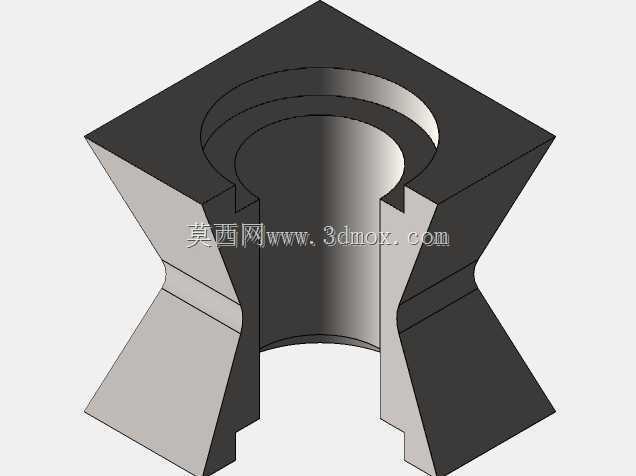

带内孔收腰方形连接基座结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:609455
  • 带内孔收腰方形连接基座结构设计

  在工业装配、检测工装以及小型实验台架的搭建场景中,这类带中心内孔的收腰方形基座是十分常见的支撑连接构件,很多初次接触CSWA认证练习的建模者,往往会把注意力集中在曲面收腰的造型难度上,却忽略了这类零件在实际工程场景里的安装边界与功能匹配逻辑。从实际使用场景来看,这类基座常被用作传感器安装的转接支撑,或是小型气动元件的固定座,顶部的方形端面可以提供足够的平面接触面积,保证安装时的贴合度,避免因接触面积不足导致的受力偏载,而中心的阶梯内孔,一方面可以穿过管线、定位销或是小型轴类零件,另一方面阶梯结构也能为配套的紧固件提供限位面,不需要额外增加轴用挡圈或是端盖来完成轴向定位,减少装配时的零件数量。

  从设计思路上拆解这个零件,首先要确定的是上下两个方形端面的尺寸边界,上端面作为主要的安装承载面,边长需要匹配常用的传感器安装孔距,下端面作为与机架或是型材连接的接触面,边长略大于上端面,保证支撑时的稳定性,避免出现头重脚轻的倾覆风险。中间的收腰结构并不是单纯为了造型美观,在实际工程中,这种向内收的曲面结构可以有效减少零件的整体重量,同时在四个侧面留出足够的操作空间,方便装配时扳手伸入拧紧侧面的紧固螺钉,要是做成直筒结构,四个侧面是垂直平面,靠近安装面的位置往往会因为空间局促,导致紧固件无法顺利拧紧,反而增加装配难度。中心内孔的阶梯差设计,需要匹配穿过零件的轴件或是管线的外径,上部的大直径段可以容纳配套的密封件或是缓冲衬套,下部的小直径段则起到导向作用,保证穿过的零件与基座保持同轴度,避免安装后出现偏心磨损。

  在建模过程中需要注意的细节,首先是收腰曲面与上下方形端面的过渡位置,这里不能做成尖锐的直角,实际加工时尖锐棱边不仅容易产生应力集中,在长期受振动的工况下会从棱边位置产生裂纹,还会在装配时划伤操作人员的手部,所以需要添加小尺寸的圆角过渡,圆角半径不能过大,否则会占用端面的安装平面面积,导致配套的安装垫片无法完全贴合。其次是中心内孔的表面粗糙度要求,作为导向或是穿过零件的孔位,内壁粗糙度需要控制在合理范围,既不能过于粗糙导致穿装时卡滞,也不需要过高的加工精度徒增成本,毕竟这类基座大多起支撑转接作用,不是高速旋转的配合孔位。

  从安装边界来看,这类基座的整体高度需要匹配安装空间的竖向尺寸,收腰位置的最小截面尺寸需要满足强度要求,根据实际承载的载荷大小核算截面的抗弯、抗剪强度,避免在受侧向力时从收腰最细的位置发生断裂。四个角的位置可以根据安装需求加工沉头孔或是螺纹孔,孔位的中心距需要严格对应所连接的型材或是安装板的孔位标准,减少现场二次加工的工作量。另外在批量生产这类零件时,收腰的曲面结构如果采用铣削加工,需要确认刀具的可达性,避免出现加工死角,要是采用铸造工艺生产,则需要注意曲面的拔模角度,保证脱模时不会拉伤零件表面。很多建模初学者在练习这类零件时,往往只追求外形的相似度,忽略了这些工程实际中的工艺、装配细节,做出来的模型虽然外形看着一致,但放到实际生产中根本无法加工或是装配,这也是CSWA认证考核中重点考察的点——不仅要会建模,更要理解每个结构背后的工程逻辑。
