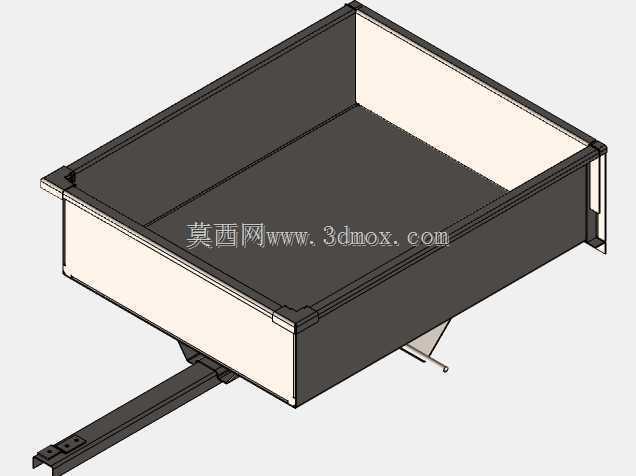

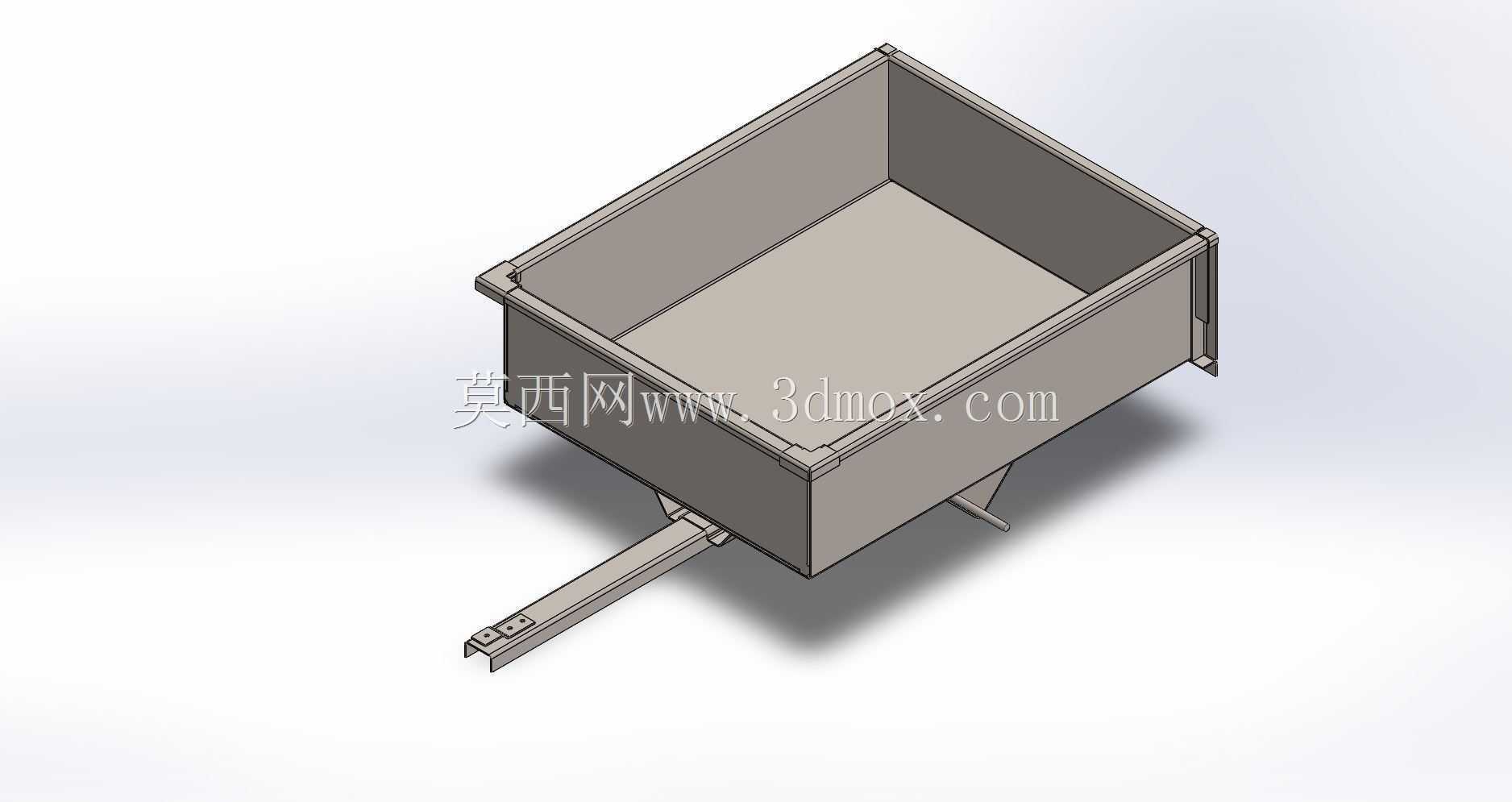

牵引式物料转运料斗拖车结构设计

　　这款牵引式料斗拖车主要面向厂区内部短距离物料周转场景，常见于机械加工车间的边角料收集、装配线的零部件批次转运、仓储区域的散料调拨环节，可适配厂区内常见的电动牵引车、手动液压牵引头的挂接需求，不需要额外改造牵引端结构即可完成对接。从结构设计逻辑来看，整体采用敞口式料斗主体搭配前置牵引杆的布局，料斗部分采用等厚钣金折弯拼焊成型，侧壁设置外翻式折边结构，既可以提升整体侧壁的抗形变能力，避免满载状态下侧壁受物料挤压出现外鼓变形，也能作为人工辅助推移的受力点位，折边处做了圆角过渡处理，避免尖锐边角造成作业磕碰伤害。料斗底部设置了加强型承托结构，牵引杆与料斗主体的连接位置做了三角加强筋焊接，避免牵引过程中连接位置出现应力集中导致的焊缝开裂，

　　牵引杆末端设置了标准尺寸的挂接销孔，可适配多数厂区通用的牵引挂接尺寸，挂接位置预留了足够的转动间隙，保证拖车在转弯过程中不会与牵引端发生运动干涉。料斗的整体外形尺寸适配厂区内部常见的通道宽度、电梯轿厢内部尺寸以及货架间的通行间距，不需要调整现有厂区的通行规划即可直接投入使用，料斗的深度设计兼顾了装载量与卸料便利性，既不会因为深度过浅导致转运过程中物料洒落，也不会因为深度过大造成人工卸料时的操作难度提升。料斗侧壁与底板的拼焊位置采用连续满焊工艺处理，在转运粉状、颗粒状散料时不会出现漏料问题，针对金属边角料这类尖锐物料的转运场景，底板额外做了加厚处理，避免尖锐物料砸穿底板造成结构损坏。牵引杆的长度经过运动校核，保证满载状态下拖车转向时，

　　料斗前端不会与牵引设备的尾部发生碰撞，牵引杆下方设置了支撑脚，在拖车与牵引端脱离时可以保持整体水平放置，不会出现前倾翘头的问题。料斗的后侧预留了可选装的卸料翻转结构安装位，后期如果需要升级为自动卸料款式，不需要对主体结构做切割改造，直接在预留点位安装翻转铰链与锁止机构即可完成升级。整体结构没有复杂的异形曲面，所有钣金构件都可以通过常规的激光切割、折弯、焊接工序完成加工，不需要开模即可实现小批量生产，加工成本可控，后期维护也十分便捷，若出现局部钣金变形，可通过常规的钣金校正工艺完成修复，不需要整体更换构件。在实际使用场景中，这类拖车还可以根据转运物料的类型选配橡胶垫内衬，避免硬质物料与钣金内壁直接碰撞产生过大噪音，也能减少内壁的磨损速度，延长整体使用寿命。料斗的边角位置都做了钝化处理，没有突出的尖锐结构，符合车间作业的安全规范要求，牵引杆的握把位置可根据需求加装防滑护套，方便人工短距离推移时的操作。
