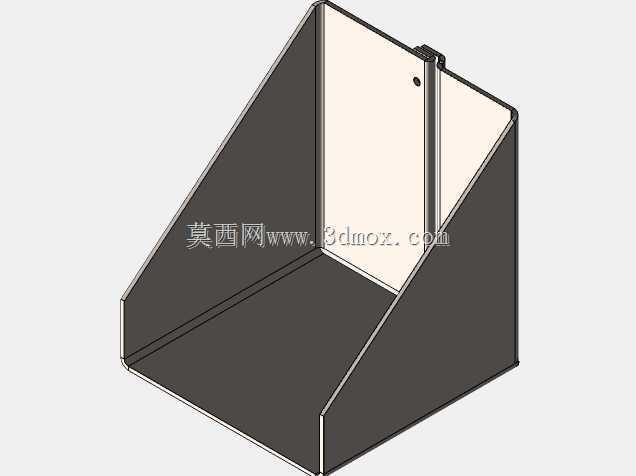

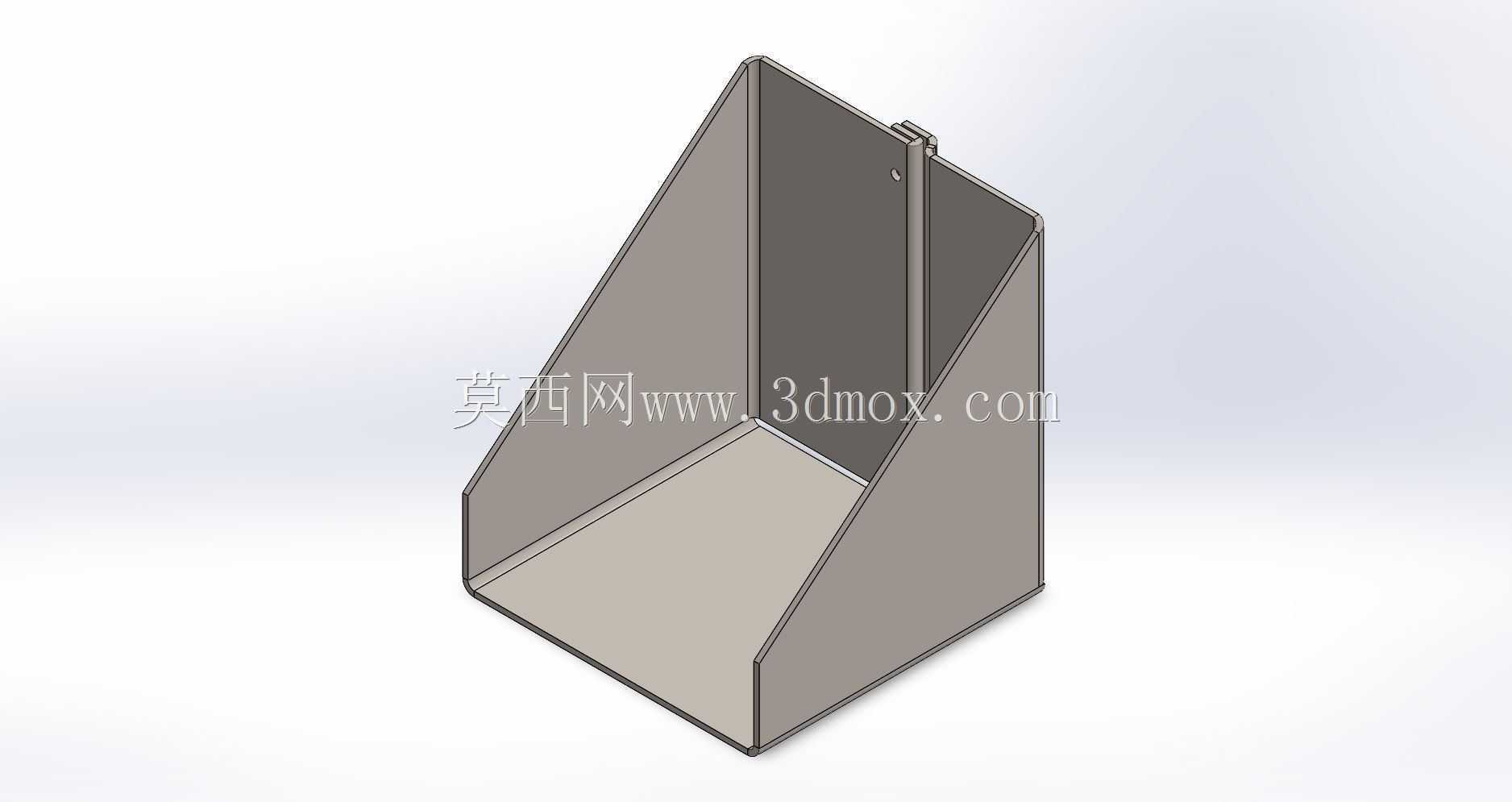

钣金斜口敞式物料承托料斗结构

　　该钣金斜口敞式承料构件，多应用在生产线侧边物料暂存、工位零散工件归集、传感器配套安装防护的场景中，在轻工装配线、电子元件分拣工位、小型机加工工位旁十分常见，用来承接工位产出的小型零件、待装配的零散标准件，或是作为光电、接近类传感器的安装承托载体，避免零散工件散落，同时给检测类元件提供稳定的安装基准面。从结构功能来看，构件采用三面围合、单侧斜向开口的敞式设计，斜口面朝向操作人员或物料输送方向，操作人员取放工件时无需抬高手臂越过竖直围挡，伸手即可触及料斗底部的物料，大幅降低重复取料的动作幅度，适配工位高频次取放料的作业节奏；后侧竖直挡板上预留了安装孔位，可直接通过螺栓将整个料斗固定在型材机架、工作台侧边或是设备立面上，

　　不需要额外设计转接支架，安装时的调整余量充足，可根据工位作业高度上下调整固定位置。设计阶段优先考虑钣金加工的工艺可行性，所有折边均采用等板厚设计，折弯圆角匹配常规钣金折弯模具的R角参数，不需要定制特殊刀具即可完成加工，相邻板边的连接采用折弯扣合后焊接的工艺，焊接位置设置在构件外侧，内侧保持平整光滑，避免工件取放时被焊渣凸起刮蹭，也不会积存细小的切屑或杂物，日常清理时只需用毛刷从斜口方向扫出即可，无清洁死角。从安装边界尺寸来看，构件底部为矩形承托平面，长宽尺寸适配常规工位的安装空间，不会占用过多工作台面的有效作业区域，整体高度控制在人手自然下垂可触及的范围，斜口面的倾斜角度经过反复校核，既不会因为角度过陡导致物料从斜口侧滑落，

　　也不会因为角度过缓增加取料时的动作阻碍，后侧竖直挡板的高度略高于两侧斜向围板，既可以作为安装基准面靠贴在固定立面上，也能阻挡物料从后侧掉落。在实际产线应用中，这类承料构件还可根据工位需求，在底部预留安装孔搭配小型振动底座，作为小型零件的排序送料料槽使用，或是在内壁粘贴防静电衬板，用来存放静电敏感类电子元件，适配不同行业的工位使用需求；构件整体无复杂曲面结构，所有特征均可通过激光下料、折弯、焊接三道核心钣金工序完成，加工周期短，制造成本低，批量生产时的一致性容易控制，即使是小批量定制也能快速调整尺寸参数适配不同工位的空间限制。结构设计时特意将所有锐边做了倒钝处理，操作人员取放物料时不会被板边割伤，符合工位作业的安全要求，折边位置预留了足够的抗弯强度，满载小型金属零件时也不会出现侧板变形、底部下沉的情况，长期使用的结构稳定性可靠，不需要频繁维护更换。
