传感器配套U型平板金属安装固定支架

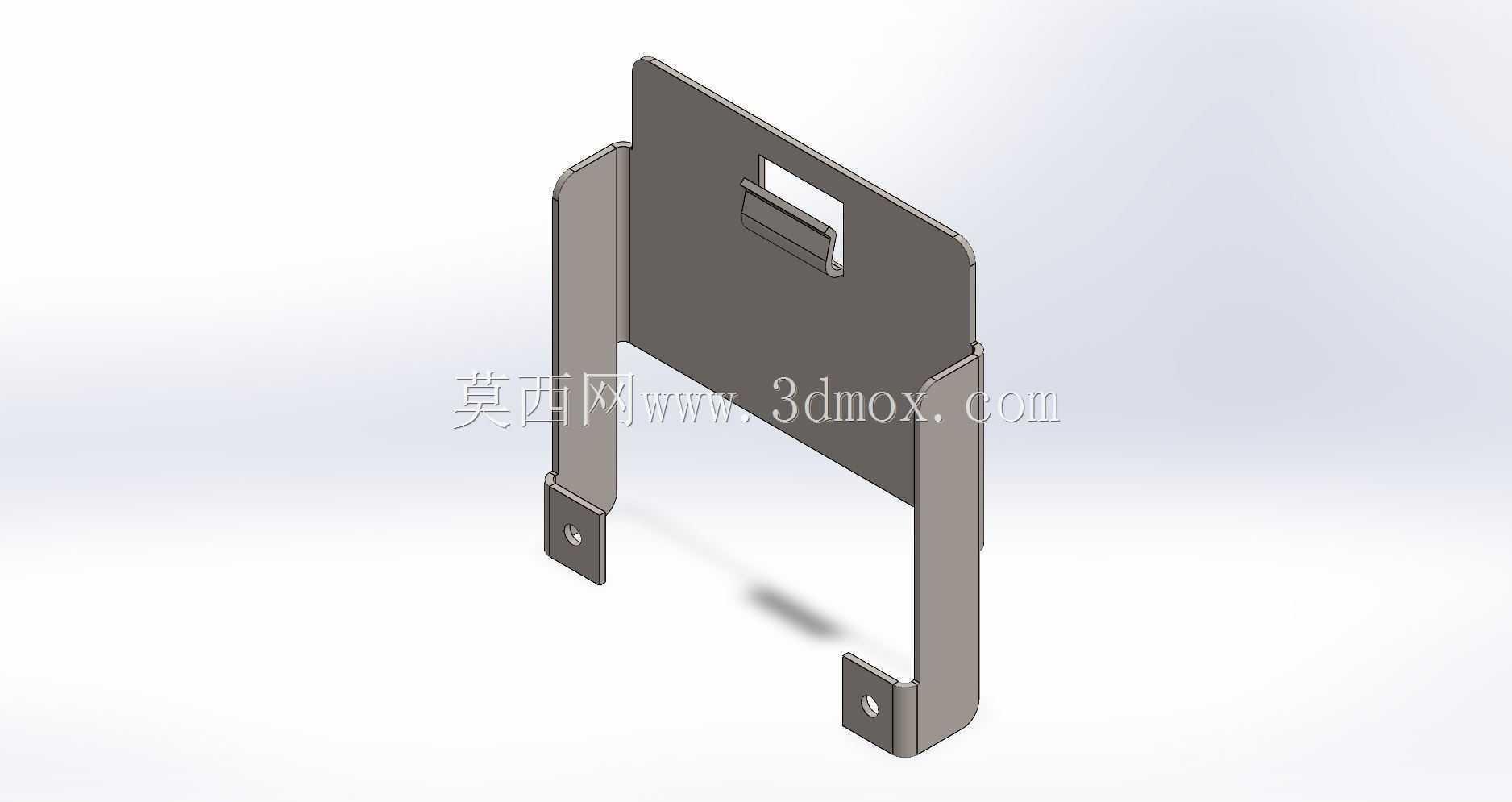

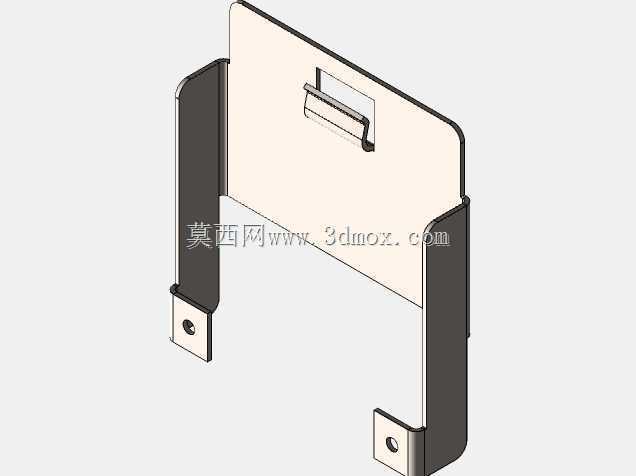

　　这款钣金成型的U型金属构件，主要面向工业检测类传感器的安装固定场景，在自动化产线的工件到位检测、位置反馈、物料识别工位中，这类支架承担着传感器本体与设备机架之间的连接承载作用，避免传感器直接裸露安装受物料剐蹭、设备振动带来的位置偏移问题。从结构形态来看，构件主体为一块带矩形避让缺口的竖直平板，两侧向下延伸出不等长的折弯支腿，其中一侧支腿长度更长，末端带有垂直向外的折弯安装耳，另一侧支腿长度稍短，同样在末端设置带安装孔的固定耳，两个支腿与主体平板之间采用圆弧过渡折弯，避免钣金加工过程中出现应力集中开裂的问题，同时也能消除安装时的锐边划伤风险。主体平板上的矩形缺口并非随意开设，其位置对应传感器的感应端面区域，当光电类、

　　接近类传感器固定在平板背面时，感应面可直接通过缺口正对检测方向，不会被金属平板遮挡信号传输路径，缺口边缘的小尺寸折弯翻边，一方面能够提升平板局部的结构刚度，避免薄板受外力出现凹陷变形，另一方面也能为传感器的安装提供定位基准，安装时传感器壳体可直接贴合翻边侧面，快速完成位置对齐，无需反复调整感应面的朝向角度。两侧支腿的高度差设计，是为了适配不同安装基面的高度差需求，在部分设备机架上，安装面并非处于同一水平面，长支腿可固定在位置更低的机架横梁上，短支腿固定在位置稍高的安装凸台上，无需额外加装调整垫片即可让主体平板保持竖直状态，保证传感器的检测角度符合设计要求。支腿末端的安装耳上均开设圆形通孔，可适配M4-M6规格的内六角圆柱头螺栓，

　　安装时可根据现场的固定需求选择螺栓规格，通孔与螺栓之间预留0.2-0.5mm的间隙，方便安装时微调支架的整体位置，抵消机架安装孔的加工位置误差。从安装边界来看，主体平板的宽度可覆盖绝大多数常用方形传感器的安装尺寸，两侧支腿的跨度能够避开安装面上的走线槽、焊缝凸起等干涉区域，支腿的折弯高度预留了足够的走线空间，传感器的连接线缆可从支腿与主体平板围成的U型空腔内穿过，顺着支腿侧面绑扎固定，避免线缆悬垂被运动部件剐扯。在设计思路上，这款构件采用等厚薄板纯折弯成型，无额外焊接、铆接工序，加工时仅需通过数控冲床完成板材落料、冲孔，再经折弯机完成三次折弯工序即可成型，加工工序少，批量生产时的成本控制优势明显，

　　板材选用常规冷轧钢板即可满足刚度需求，表面可根据使用场景选择喷塑、镀锌等防锈处理方式，适配不同工况的防腐蚀要求。结构上没有多余的装饰性特征，所有的折弯、开孔、缺口都服务于安装固定与功能实现，主体平板的厚度选择兼顾了刚度与轻量化需求，过薄的板材会在设备长期振动下出现变形，导致传感器检测位置偏移，过厚的板材则会增加不必要的重量与材料成本，当前的厚度参数可满足常规工业场景下的抗振需求，在设备运行产生的持续振动下，支架整体形变量可控制在0.1mm以内，保证传感器的检测精度不受支架变形影响。在实际使用中，这类支架还可拓展用于小型工业相机、光纤放大器等检测元件的安装，只需根据元件的安装孔位在主体平板上开设对应的固定孔即可，U型的结构形式也让其可直接卡接在特定规格的铝型材横梁上，配合T型螺栓可快速完成位置调整，适配产线换型时的检测位置变动需求，无需重新设计制作新的安装支架。
