传感器配套钣金折弯壳体结构

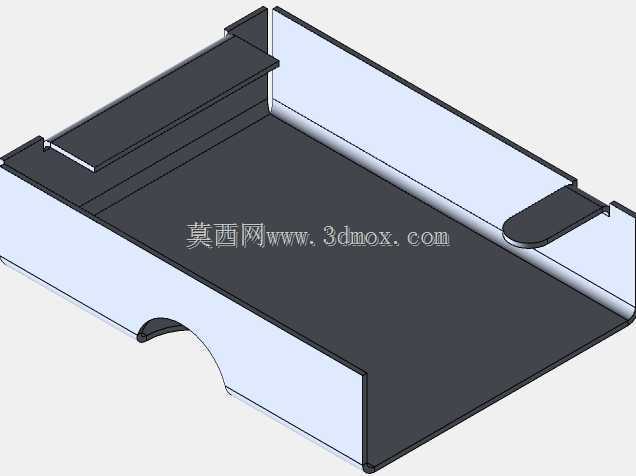

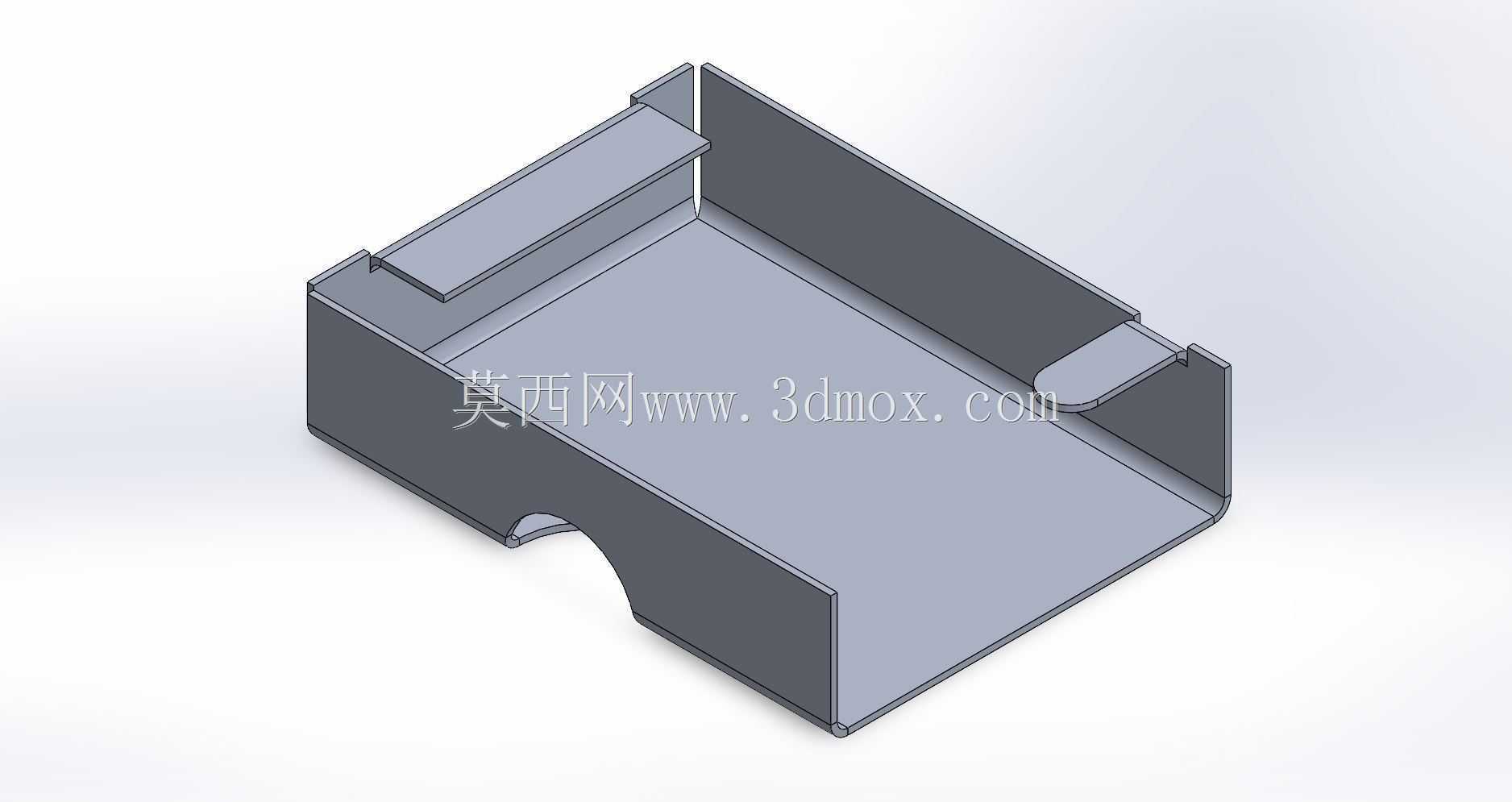

　　这类钣金折弯成型的壳体结构，多配套工业检测类传感器使用，常见于自动化生产线的工位检测单元、设备内置传感模块的防护安装场景，核心作用是为内部敏感传感元件提供刚性防护，同时预留精准的安装定位边界，避免传感元件受车间内切削飞溅、粉尘堆积、外力磕碰的干扰，保障检测精度的长期稳定性。从结构设计逻辑来看，整体采用单张钣金板材折弯一体成型的工艺路线，没有额外的拼接焊缝，减少了装配累积误差，也降低了加工环节的工序成本，折弯处的圆角半径严格匹配常规钣金折弯的下模槽口参数，避免折弯过程中出现板材开裂或者回弹超差的问题。壳体的三面围边高度经过适配，既可以遮挡内部元件的走线与核心部件，又不会遮挡传感器的检测端面，

　　底部预留的弧形缺口是专门为传感器的检测探头或者走线出口设计的，避免安装时壳体与探头本体产生干涉，侧边延伸出的两个折弯耳片是主要的安装定位结构，耳片上预留的安装孔位间距匹配常规工业传感器的标准安装孔距，不需要额外制作转接板就可以直接固定在设备机架或者检测工位的安装面上。在安装边界的考量上，壳体的整体外形尺寸适配常用的方形接近开关、光电传感器的外围尺寸，内壁与传感器本体之间预留了0.2到0.5毫米的装配间隙，既可以方便传感器的装入与后期维护更换，又不会因为间隙过大导致传感器在壳体内出现窜动，影响检测位置的重复精度。壳体的板材厚度选用常规冷轧钣金的常用厚度，兼顾结构刚性与轻量化需求，在受到常规的外力触碰时不会产生明显形变，

　　避免挤压内部的传感元件造成检测偏差。设计过程中特意规避了复杂的冲压成型特征，所有结构都可以通过数控冲床下料、普通折弯机加工完成，不需要开制专用的冲压模具，非常适合小批量定制化的传感器配套场景，也方便后期根据不同型号的传感器尺寸快速调整折弯参数，缩短生产交付周期。壳体的敞口面设计方便传感器的线缆从侧面或者底部引出，围边的折边处做了微小的内卷边处理，避免锋利的板材边缘划伤安装人员的手部，也防止线缆铺设时被锐边割破绝缘层造成短路隐患。在实际设备装配场景中，这类壳体既可以作为独立的传感器防护外壳直接安装，也可以作为大型设备传感模块的内置安装支架使用，配合对应的密封胶条还可以应用在有少量喷淋、粉尘较多的车间环境，

　　拓展了传感器本身的环境适应能力。结构上没有多余的装饰性特征，所有的折弯、缺口、延伸结构都服务于安装、防护、走线的实际功能，没有冗余设计，符合工业零部件设计的实用性原则，建模过程中所有的折弯系数都按照常规钣金加工的参数设置，展开后的下料尺寸可以直接导入数控加工设备使用，不需要二次调整参数，能够直接对接生产环节的加工需求。
