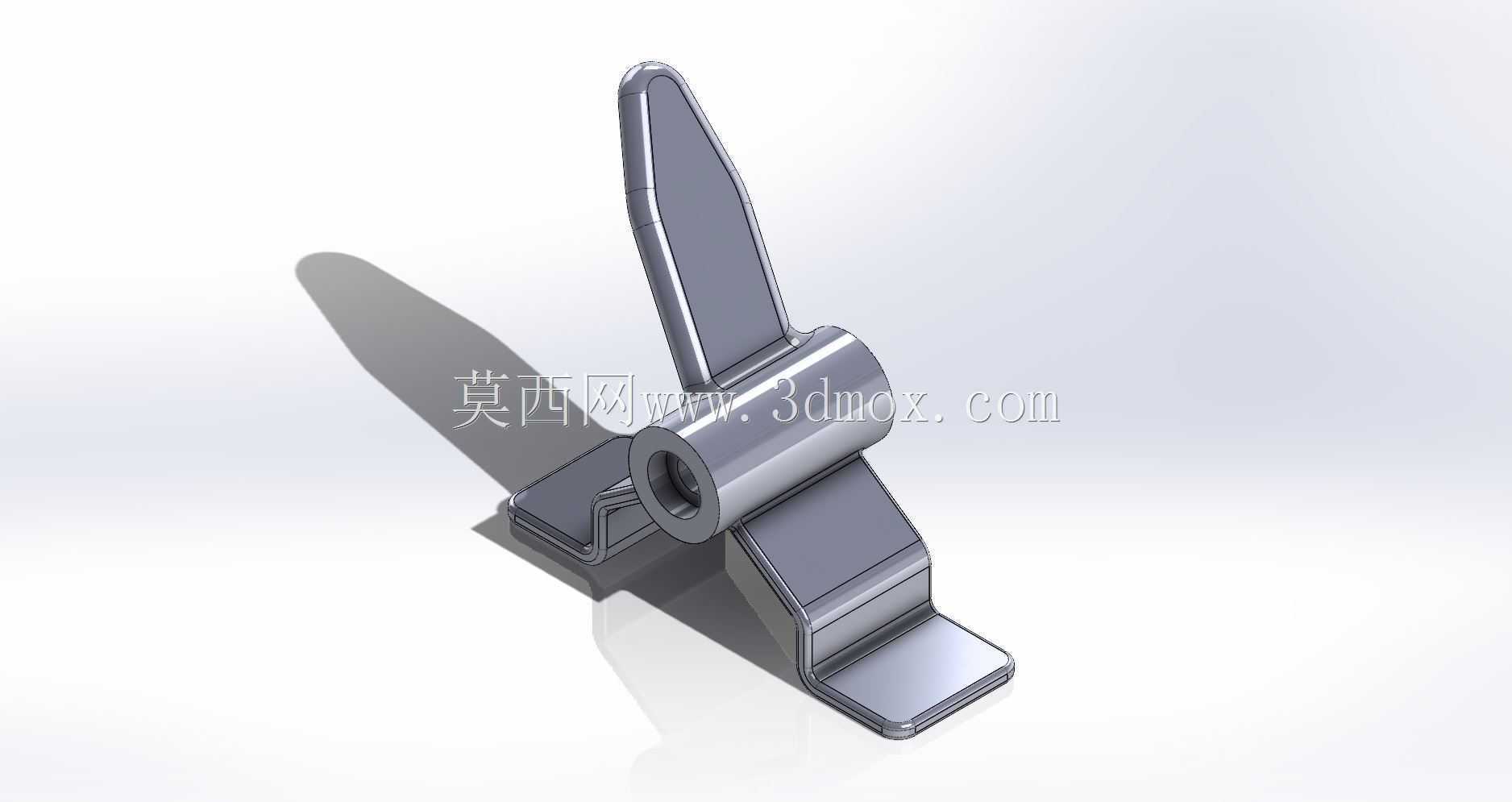

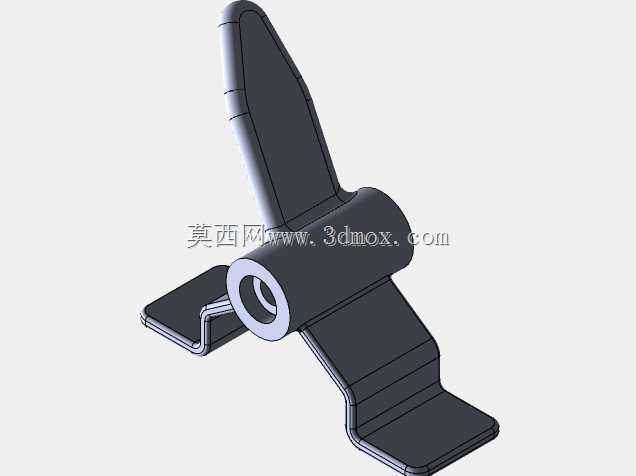

杠杆式压紧夹持刀身结构三维数模

　　在工装夹具、小型快锁机构的实际应用场景里，这类杠杆式刀身结构是手动压紧类组件的核心执行件，常见于检具快速装夹、小型工位工件固定、薄板类零件侧压定位等工况，区别于传统螺栓压紧的繁琐操作，该结构通过杠杆力矩放大原理，仅需手动扳动上部的扳臂即可完成压紧与释放动作，操作行程适配常规工位的快换需求，单次操作耗时可控制在1秒内，适配小批量多品种的生产工位频繁装夹需求。从结构功能来看，中部的卷筒结构是整个构件的回转支撑核心，内孔为光孔设计，适配标准圆柱销轴安装，安装后可实现绕销轴的定轴转动，卷筒与下部的压脚、上部的扳臂为一体化折弯成型结构，整体无拼接焊缝，避免了焊接变形带来的转动卡滞、压合面不平整问题。下部压脚采用折边式平板结构，

　　压合面做了平面度管控，与被压工件接触时可保证受力均匀，不会出现局部应力集中压伤工件表面的情况，压脚的折边高度经过力矩匹配设计，当扳臂转动到锁紧死点位置时，压脚的压合面刚好与安装基准面平行，提供稳定的垂直压紧力，不会产生侧向分力导致工件移位。上部扳臂采用符合人体工学的长条形弧面设计，截面为带圆角的矩形，手动扳动时不会硌手，扳臂长度经过力矩计算，在人手正常施加15N左右的扳动力时，压脚位置可输出不低于120N的压紧力，足够满足常规铝件、塑料件、薄钢板的装夹固定需求，同时扳臂的长度控制在合理范围，不会占用过多工位操作空间，避免与周边工装、管线产生干涉。从设计思路层面，该结构采用等强度折弯构型，整体板材厚度根据受力载荷做了匹配，

　　在应力集中的卷筒与扳臂、压脚的衔接位置做了圆角过渡处理，避免应力集中导致的构件疲劳断裂，同时整体结构做了轻量化设计，在保证结构强度的前提下尽可能减少冗余材料，单个构件重量控制在较低水平，降低销轴位置的转动惯量，操作时更轻便。安装边界方面，中部卷筒的内孔直径适配常用的M6、M8规格销轴，安装时销轴穿过卷筒内孔后两端固定在支座上，需保证卷筒与支座两侧的间隙控制在0.1-0.2mm之间，既保证转动灵活，又不会出现轴向窜动导致压合位置偏移；压脚的最低工作位置与安装基准面的间隙可根据被压工件的厚度做适配调整，常规配置下适配0-5mm厚度的工件压紧，若有更大厚度需求可通过调整支座上销轴的安装高度来适配，扳臂的转动角度范围控制在0-75度之间，

　　从松开位置到锁紧位置的转动行程不会与压脚、支座产生运动干涉。在实际选型应用时，需要注意该构件的压合力上限，不可用于大吨位重型工件的压紧，仅适用于轻型工位的快速装夹，同时安装销轴需做淬火处理，保证表面硬度，避免长期转动磨损导致间隙过大影响锁紧精度；压脚的压合面可根据实际需求粘贴聚氨酯垫片，进一步保护被压工件表面，同时增加摩擦力防止压紧后工件滑移。建模过程中对各个折弯位置的折弯半径做了符合钣金加工工艺的设定，所有折弯内R不小于板材厚度，保证实际加工时可通过常规钣金折弯工艺成型，不需要额外的定制模具，降低加工成本；卷筒位置的卷圆结构也做了工艺性处理，卷圆后的接缝位置做了贴合设计，不会出现明显缝隙影响结构强度，整体成型后仅需做简单的去毛刺、表面氧化处理即可投入使用，不需要复杂的后加工工序。
