角型立式带座支撑安装固定支座结构

　　这类角型立式支撑支座，在轻工自动化输送线、小型检测设备的传感器安装工位、工装夹具的定位支撑模块里应用十分普遍，很多做小型专机改造的工程师在搭建设备框架时，都会优先选用这类一体成型的角座做承载支撑，相比拼接式的角码连接件，一体铣削成型的结构不存在拼接缝隙带来的装配累计误差，长期受交变载荷的时候也不会出现连接螺栓松动移位的问题。从实际使用场景来看，这类支座最常用来承托圆柱形的检测探头、小型导向轴的端部支撑，或者作为气动管路的走线固定座，在3C产品的外观检测工位，很多视觉传感器的安装支架底座就会采用这类结构，因为立式支撑板上的安装孔位可以直接和传感器的安装法兰对接，底部的矩形安装板可以通过T型螺栓固定在铝型材工作台上，调整工位位置的时候只需要松开底部的固定螺栓就能滑动调整，不需要重新在台面上打孔，适配生产线快速换型的需求。

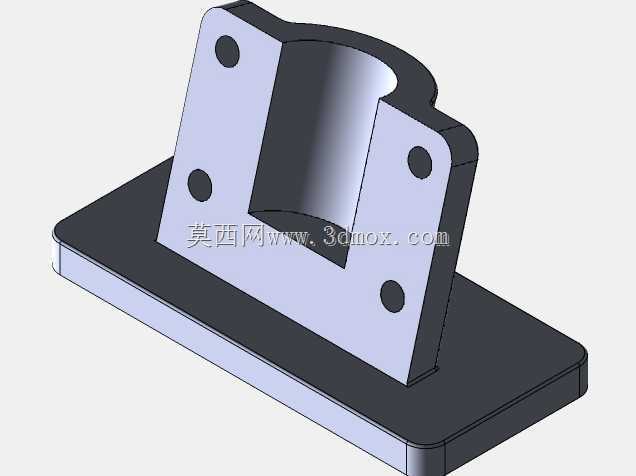

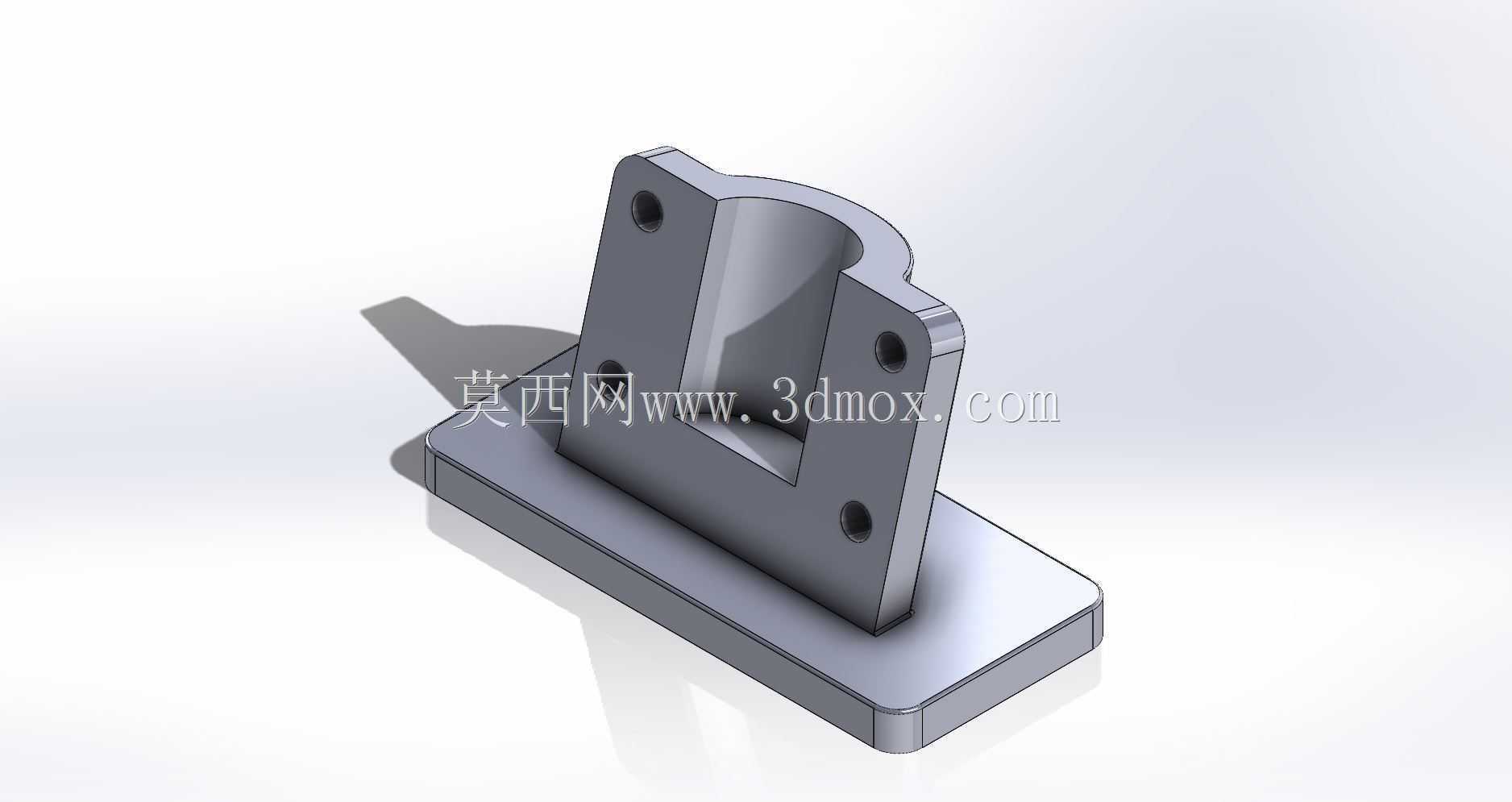

　　设计这类支座的时候，首先要考虑的是安装边界的干涉问题，底部安装板的长宽尺寸要匹配常用的40系列、45系列铝型材的槽宽，四个安装孔的孔距要对应型材的槽中心距，避免安装的时候孔位和型材槽错位，没法穿装固定螺栓。立式支撑板的半圆开槽结构，是为了适配圆柱形被支撑件的外轮廓，相比整圆孔的结构，这种开口式的半圆槽不需要从轴的端部穿装，现场维护的时候可以直接把轴从开口侧放进槽里，拆装效率能提升不少，槽的圆弧半径要和常用的12mm、16mm、20mm直径的标准导向轴、传感器外壳直径做适配，槽的深度要保证被支撑件放进去之后，至少有三分之一的圆柱面和槽壁贴合，避免夹紧的时候出现点接触导致的应力集中，长期使用磨坏被支撑件的外表面。立式支撑板上的四个安装孔，采用的是沉头孔设计，装配的时候螺栓头可以完全沉到孔位里，不会突出支撑板表面，避免和被固定的部件产生干涉，孔位的位置要避开半圆槽的应力集中区域，孔边缘到槽壁的壁厚至少要保留5mm以上，不然锁紧螺栓的时候，支撑板的槽口位置容易出现开裂变形。

　　从结构强度的角度考虑，底座和立式支撑板的连接位置做了圆角过渡，没有采用直角拼接的结构，这个细节很重要，因为支座在承受垂直方向的载荷时，直角连接的位置会产生很大的应力集中，设备运行过程中产生的振动很容易让直角位置出现疲劳裂纹，圆角过渡的结构可以把应力分散到整个连接区域，同等壁厚的情况下，抗疲劳强度能提升40%以上。底座的厚度要比立式支撑板的厚度大2mm左右，保证固定在工作台面上的时候，底座不会因为锁紧螺栓的压力产生翘曲变形，如果底座厚度不够，锁紧四个角的固定螺栓之后，底座中间位置会向上拱起，导致立式支撑板的垂直度出现偏差，上面固定的传感器或者导向轴就会出现倾斜，影响检测精度或者导向精度。

　　实际选型的时候，还要注意支座的安装高度，也就是底座底面到半圆槽中心的高度尺寸，这个尺寸要和整条生产线的工件输送高度匹配，如果高度差太大，就需要在支座底部加调整垫片，或者重新加工支座，会增加额外的加工成本。半圆槽的中心到立式支撑板背面的距离也要控制好，这个尺寸决定了被支撑件探出安装面的距离，如果距离太小，被支撑件的接线端或者连接端就会和立式支撑板产生干涉，没法正常装夹；如果距离太大，被支撑件的悬臂长度过长，设备运行振动的时候会产生晃动，影响检测稳定性。另外，立式支撑板的两个侧面都做了倒角处理，没有锋利的锐边，现场安装调试的时候不会划伤操作人员的手，也不会刮破旁边的气动管路或者传感器线缆，这个细节虽然不影响结构强度，但是在工业设备的安全设计规范里是必须要考虑的。

　　很多新手工程师在建模这类支座的时候，容易忽略安装孔的沉头深度，要么沉头太浅，螺栓头突出表面产生干涉，要么沉头太深，把底座或者支撑板钻穿，导致结构强度下降。还有的会把半圆槽的位置设计得太靠近立式支撑板的顶部，导致槽口上方的壁厚太薄，锁紧固定螺栓的时候槽口容易被撑变形，夹不紧被支撑件。正确的设计思路是先确定被支撑件的直径和安装高度要求，再反向推导支座的整体尺寸，先定底座的安装孔距，再确定立式支撑板的高度和厚度，最后再做圆角和倒角的细节处理，建模的时候要把所有的安装孔位、槽口尺寸都和标准件的尺寸做匹配，比如沉头孔的尺寸要对应M4、M5内六角螺栓的标准沉头尺寸，不能随意设计孔的大小和深度，不然加工出来的零件没法正常装配。这类支座一般采用6061铝合金加工，表面做阳极氧化处理，重量轻而且不容易生锈，适合在洁净度要求比较高的生产车间使用，如果是在重载的工况下，也可以换成304不锈钢材质，但是要相应增加壁厚，保证结构强度足够。
