传感器配套轮辐式压紧安装压板结构

　　在工业传感检测单元的装配场景中，这类轮辐式压板是力敏、位移类传感器安装固定环节的核心承压零件，主要承担传感器本体与安装基座之间的压紧定位作用，避免设备运行过程中因振动、冲击导致传感器出现偏移、受力不均的问题，保障检测数据的稳定性与精度。从实际使用场景来看，这类压板常应用在自动化生产线的检测工位、工业称重模块、压力测试台架的传感单元固定位置，需要在长期交变载荷下保持结构刚性，不能出现明显的形变导致预紧力衰减。

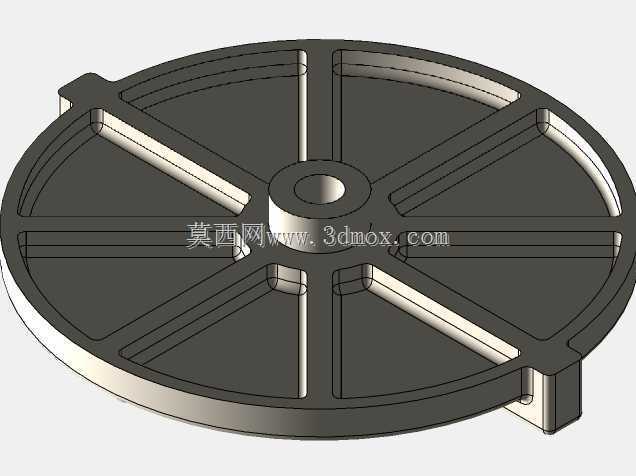

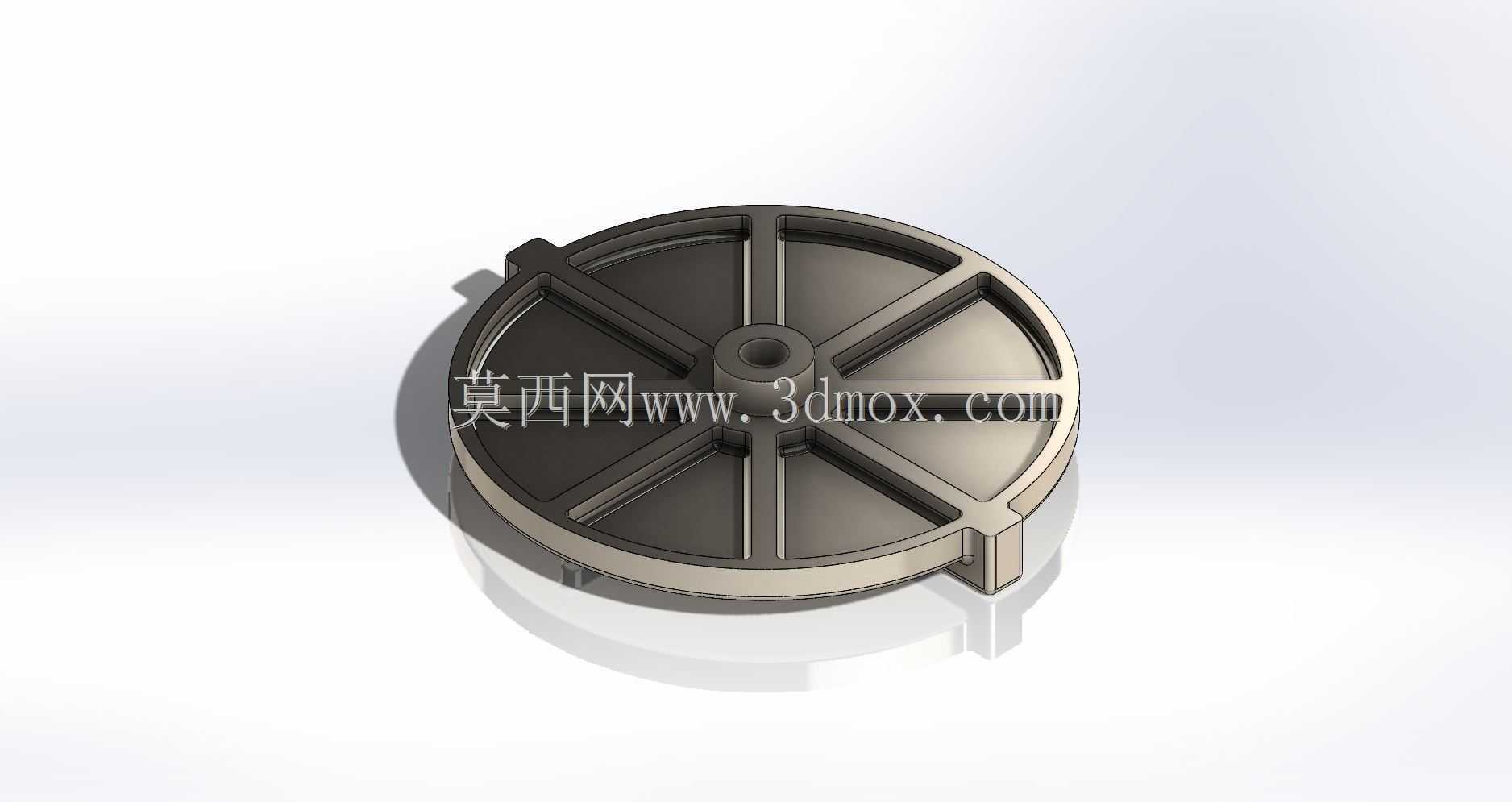

　　从结构设计思路来看，这款压板采用中心带定位凸台的轮辐式构型，中心的通孔与凸台结构刚好适配传感器端部的定位轴颈，安装时可以快速实现同轴定位，避免人工装配时的偏心问题，轮辐之间的镂空结构并非单纯为了减重，更重要的是在保证整体刚性的前提下，让压紧力可以通过六根均匀分布的辐条均匀传递到外圈的压紧端面，不会出现局部压力过大压损传感器壳体、或是局部压力不足导致固定失效的问题。外圈边缘设置的三个凸耳结构是安装受力点，每个凸耳上预留的安装位可以配合紧固件将压板锁紧在基座上，三个点位呈120度均匀分布，相比四点压紧结构，三点定位可以自适应安装面的平面度误差，不会出现过定位导致的压板翘曲问题，即使安装基座的平面度存在小幅公差，也能保证整个压紧面的受力均匀。

　　在尺寸与安装边界方面，这类压板的外径尺寸需要匹配对应规格传感器的安装法兰直径，通常比传感器安装法兰外径大3-5毫米，保证压紧面可以完全覆盖传感器的法兰边缘，不会出现压偏的情况；中心凸台的高度通常控制在2-3毫米，刚好嵌入传感器端部的定位槽，既可以起到径向定位作用，又不会因为凸台过高顶触传感器内部的敏感元件；辐条的厚度经过受力校核，在额定预紧力下的最大形变量控制在0.02毫米以内，避免长期使用后出现应力松弛。安装时需要注意，三个凸耳的紧固件需要采用对角交替的方式逐步拧紧，每个点位的拧紧力矩保持一致，避免单侧受力过大导致压板倾斜，影响传感器的检测精度。

　　从功能特性上看，这种轮辐结构的压板相比实心圆盘压板，重量降低了40%左右，同时刚性并没有出现明显下降，镂空的结构还可以让传感器工作时产生的热量通过空隙快速散出，避免热量堆积在传感器与压板之间影响检测元件的温度稳定性。压板的压紧端面经过精加工处理，表面粗糙度控制在Ra1.6以内，保证与传感器法兰面的贴合度，不会因为接触面的凹凸不平导致局部应力集中。在实际选型时，需要根据传感器的额定载荷、安装空间尺寸匹配对应规格的压板，对于有防腐要求的使用场景，还可以对压板表面做氧化、镀锌处理，提升在潮湿、多尘工况下的使用寿命。

　　在设备维护环节，这类压板属于长期受力的结构件，需要在设备定期点检时检查紧固件的预紧力，查看辐条位置是否出现裂纹、形变等疲劳损伤迹象，一旦发现辐条出现形变，需要及时更换，避免压板断裂导致传感器移位，引发检测数据失真甚至设备故障。对于需要频繁拆装传感器的检测工位，这类压板的三点快装结构也能大幅提升拆装效率，不需要完全拧下所有紧固件就可以调整传感器的位置，适配多品种小批量生产场景下的频繁换型需求。
