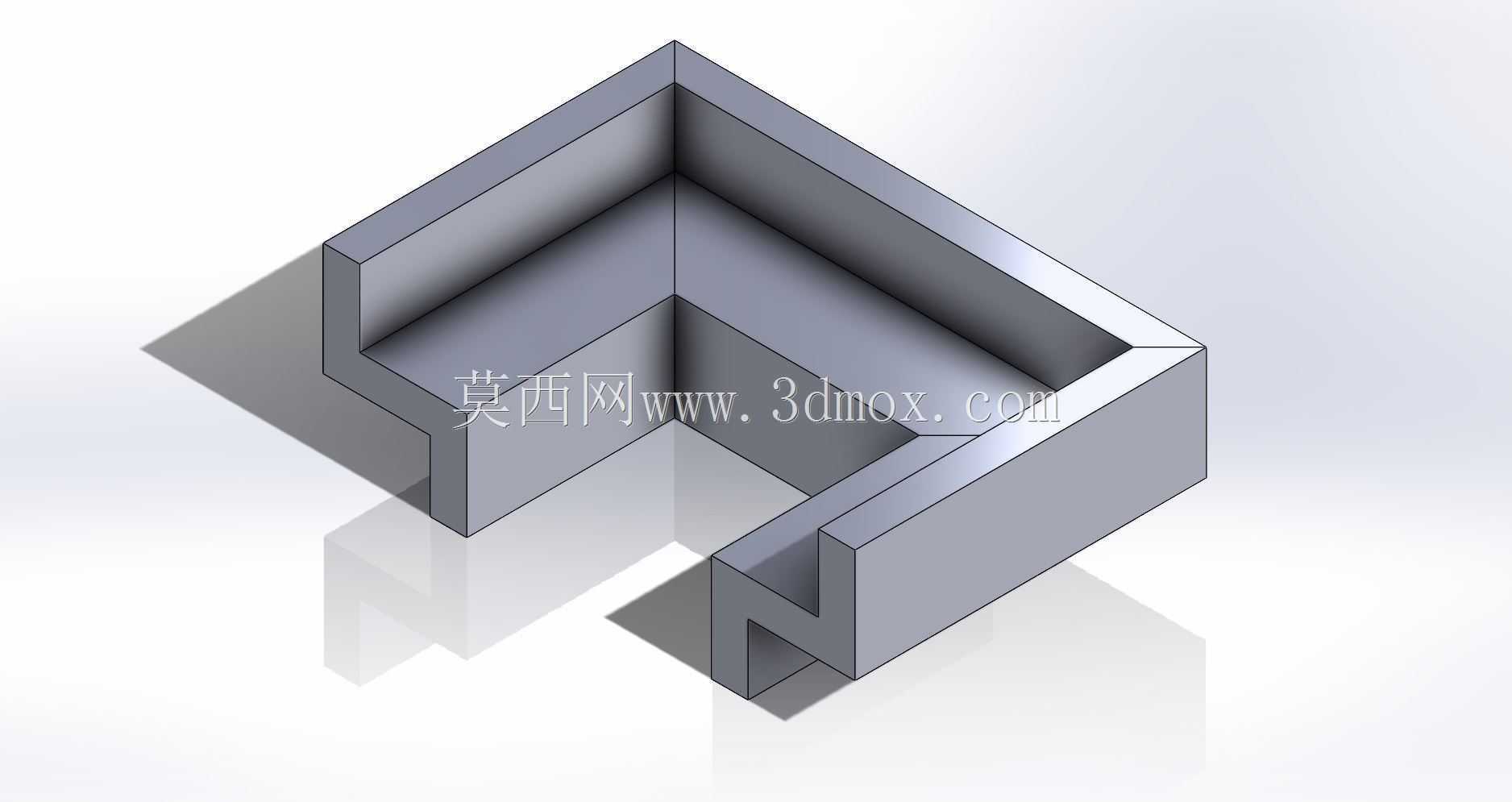

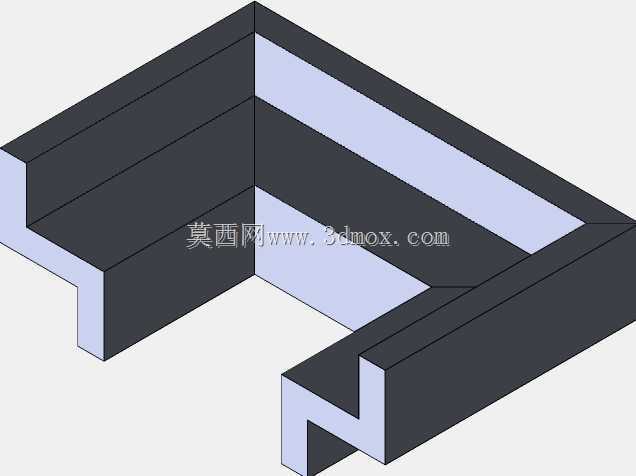

L型斜接扫掠结构构件三维设计

　　在自动化输送线的侧边防护框架搭建、小型设备的外罩支撑骨架、实验室仪器的安装基座转角位置，这类L型斜接扫掠构件的应用频次非常高，很多刚接触结构设计的工程师在处理这类转角拼接时，容易直接采用两段型材直角对接的方式，忽略了斜接扫掠结构在应力传递、安装精度、外观一致性上的优势。从实际使用场景来看，这类构件常被用作轻质防护栏的转角连接段、小型电控箱的边框转角、光学实验平台的型材转接件，不需要额外加装角码连接件，依靠自身一体成型的斜接结构就能完成转角处的力传导，避免了拼接缝隙带来的积尘、松动隐患。

　　从功能特性上看，该构件采用等截面扫掠成型工艺，沿L型路径完成截面的连续过渡，两段臂的截面尺寸完全一致，内侧转角处做了等壁厚处理，没有出现局部壁厚突变的情况，能有效避免注塑或钣金折弯过程中的应力集中问题。构件的槽口结构沿扫掠路径全程贯通，可兼容标准型材的配套紧固件，在安装时不需要对构件进行二次裁切或打孔，直接将配套的T型螺母滑入槽内即可完成相邻面板、附件的固定，大幅降低现场装配的工作量。和传统的两段拼接转角件相比，一体斜接扫掠的结构不存在拼接错位的问题，安装后相邻两段的外侧平面度可以控制在0.1mm以内，对于有外观要求的设备外罩来说，能省去后续打磨、补腻子的工序。

　　设计这类构件时，首先要确定基准截面的尺寸参数，截面的外侧壁厚、内侧槽宽、安装槽的深度都要匹配对应系列的通用型材标准，避免出现和现有标准件不兼容的问题。扫掠路径的转角处需要做等半径过渡处理，不能直接采用直角拐点，否则扫掠过程中会出现截面自交、壁厚不均的问题，同时转角处的内侧圆角要和外侧圆角保持同心，保证整个构件的壁厚均匀，在后续做阳极氧化、喷塑等表面处理时，不会因为壁厚差异导致上色不均。在处理斜接面的位置时，要保证两段臂的对接面完全贴合，扫掠路径的终点和起点的截面角度要和斜接切面完全垂直，避免出现安装后两段构件存在缝隙的问题。

　　从安装边界来看，该构件的两段臂长度可根据实际框架尺寸做等比例调整，基准截面的外轮廓尺寸适配常用的20系列、30系列型材安装标准，槽口的宽度适配M4、M5规格的T型螺栓，安装时相邻构件的连接面不需要额外加装密封垫，依靠构件自身的加工精度就能保证贴合间隙小于0.05mm。构件的安装孔位可根据实际使用需求在槽内任意位置固定，不需要提前预加工固定孔，能适配不同安装间距的附件安装需求。在承重表现上，这类一体斜接构件的转角处承重能力比拼接式角码连接高40%左右，在承受垂直于转角平面的载荷时，不会出现拼接处开裂、松动的问题，适合用在有一定振动工况的设备框架上，比如小型振动输送机的侧边防护、实验室摇床的外框支撑，能长期保持结构稳定性，不需要定期紧固连接螺栓。

　　在实际建模过程中，很多工程师容易忽略扫掠过程中的截面方向控制，导致转角处的槽口出现扭转，无法和相邻的直段型材对齐，因此在设置扫掠参数时，要采用路径相切对齐的方式，保证截面沿整个扫掠路径始终保持正确的朝向，槽口方向全程一致。另外在转角的内侧位置，要避免出现尖锐的内角，否则在做3D打印或者注塑加工时，会出现应力集中导致的开裂问题，通常要保留不小于0.5mm的内圆角，既不影响安装使用，又能提升构件的结构强度。对于需要做轻量化处理的场景，还可以在构件的非安装面做等距减重槽，在保证结构刚性的前提下降低整体重量，减重槽的深度不能超过壁厚的三分之一，避免影响构件的抗扭性能。
