参数化青铜套管Ipart工厂三维设计

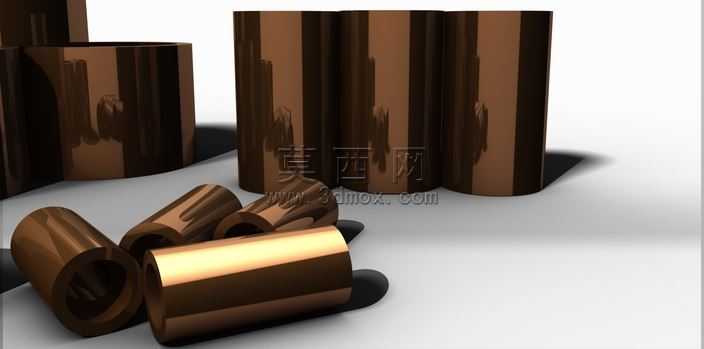

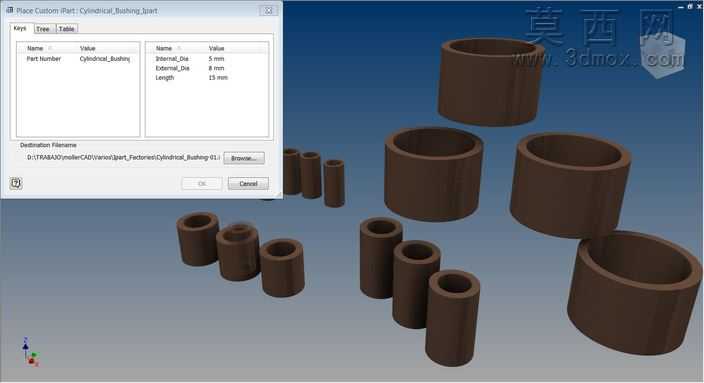

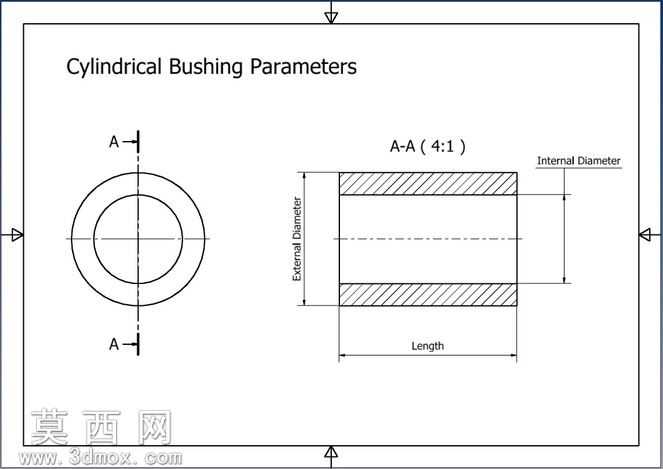

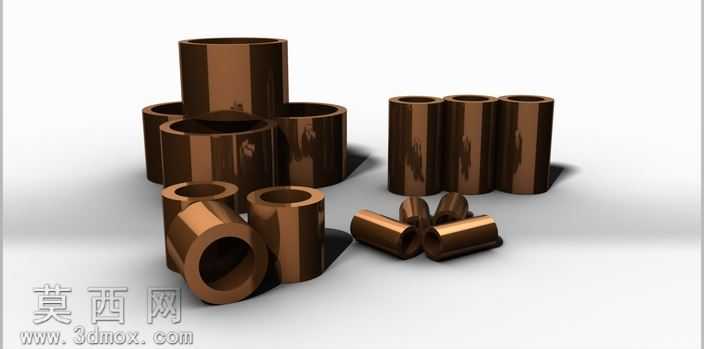

本作品为参数化套管系列零件的Ipart工厂三维设计成果，采用Autodesk Inventor软件完成全流程建模与参数化配置，核心设计思路是通过参数驱动实现同系列不同规格套管的快速生成，无需针对单一尺寸重复建模。建模阶段首先梳理套管类零件的核心尺寸逻辑，提取内部直径、外部直径、轴向长度三个关键驱动参数，将所有几何特征与这三个参数建立全关联约束：首先绘制套管的轴向截面草图，将内外圆轮廓分别绑定内、外径参数，轴向拉伸长度关联长度参数，同时对零件的端面倒角、内外壁同轴度等工艺结构设置随参数联动的几何规则，确保参数调整时所有特征不会出现报错、错位或几何失真。材质配置阶段选用青铜材质进行渲染表现，为模型赋予接近实物的金属质感，调整材质的反射率、粗糙度与环境光遮蔽参数，还原青铜零件特有的温润金属光泽与厚重质感，渲染时采用柔和的影棚布光方案，通过多角度光源投射突出套管的圆柱轮廓、端面细节与内外壁的曲面特征，清晰展示不同规格套管的形态差异。结构设计上覆盖了多种常用套管规格，包含不同壁厚、不同长度的直套管、带斜切面的异形套管等常用结构，所有规格的零件均共享同一套参数化模板，调用时仅需输入目标内、外径与长度数值，系统即可自动生成对应尺寸的零件模型，可直接嵌入装配体环境完成调用，大幅提升同系列零件的设计与装配效率，适配机械设计中各类需要频繁选用不同规格衬套、轴套的场景，参数化的设计逻辑也支持后续根据实际需求快速扩展新的规格尺寸，无需重构模型结构。
