端吸式离心泵工业流体输送结构设计

　　端吸式离心泵作为工业流体输送系统里应用覆盖度极高的水力设备，在市政供水增压、化工介质输送、暖通空调循环、冷却水系统、轻工制程物料转运等场景中都承担核心动力输出角色，这类泵的结构布局直接决定了现场安装适配性、运行稳定性与后期维护效率。从结构设计逻辑来看，端吸结构的核心优势在于进水口沿泵轴轴向正对叶轮吸入口，水流进入叶轮室的流道转折更少，相比双吸泵或者立式管道泵，水力损失更低，同功率参数下汽蚀余量表现更优，适合入口压力偏低、输送介质温度不超过120摄氏度的常规工况。

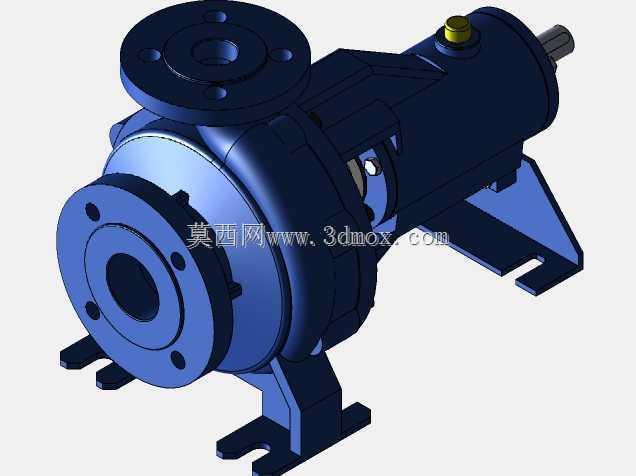

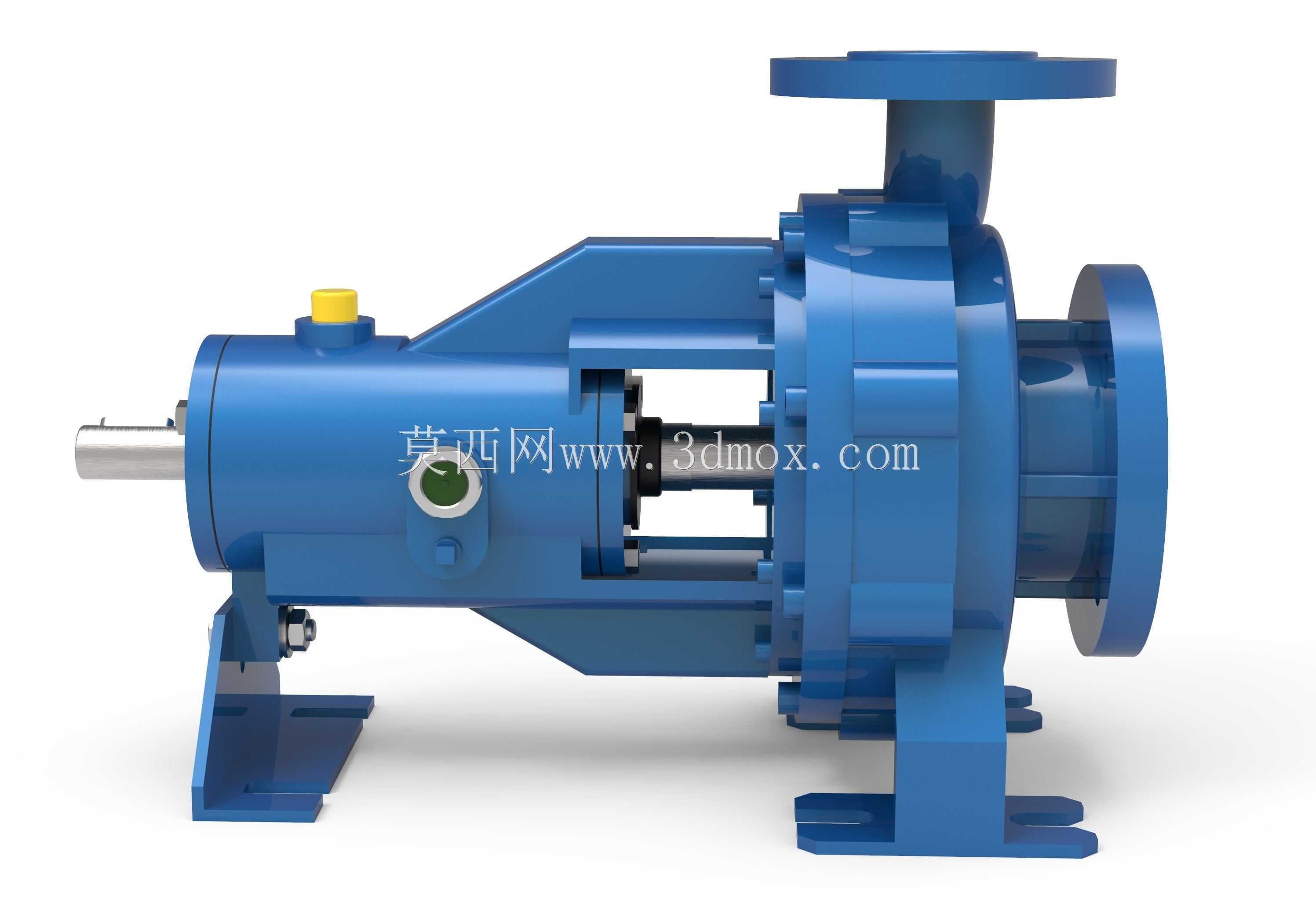

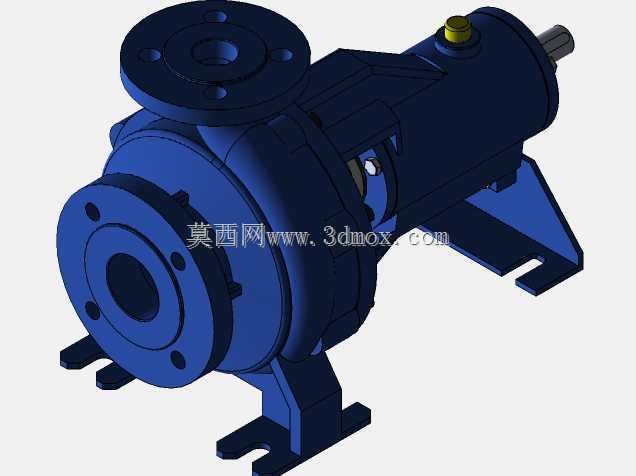

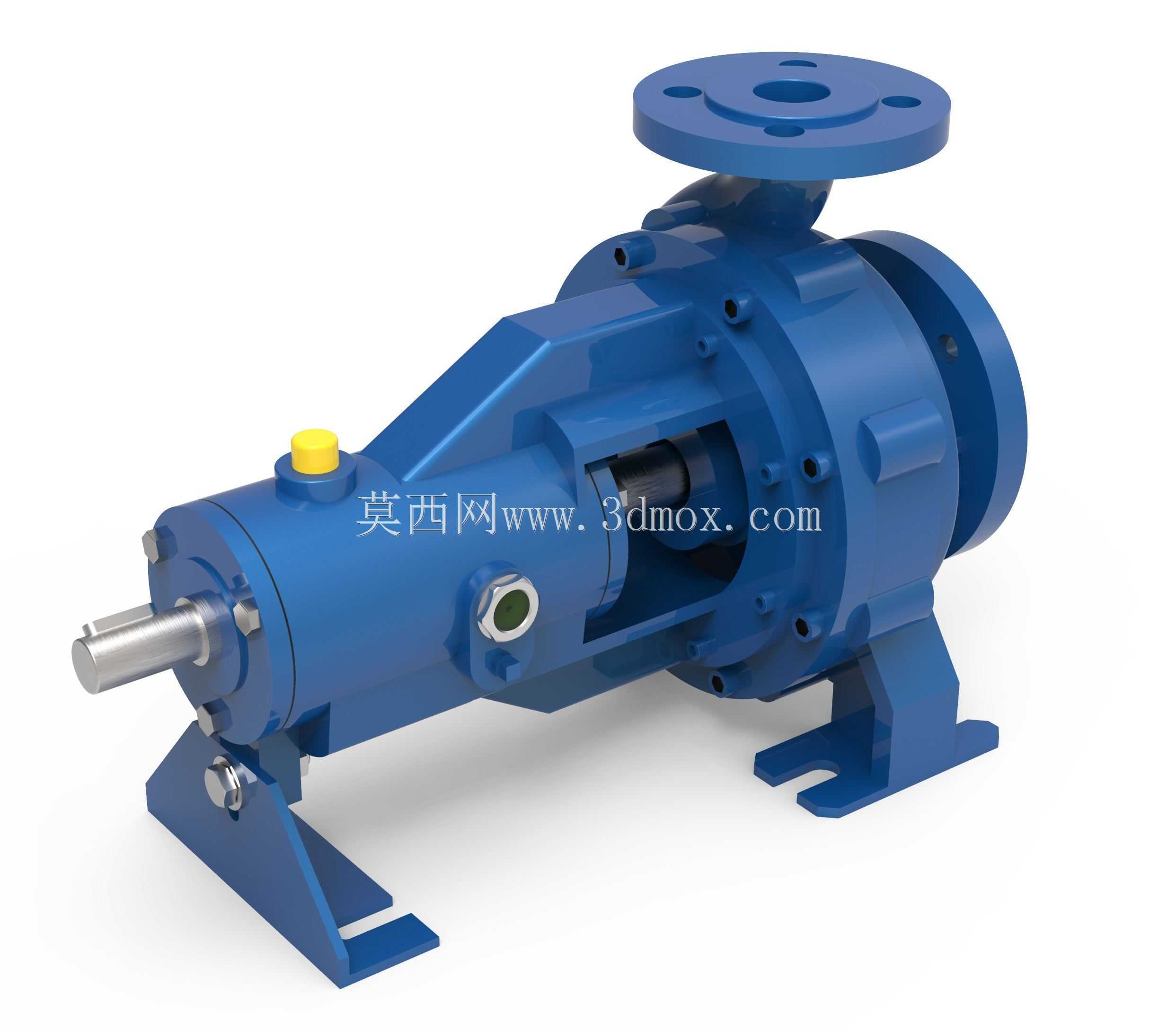

　　本次呈现的泵体结构采用后开门式设计逻辑，也就是检修时无需拆卸进出水法兰连接管路，只需要拆开泵体与轴承架的连接螺栓，即可将转子组件整体向后抽出，大幅缩减现场停机维护的工时，这一设计也是目前工业端吸离心泵的主流结构方向。泵壳采用蜗壳式流道设计，蜗壳断面从隔舌位置开始沿叶轮旋转方向逐步扩大，能够将叶轮甩出的高速流体平稳收集，逐步将动能转化为压力能，降低流道内的紊流损失；进出水法兰均采用标准法兰连接结构，进水口为轴向水平布置，出水口为垂直向上布置，这种接口方位适配绝大多数工业管线的排布习惯，现场配管时不需要额外做弯头转向调整，减少管线阻力。

　　安装边界方面，泵脚采用一体化铸造的支撑脚结构，两个支撑脚对称布置在泵壳下半部分，安装孔位的中心距、孔径均匹配通用底座的安装尺寸，安装时需要保证泵轴与驱动电机轴的同轴度误差控制在0.1mm以内，避免运行时出现径向跳动超标、机械密封过早泄漏、轴承温升过快的问题。轴承架部分采用双轴承支撑结构，靠近叶轮端选用圆柱滚子轴承承受径向载荷，靠近联轴器端选用角接触球轴承同时承受径向与残余轴向力，轴承腔预留了注油嘴位置，可在不拆解轴承端盖的状态下完成润滑脂补充，适配长期连续运行的工况需求。轴封位置预留了机械密封与填料密封两种安装空间，用户可根据输送介质的腐蚀性、温度、是否含固体颗粒灵活选择密封形式，不需要额外改造轴封腔结构。

　　从功能特性来看，该结构的叶轮采用闭式叶轮设计，叶片为后弯式，流道光滑过渡，适合输送清水或者物理化学性质类似于清水的介质，叶轮与泵轴采用键连接加锁紧螺母的固定方式，运行时不会出现叶轮松动移位的问题；泵体上预留了排气螺塞位置，首次启动前可通过该螺塞排净泵腔内的空气，避免气缚现象导致泵无法正常吸液；同时泵壳最低点预留了泄放螺塞，冬季停机或者长期停用时可排净泵腔内残留介质，防止冻裂泵壳或者介质沉积结垢堵塞流道。

　　在实际选型适配过程中，这类端吸离心泵的安装需要预留足够的后端检修空间，也就是从联轴器端向后至少留出相当于转子组件总长度的操作空间，方便后期抽芯检修；进出口管线需要设置独立支撑，不能将管线重量直接压在泵体法兰上，否则长期运行会导致泵壳变形、法兰密封面泄漏甚至泵轴偏移。设计建模过程中，所有配合面的公差都经过匹配校验，叶轮口环与泵体口环的径向间隙控制在0.2-0.3mm之间，间隙过大会导致回流损失增大、效率下降，间隙过小则容易在运行受热膨胀后出现口环摩擦抱死的问题；轴承位与轴承的配合采用基孔制过渡配合，既保证轴承内圈与轴同步转动，又方便后期拆卸更换轴承。

　　不同于立式管道泵需要垂直安装的要求，该端吸离心泵为卧式安装结构，对安装场地的高度要求更低，适合安装在泵房地面或者架空的设备平台上，泵轴中心线的水平度误差需要控制在0.1mm/m以内，避免轴承受力不均导致的异常磨损。整体结构没有冗余的复杂部件，所有易损件均为行业通用规格，采购替换成本低，适合作为通用流体输送设备在各类工业场景中配套使用，建模时完整还原了所有安装接口、配合尺寸与结构细节，可直接用于设备选型校核、管线排布模拟、教学演示或者二次改型设计的基础参考。
