1/2英寸接口无刷直流流体输送泵结构

　　做小型流体回路设计的工程师大多遇到过这类场景：桌面级冷却循环、小型试剂输送、紧凑型水冷系统里，既需要泵体能提供稳定的低压流体输出，又要避免有刷泵的碳粉污染、寿命短板，同时安装空间受限，不能用大体积的工业离心泵，这款1/2英寸接口的无刷直流泵刚好适配这类紧凑安装的需求。从实际应用场景来看，这类泵常见于小型激光设备的冷却回路、台式实验仪器的试剂循环、小型水族维生系统、家用净水设备的增压段，还有部分紧凑型工控设备的液冷散热单元，这些场景的共性是管路通径不大，流量需求在每分钟几升到十几升区间，对泵的运行噪音、连续工作时长、流体密封性有明确要求，同时安装位置往往在设备内部的边角区域，对泵的外形轮廓、接口朝向有比较严格的限制。

　　从功能特性上看，这款泵采用无刷直流驱动结构，没有碳刷摩擦的损耗点，连续运行寿命远高于同功率的有刷直流水泵，运转时的电磁干扰也更低，不会对周边的传感器、控制板造成信号干扰；泵体的进出水口都采用1/2英寸的外螺纹加六角接头结构，和常规的PU软管、硬塑管路都能快速适配，接头处的密封面做了平切处理，搭配标准密封圈就能实现无渗漏连接，不需要额外打胶或者做复杂的密封处理。泵的主体采用圆柱型壳体设计，外壳做了局部的安装定位凸筋，既可以通过环形抱箍固定在安装板上，也能利用壳体侧面的平面做贴装固定，适配不同的安装空间布局。

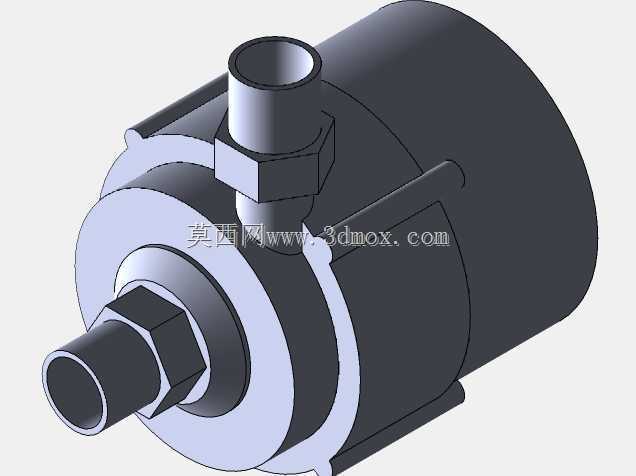

　　从设计思路层面拆解这个模型的结构，首先是驱动段和泵腔段的同轴布局，电机转子和叶轮直接同轴连接，取消了额外的传动连接结构，既减少了传动损耗，也缩短了泵体的整体轴向长度，让整体结构更紧凑；进出水口采用垂直轴向和沿轴向的错位布置，进水口沿泵体轴向伸出，出水口垂直于泵体轴线向上布置，这种接口布局能减少管路弯折的需求，在紧凑空间里走管时不需要额外加90度弯头，降低管路的流阻损失。泵腔的密封结构采用静密封加动密封的组合，静密封段在泵壳和端盖的结合面做了密封槽设计，动密封段在叶轮轴伸出位置采用耐磨密封件，既防止流体渗入电机腔造成驱动部分损坏，也避免流体沿轴向外漏。

　　关于外形尺寸与安装边界，这个泵的主体圆柱段直径适配常规的50mm级别安装抱箍，轴向总长度不含接头的部分控制在紧凑区间，两个接头的外伸长度都预留了标准扳手的操作空间，安装时不需要特殊工具，用普通开口扳手就能完成接头的紧固；安装时需要注意预留轴向的接线空间，泵体尾部的出线位置要避开金属锐边，防止线材磨损，同时泵体的安装固定位要做减震处理，避免运转时的轻微振动传递到设备外壳产生共振噪音。在流体适配性上，这个结构的过流部件采用耐腐蚀的工程塑料材质，可以兼容常规的清水、水冷液、弱腐蚀性试剂，不适合输送含大颗粒杂质的流体，否则容易造成叶轮卡滞或者密封面磨损。在做三维布局时，要注意泵体的周边预留至少10mm的散热空间，不要完全包裹在密闭的隔热空间里，避免长时间运转时驱动部分的热量无法散出，影响使用寿命。另外进出水口的连接管路不要做过度的弯折，尤其是进水侧的管路要保证足够的通流面积，避免出现气蚀现象，导致泵的流量下降、运转噪音增大。
