十字连接接头结构设计三维建模作品

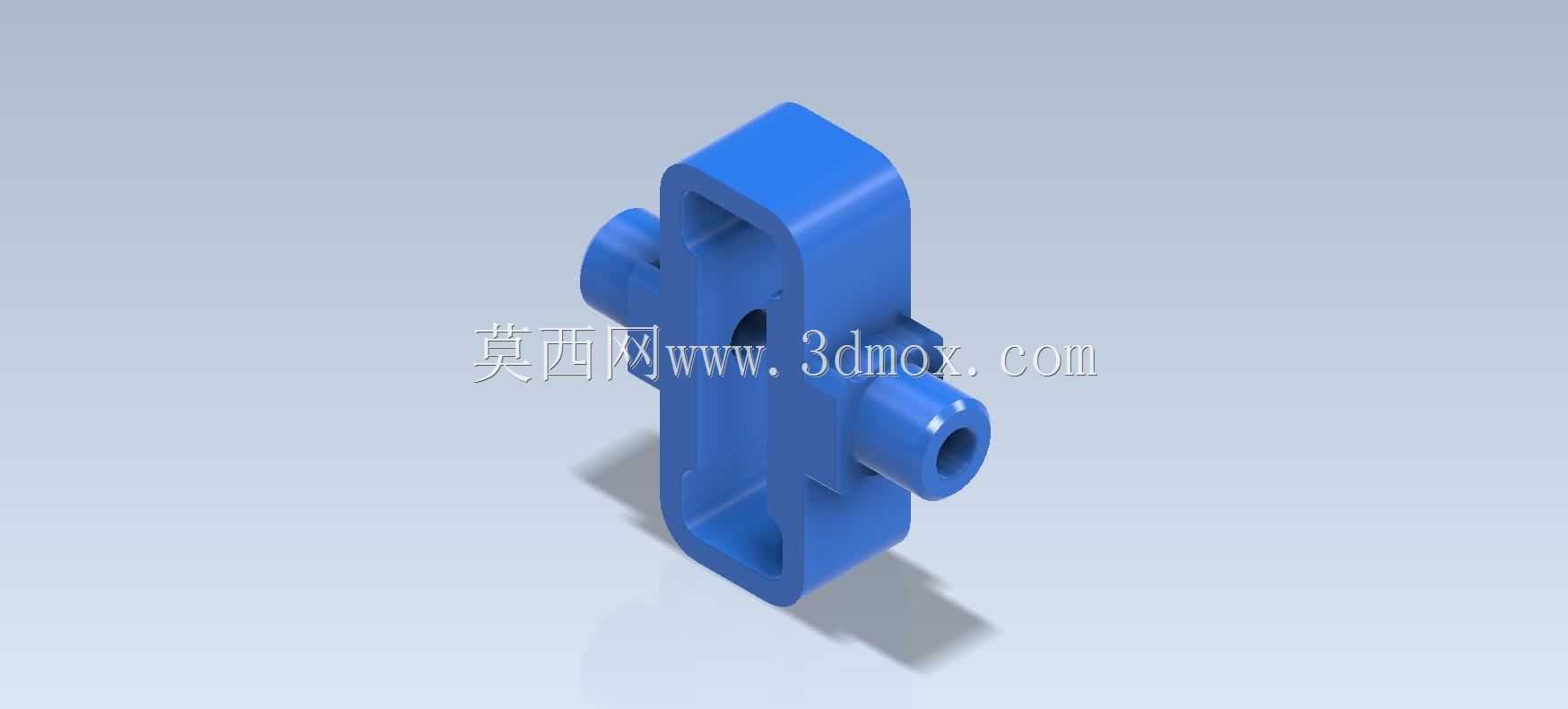

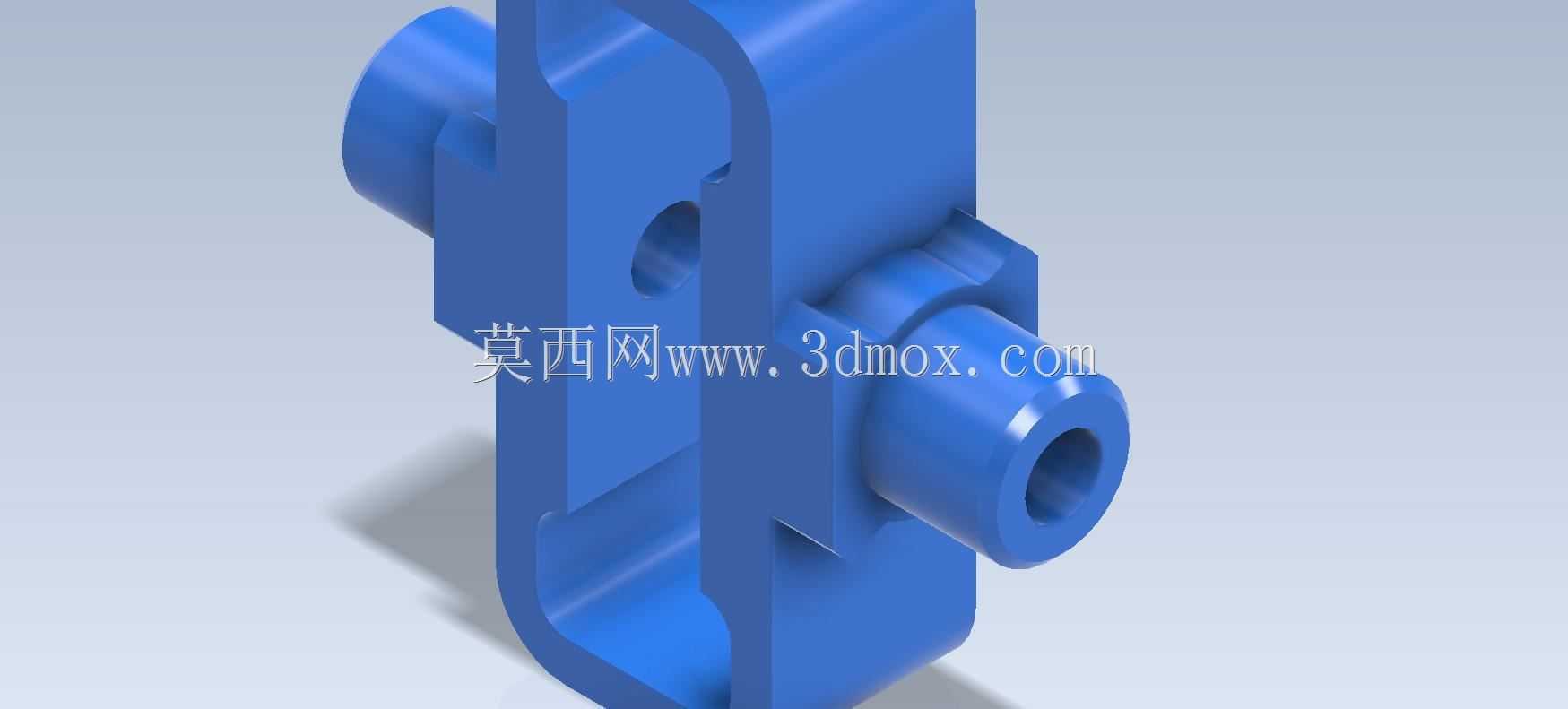

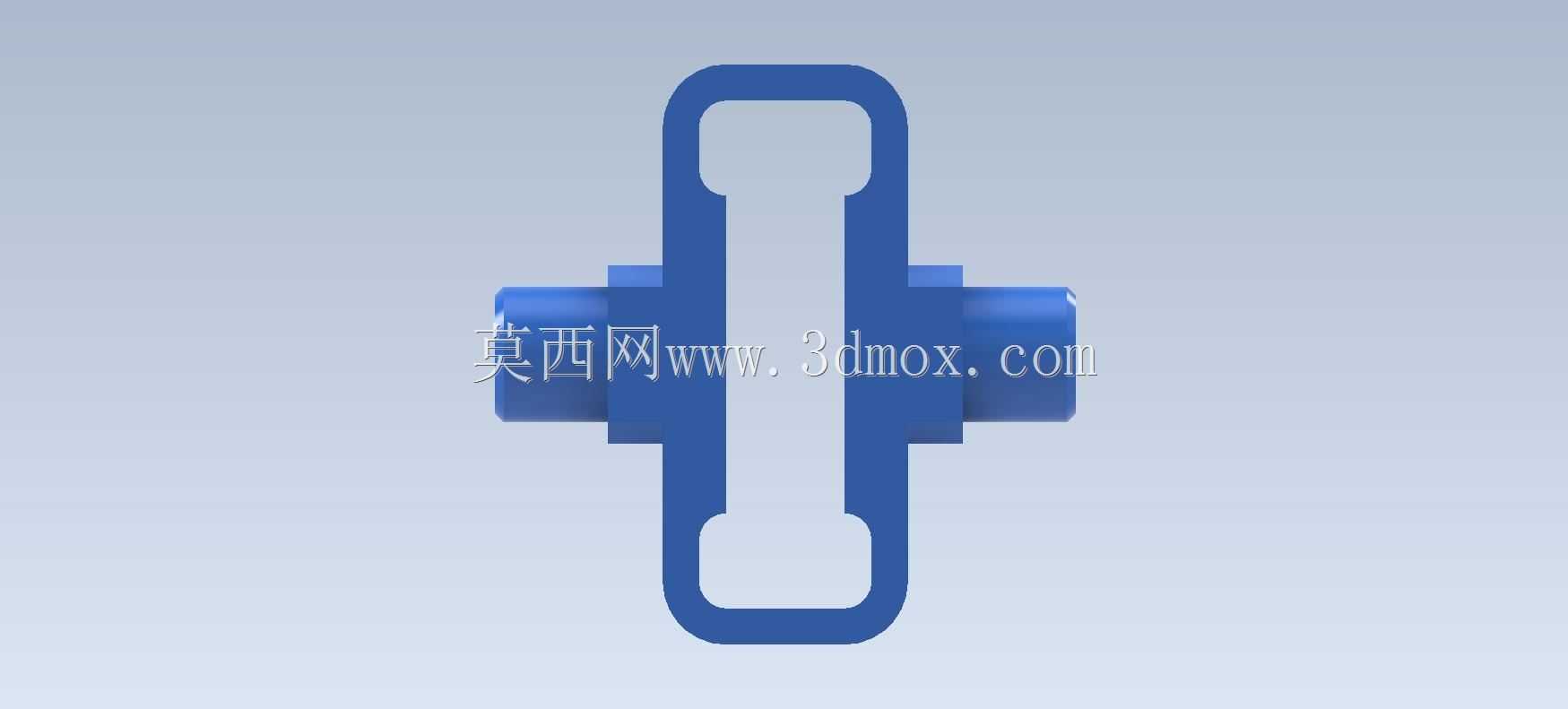

　　这类十字形连接构件，多应用在气动回路、小型流体管路以及模块化实验台架的接驳场景中，核心作用是实现两个垂直方向管路或杆件的连通与固定，在教学实验装置、小型自动化设备的气路排布、桌面级工业实训台的管路搭建场景里十分常见。从结构功能来看，构件主体采用长方圆角过渡的框式主体设计，两侧伸出同轴的圆柱对接端，其中一端预留内孔作为流体或定位销的通道，另一端做封闭轴端设计用于定位承托，主体框的上下端面做了通槽设计，既可以减轻整体零件重量，也能为安装时的紧固件提供避让空间，避免装配时螺栓头与主体结构发生干涉。设计过程中首先要确定两个垂直方向的安装轴线位置精度，两侧圆柱对接端的同轴度公差需要控制在0.02mm以内，保证对接后管路不会出现错位漏气、

　　杆件卡滞的问题；主体框的壁厚做了均匀化处理，整体壁厚保持在2.5mm左右，既满足注塑或机加工时的工艺要求，避免壁厚不均导致的缩痕、应力集中问题，也能在常规0.6MPa工作压力下保持足够的结构强度，不会出现受压变形的情况。从安装边界来看，零件整体长度方向尺寸控制在48mm左右，宽度方向（含两侧伸出圆柱）为62mm，主体厚度为18mm，安装时不需要额外预留过大的操作空间，两侧圆柱端的外径统一为10mm，可以适配常规的快插接头、PU气管以及标准直径的定位光轴，主体上下的通槽宽度为6mm，能够穿过M5规格的内六角螺栓，方便将整个构件固定在铝型材台面或者安装基板上。实际选型使用时需要注意，该构件的对接端密封面设计了1mm的倒角，

　　安装配套密封圈时可以避免切圈问题，主体的圆角过渡全部采用R2的圆角，既可以去除加工毛刺，也能减少应力集中点，在频繁拆装的实训场景下能有效提升零件的使用寿命。不同于普通的直通接头，这种十字结构的连接件可以在单一点位同时实现两个垂直方向的通路扩展，在紧凑的设备内部排布管路时，能够减少接头的使用数量，降低管路泄漏点的数量，同时也能让管路排布更加规整，减少管路弯折导致的气阻增大问题。建模过程中需要重点关注两侧圆柱与主体框的相接位置，这里做了R3的过渡圆角，避免直角相接带来的应力集中，同时在圆柱内孔的末端设计了1.5mm的沉孔，既可以作为密封圈的安装槽，也能在加工时起到退刀的作用，降低机加工的工艺难度。对于初学者的结构练习来说，

　　这个零件涵盖了拉伸、切除、圆角、同轴度配合等多个基础建模知识点，同时也能让练习者理解机械连接件设计中工艺性、装配性、功能性三者的平衡逻辑，不会出现只追求外观而忽略实际安装使用需求的问题。在实际的设备维护场景中，这类零件的互换性要求较高，所以建模时所有配合尺寸都采用了标准公差值，不需要额外定制配件，损坏后可以直接替换同规格的标准件，减少设备停机维护的时间。
