三角法兰弯筒式机械连接基座结构

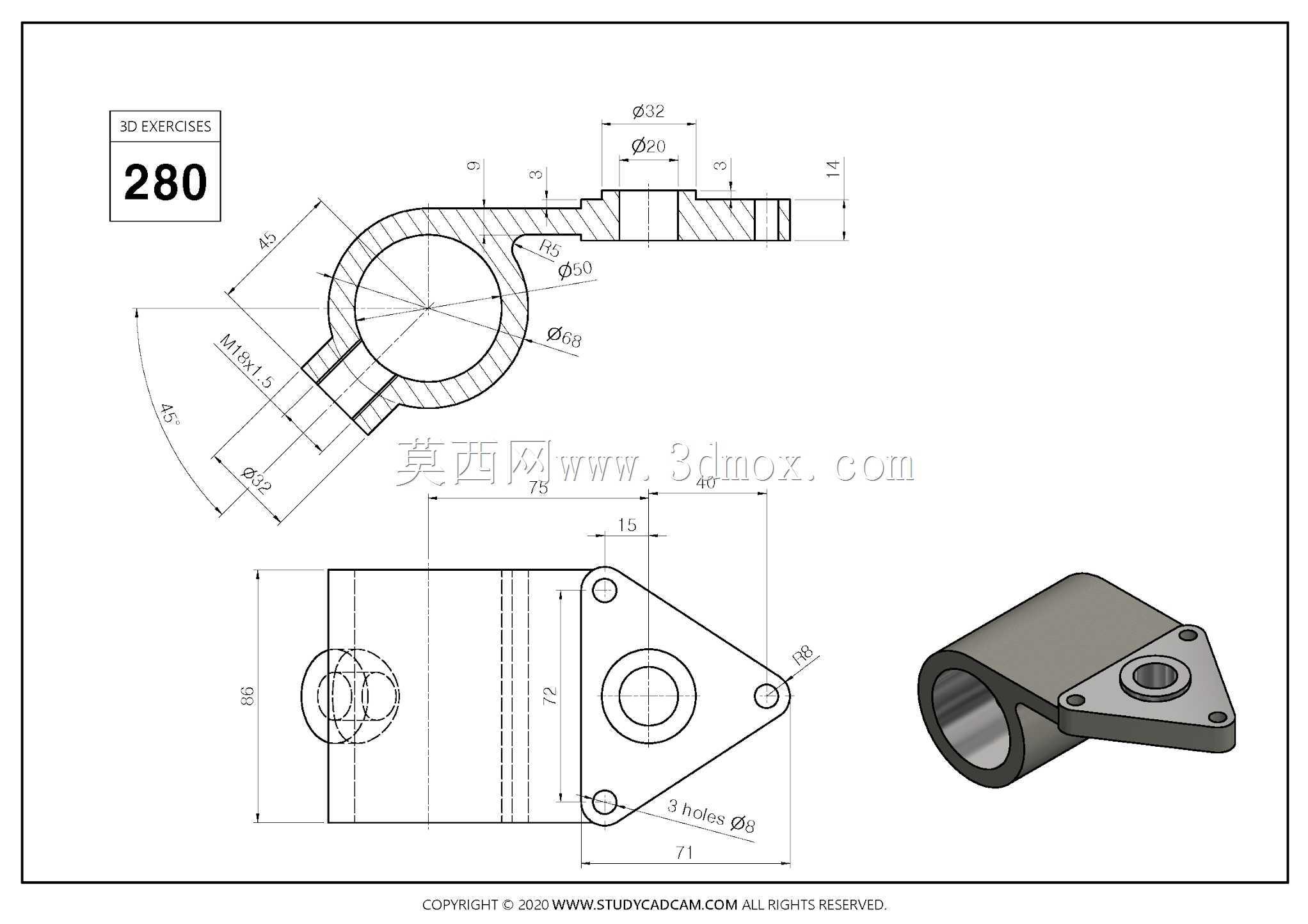

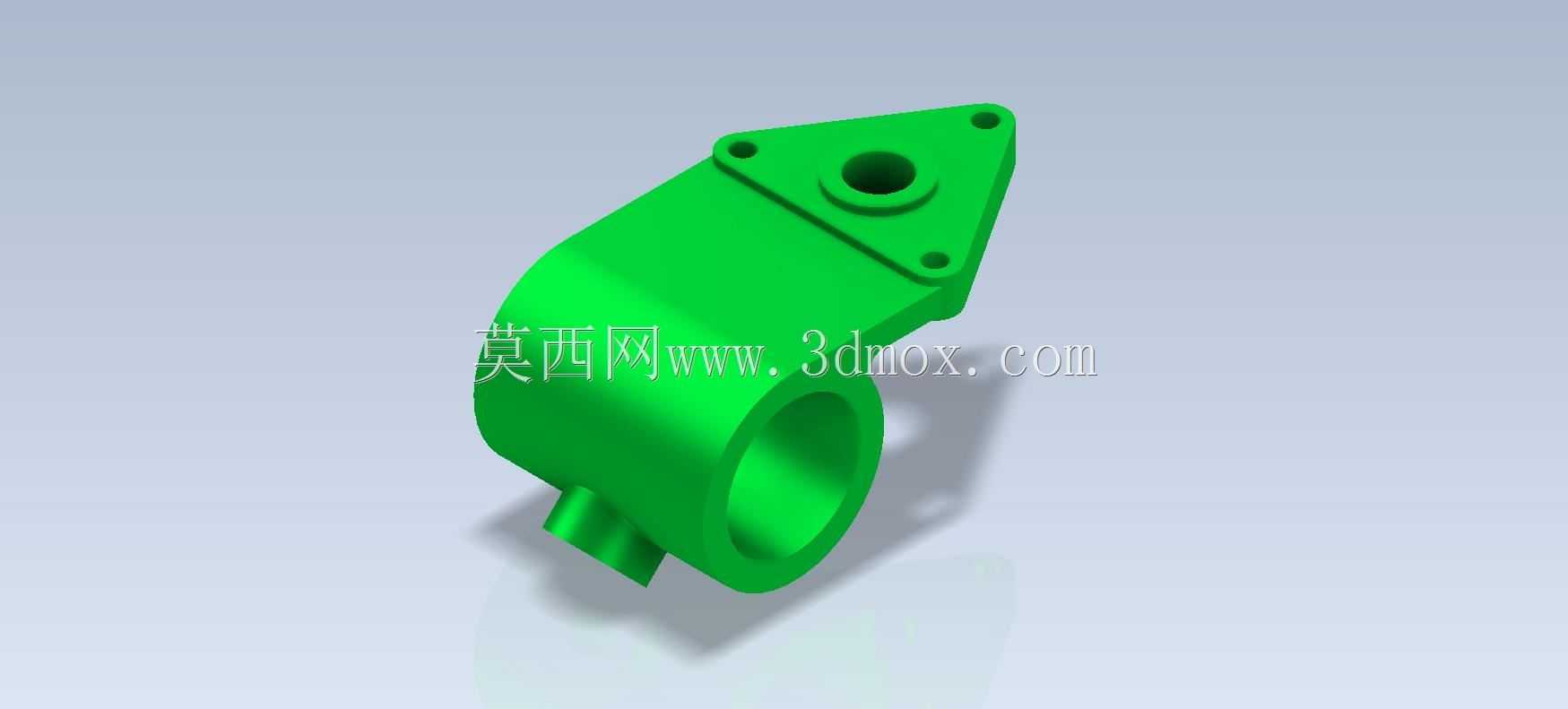

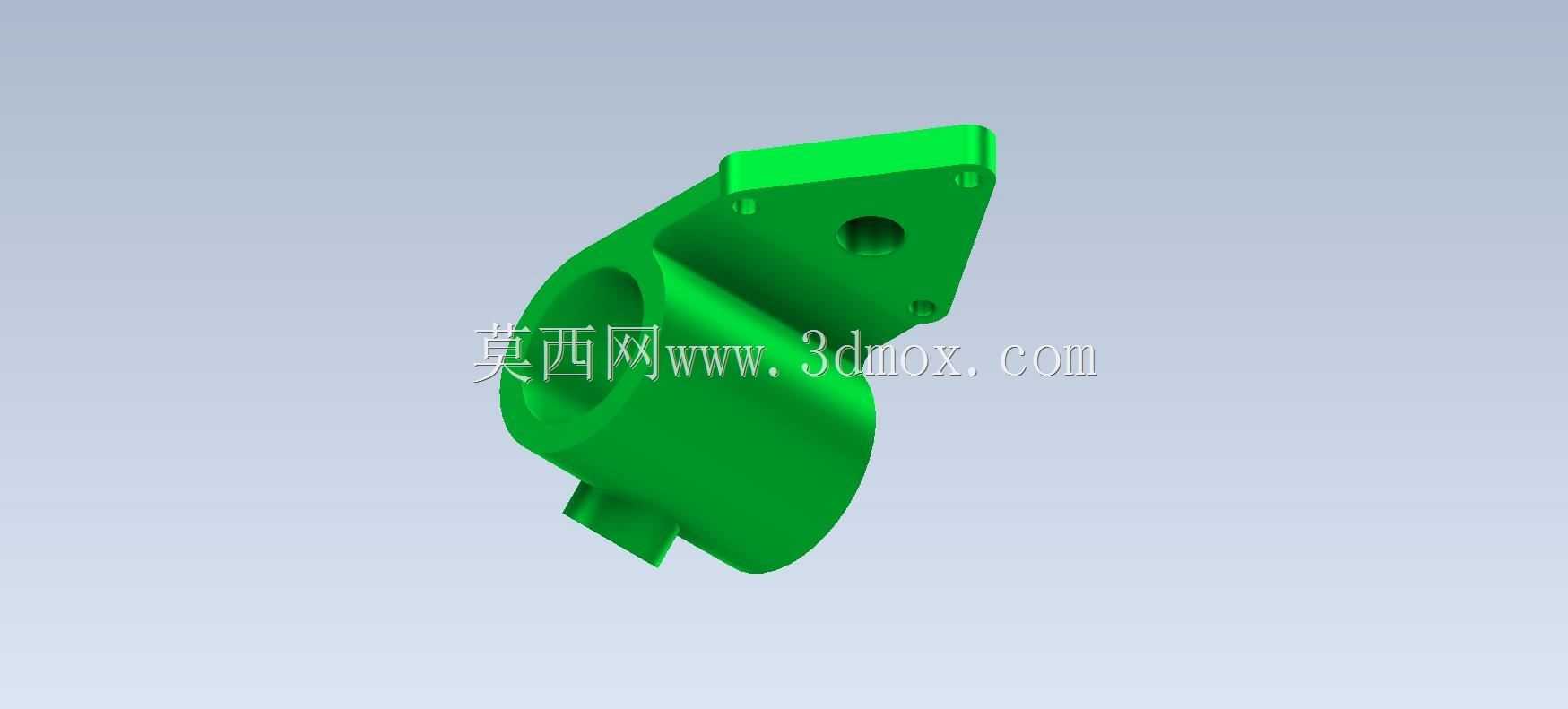

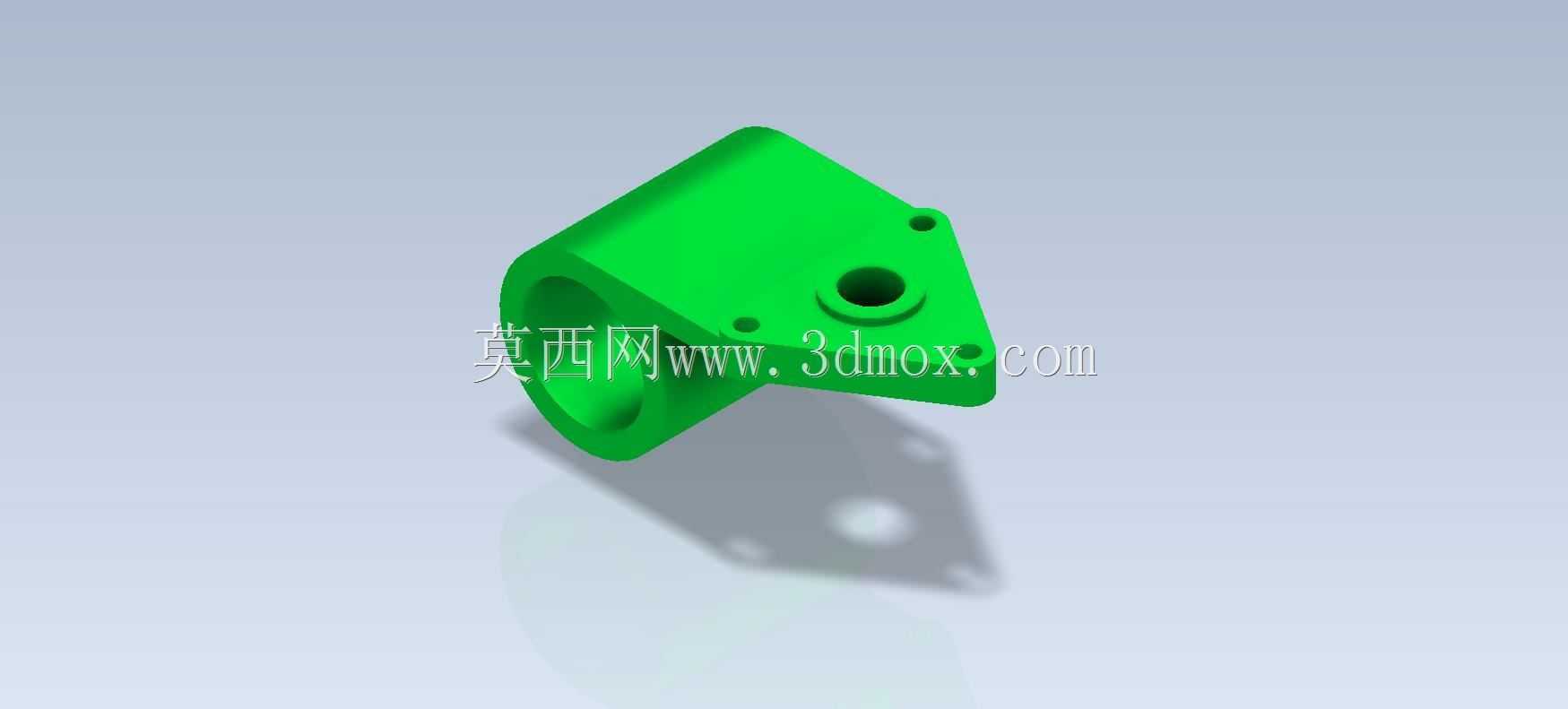

　　该类弯筒带三角安装法兰的构件，常见于流体管路转接、小型执行器安装支撑、气动回路转角连接等工业场景，在轻工自动化生产线、小型动力传输单元、检测设备的气路布局中应用较多，核心作用是实现两个垂直方向的接口转接，同时通过法兰面提供稳定的安装固定基准，避免管路悬空产生的振动偏移，也能为外接的小型传感元件、管路接头提供可靠的承载位点。从结构功能来看，主体大直径筒腔为主要的流体或轴件穿设通道，内壁做了等径光面处理，可适配插接式管路连接或者衬套类零件的压装，筒身侧下方伸出的小凸台为辅助接口，可用于接装旁通管路、固定定位销或者安装小型检测探头，满足多通路的布局需求。上部的三角安装法兰采用三孔均布的设计，相比四方法兰能在有限的安装空间内减少占用面积，

　　三个安装孔的孔位做了沉台处理，可容纳内六角螺栓的头部，保证安装后螺栓端面不突出法兰平面，避免和相邻部件产生干涉，法兰中心的凸台孔为定位止口，和安装基座上的定位轴配合时，能快速实现构件的同轴定位，减少安装调试时的找正时间。设计过程中，首先要确定主体筒腔的通径尺寸，根据适配的管路或轴件直径预留合理的配合间隙，筒壁厚度按照常规承压要求选取，保证在常规气动压力下不会出现形变；弯角处采用大圆弧过渡，避免直角位置的应力集中，同时也能减少流体通过时的阻力，降低管路内的紊流产生。三角法兰的三个安装孔中心距需要和配套安装座的孔位严格匹配，止口的配合公差选取过渡配合，既保证安装时的定位精度，又不会出现压装困难的问题；

　　侧方小凸台的轴线和主体筒腔的轴线垂直相交，保证旁通接口的对中精度，凸台外圆做了倒角处理，方便外接管路或接头的旋入装配。从安装边界来看，构件的最大外轮廓由三角法兰的三个角点决定，安装时需要在安装面上预留出大于法兰外接圆直径的平面空间，保证法兰面能完全贴合安装基准面；主体筒腔的轴向伸出长度需要和相邻部件的间距匹配，避免筒口和其他构件产生碰撞，侧方小凸台的伸出方向需要提前规划布局，保证外接管路的走向顺畅，不会出现过度弯折的情况。建模过程中，这类构件的练习重点在于多特征的组合建模逻辑，先通过旋转特征做出主体弯筒的基础轮廓，再拉伸生成上部的三角法兰和侧方小凸台，之后对安装孔、止口、倒角等细节特征进行处理，

　　过程中需要注意各特征之间的几何约束关系，保证法兰止口和主体筒腔的同轴度、侧凸台和主体的垂直度等形位公差符合设计要求，同时要对弯角位置、法兰和筒身的衔接位置做圆角处理，既消除加工时的应力集中点，也能提升构件的整体结构强度。实际加工时，这类零件如果采用金属材质，可通过铸造成型后再进行机加工，保证安装面和内孔的尺寸精度；如果采用工程塑料材质，可直接通过注塑成型，适合批量生产的应用场景，不同材质的选取需要根据实际使用场景的承压要求、环境温度、介质腐蚀性等参数确定。在装配环节，法兰面和安装基座之间可根据密封需求加装密封垫片，通过三个螺栓均匀锁紧，避免锁紧力不均导致法兰面倾斜，影响筒腔的同轴度；主体筒腔和外接部件连接时，可根据连接方式选用卡套接头、法兰连接或者过盈压装等不同形式，保证连接的可靠性和密封性。
