偏心槽式传动滑轮结构三维设计

　　做机械结构设计的同行大多有体会，看似简单的盘类传动零件，往往藏着最容易被忽略的装配细节，这款偏心槽式滑轮就是典型的练习案例，很多刚接触三维建模的新手容易把它当成普通带轮处理，实际测绘建模的时候才会发现，它的非对称轮廓、侧边定位槽、安装孔位的相对位置，全是为特定传动场景做的适配设计。

　　从实际应用场景来看，这类带偏心卡槽的滑轮，大多用在轻载间歇传动的小型设备里，比如小型包装设备的送料换向机构、台式检测仪器的行程切换组件、办公自动化设备的张力调节单元，不像普通定轴滑轮只做绳索或皮带的导向，它的偏心轮廓可以在转动过程中实现小范围的行程补偿，不需要额外加装张紧结构，就能抵消传动带长期使用产生的松弛量，在空间紧凑的小型设备里能省出不少安装空间。

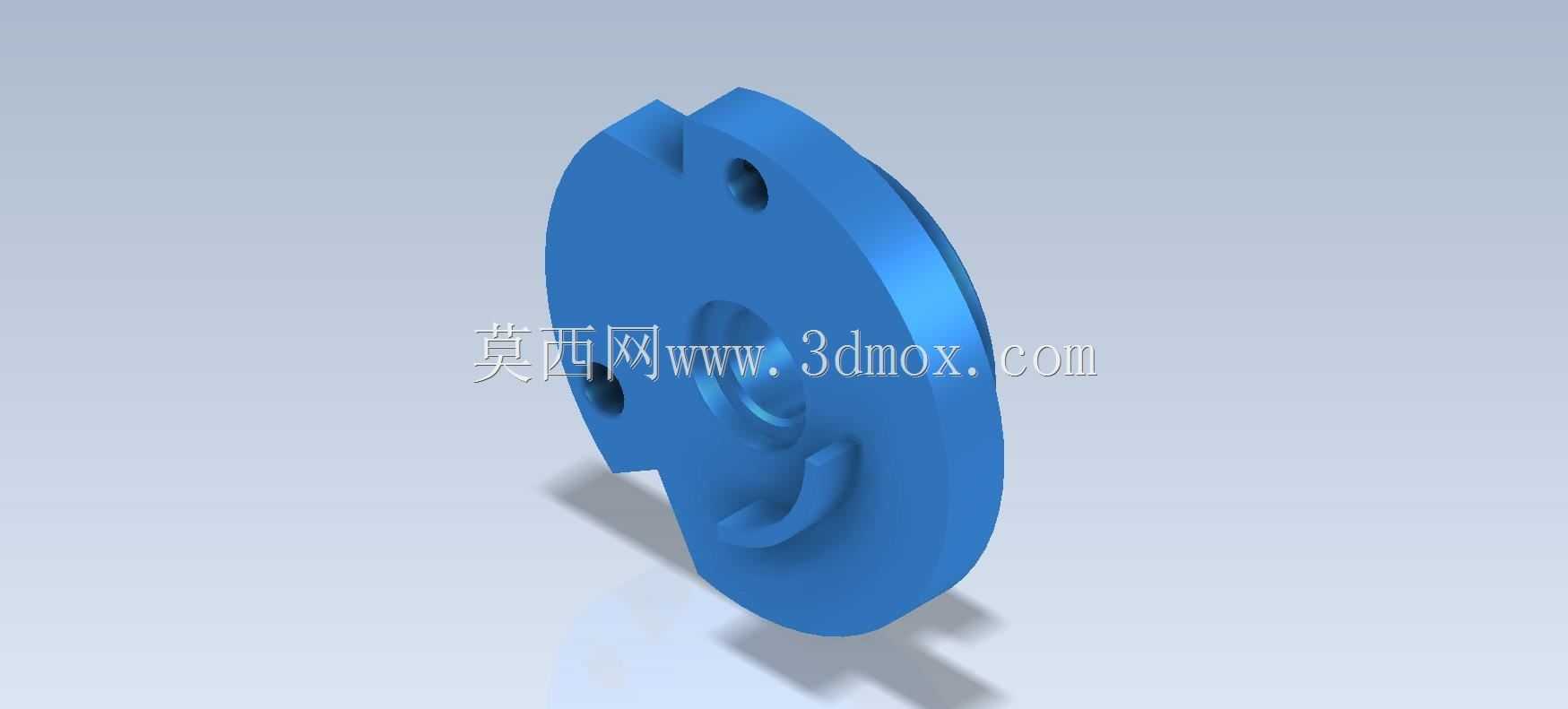

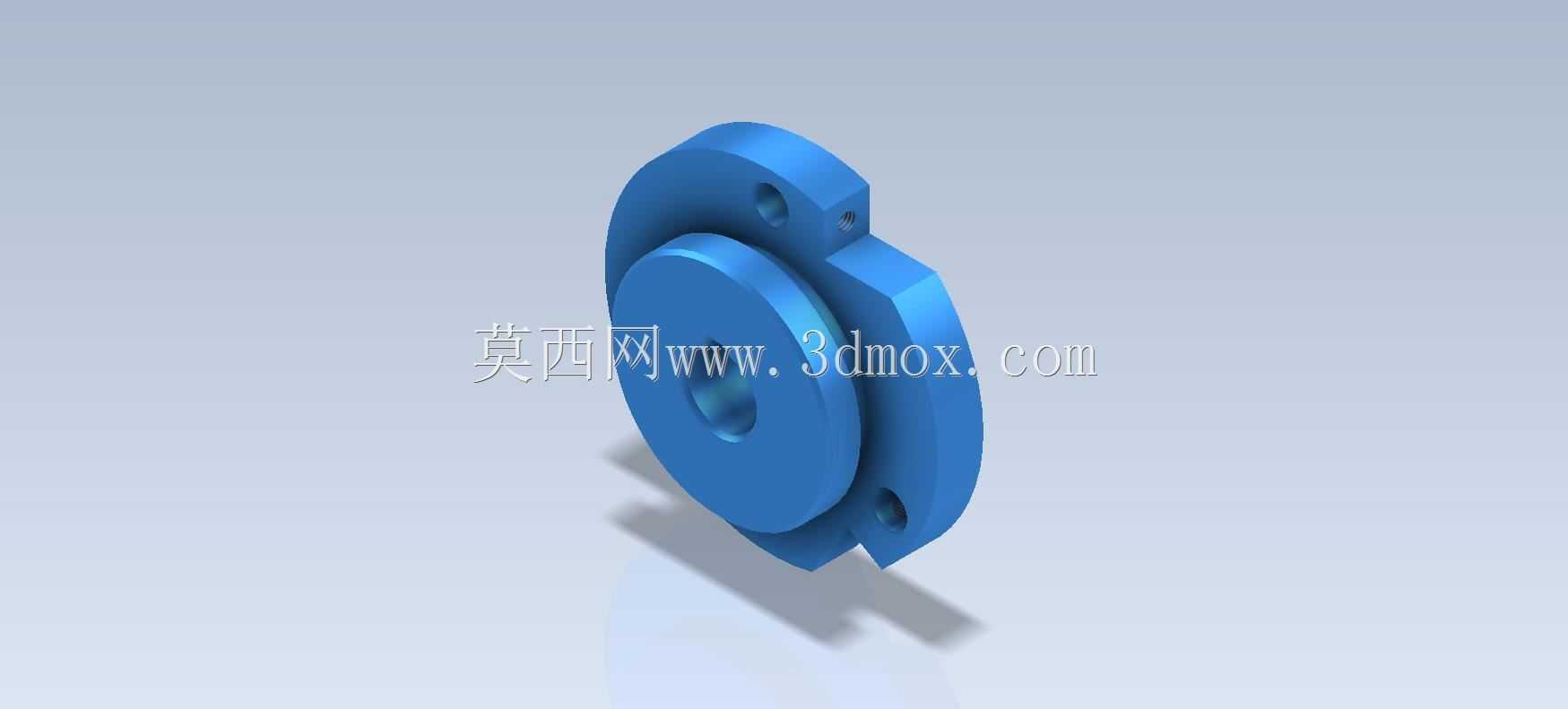

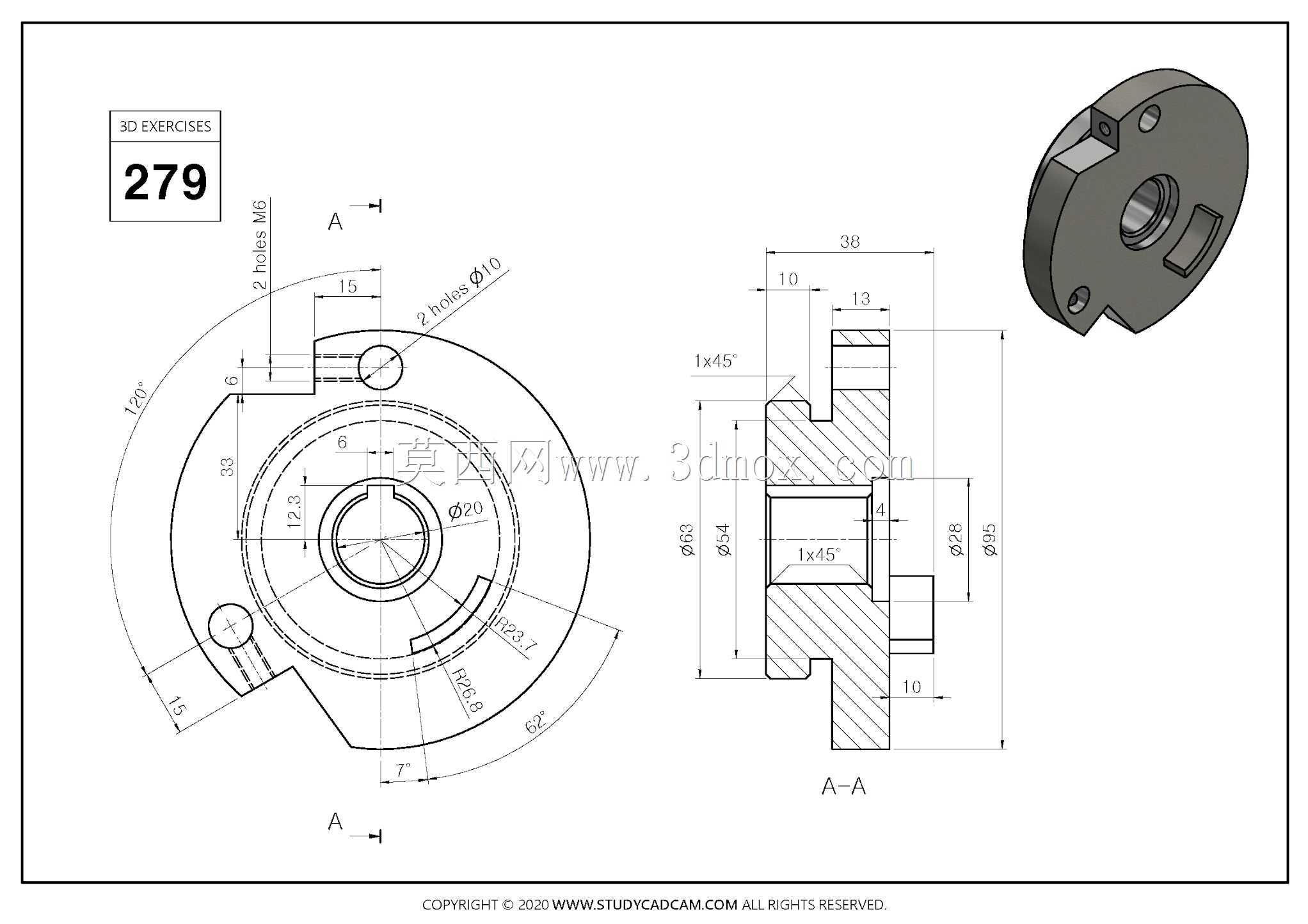

　　实际拆解它的功能特性会发现，整个盘体的功能分区非常清晰：主体圆盘是皮带或绳索的承载接触面，边缘做了小角度的倒角处理，避免传动件运行时被锐边割损；盘面上的三个通孔不是均匀分布的，其中两个是同轴定位的安装孔，用来穿固定销把滑轮铰接在安装基座上，剩下的一个小孔是限位销孔，和基座上的限位柱配合，把滑轮的转动角度限制在设计范围内，防止超程碰撞；侧面开出的不规则卡槽是核心功能区，这个卡槽的轮廓是按照特定运动轨迹拟合的，转动时卡槽会和配套的拨销配合，在滑轮转动到特定角度时，带动相邻的联动件完成一个短距离的直线推送动作，相当于把滑轮的转动和间歇推送两个功能集成在了一个零件上，不需要额外设计凸轮结构，大幅精简了机构的零件数量。

　　从设计思路上看，这个零件的建模逻辑完全是从装配需求倒推的：首先要确定安装轴的中心距，也就是两个定位孔的相对位置，这是整个机构的基准，一旦孔位偏差超过0.1mm，转动时就会出现卡滞；其次是偏心轮廓的曲率，要保证转动过程中传动带的张力波动控制在合理范围内，不能出现忽松忽紧的跳带问题；最后是侧边卡槽的轨迹拟合，要让拨销在卡槽内滑动时没有死点，进出卡槽的阶段做微小的圆弧过渡，减少滑动时的冲击噪音。很多新手建模时容易犯的错误是先画外圆再补孔位，正确的顺序应该是先把所有安装基准、配合边界的参考面建出来，再基于参考去做外轮廓和卡槽的特征，这样后期调整参数的时候不会出现特征报错。

　　再说到尺寸和安装边界，这类小型滑轮的外径一般在40-60mm区间，盘体厚度不超过15mm，属于典型的小型盘类零件，安装时需要注意两个边界：一是转动时的外轮廓扫掠空间，因为是偏心结构，转动时的最大外圆半径比静态半径大3-5mm，安装板上的让位孔不能按照静态外圆做，必须预留足够的扫掠间隙，不然转动时会刮蹭安装板；二是卡槽的位置深度，拨销插入卡槽的深度要控制在2-3mm，插得太深会增加滑动摩擦阻力，太浅容易在传动时脱开销位；另外安装孔的同轴度要控制在0.05mm以内，两个铰接孔如果不同轴，滑轮转动时会出现偏摆，长期运行会磨损安装销，还会导致传动带跑偏。

　　实际生产中这类零件一般用POM或者尼龙材料注塑加工，载荷稍大的场景会用铝合金6061铣削加工，表面做阳极氧化处理提高耐磨性，建模的时候要注意拔模角度的设置，注塑件的侧壁要留1-1.5度的拔模斜度，安装孔的位置要做镶件让位，避免注塑时出现缩孔。很多人做练习模型的时候容易忽略工艺细节，把所有特征都做成直角，实际加工的时候根本出不了模，这也是CAD练习里需要重点关注的点——不是把形状画对就完成了设计，所有特征都要对应实际的加工和装配需求。

　　从机构运行的角度看，这种集成式滑轮的优势是结构紧凑、零件数量少、装配难度低，缺点是磨损后只能整体更换，没法单独维修卡槽或者孔位，所以设计的时候要根据设备的设计寿命选择合适的材料，预期寿命长的设备要在卡槽和孔位位置做耐磨衬套的预留，不要把零件做成一体不可拆分的结构，后期维护的时候能省很多成本。另外在做运动仿真的时候，要重点检查拨销和卡槽的接触压力，接触压力过大的位置要适当加大圆弧过渡，减少应力集中，避免零件在长期循环载荷下出现断裂。
