工业设备用弧形压紧式操作把手结构

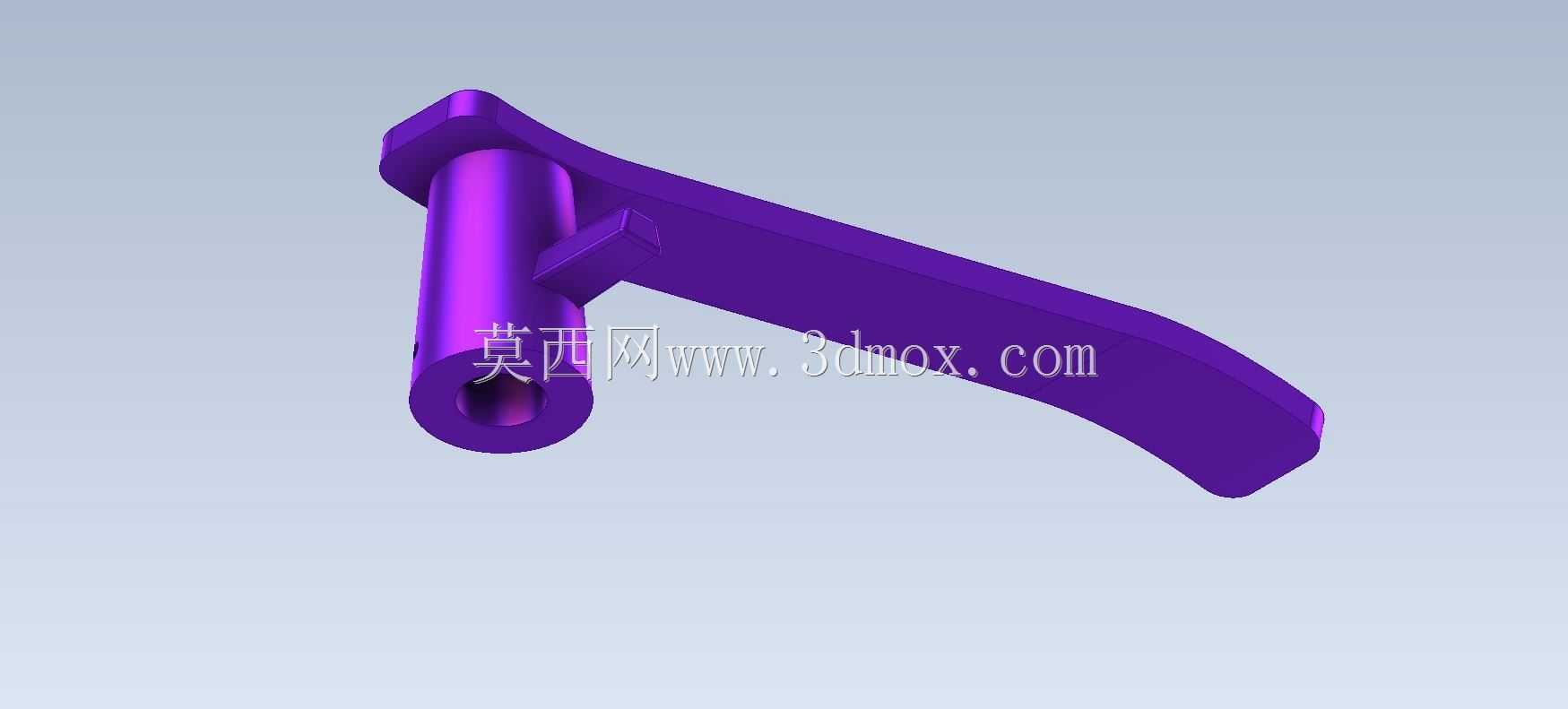

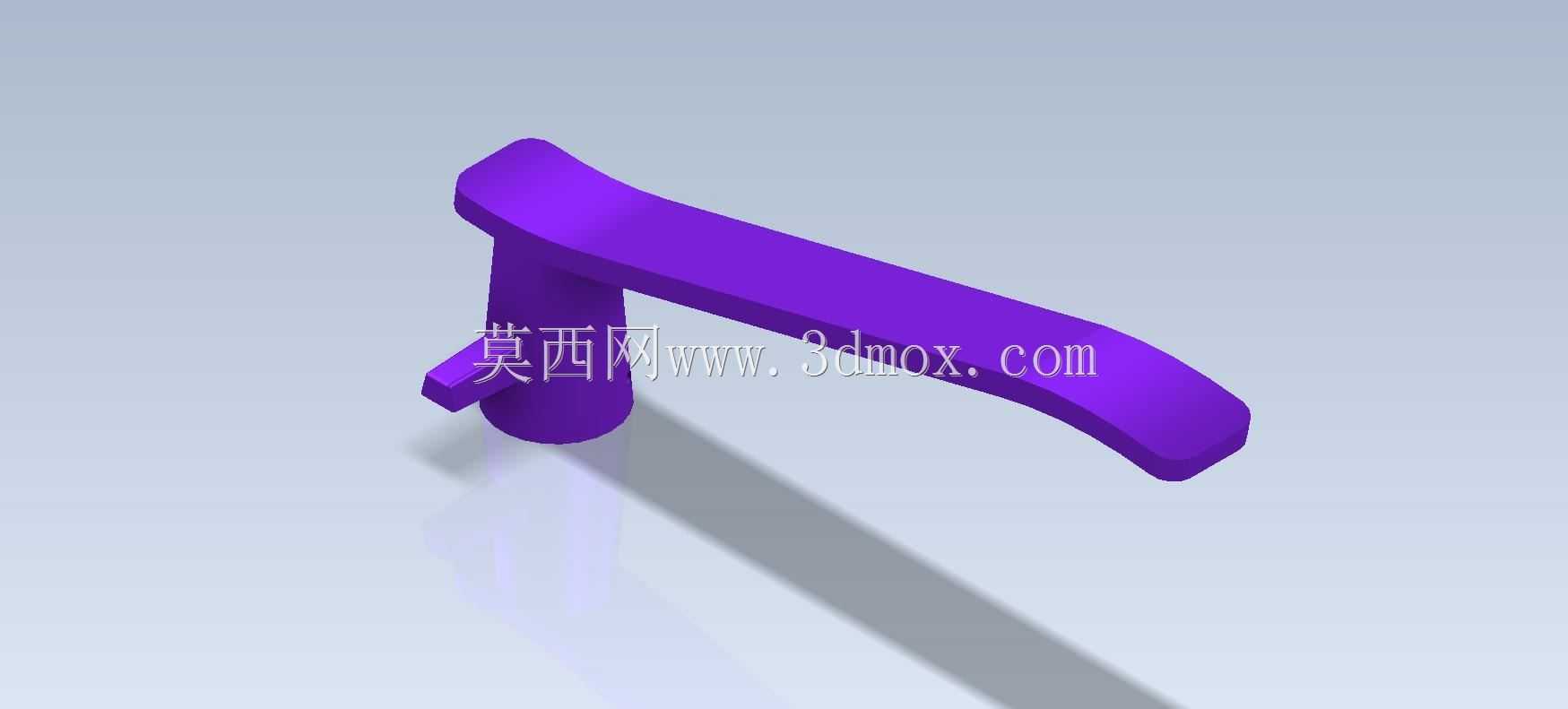

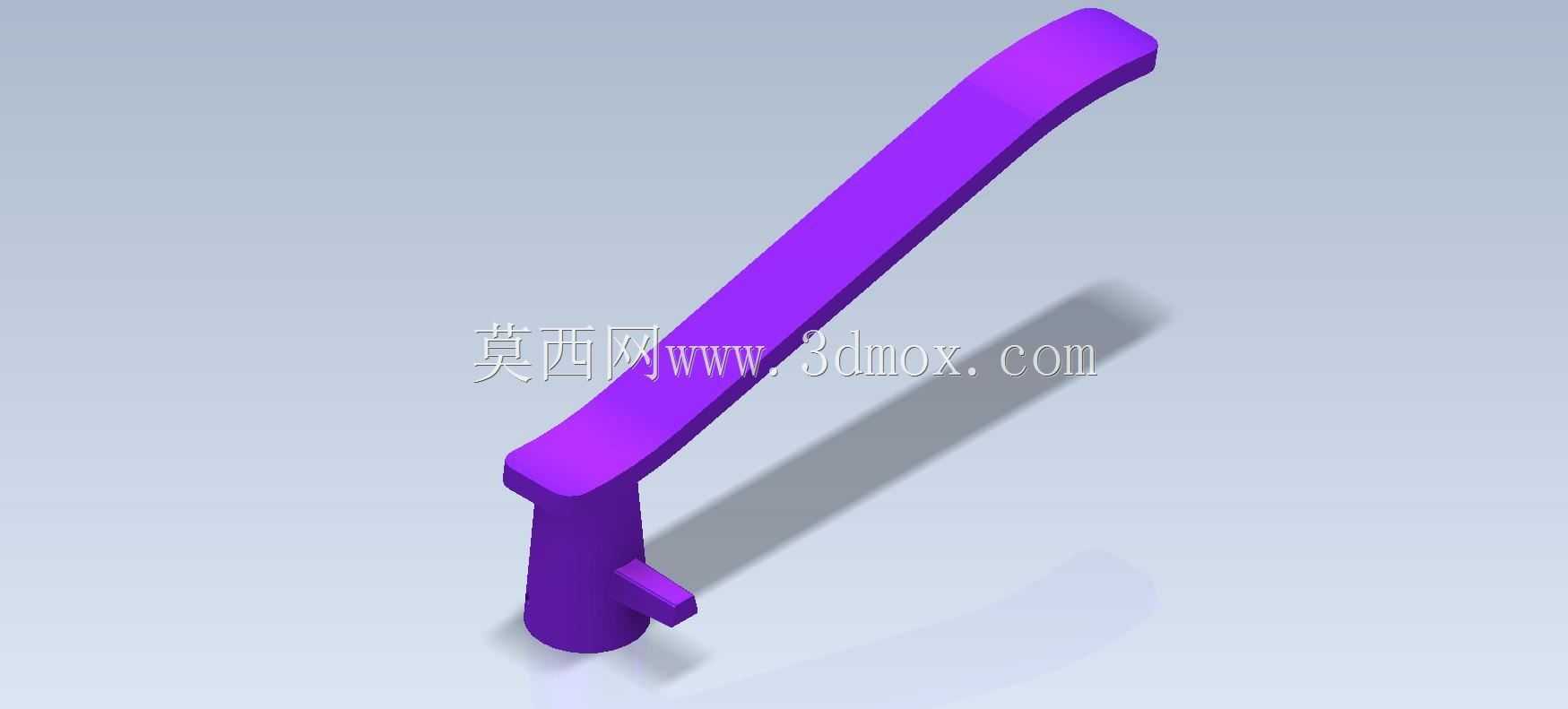

　　这类弧形压紧把手常被用在小型工业设备的舱门锁紧、工装夹具快速压紧、检测仪器侧盖开合这类需要手动施力锁紧的场景中，日常操作时操作人员单手握持弧形杆部施加周向转动力，就能带动下方的柱状安装座完成锁紧或松脱动作，不需要额外搭配扳手类工具，操作效率比传统的螺栓压紧结构高不少，在频繁开合的检修位、工装快换位的适配性很强。从结构设计逻辑来看，整体采用一体化的成型思路，握持段做了大弧度的曲线过渡，没有尖锐的棱角，一方面是贴合人手握持时的掌部曲线，增大接触面积降低长时间操作的压痕不适感，另一方面弧形的力臂设计相比直杆把手，在同等握持位置能获得更长的转动力臂，操作人员施加相同握力时，安装座输出的锁紧扭矩更大，

　　能保证锁紧状态下不会因为设备运行的振动出现松脱。下方的柱状安装座是整个部件的安装基准，设计时需要匹配安装面板的开孔尺寸，安装座的轴向长度要对应安装面板的厚度，预留出锁紧螺母的装配空间，同时安装座根部做了小尺寸的凸台结构，一方面是限制把手的安装到位位置，避免装配时过度下压导致转动卡滞，另一方面凸台和安装面板接触的端面做了平面度要求，保证转动时不会出现偏摆，长期使用也不会出现安装位的磨损旷量。在安装边界的考量上，这类把手转动时的扫掠空间需要在设计阶段提前预留，弧形握持段的最远端距离安装座中心的距离就是转动半径，安装位周边不能有突出的结构件干涉把手的转动行程，通常在布局时会在把手转动的两个极限位置预留至少5mm的安全间隙，

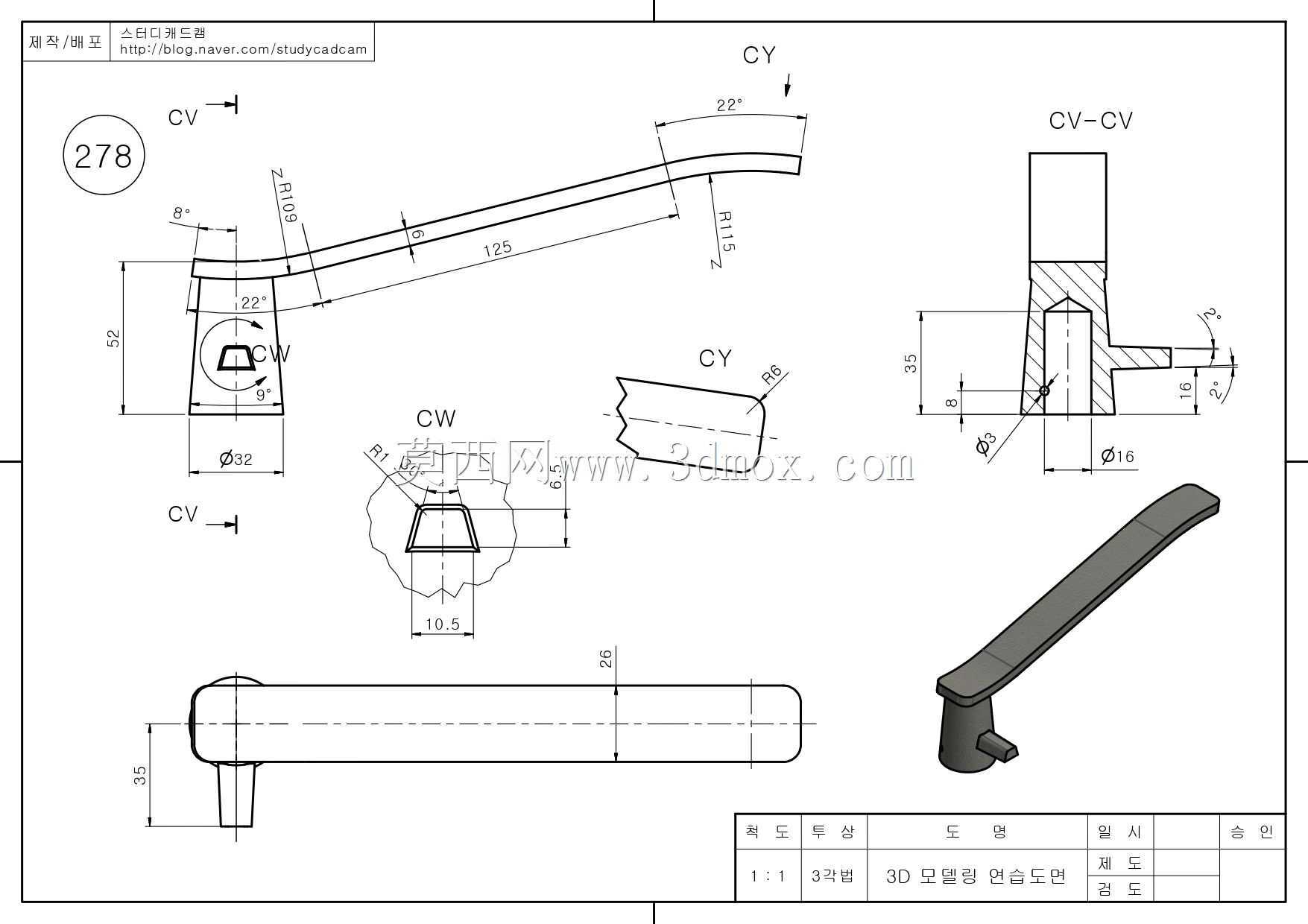

　　避免操作时夹手或者磕碰周边的管线、元器件。从功能特性上看，把手的握持段末端做了向下的微弧收边，操作时手掌不会因为施力打滑从把手末端滑脱，安装座和握持段的连接位置做了圆弧过渡加强，没有应力集中的直角结构，在承受较大的锁紧扭矩时不会出现连接位置断裂的问题，能满足工业场景下上万次反复操作的强度要求。这类把手的材质通常选用增强尼龙或者压铸铝合金，表面做哑光处理，不会因为手汗出现打滑的问题，同时耐油污、耐常见工业切削液的腐蚀，在机加工设备、检测仪器、小型自动化工作站的场景下都能稳定使用。设计建模时需要重点关注握持段的曲面顺滑度，整个弧形杆的截面采用椭圆形截面，相比圆形截面更贴合手指的握持弧度，各个曲面之间的过渡要保证G2连续，

　　避免出现棱边影响握持手感，安装座的同轴度、安装端面的平面度要设定合理的形位公差，保证装配后转动顺畅无卡滞，锁紧时受力均匀不会出现偏载。在实际选型适配时，需要根据所需的锁紧扭矩选择对应长度的把手规格，扭矩需求大的工位选择力臂更长的规格，操作空间受限的工位选择力臂稍短的紧凑型规格，同时要确认安装座的连接形式是螺纹连接还是快拆式连接，匹配不同设备的安装需求。
