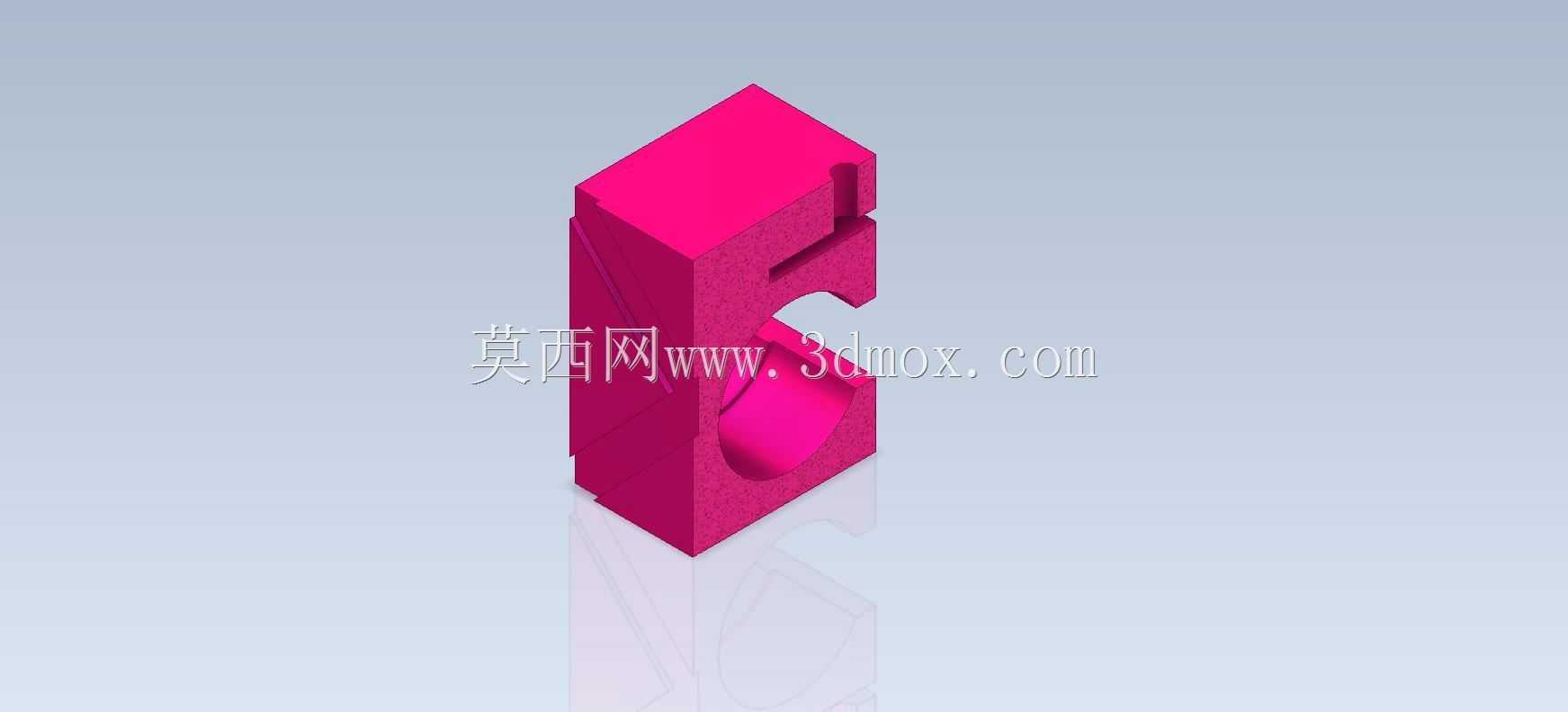

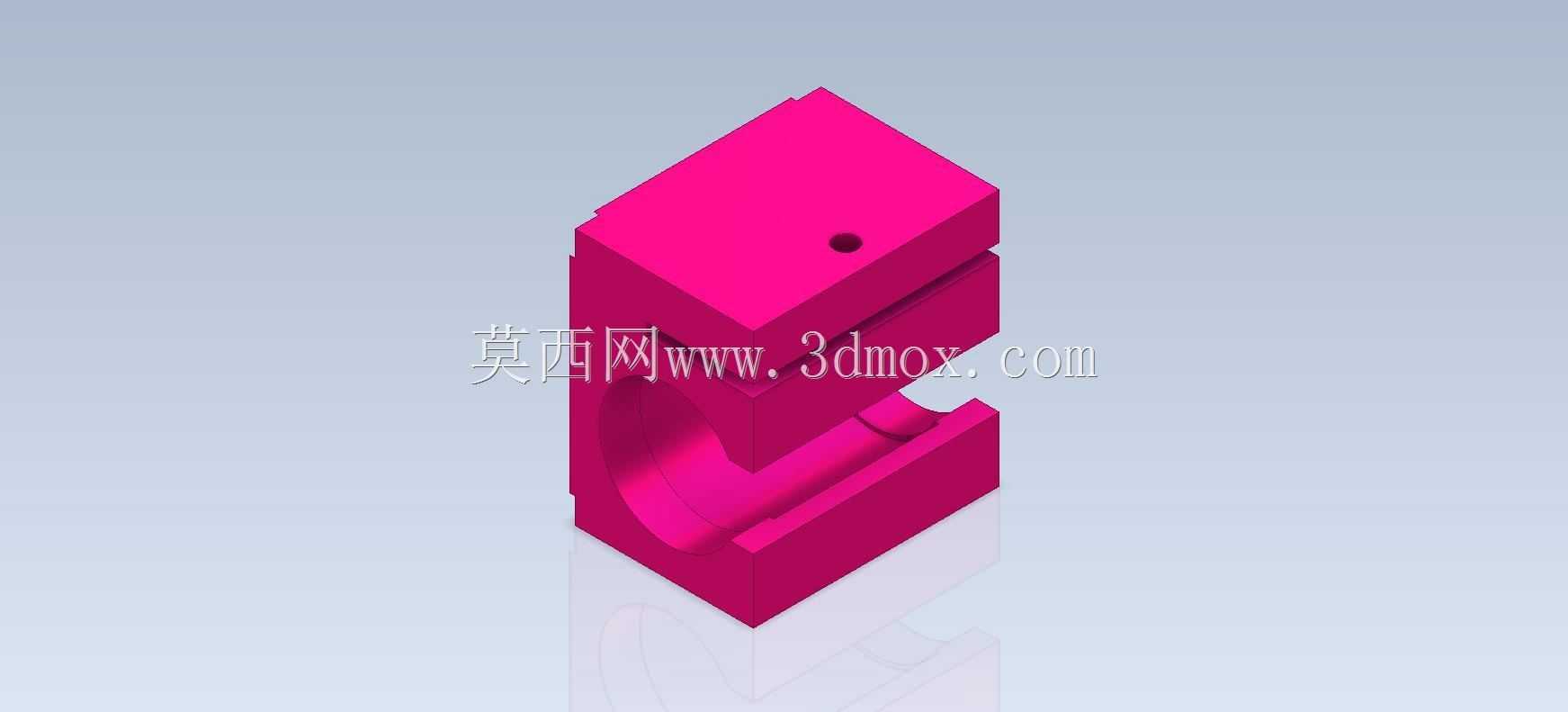

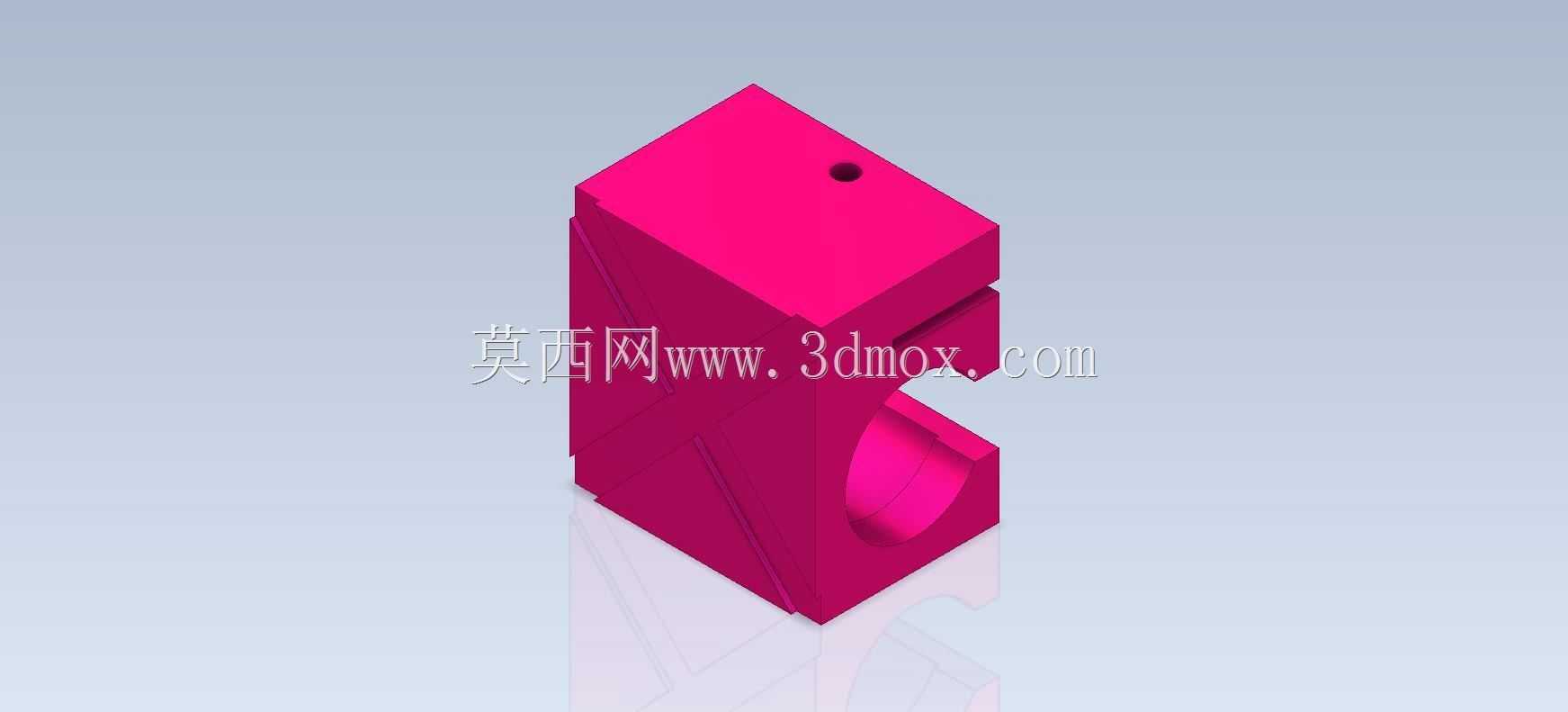

带半圆弧槽的块状机械练习构件

　　在机械结构设计的基础练习场景中，这类带特征切削的块状构件是新手掌握三维建模逻辑、理解实体切削与特征叠加思路的典型载体，同时也能作为小型工装定位块、传感器安装基座的结构原型来参考。从实际应用场景来看，这类构件常出现在小型自动化设备的定位工位、教学实训台的装夹模块中，依靠自身的块状基体提供稳定的安装基准，侧面开出的半圆弧槽可用于容纳圆柱类杆件、传感器探头或者走线，顶面的小孔可作为定位销孔或者紧定螺钉的安装位，实现与相邻构件的快速固定。

　　从设计思路上看，这个构件采用了最基础的长方体基体作为核心承载结构，所有特征都基于这个基体做减法切削，没有多余的曲面或者复杂的异形结构，非常适合初学者掌握拉伸、切除、打孔这些最常用的三维建模命令。设计时首先确定整体的长方体轮廓，保证六个面的平面度满足作为安装基准的要求，之后在基体的一侧切削出阶梯状的缺口，这个缺口可以作为相邻构件的避让位，也能在装夹时提供卡位的基准面；紧接着在缺口下方加工出半圆弧的通槽，圆弧的直径尺寸需要和配套容纳的圆柱件外径做公差匹配，常规的间隙配合会预留0.02到0.05毫米的间隙，方便装配时的顺畅插入，同时不会出现过大的晃动间隙。顶面的小孔采用垂直于顶面的直孔设计，孔的深度不需要打通整个基体，只需要满足紧定螺钉或者定位销的旋入深度要求即可，孔口可以根据实际装配需求做微小的倒角，避免安装时刮伤零件表面或者产生毛刺。

　　从外形尺寸与安装边界来看，这类练习构件的整体长宽高比例控制在2:1:3左右，属于比较规整的块状结构，安装时只需要保证底面与安装台面完全贴合，侧面的半圆弧槽轴线与配套圆柱件的轴线保持同轴，就能满足使用要求。安装边界上需要注意，半圆弧槽的开口方向不能有其他构件遮挡，保证圆柱件可以从侧面顺利装入槽内，顶面小孔的上方要预留出扳手或者螺丝刀的操作空间，方便后续的螺钉锁紧或者销钉敲入作业。在实际的建模练习过程中，做这个构件的时候需要重点关注特征的先后顺序，先做基体再做切削特征，避免出现特征建模失败的情况，同时要注意各个特征之间的尺寸约束，比如半圆弧槽的中心高度要和相邻构件的中心高度保持一致，顶面小孔的位置要避开下方的半圆弧槽区域，防止打孔时打穿槽壁导致结构强度下降。

　　从功能特性上来说，这个构件虽然结构简单，但是集成了块状基准、槽位容纳、孔位固定这三个最常见的机械结构功能，没有冗余的设计，所有特征都服务于实际的装配需求。作为练习模型，它能帮助建模者快速建立从二维草图到三维实体的建模思维，理解不同特征在实际机械结构中的作用，避免只会操作软件命令却不理解结构实际用途的问题。在实际的小型设备应用中，这类结构经过尺寸调整后，还可以作为行程开关的安装块、小型气缸的限位块来使用，只需要根据实际安装的元器件尺寸调整半圆弧槽的直径、顶面小孔的位置和孔径，就能快速适配不同的使用场景，结构的通用性很强。建模过程中还要注意各个切削面的拔模角度，如果是采用机加工的方式制作这个零件，不需要额外添加拔模斜度，只需要保证各个面的垂直度即可；如果是采用3D打印的方式制作，可以在垂直方向添加微小的拔模角度，方便打印完成后支撑的去除，同时保证零件的尺寸精度。
