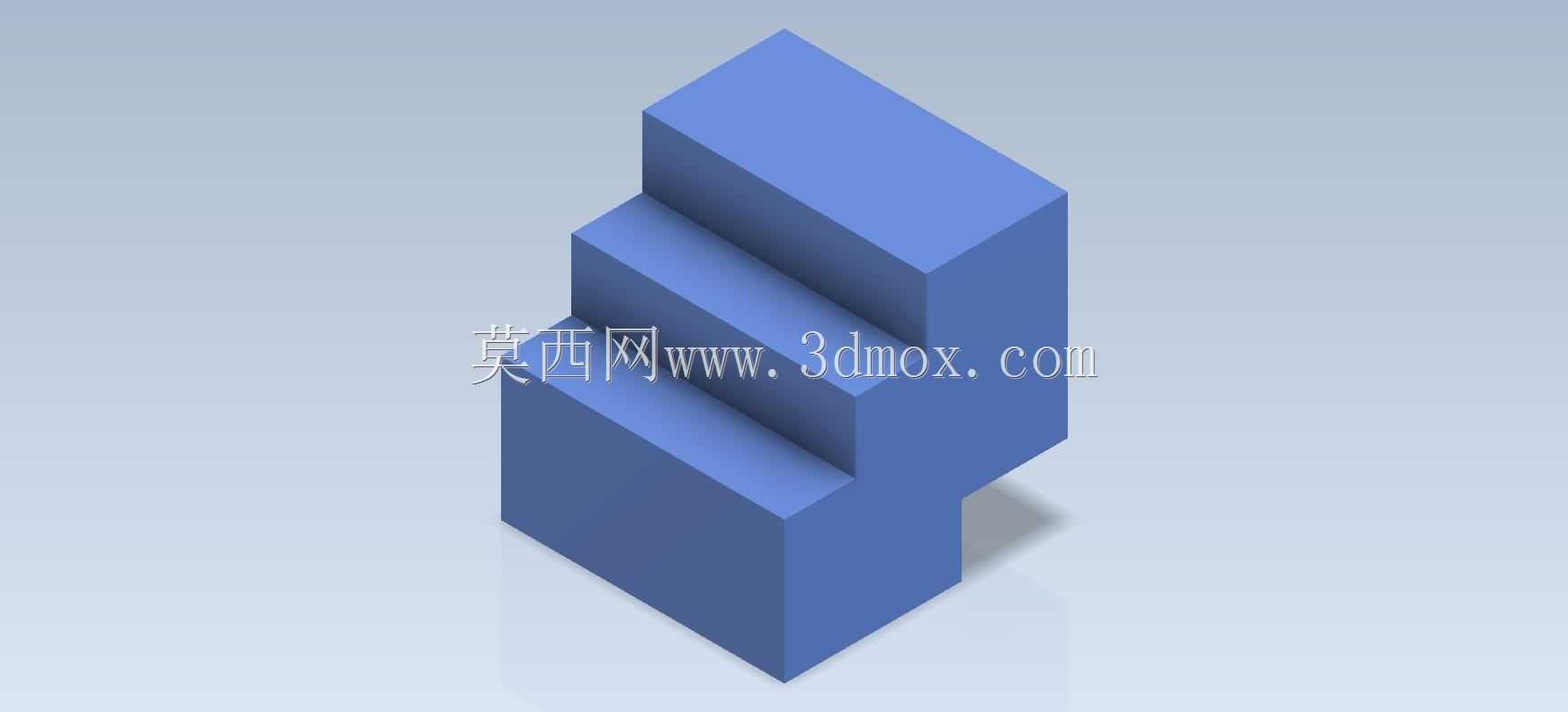

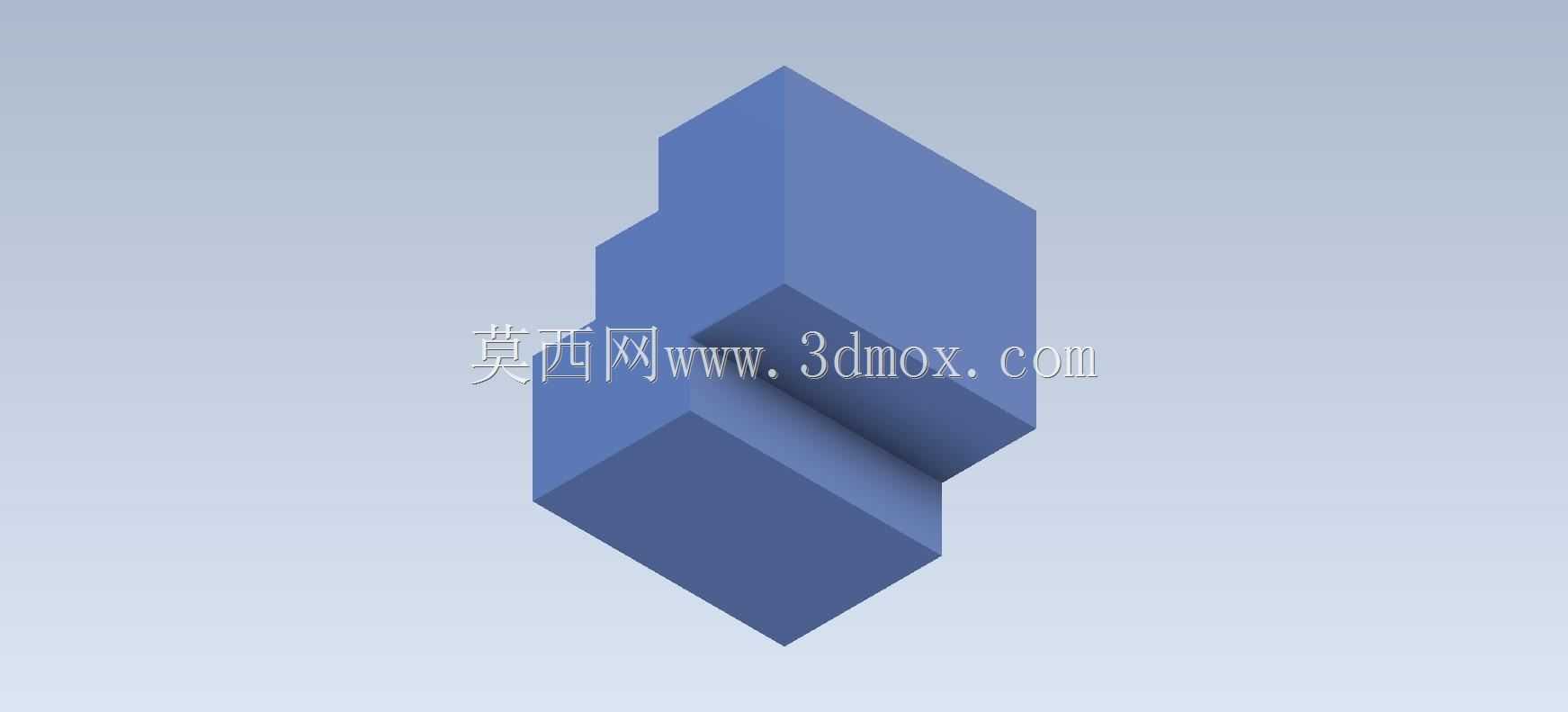

阶梯式块状实体三维建模练习构件

　　这类阶梯式块状实体构件，常作为机械结构设计入门阶段的建模练习载体，也可在工装夹具的定位支撑模块、自动化输送线的挡停块、小型设备的垫高基座等场景中找到实际应用。从实际工程使用角度看，这类阶梯结构的核心作用是实现不同高度平面的过渡承载，可同时适配两种不同高度的工件定位需求，无需额外叠加垫片或调整支撑件高度，在小空间的工位布局中能减少零件数量，降低装配累积误差。

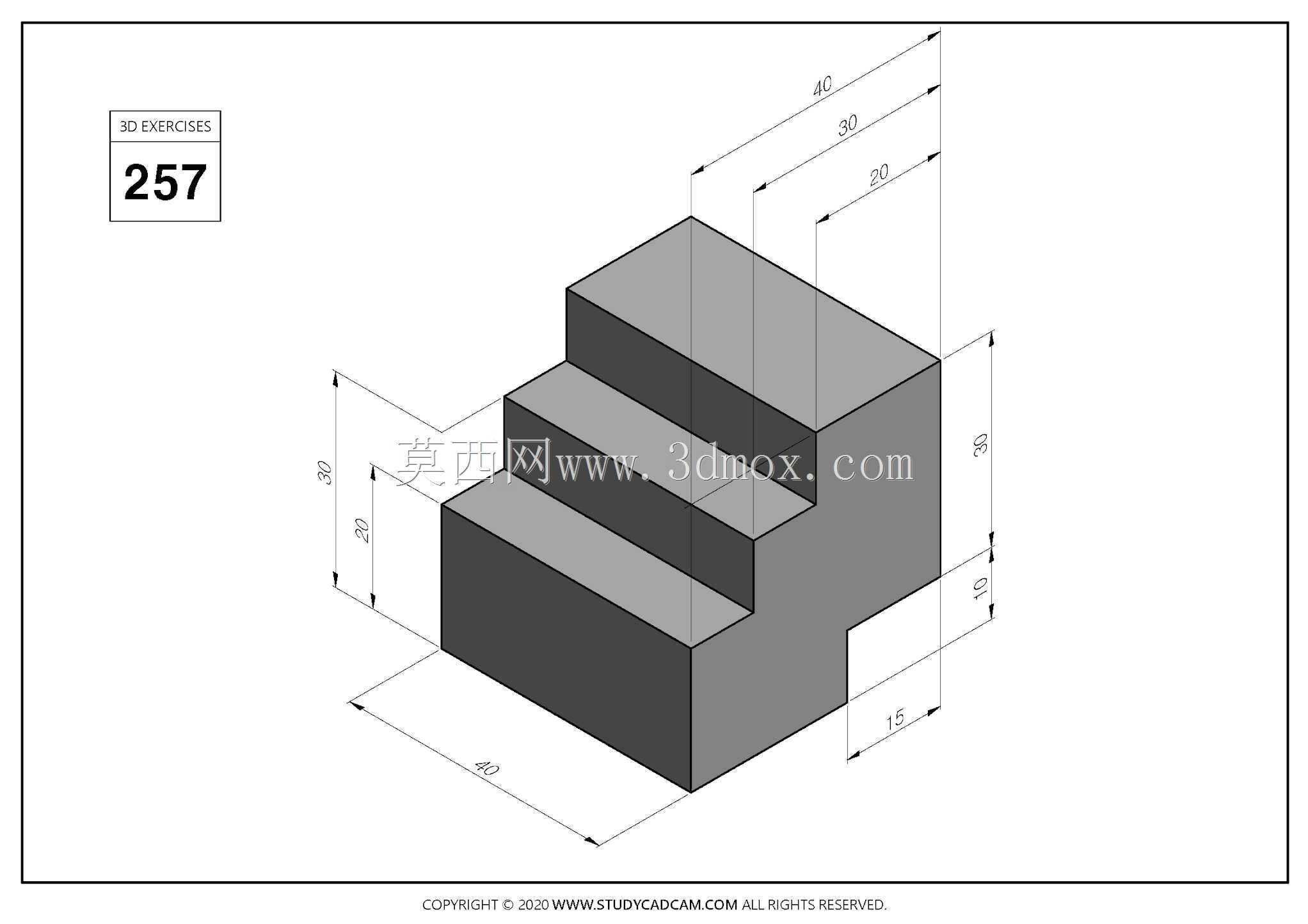

　　设计这类构件时，首先要明确各阶梯面的承载需求，不同高度的台阶面如果用于支撑工件，需要保证对应平面的平面度公差在合理区间，避免工件放置后出现倾斜。建模过程中要优先确定基准面，通常以构件的底面作为安装基准，所有阶梯的高度尺寸都从该基准面开始标注，保证加工时的尺寸链闭环，避免出现尺寸累积偏差。三个阶梯的宽度与深度尺寸需要匹配对应接触工件的支撑面大小，若支撑面过窄会导致工件放置不稳，过宽则会浪费材料、增加构件整体重量。

　　从安装边界来看，这类块状构件的底面通常设计为完整平面，可通过螺栓锁紧或者胶粘的方式固定在安装基板上，安装时需要保证底面与安装面完全贴合，避免出现悬空导致受力后台阶面变形。构件的棱边位置根据使用场景选择是否做倒角处理，如果是用于人员可接触的设备外侧，需要做小圆角倒角避免锐边划伤，如果是设备内部的定位构件，可保留锐边保证定位精度。外形尺寸的设定需要匹配安装空间的预留大小，整体高度不能超过周边运动部件的最低行程位置，避免出现运动干涉；横向尺寸要留出安装孔的布置空间，螺栓孔的位置要避开构件内部的应力集中区域，防止锁紧时构件出现开裂。

　　在实际建模练习中，这类构件能帮助设计者熟悉拉伸、布尔运算等基础建模命令的使用，理解基准选择对整体建模效率的影响，同时建立尺寸链的基本概念——每一个台阶的高度差都直接影响后续装配的适配性，不能随意标注尺寸。实际生产中这类构件多采用45号钢或者铝合金加工，若用于承重场景则需要选择强度更高的钢材，若用于轻量化场景则优先选用铝合金，表面根据使用需求做发黑或者阳极氧化处理，提升防锈能力与表面耐磨性。需要注意的是，阶梯的交接位置要避免出现应力集中的直角缺口，如果是承受交变载荷的场景，需要在台阶交接处做小圆角过渡，分散应力，延长构件的使用寿命。这类看似简单的块状构件，其实是复杂机械结构设计的基础单元，很多复杂的箱体、支座类零件，本质上都是这类阶梯块结构的延伸与组合，掌握这类基础构件的设计逻辑，能为后续复杂零件的建模与结构设计打下扎实的基础。
