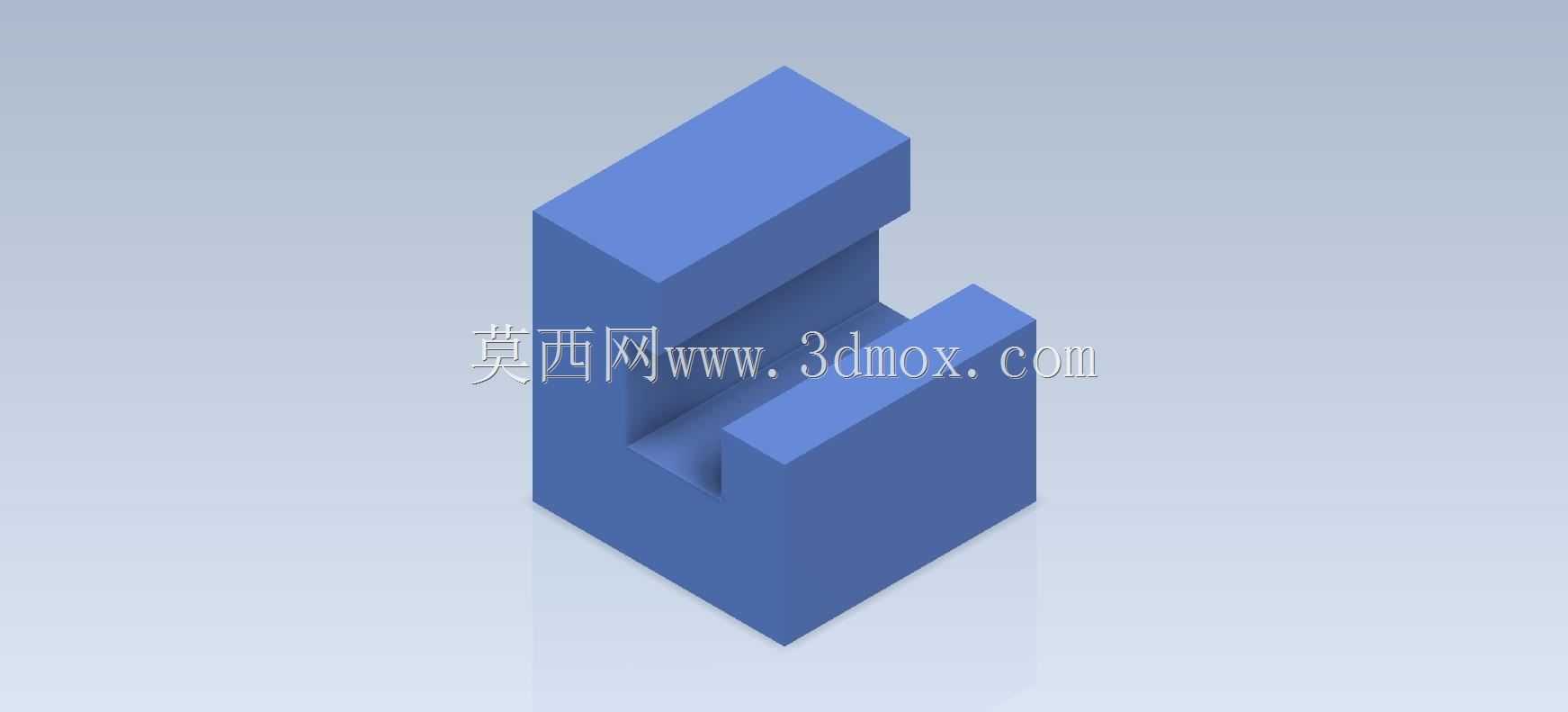

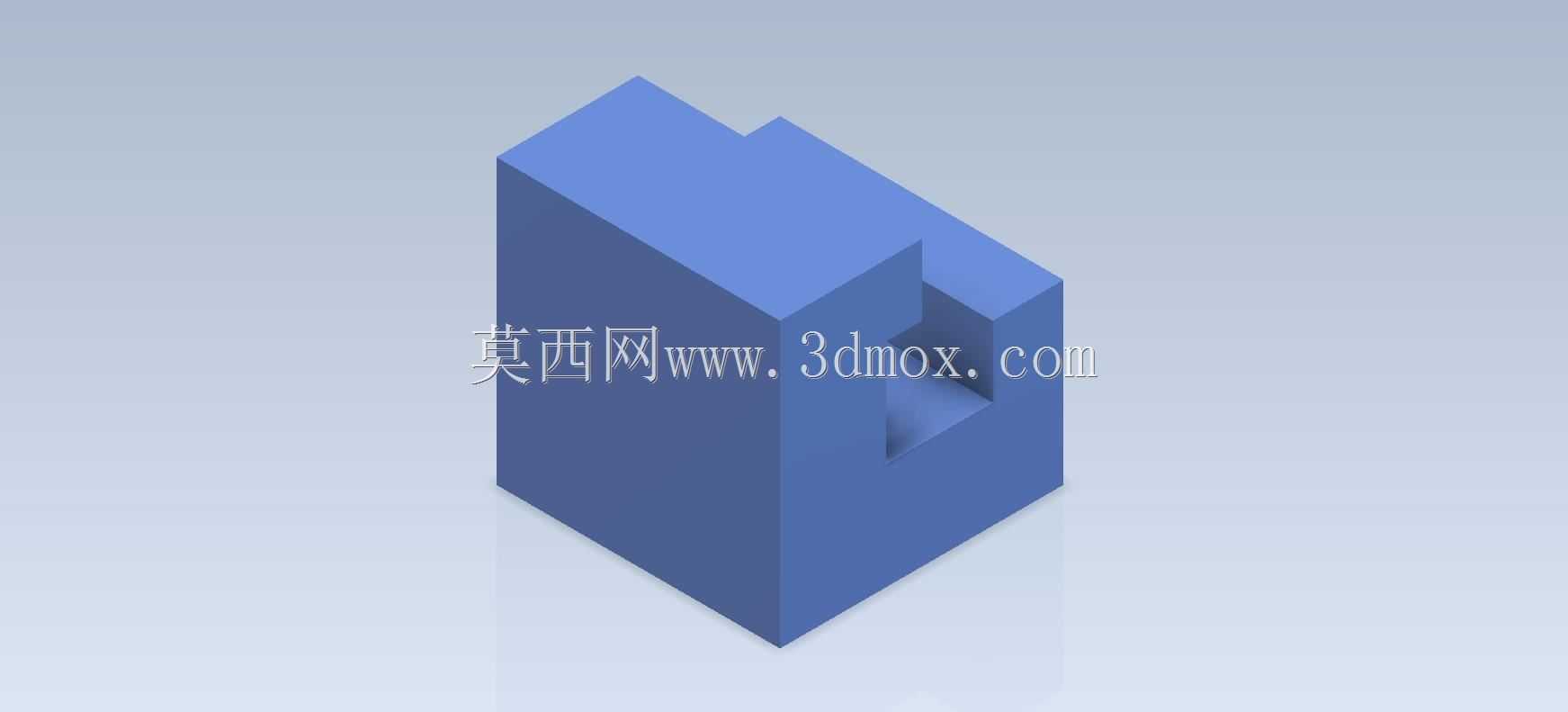

这类凹形块状实体结构,在机械设计入门建模练习、工装定位块设计、小型设备限位结构设计场景中十分常见,很多刚接触三维建模的从业者,都会从这类规则几何体组合的结构开始练习,掌握拉伸、切除等基础建模命令的使用逻辑,同时理解实体结构的空间配合关系。从实际工业应用来看,这类结构常作为自动化生产线中的定位挡块使用,安装在输送线侧边或者工装夹具的基座上,对经过的工件进行侧向或者端面定位,限制工件的两个移动自由度,保证工件在加工、装配环节的位置精度,避免工件偏移导致的加工误差或者装配错位。
从结构设计思路来看,这个实体采用对称式凹形布局,主体为长方体基体,在单侧开设通槽结构,槽体的两个侧壁平行度、槽底与基体底面的垂直度是设计时需要重点控制的形位公差,这类公差直接决定了该零件作为定位件使用时的定位精度。建模过程中,首先绘制基体的矩形草图,拉伸得到主体方块,之后在对应端面绘制槽体的矩形轮廓,通过拉伸切除命令得到凹形槽结构,整个建模过程没有复杂曲面,全部采用规则平面与直角过渡,符合基础练习类模型的设计逻辑,也适配实际生产中铣削加工的工艺要求,普通立式铣床即可完成该零件的全工序加工,不需要特殊刀具或者复杂装夹方案。

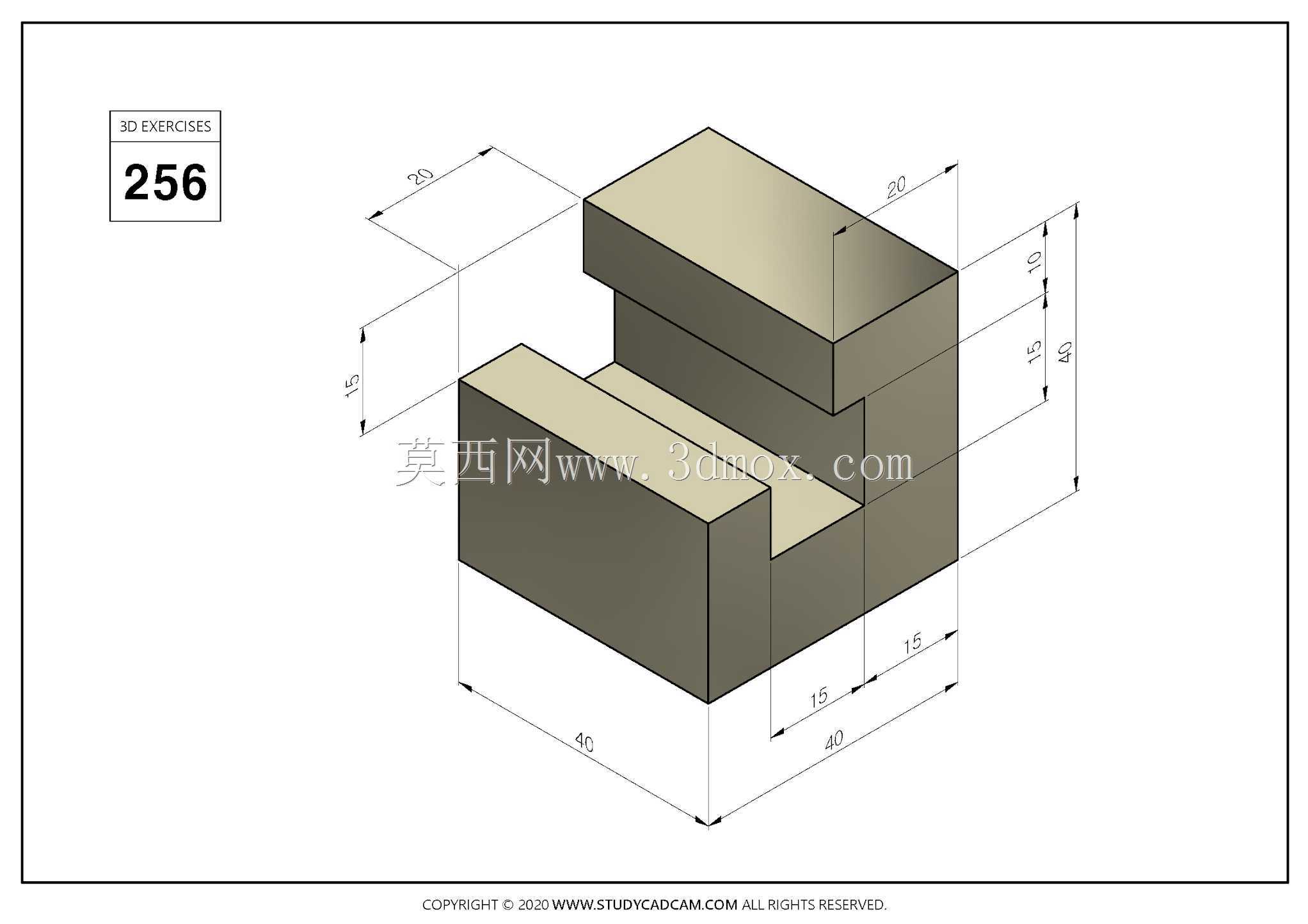

从外形尺寸与安装边界来看,这类零件的整体尺寸通常根据实际使用场景确定,作为练习模型时,尺寸比例遵循机械设计的常规比例,槽宽与槽深的比例控制在1:1到2:1之间,避免槽壁过薄导致结构强度不足,也避免槽体过窄失去定位作用。实际生产中使用这类定位块时,通常会在基体的底面或者背面开设沉头孔,通过内六角螺丝将其固定在设备基座或者工装板上,安装时需要保证槽体的定位面与工件的运动方向垂直或者平行,根据定位需求调整安装角度,安装后需要打表检测定位面的平面度与位置度,确保定位误差在允许范围内。
在功能特性方面,这类一体式凹形实体结构没有活动部件,整体刚性好,抗冲击能力强,在频繁的工件接触碰撞场景下不容易出现变形,相比拼接式的定位结构,一体式结构的装配误差更小,长期使用后的位置保持性更好,维护成本极低,只需要定期检查固定螺丝是否松动、定位面是否出现磨损凹痕即可,当定位面磨损量超过允许公差时,直接更换新的零件即可,备件加工成本低,加工周期短,适合在各类通用工装、输送设备、检测夹具中批量使用。
很多初学者在练习这类模型建模时,容易忽略结构的工艺性,比如槽体的内角如果设计成直角,实际铣削加工时由于铣刀存在圆角,无法加工出完全清角的内角,因此在实际生产用的零件设计中,通常会在槽体内角处设置退刀槽或者允许的工艺圆角,避免加工时出现干涉,而作为纯建模练习的模型,直角结构可以帮助练习者掌握草图的精确约束、拉伸特征的方向控制等基础技能,理解三维空间中实体的布尔运算逻辑,为后续复杂零件的建模打下基础。这类结构虽然简单,但是涵盖了机械零件设计中最基础的形体组合逻辑,很多复杂的箱体类、夹具类零件,都是从这类基础方块结构通过多次特征叠加、切除得到的,掌握这类基础结构的建模与设计要点,是机械结构设计人员入门的必经环节。
