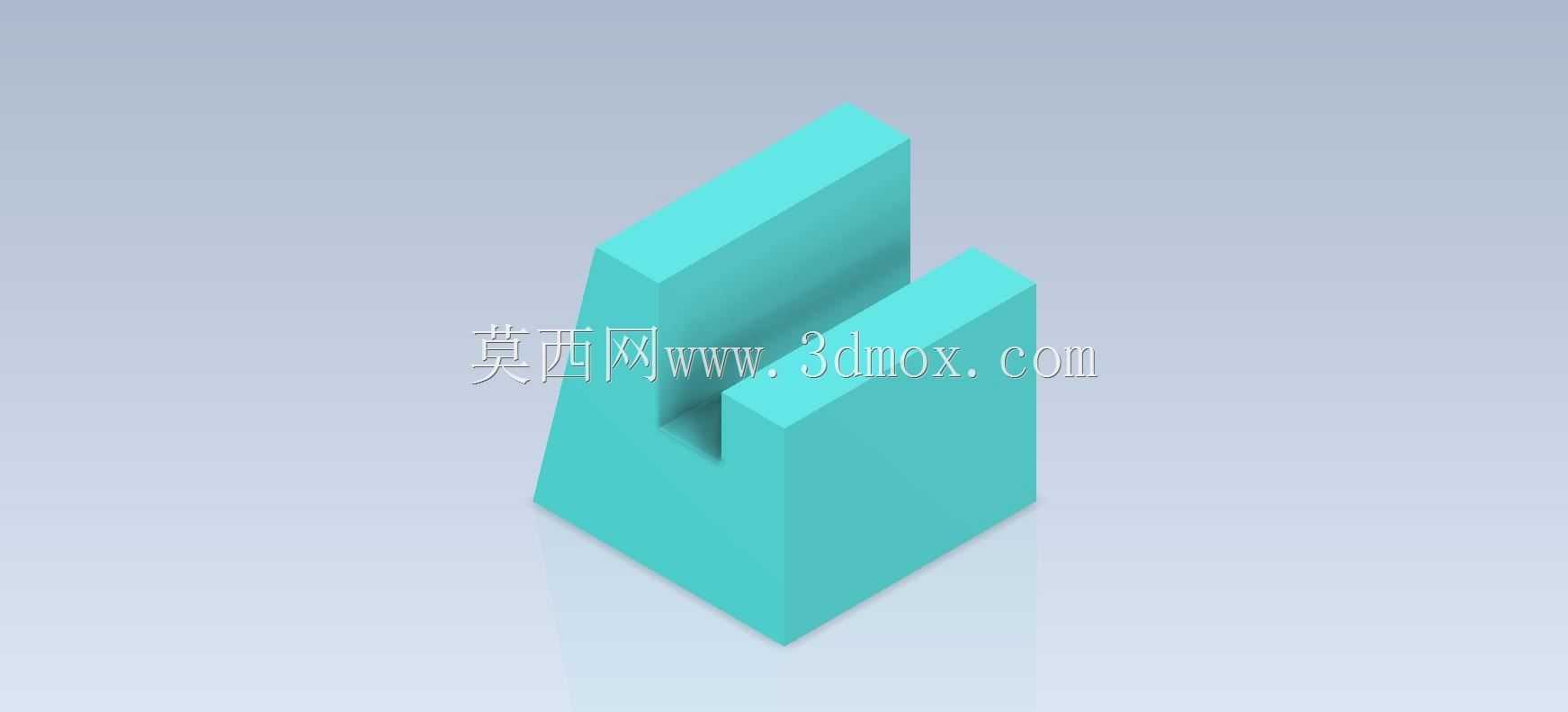

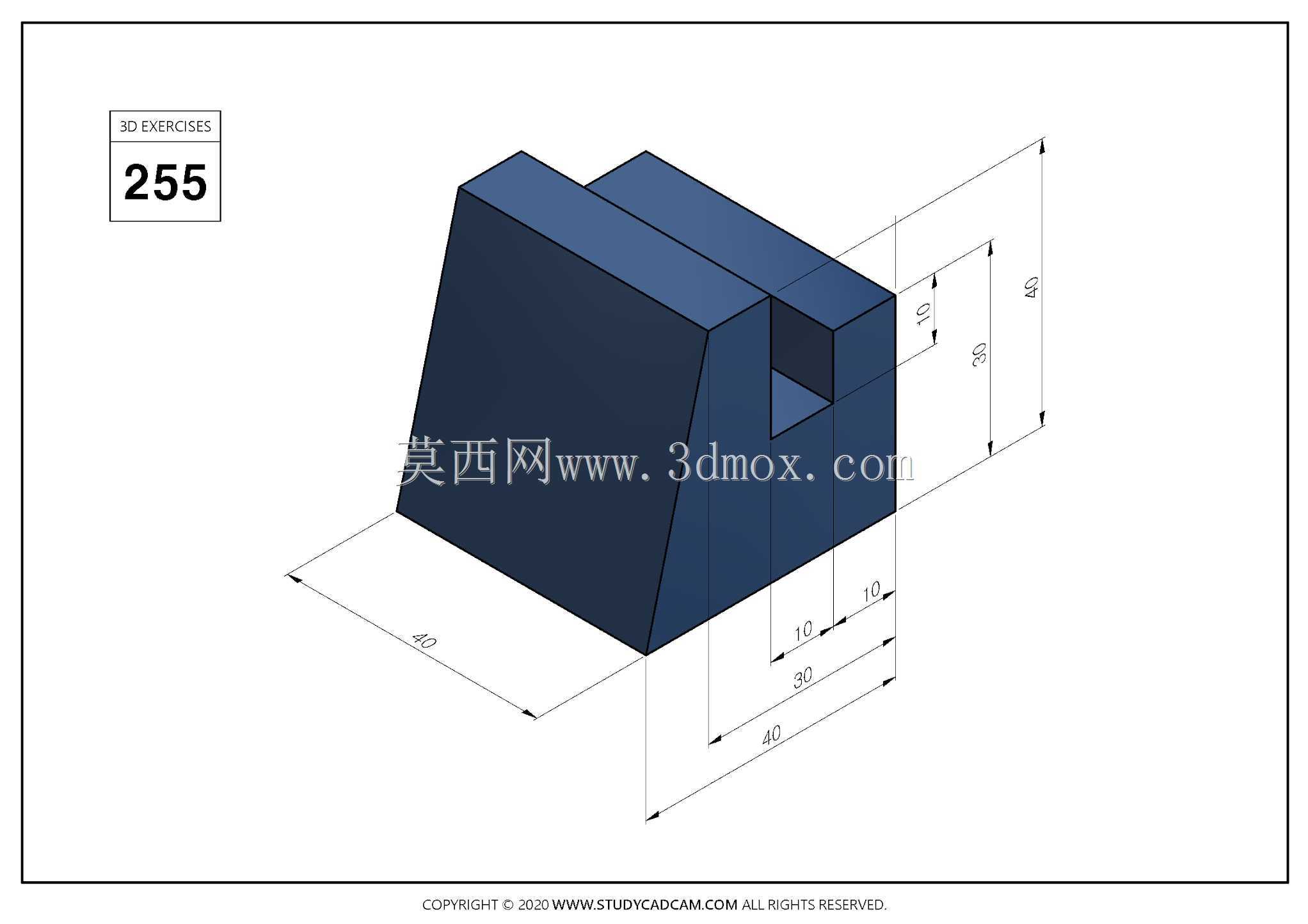

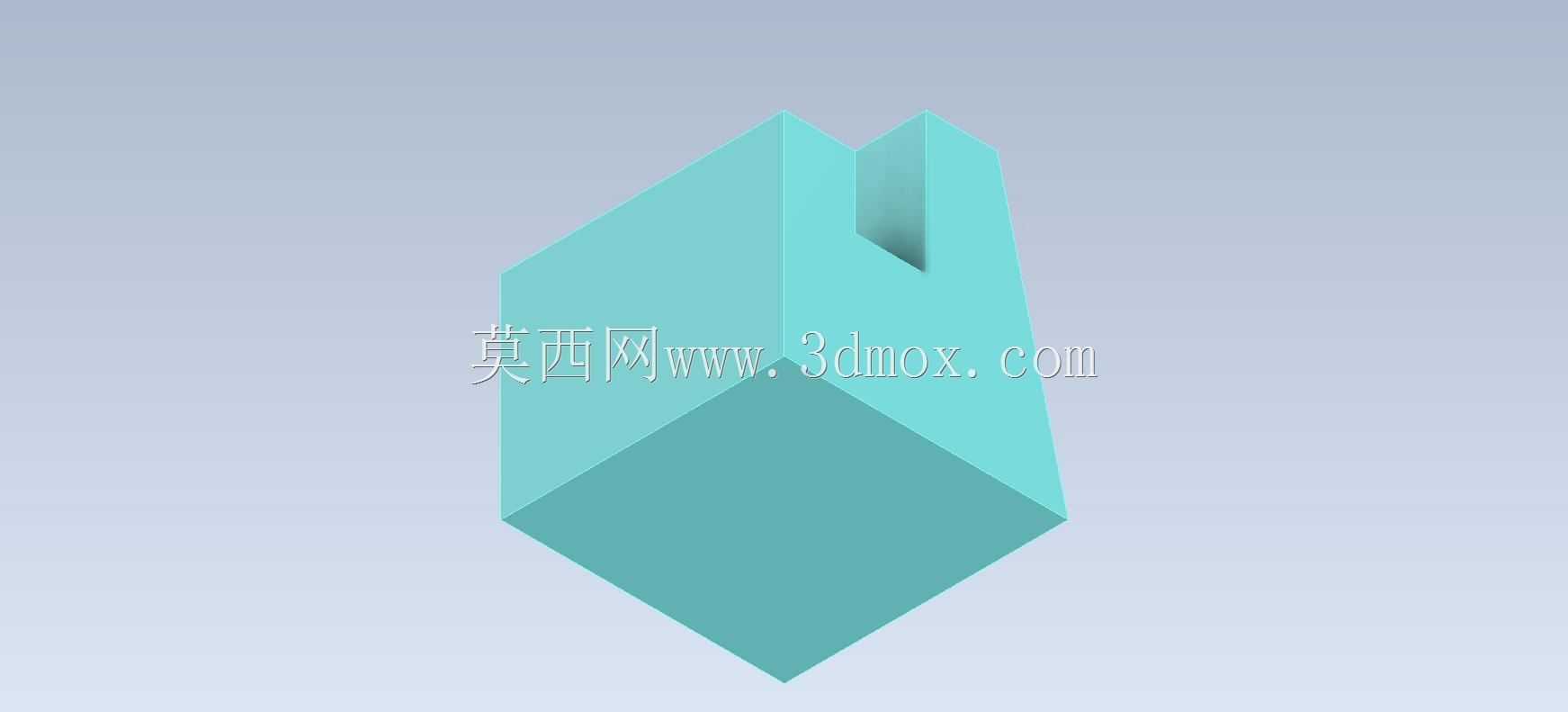

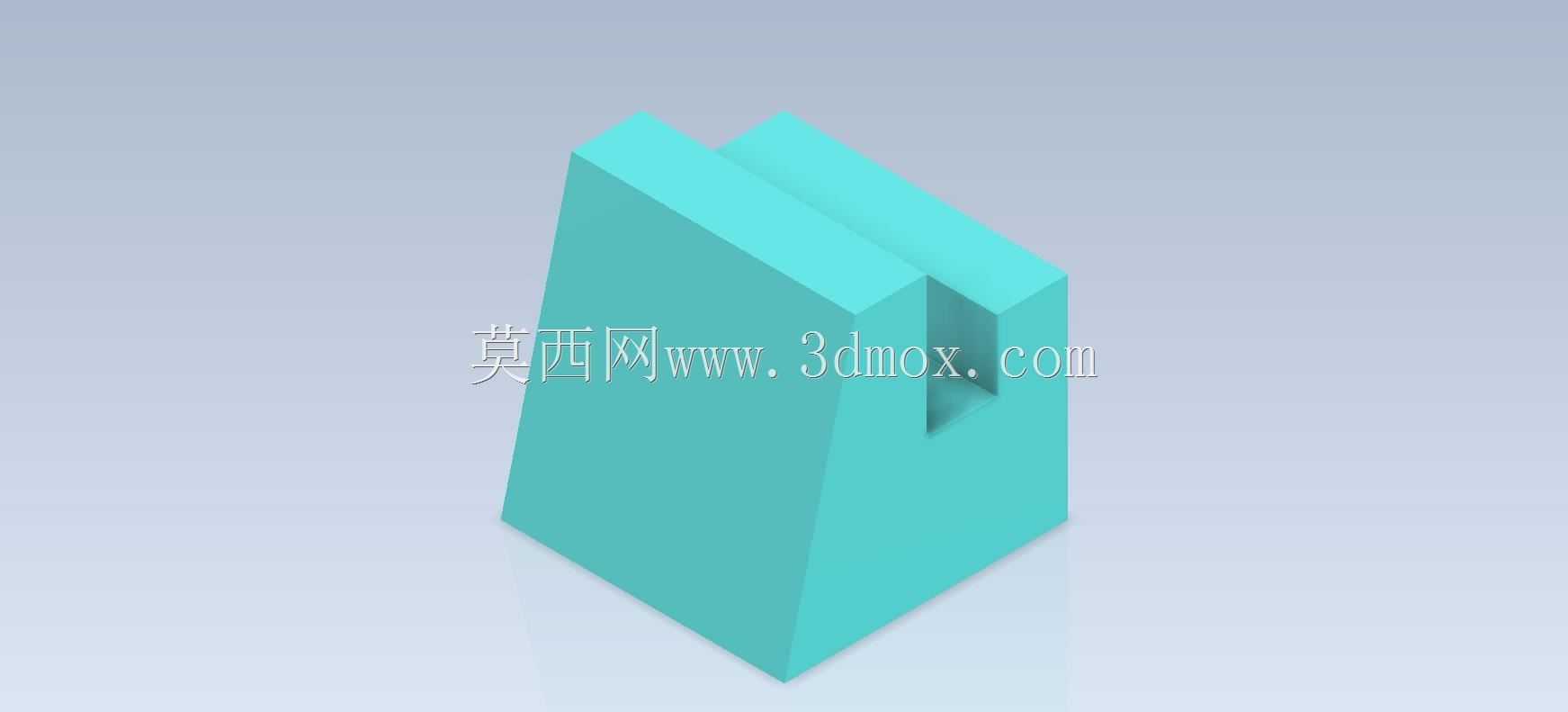

在工装夹具、小型检测工位以及轻型物料承载的场景里,这类带单侧开槽的斜置楔形块是很常见的定位支撑元件,很多入门建模练习会选取这类结构,恰恰是因为它涵盖了实体建模里最常用的拉伸、拔模、切除等核心操作,同时对应的实际零件在生产现场的使用频率极高,并非凭空设计的几何练习件。从实际使用场景来看,这类楔形块常被用作可调高度的辅助支撑,在工装台面上配合不同厚度的工件做快速垫高,侧面的开槽并非装饰结构,而是用来穿装锁紧螺栓,当楔形块调整到目标支撑高度后,螺栓可顺着槽的长度方向滑移到对应位置,锁紧后即可将支撑块固定在工装基板上,避免支撑受力后发生滑移偏移。从结构设计思路上看,主体采用带拔模斜度的楔形构型,相比等厚度的方块支撑,
一方面可以通过沿斜面方向的位移实现支撑高度的连续微调,不需要准备多组不同厚度的垫铁块,减少工装配件的储备数量;另一方面斜置的侧壁在承受垂直方向的载荷时,能将部分竖直载荷分解到水平方向,配合槽内螺栓的锁紧力,整体的抗滑移稳定性比平垫结构更好。设计时需要重点关注几个尺寸边界:首先是楔形块的底面平面度,作为安装基准面,平面度公差需要控制在0.05mm以内,避免安装后出现晃动,影响支撑精度;其次是侧面开槽的宽度与深度,槽宽要匹配常用的M6、M8锁紧螺栓的杆径,预留0.2-0.3mm的间隙方便螺栓滑移,槽的深度不能超过主体厚度的三分之一,避免开槽位置出现应力集中,在承受较大支撑载荷时发生断裂;另外楔形面的倾斜角度一般控制在5-15度之间,
角度过小会导致高度调整的行程不足,角度过大则会让锁紧后的自锁性能下降,受振动载荷时容易出现高度回落的问题。从建模逻辑上看,这类零件不需要复杂的曲面操作,首先绘制底部的矩形草图,拉伸到基础高度后,通过拔模命令生成倾斜的侧壁,之后在侧面对应位置绘制槽的轮廓,执行拉伸切除即可完成主体结构,最后对所有锐边做0.5mm的倒角处理,避免安装使用时划伤操作人员,同时也能消除零件加工时的锐边毛刺。在实际安装使用时,这类支撑块的底面需要与工装基板的表面完全贴合,不能有切屑、杂物垫在接触面之间,否则会导致支撑高度出现偏差,穿装螺栓时要注意螺栓头的沉台深度要足够,保证螺栓头完全沉入槽内,不会突出楔形块的支撑面,避免影响工件的放置。
很多初学者在做这类基础建模练习时,容易忽略拔模角度的方向与开槽的位置公差,往往只做出几何外形,没有考虑实际加工和装配的工艺性,比如开槽的位置如果过于靠近楔形块的薄壁侧,会导致局部壁厚过薄,加工时容易出现变形,使用时也容易因为应力集中出现开裂;如果拔模方向搞反,会导致楔形块的支撑面比底面更小,放置时的稳定性会大幅下降。这类结构虽然简单,却是很多复杂工装支撑结构的基础单元,在自动化生产线的工件定位工位、检具的辅助支撑模块、甚至小型设备的调平脚垫结构里,都能看到这类楔形开槽结构的衍生设计,掌握这类基础结构的建模要点与设计逻辑,能为后续复杂工装结构的设计打下扎实的基础,也能在建模过程中建立起工艺与结构匹配的设计思维,避免做出只存在于三维空间里、无法实际加工使用的无效模型。
