阶梯凸台带缺口实体练习建模

　　这类阶梯凸台带侧部缺口的实体结构，在机械领域的工装定位块、小型设备安装基座、传感器安装支架类零件中十分常见，很多入门级结构设计练习都会选用这类构型，核心是帮助建模者掌握拉伸、切除、基准对齐这类基础建模逻辑，同时理解零件实际装配中的边界约束要求。从实际应用场景来看，这类块状实体常作为自动化生产线中小型检测元件的安装载体，侧部的缺口结构一方面是为了避让相邻工位的走线或者传动杆件，另一方面也能在零件安装时起到快速定位的作用，不需要额外加工定位销孔就能通过缺口卡入预装的定位凸条，缩短装配调试的时间。

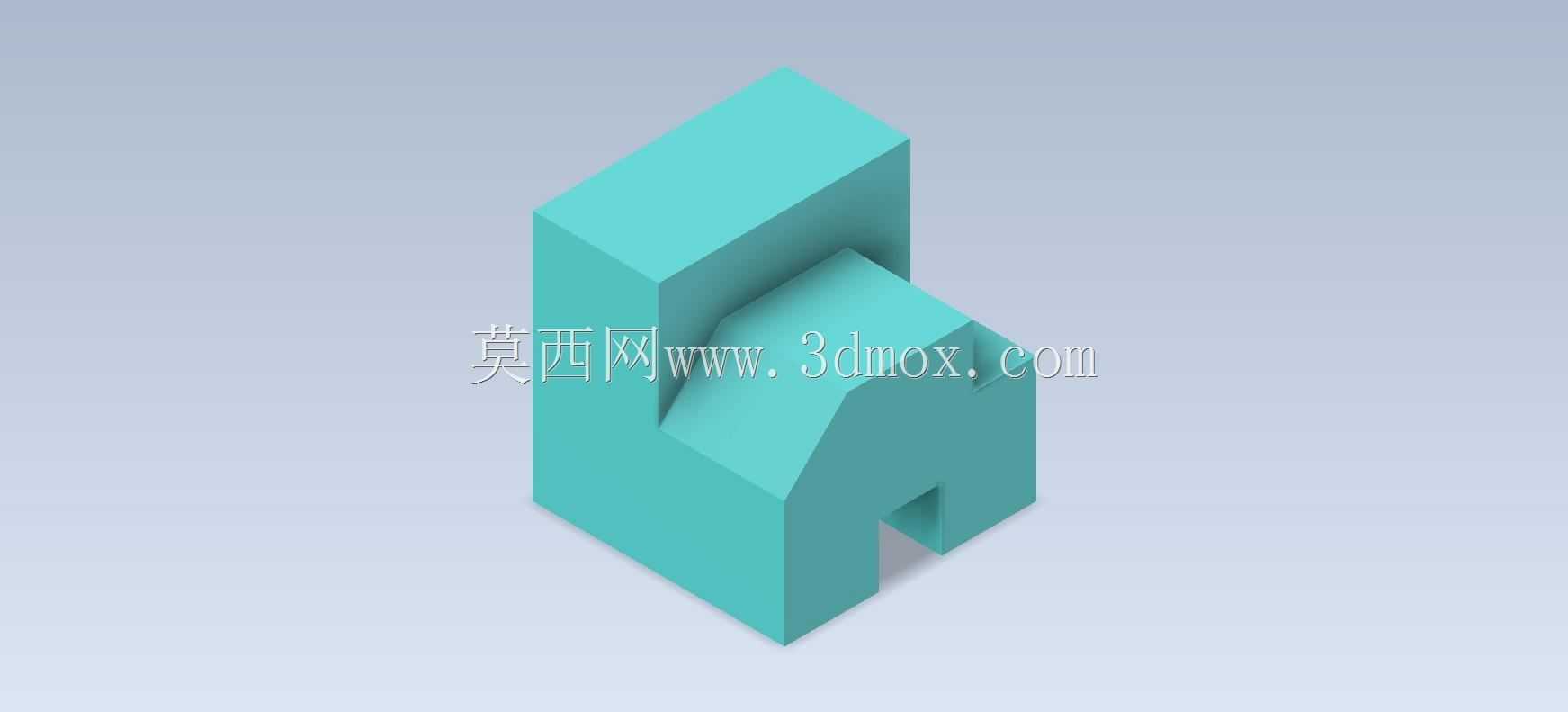

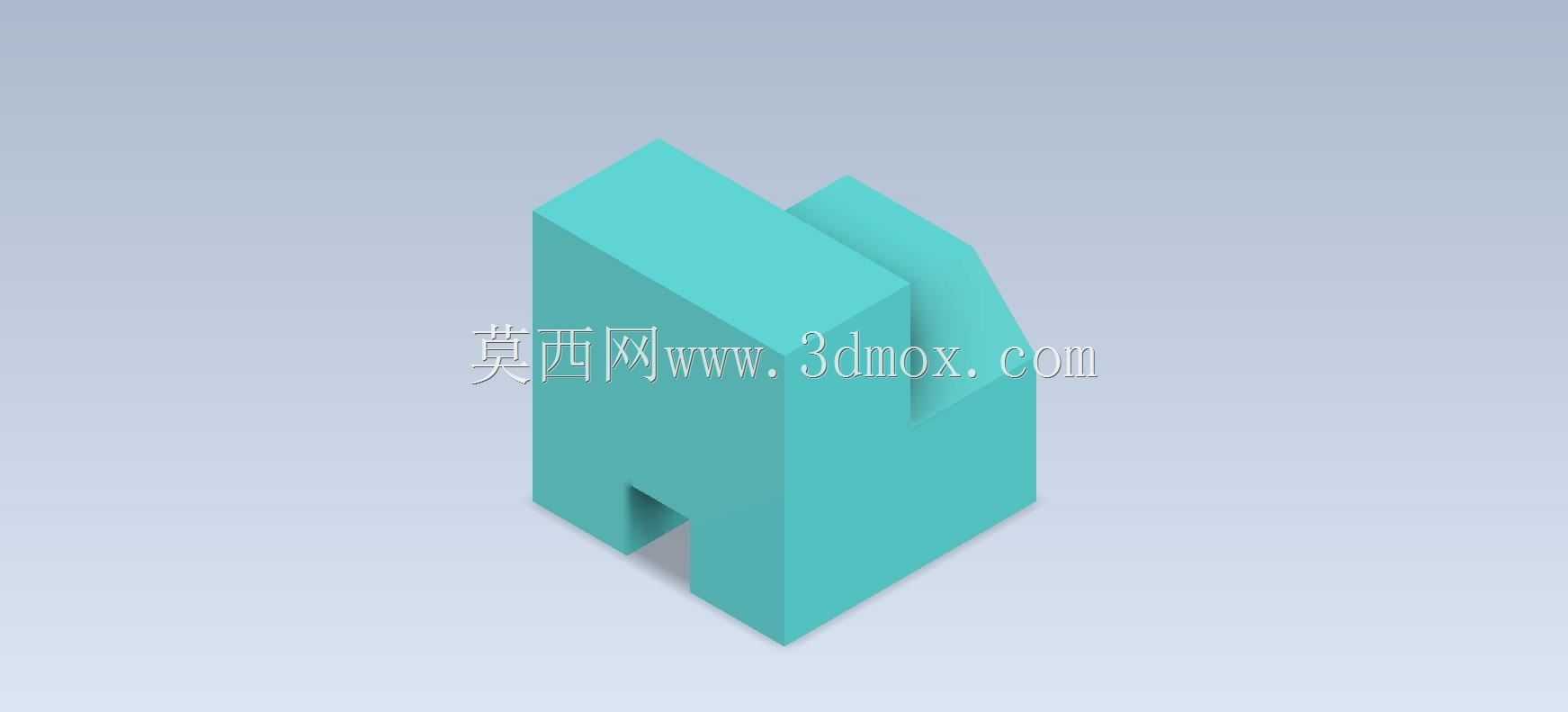

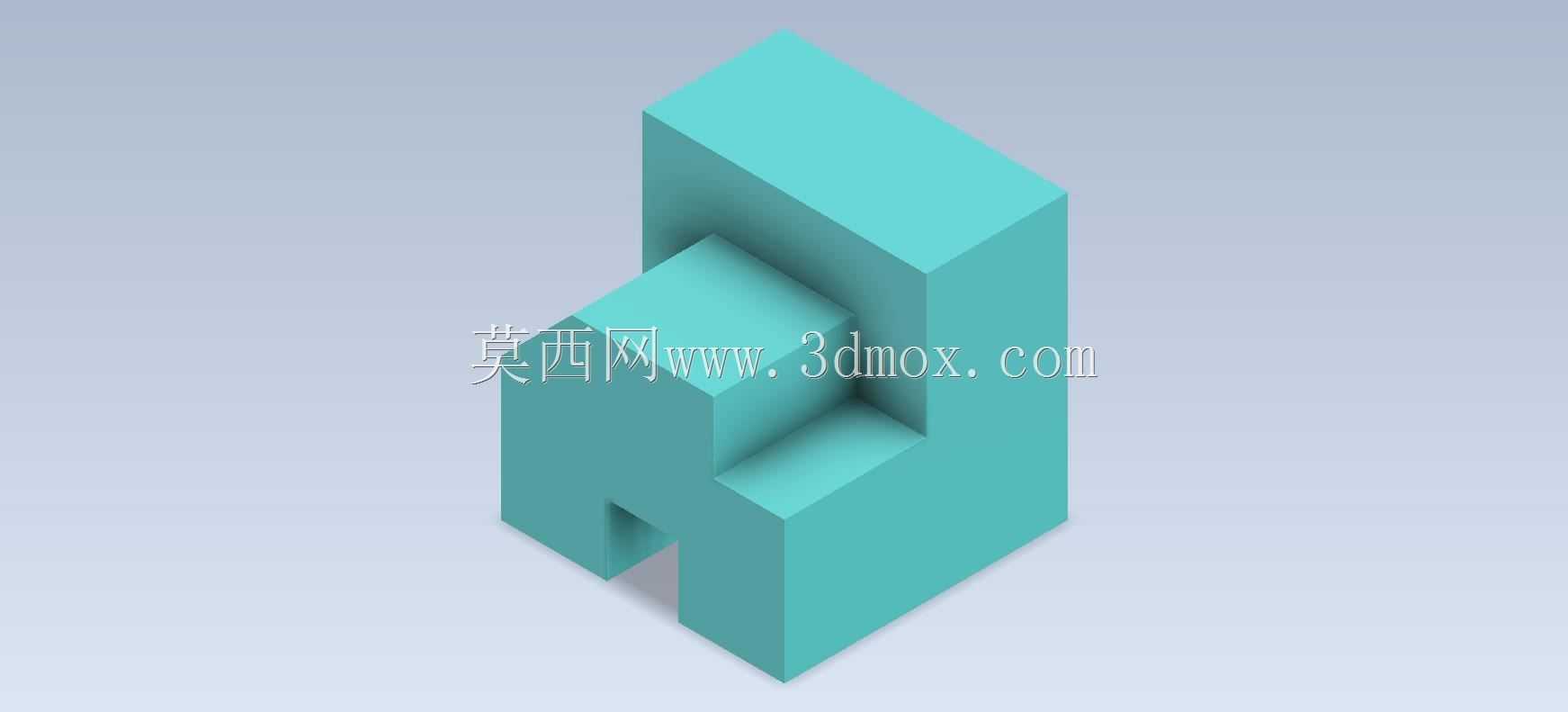

　　从设计思路层面拆解这个零件，整体采用正交垂直的结构布局，所有棱边均为直角过渡，没有复杂的曲面特征，这种设计的核心考量是降低加工难度，普通铣床或者3D打印都能快速完成制作，不需要多轴联动的加工设备，非常适合教学场景下的快速打样验证。主体的阶梯凸台结构分为高低两个层级，高层凸台的顶面可以用来安装需要一定高度差的检测元件，避免检测面和安装基面处于同一平面导致的检测盲区，低层凸台则作为主要的承载面，和设备安装板直接接触，保证安装后的整体稳定性。侧部的缺口开设在低层凸台的边角位置，缺口的深度和宽度都经过比例协调，既不会因为缺口过大削弱零件整体的结构强度，也不会因为缺口过小无法起到避让和定位的作用，建模时需要注意缺口的两个内壁分别和相邻的两个外侧面保持平行，保证装配时的配合精度。

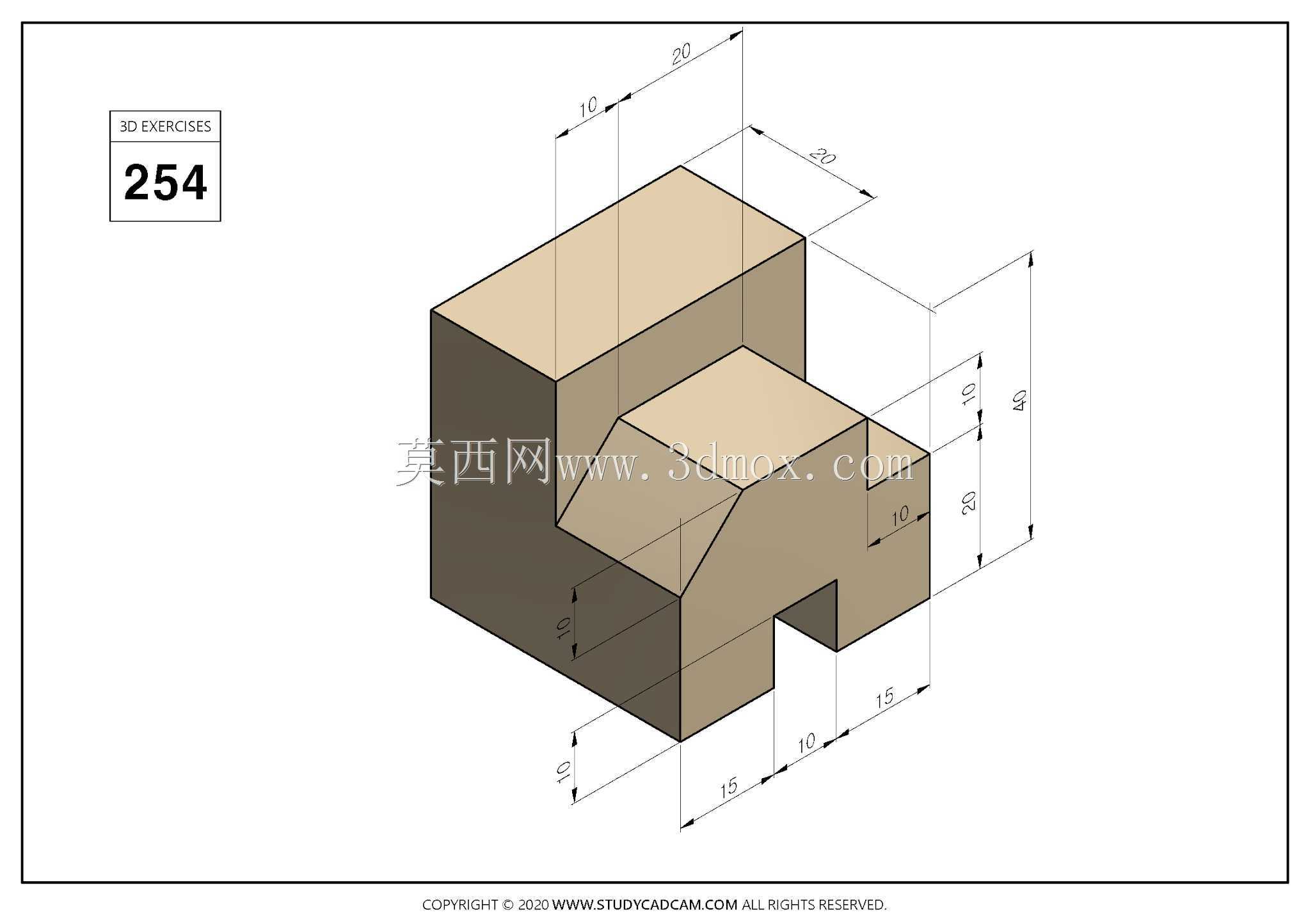

　　从外形尺寸与安装边界来看，这类练习模型通常采用等比例缩放的教学尺寸，整体长宽高比例控制在2:1.5:2.5左右，高层凸台的长度约占整体长度的三分之二，宽度和整体宽度保持一致，低层凸台的高度约为整体高度的二分之一，缺口的开设位置距离低层凸台外侧边的距离约为缺口自身宽度的1.2倍，这种比例设置既符合机械零件设计的强度规范，也能让建模者在练习时清晰区分不同特征的尺寸边界。实际生产中这类零件的安装基面会设置沉头孔，用来穿入固定螺栓，练习模型中省略了孔位特征，重点训练实体拉伸与切除的基础操作，帮助初学者建立三维空间的尺寸层级概念，理解不同特征之间的父子关系，避免后续复杂建模时出现特征参考混乱的问题。

　　这类基础实体建模练习是机械结构设计入门的必经环节，很多从业者刚接触三维建模时都会从这类简单正交实体入手，通过反复练习拉伸、切除、尺寸标注、基准选择这些操作，建立严谨的建模逻辑，后续接触复杂曲面、装配体、工程图制作时才能有扎实的基础。实际工业场景中这类结构的零件虽然简单，但是应用范围极广，小到电子设备内部的塑胶支撑块，大到重型设备的钢制定位垫块，核心结构逻辑都和这个练习模型相通，掌握这类基础构型的设计要点，能快速理解零件结构和加工、装配环节的关联，避免设计出无法加工或者装配困难的结构。建模过程中需要特别注意各个特征的对齐关系，高层凸台的后侧和右侧需要和主体基座的对应侧面完全齐平，不能出现错位或者多余的凸缘，缺口的内壁要保持垂直，不能出现拔模斜度，因为这类零件如果采用机加工方式制作，垂直的内壁能保证和定位件的配合精度，如果是3D打印制作，垂直结构也能减少支撑材料的使用，降低后处理的工作量。
