阶梯式支撑块三维练习建模结构

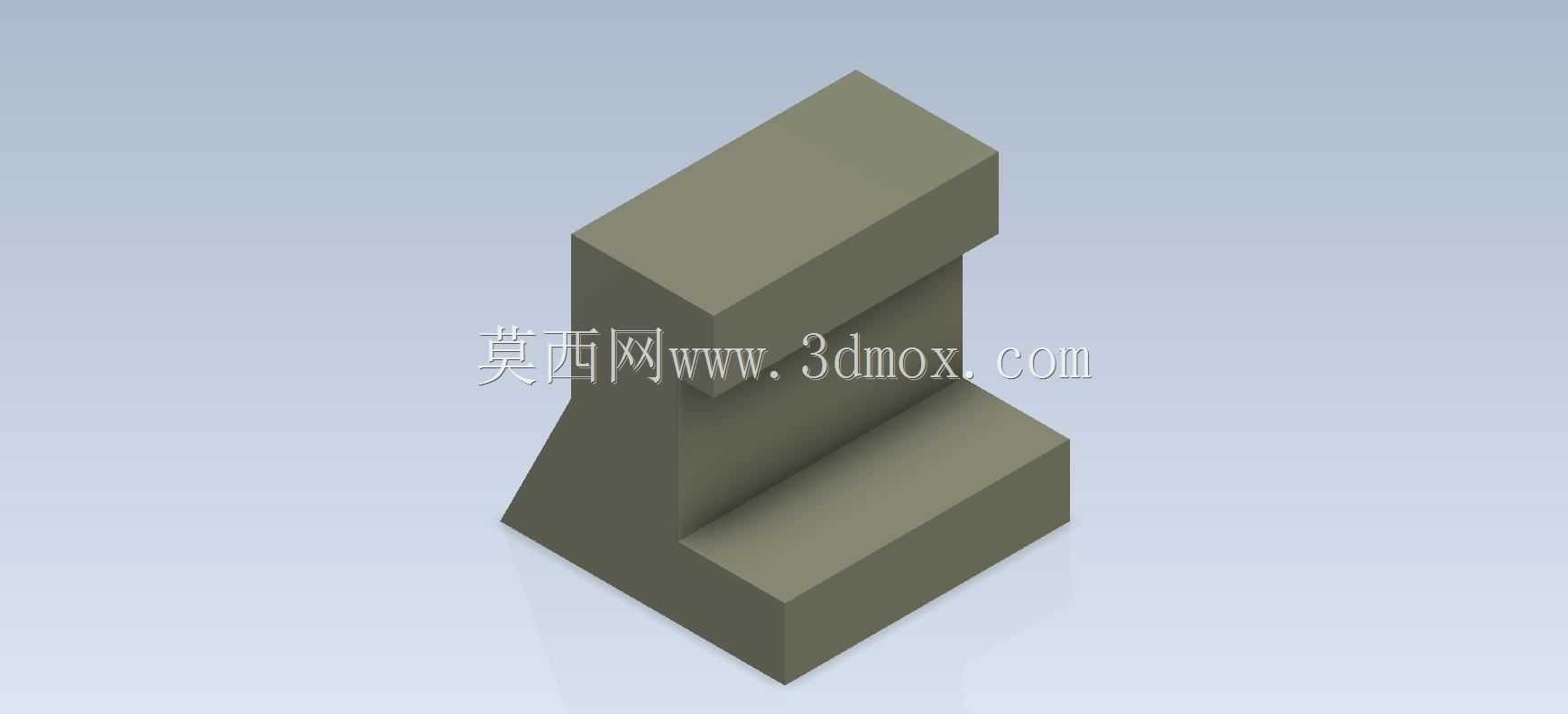

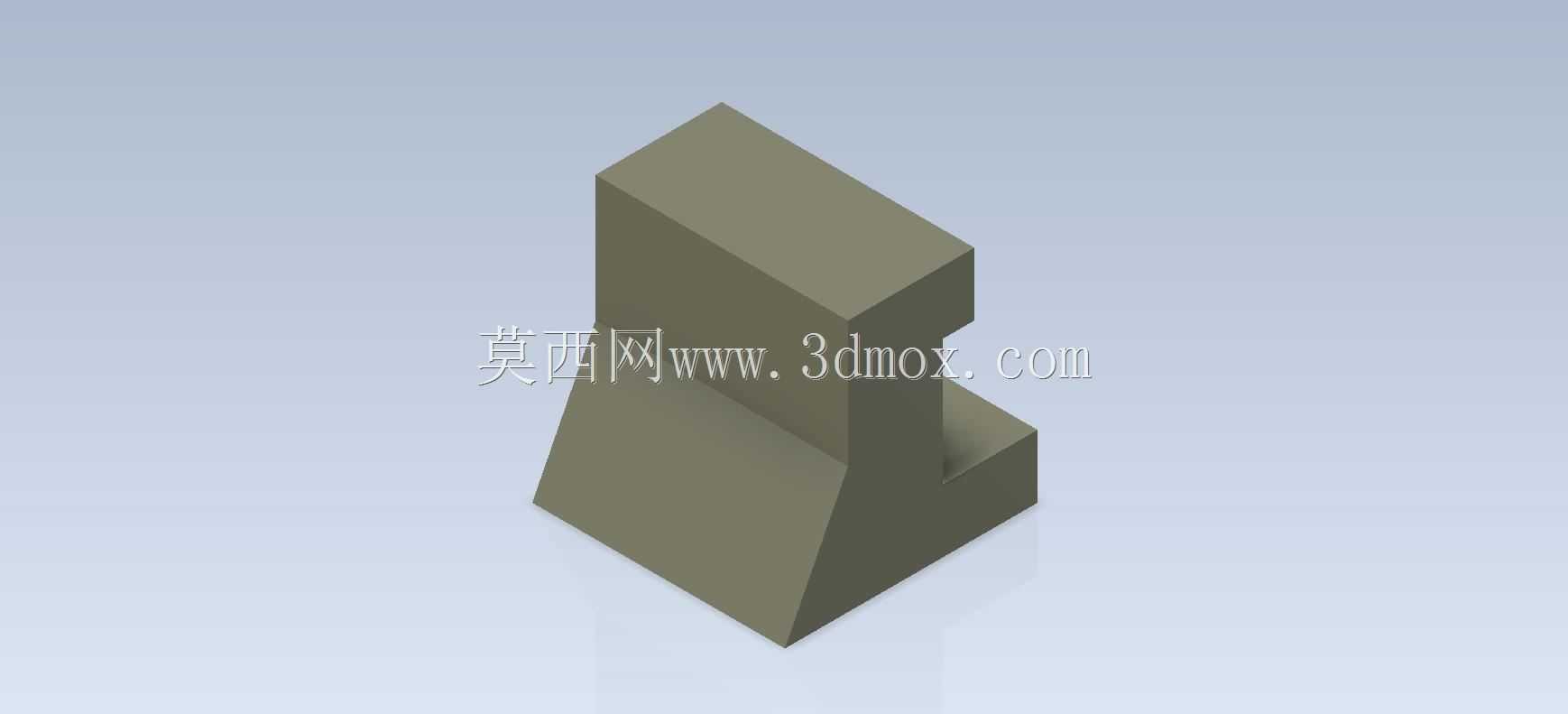

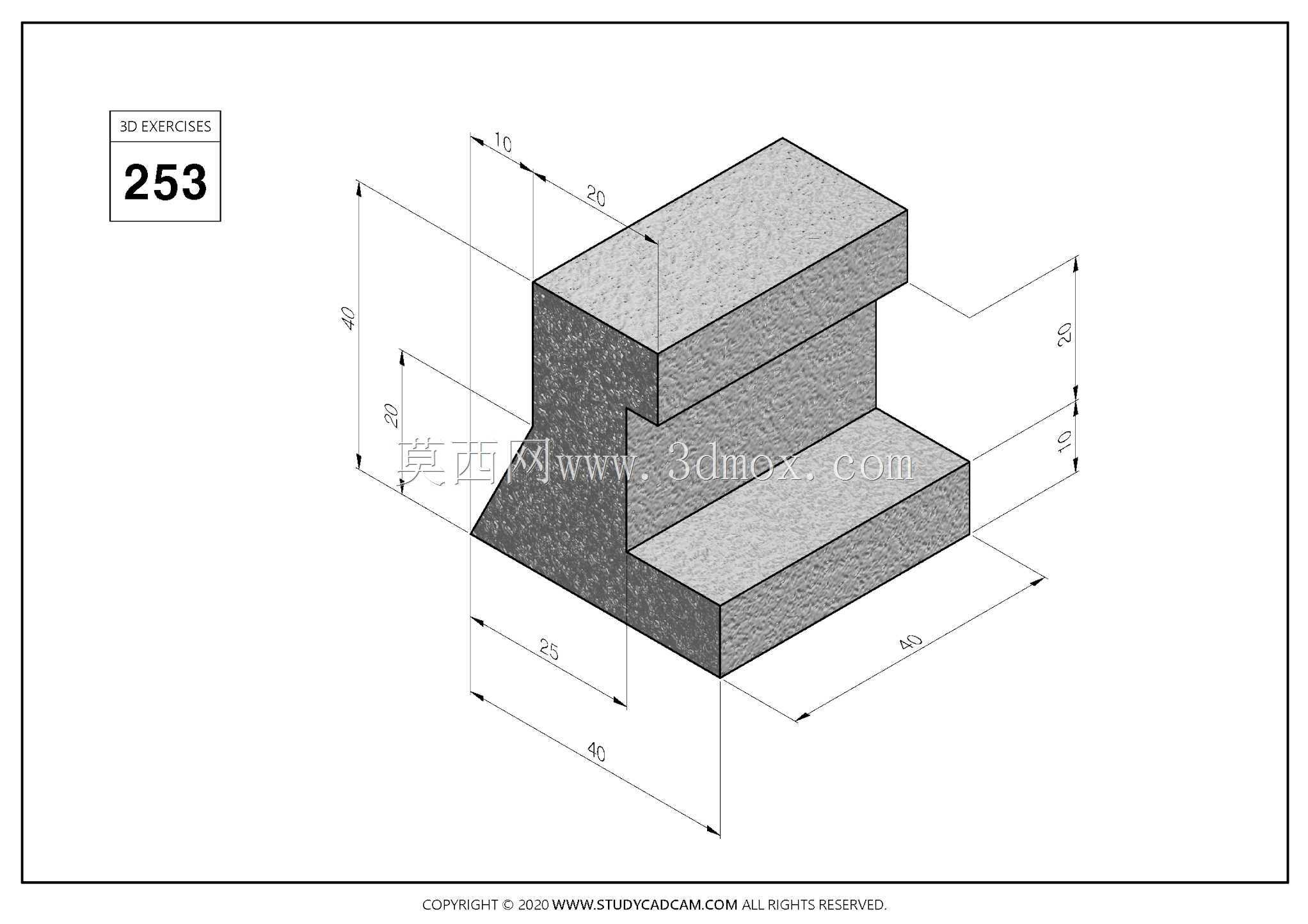

　　这类阶梯式块状支撑结构，在工业现场的工装夹具定位、小型设备承托、检测工位挡停场景中十分常见，很多入门级三维建模练习都会选取这类结构作为素材，核心是锻炼建模者对正交拉伸、特征叠加、基准对齐的基础操作把控能力。从结构本身来看，整体采用上下两个平行矩形块通过中间斜向连接筋整合为一体，没有多余的曲面特征，所有棱边均保留直角过渡，完全是基于正交坐标系的实体堆砌，非常适合初学者理解特征建模的先后逻辑。实际应用场景中，这类结构常作为自动化产线侧边的定位挡块使用，下方较宽的矩形块作为安装基座，可通过沉头孔固定在铝型材工作台面上，上方突出的矩形块作为工作面，用来抵接工件侧边完成定位，中间的斜向连接筋并非装饰结构，

　　而是为了在不增加整体重量的前提下提升结构的抗弯折强度，避免工件撞击时上下块连接处出现应力断裂。设计这类结构时，首先要确定安装基准面，也就是下方基座的底面，这个面的平面度直接决定整个支撑块的安装精度，通常在加工时会要求底面粗糙度达到Ra3.2以内，保证和安装台面贴合无间隙。上下两个矩形块的平行度需要控制在0.05mm以内，避免作为定位面时出现倾斜导致工件定位偏差。中间斜筋的倾斜角度没有固定标准，通常根据上下块的高度差和水平偏移量来确定，核心是保证斜筋和上下块的连接处做等壁厚处理，避免注塑或者铣削加工时出现壁厚不均导致的变形。从安装边界来看，这类支撑块的整体占用空间较小，下方基座的长宽尺寸通常根据安装孔位的间距来确定，

　　要保证安装螺丝的中心距基座边缘至少有2倍螺丝直径的距离，避免安装时边缘出现开裂。上方定位块的伸出长度要根据被定位工件的厚度来调整，保证定位面和工件的接触面积足够，不会因为接触面积过小导致工件被顶伤或者定位不稳。建模过程中，很多初学者容易犯的错误是先画上方块再画下方基座，导致后续添加安装孔时基准偏移，正确的建模逻辑应该是先绘制下方基座的草图，拉伸完成后以基座顶面为基准绘制中间斜筋的截面，再以上方块的底面为基准绘制上方矩形的草图，所有特征都基于前一个已完成特征的基准面来创建，这样后续修改尺寸时不会出现特征报错。另外这类结构如果是用于金属切削加工，建模时不需要额外添加拔模斜度，如果是用于注塑成型，

　　则需要在所有垂直于开模方向的面上添加1-2度的拔模斜度，方便脱模。在实际选型使用时，还要考虑支撑块的材质，如果是用于轻载定位场景，可采用6061铝合金材质，重量轻且加工成本低，如果是用于重载挡停场景，则需要选用45号钢并做淬火处理，提升表面硬度和抗冲击性能。结构本身没有活动部件，属于固定式支撑定位件，日常维护只需要定期检查安装螺丝是否松动，定位面是否有磕碰变形即可。建模练习时，除了完成基础的实体拉伸，还可以尝试添加不同的安装孔特征，比如沉头孔、螺纹孔，来练习孔特征的定位和创建方法，也可以对棱边做不同大小的倒角处理，对比不同倒角参数下结构的应力分布变化，理解工艺倒角对结构强度的影响。这类看似简单的块状结构，其实涵盖了机械结构设计最基础的设计逻辑：基准先行、强度足够、安装便捷、加工可行，很多复杂的箱体类、机架类结构，拆解到最后都是这类基础块状特征的组合，把这类基础结构的建模逻辑和设计要点吃透，后续处理复杂模型时才能理清特征层级，避免建模过程中出现特征混乱、参数关联错误的问题。
