带拱形缺口的组合式块状实体练习构件

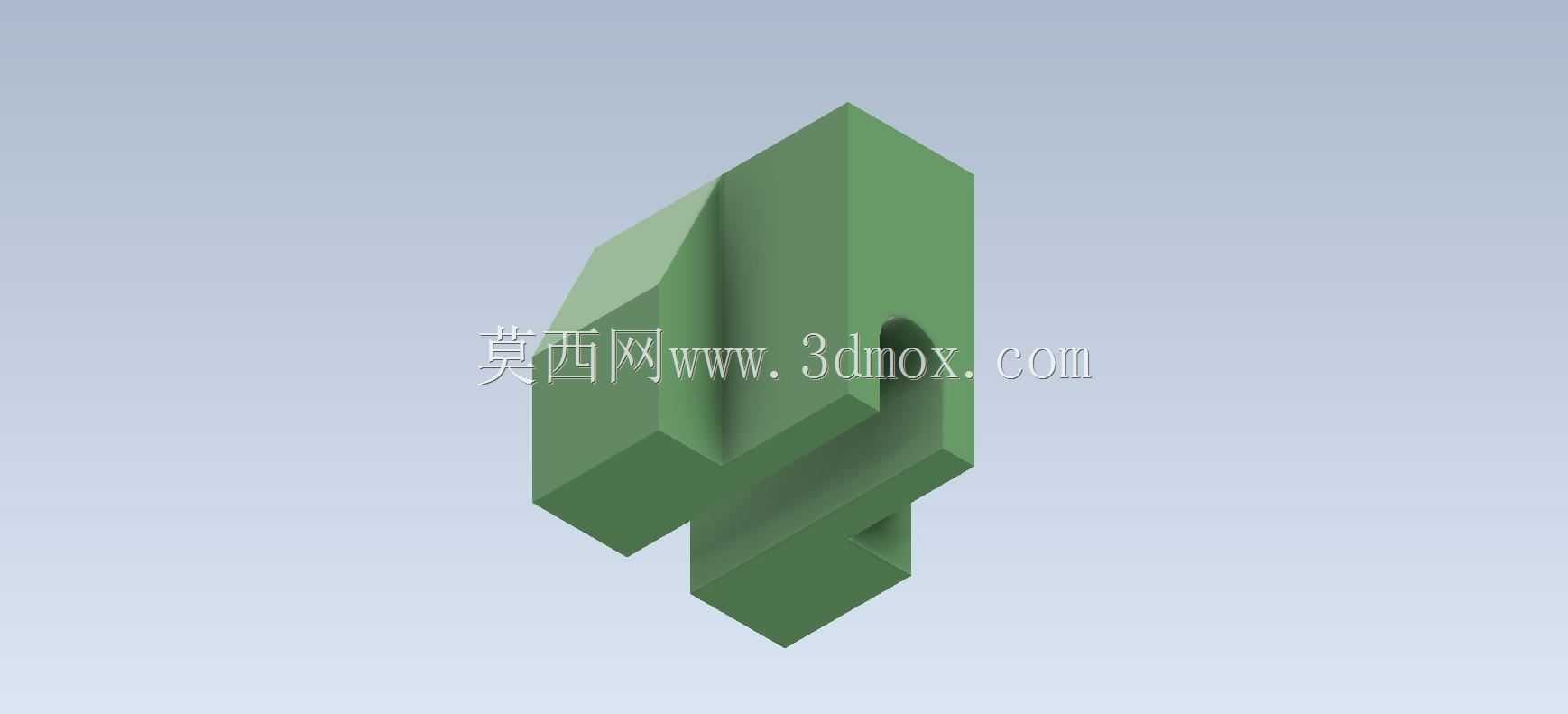

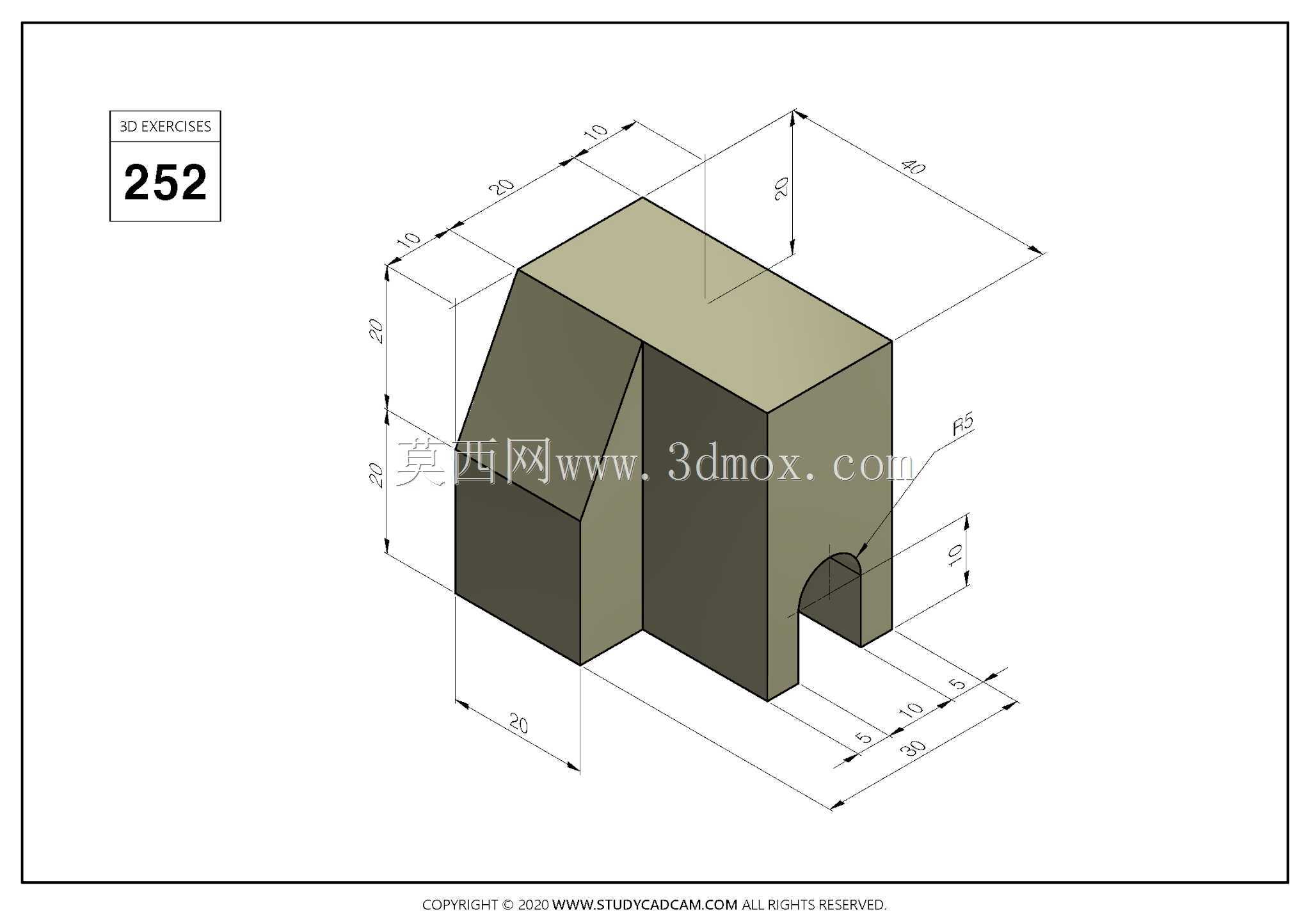

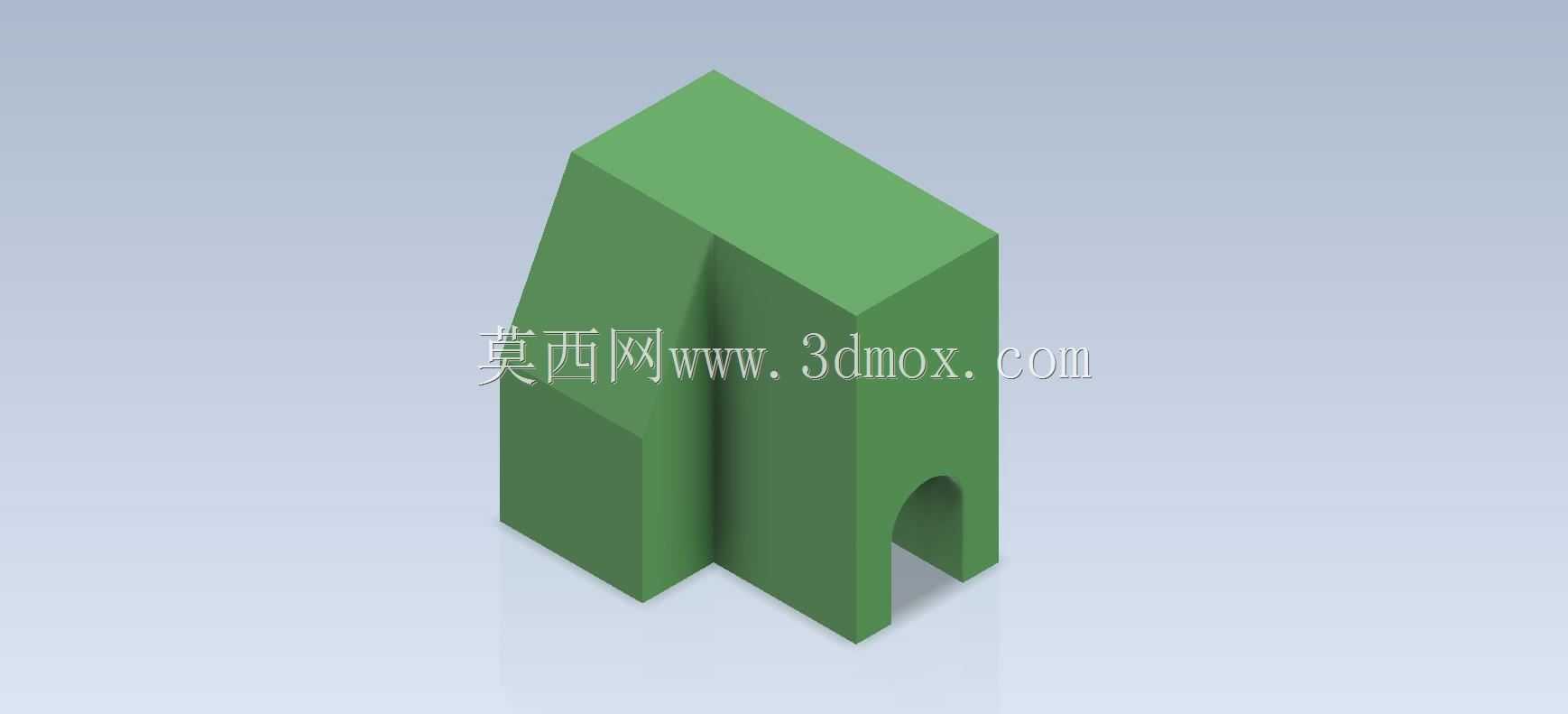

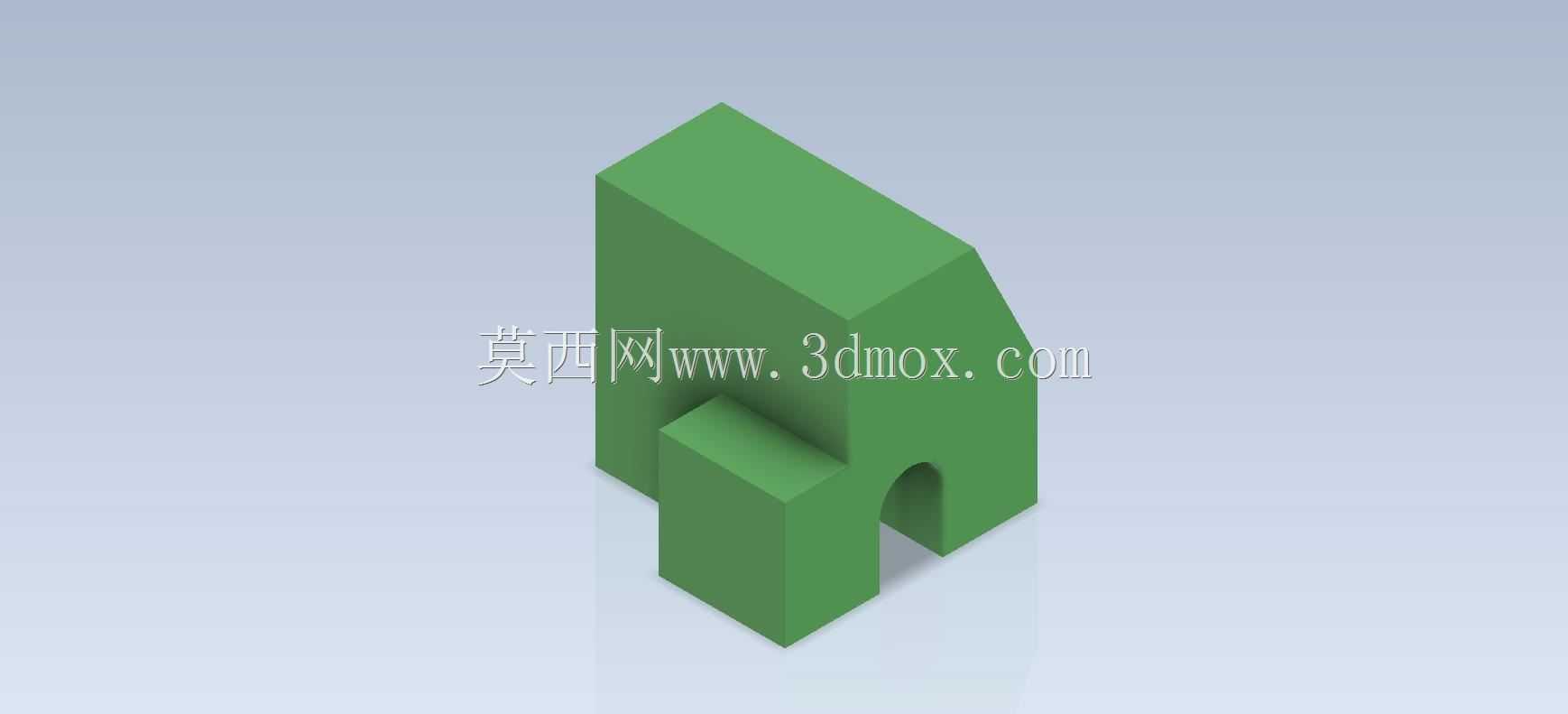

　　这类带拱形缺口的组合块状实体，在工业场景中常作为小型定位支撑块、工装限位挡块使用，多布置在自动化产线的工件定位工位、小型装配夹具的定位端，或是检测设备的辅助支撑结构上，承担工件侧向限位、小型部件承托的作用，部分同结构形式的构件也会作为教学建模的典型练习载体，帮助初学者掌握实体拉伸、切除、布尔运算的基础建模逻辑。从结构功能来看，构件主体由两个相邻的矩形棱柱组合而成，右侧棱柱底部开设的拱形缺口，是为了避让对应位置的圆柱状走线、小型销轴或是管路结构，避免安装时与周边部件产生干涉，两个棱柱的高度差形成的阶梯面，可作为工件放置时的定位基准面，限制工件沿竖直方向的窜动，整体无多余的曲面特征，所有棱边均保留直角过渡，

　　能够在加工时直接通过铣削工序一次成型，不需要额外的复杂刀路，加工成本较低，适合小批量的工装配件加工场景。设计这类构件时，首先要确定安装边界的整体尺寸，整体外轮廓的长宽高需要匹配安装工位的预留空间，通常这类小型支撑块的整体长度控制在50-80mm区间，宽度在30-50mm区间，高度根据实际承托需求设定，避免超出安装空间导致与周边运动部件产生碰撞；拱形缺口的尺寸需要匹配被避让部件的外径，缺口的半圆直径要比被避让的圆柱件大1-2mm，预留出安装调整的间隙，缺口的高度要保证被避让部件能够完全穿过，不会与构件本体产生摩擦。建模过程中，首先绘制两个相邻矩形的截面草图，通过拉伸命令生成主体的块状结构，之后在右侧棱柱的对应位置绘制拱形的切除截面，

　　通过拉伸切除命令生成底部的缺口，建模时需要注意两个棱柱的结合面要完全贴合，避免出现零厚度的几何错误，所有特征的草图要完全定义，保证后续修改尺寸时特征不会出现报错，这类构件不需要设置额外的安装孔时，可直接通过侧面粘接或是压板压紧的方式固定在工作台面上，如果需要螺栓固定，可在构件的对应平面上添加沉头孔特征，孔位要避开内部的应力集中区域，保证构件的结构强度。从实际使用的角度来看，这类直角块状构件的承载能力较强，因为没有多余的薄壁结构，整体刚性较好，能够承受一定的侧向冲击力，适合在工件定位时承受工件放置的冲击载荷，拱形缺口的设计相比方形缺口，能够减少缺口位置的应力集中，避免长期受力后出现裂纹，延长构件的使用寿命。在建模练习场景中，

　　这类构件能够帮助初学者熟悉草图绘制的几何约束、拉伸特征的深度设置、布尔运算的合并与切除逻辑，掌握基础的实体建模思路，为后续复杂零件的建模打下基础，练习时可以尝试调整两个棱柱的尺寸比例、拱形缺口的位置与大小，观察特征生成的变化，理解建模过程中特征顺序对最终模型的影响，避免出现特征生成失败的问题。实际生产中使用这类构件时，需要根据使用场景选择对应的材料，如果是作为工装定位块使用，可选择45号钢进行调质处理，提升表面的耐磨性，如果是作为教学练习模型，可选择ABS材质进行3D打印，快速验证结构的合理性，安装时要保证构件的基准面与安装台面完全贴合，避免出现倾斜导致定位精度下降，拱形缺口的位置要与被避让的部件对中，保证间隙均匀，不会出现单边摩擦的情况。
