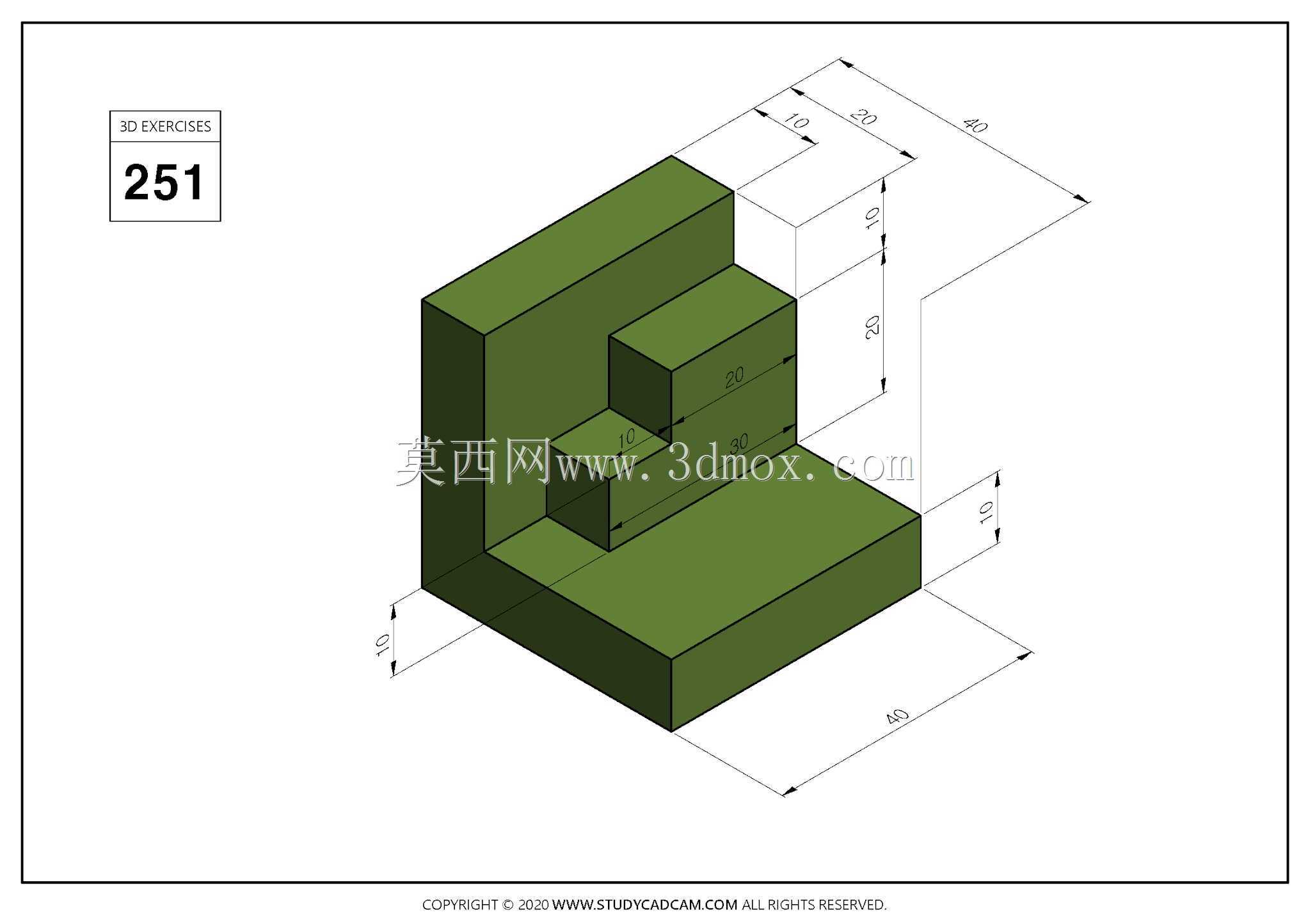

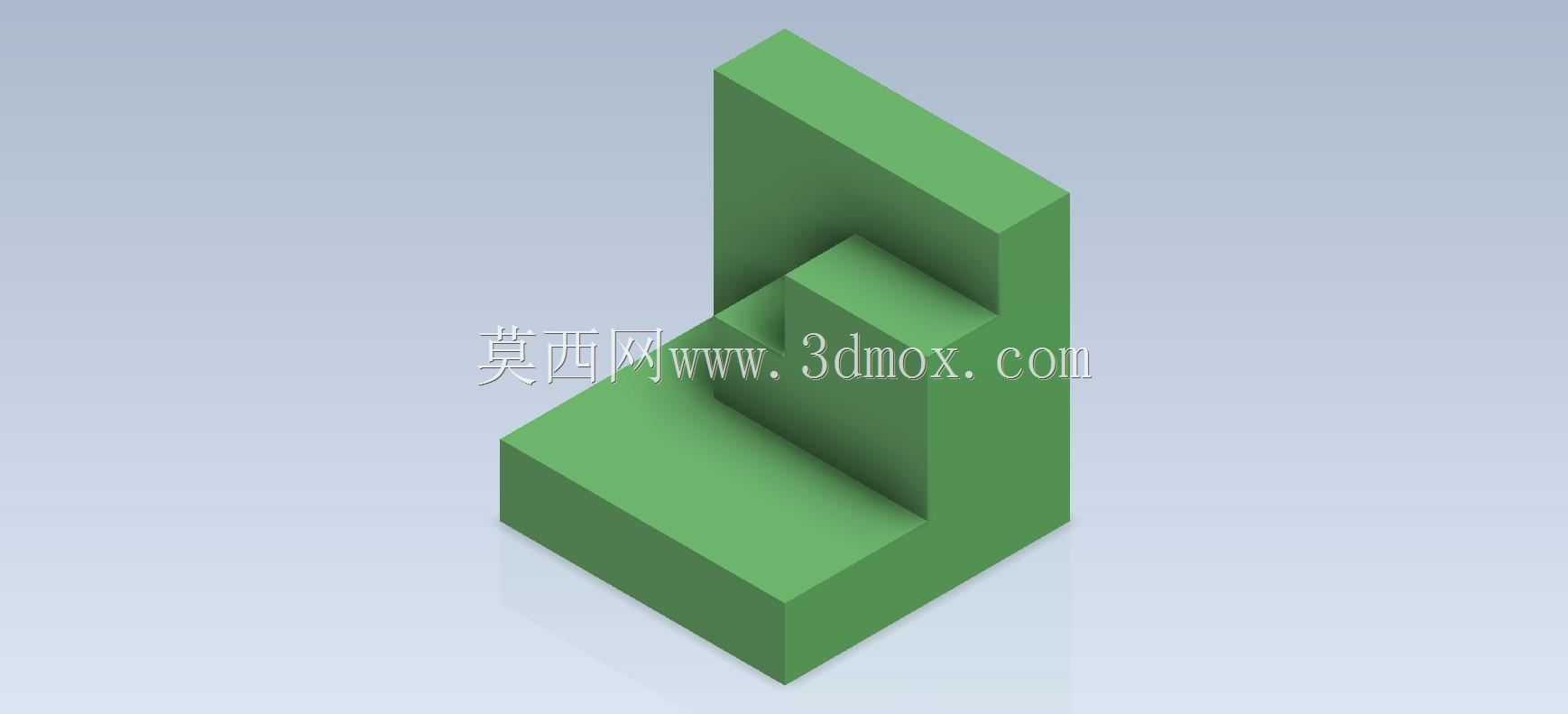

阶梯式L型实体机械练习结构件

　　这类阶梯式L型实体结构，是机械三维建模入门阶段非常典型的练习载体，同时也对应着工业现场大量定位块、承托垫块、安装基座类零件的基础构型逻辑。从实际应用场景来看，这类结构常出现在工装夹具的定位支撑部位、小型设备的安装底座、输送线侧边的挡停块、检测工位的工件承托结构中，核心作用是通过两个垂直方向的阶梯面，同时实现水平与竖直方向的位置限定，避免工件在装配或检测过程中出现窜动。

　　从功能特性上看，该结构采用一体化实心构型，没有多余的减重孔或复杂曲面，整体刚性表现优异，在承受垂直方向压载、水平方向侧向推力时，应力分布均匀，不会出现局部应力集中导致的变形问题。两个阶梯层级的高度差与宽度差，是这类零件设计的核心参数，实际应用中需要匹配被支撑工件的让位需求——比如部分工件底部有突出的定位销或凸台，下层阶梯的空间就可以容纳这些突出结构，保证工件的基准面能够完全贴合在上层支撑面上，避免装夹时出现虚位。

　　设计这类结构时，首先要确定两个垂直安装基准面的平面度要求，作为与其他部件贴合的安装面，平面度公差通常控制在0.02mm以内，保证安装后不会出现倾斜。其次要处理好阶梯处的内角，建模练习中常做直角处理，但实际工业应用中，为了避免应力集中、同时适配工件的外角倒角，通常会在内角处加工出0.5-1mm的退刀槽或者圆角，避免工件装配时内角与工件外角发生干涉，导致贴合不严。另外，实体结构的棱边全部需要做0.2-0.5mm的倒角处理，去除加工产生的毛刺，避免装配时划伤操作人员或者工件表面。

　　从安装边界来看，这类L型结构的安装方式通常有两种，一种是通过底部的通孔采用螺栓锁紧在安装平台上，此时需要预留足够的螺栓安装空间，保证扳手有操作余量；另一种是通过侧面的螺纹孔连接相邻部件，此时螺纹孔的深度需要满足螺纹啮合长度要求，通常不小于螺栓直径的1.5倍，保证连接强度。外形尺寸上，这类基础练习件的尺寸比例遵循黄金分割的视觉逻辑，同时也符合机械设计中基座类零件宽高比不小于1:1.2的稳定性要求，底部支撑面的宽度大于竖直部分的厚度，保证放置时不会出现倾翻，竖直部分的高度根据实际需要承托的工件高度确定，通常不超过底部宽度的1.5倍，避免侧向受力时力矩过大导致结构变形。

　　在建模练习过程中，这类结构重点训练的是草图绘制的尺寸约束逻辑、拉伸特征的布尔运算应用，以及基准面的选择思路，很多初学者容易出现的问题是草图约束不完全，导致后续修改尺寸时结构出现错位，或者阶梯处的重合面没有做合并处理，导出工程图时出现多余的线条。实际工业生产中，这类零件通常采用45号钢或者铝合金加工，毛坯选用方料通过铣削加工成型，加工时先加工底部基准面，再以基准面定位加工竖直面和阶梯面，保证各面之间的垂直度公差在0.03mm以内，满足装配定位的精度要求。这类结构看似简单，却是所有复杂机械结构的基础构成单元，很多复杂的箱体类、支座类零件，本质上都是在这类L型阶梯结构的基础上，增加安装孔、减重槽、定位槽等特征演化而来，掌握这类基础结构的设计逻辑与建模方法，是从事机械结构设计工作的必备基础。
