带缺口L型异形块体三维练习构件

　　在日常机械结构设计的基础建模训练中，这类带缺口的L型异形块体是非常典型的练习载体，很多刚接触三维建模的工程师都会从这类规则几何组合体入手，掌握拉伸、切除、倒角等基础特征的操作逻辑，同时建立空间尺寸的把控意识。这类构件本身常作为机械工装里的定位挡块、小型设备的安装基座衬块、或者自动化输送线的侧边导向垫块使用，在小型装配工位、检测工装夹具里的应用十分普遍，不需要承受大载荷，主要起到空间占位、侧向限位、相邻部件间隔支撑的作用。

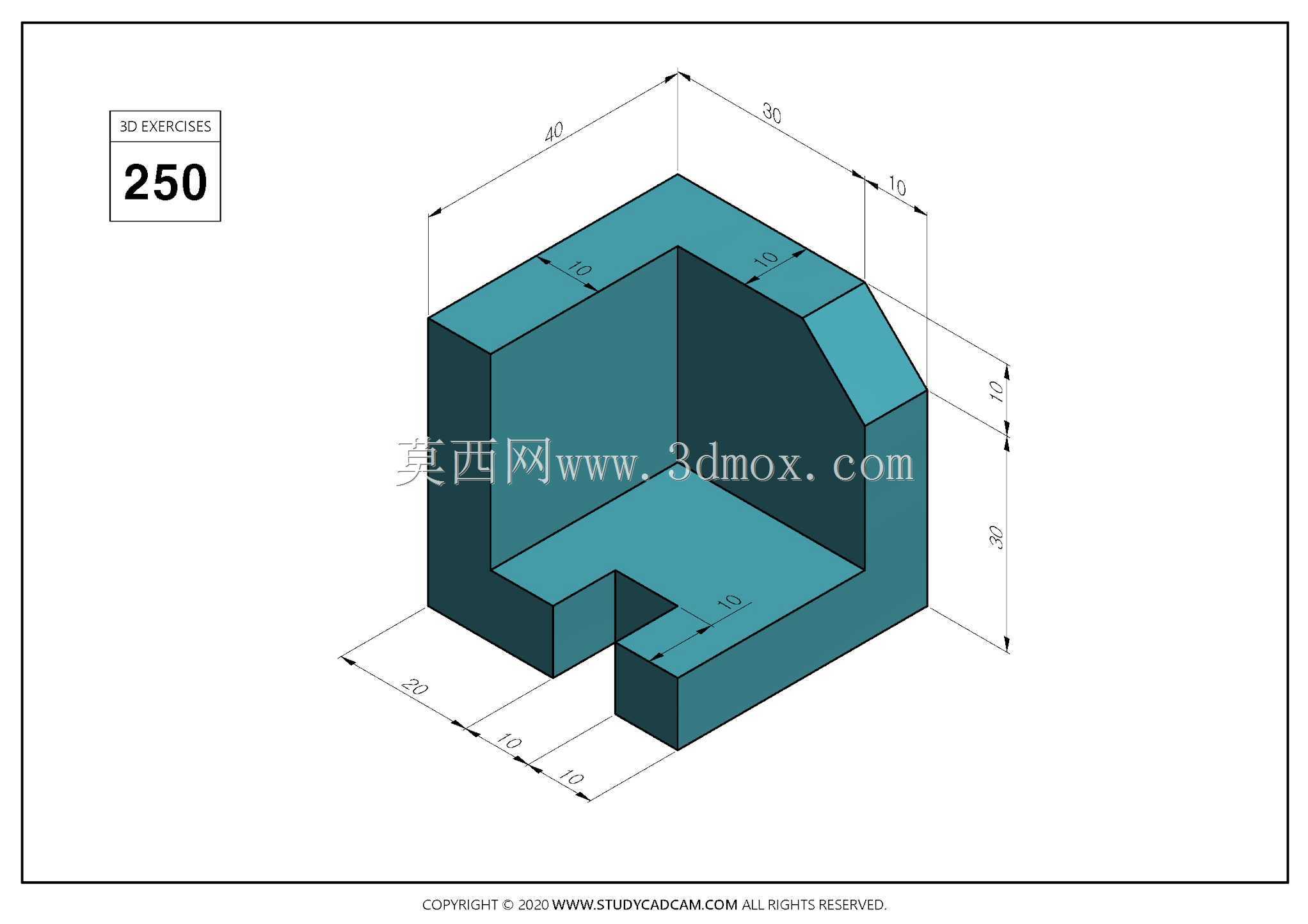

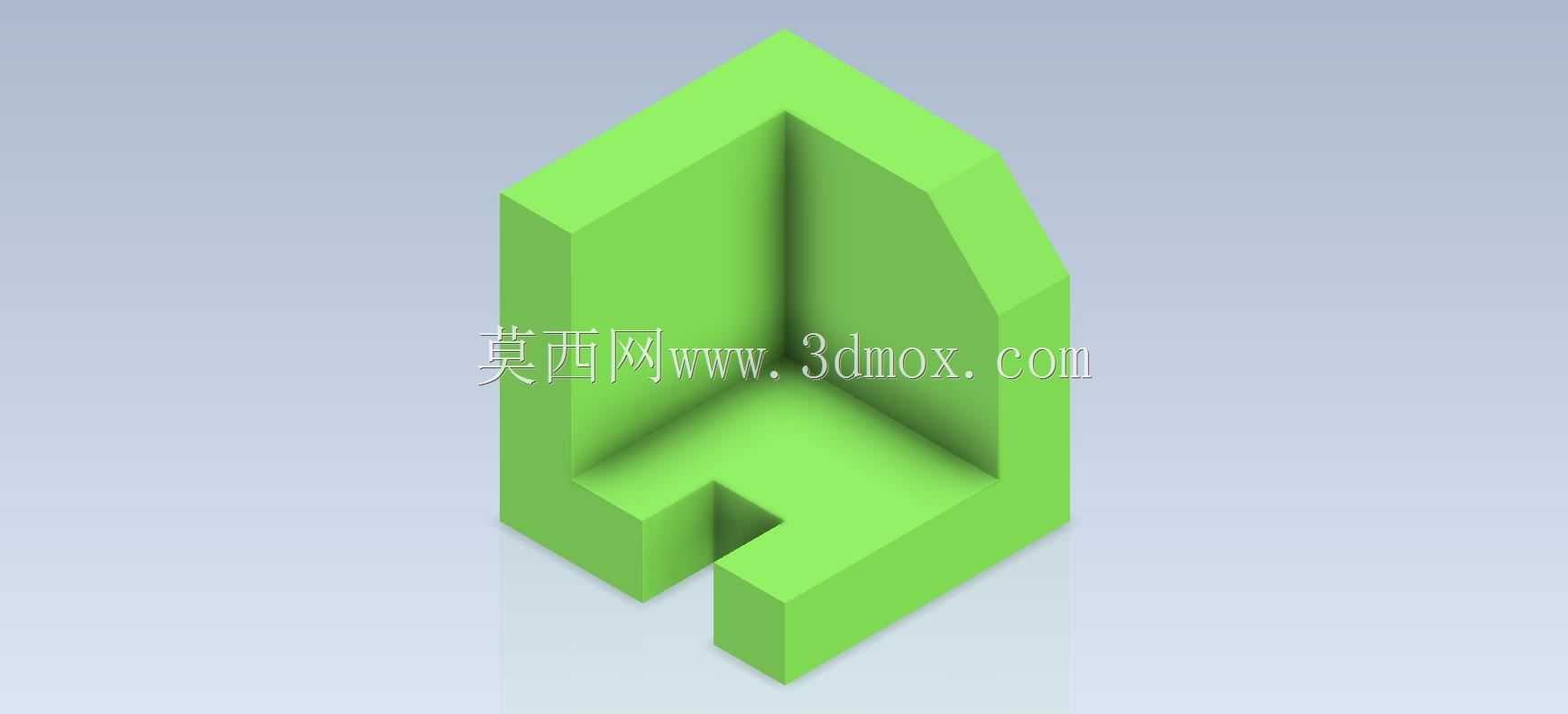

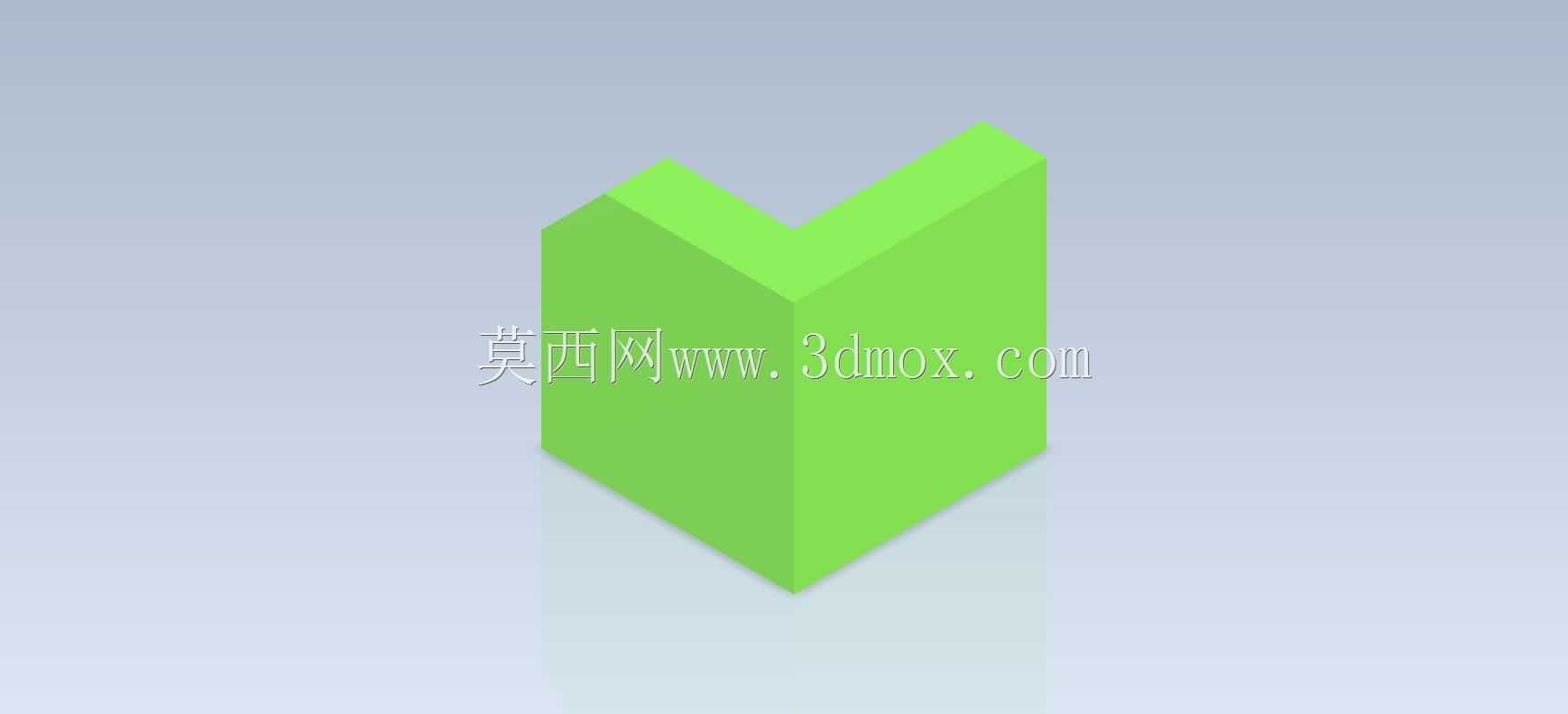

　　从结构设计的思路来看，这个构件的主体是两个互相垂直的立板与底部承托板连为一体的L型基体，整体没有复杂的曲面特征，所有成型面都是平面与垂直棱边，仅在其中一个底部伸出端开设了矩形缺口，这个缺口的设计通常是为了避让相邻部件的凸起结构，或是给紧固件、管线留出穿行空间，避免装配时出现干涉。建模时首先要确定基体的整体外轮廓尺寸，两个垂直方向的立板高度保持一致，壁厚均匀，保证整体结构的对称性与受力均衡，底部的承托段向外延伸，延伸段的缺口位置需要严格匹配装配边界，缺口的宽度与深度要对应避让件的外形尺寸，预留0.2-0.5mm的装配间隙，避免安装时出现卡滞。

　　实际应用场景中，这类块体多采用尼龙或者铝合金材质加工，尼龙材质的多用于非金属工装的导向、缓冲部位，铝合金材质的则用于需要一定结构强度的安装支撑位，加工时直接通过铣削即可完成所有特征成型，不需要特殊的工装夹具，普通三轴铣床就能满足加工精度要求。安装时通常会在立板或者底板上开设沉头孔，通过内六角螺丝固定在安装基准面上，缺口位置对准需要避让的部件，安装后要保证两个垂直立面的平面度与垂直度，避免影响后续导向或者限位的精度。

　　从建模练习的角度来说，这个构件能很好训练建模者的特征顺序规划能力，先做整体拉伸基体，再做缺口切除，最后对所有锐边做小尺寸倒角处理，避免加工后锐边割手，也能减少应力集中。很多初学者容易在建模时忽略壁厚的一致性，导致两个立板的厚度出现偏差，或是缺口的位置尺寸标注基准选错，最终成型的零件和装配需求不匹配，这类练习的核心就是让建模者建立基准意识，所有尺寸都从统一的装配基准出发标注，保证加工后的零件能直接适配装配场景，不需要二次修配。

　　在实际的设备组装场景里，这类看似简单的块体往往会影响整个工位的装配精度，如果块体的垂直度不足，会导致被限位的工件出现偏移，后续检测或者加工工序的精度就无法保证；如果缺口的尺寸预留不足，装配时就会和相邻部件发生硬接触，强行安装会导致部件变形，预留间隙过大则会出现限位窜动的问题。所以这类基础构件的建模训练，本质上是在培养工程师的细节把控能力，从最基础的几何特征入手，理解每一个尺寸、每一个结构对应的实际装配需求，而不是单纯完成一个几何形状的绘制。

　　另外这类构件的外形没有多余的装饰性结构，所有结构特征都服务于实际功能，垂直立面用于侧向定位，底部承托面用于承载，缺口用于避让，倒角用于安全防护与应力释放，完全是功能导向的结构设计，这也是机械结构设计最核心的逻辑，所有造型都要对应实际使用需求，没有冗余特征。在做这类零件的工程图输出时，只需要标注清楚整体的长宽高尺寸、缺口的位置与尺寸、立板的壁厚、倒角尺寸，以及关键面的形位公差要求，加工方就能直接按照图纸加工，不需要额外的沟通说明，这也是标准化基础零件的设计特点。
