阶梯式斜切凸台实体练习建模结构

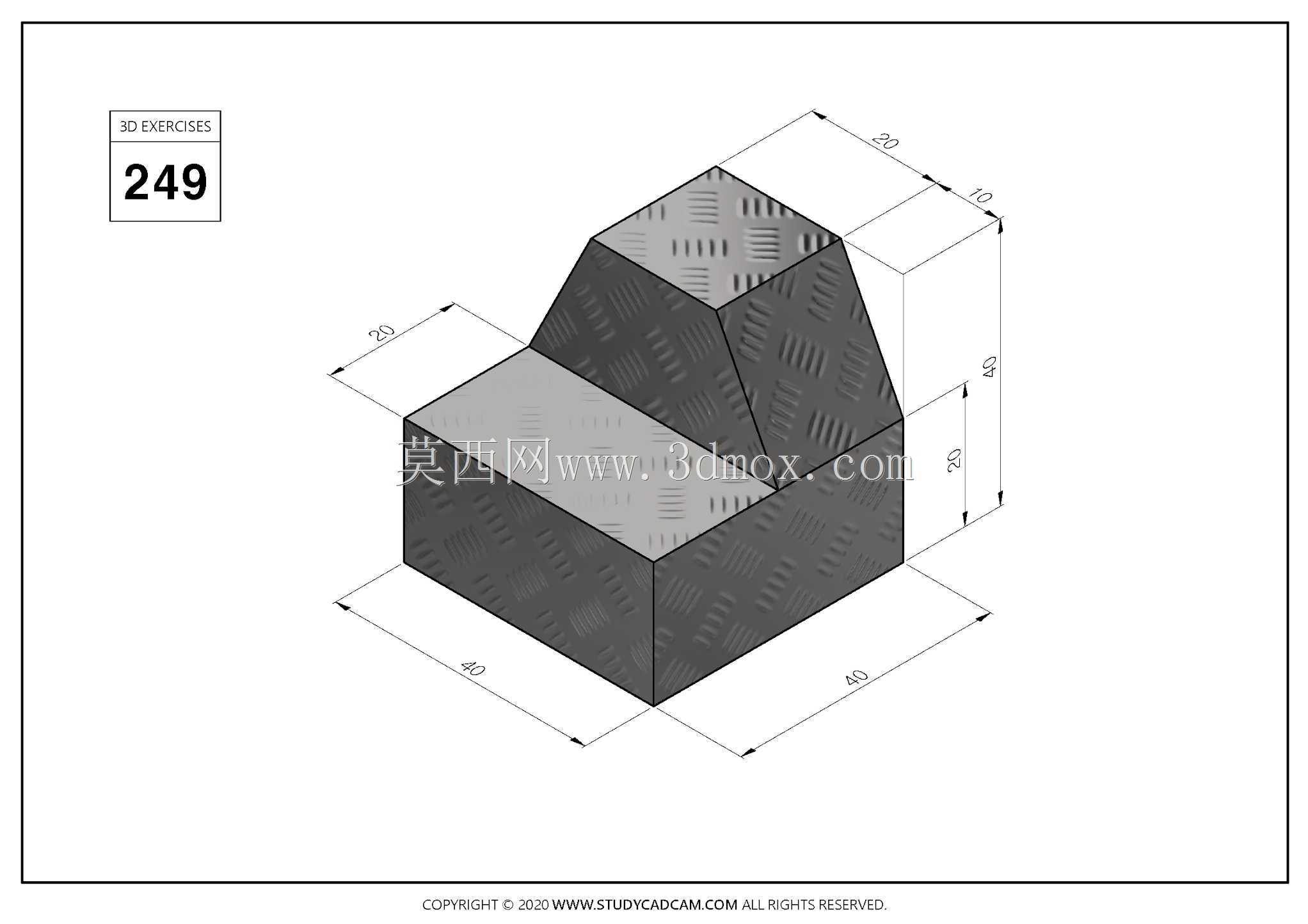

　　这类阶梯斜切凸台结构，在工业现场的工装定位、小型承载基座、检测治具的定位块设计中十分常见，很多入门结构设计人员在刚接触三维建模时，往往会忽略这类结构的实际安装边界与受力特性，只追求外形的相似度，最终做出的模型导入实际装配后出现干涉、承载不足的问题。从结构本身来看，下部为规整的矩形立方体基座，这部分是整个结构的安装基准面，实际加工时会以底面作为铣削加工的定位基准，底面的平面度公差一般会控制在0.02mm以内，保证安装时和设备安装面完全贴合，不会出现翘曲导致的定位偏移。上部的斜切凸台并非随意做的斜面造型，斜切面的角度是根据实际工况中避让相邻运动部件、或者作为导向面引导工件滑入定位工位设计的，斜面与下部基座的衔接处做了直角过渡，没有额外的圆角，这是因为这类结构如果作为硬质定位块使用，直角棱边可以提供精准的定位止挡，避免圆角带来的定位间隙，当然如果是作为输送线的导向块，会在棱边处增加0.5-1mm的倒角，去除加工毛刺同时避免刮伤工件表面。

　　设计这类结构时，首先要确定下部基座的长宽尺寸，这部分尺寸需要匹配安装工位的T型槽间距或者安装孔位，不能超出安装面的边界，否则固定螺栓无法正常锁紧，基座的高度需要满足整个结构的刚性要求，一般如果是铝合金材质的定位块，基座高度不低于长度的1/4，避免夹紧时出现结构变形。上部凸台的位置是偏心设置的，凸台的一侧与基座侧面对齐，另一侧留出阶梯落差，这个落差面在实际应用中可以作为工件的侧向定位面，和底面形成两个垂直的定位基准，满足六点定位原理中的两个支撑点要求。斜切面的倾斜角度需要根据实际的避让空间计算，比如相邻工位的摆臂运动轨迹最低点距离基座顶面的高度是固定的，斜面的倾斜角度要保证摆臂运动到最近位置时，和结构之间保留至少2mm的安全间隙，避免运动过程中发生碰撞。

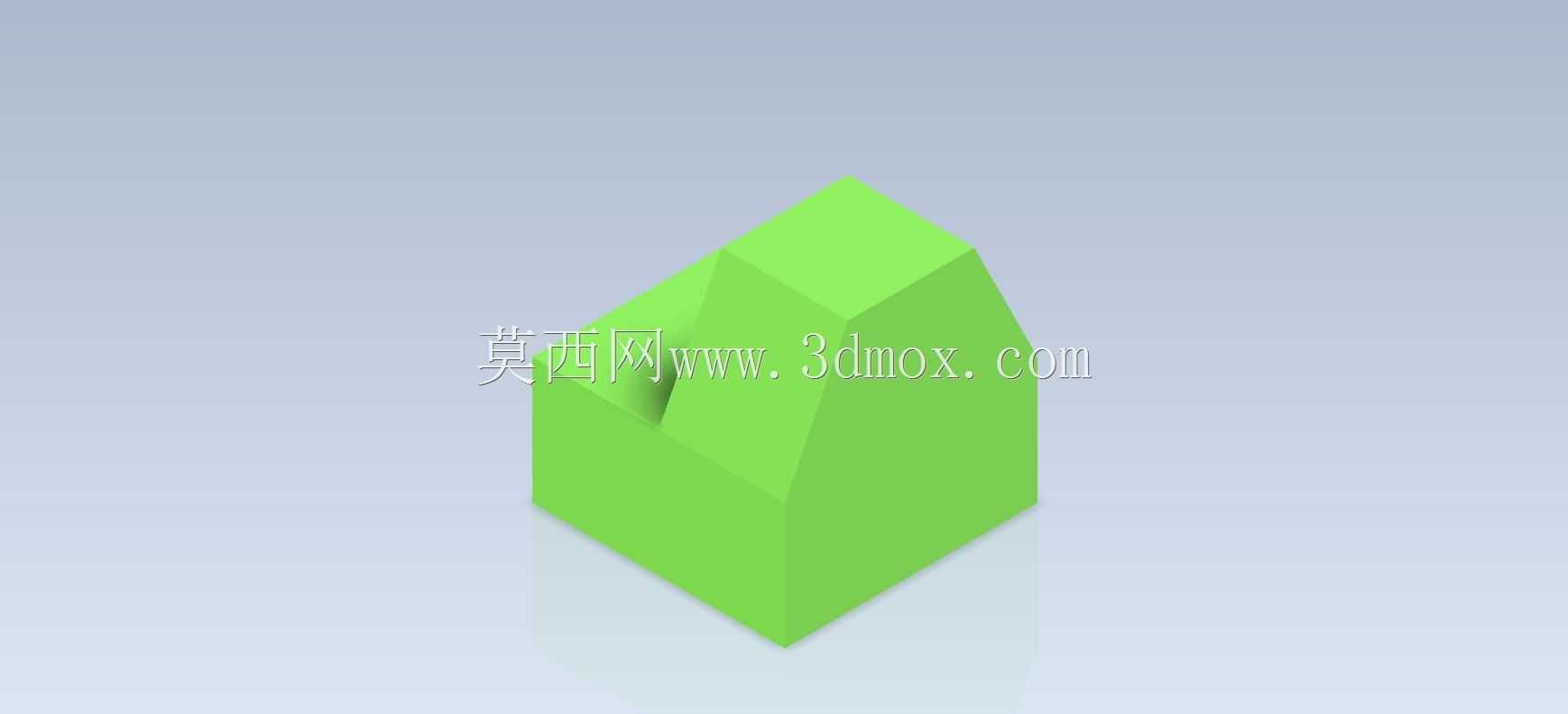

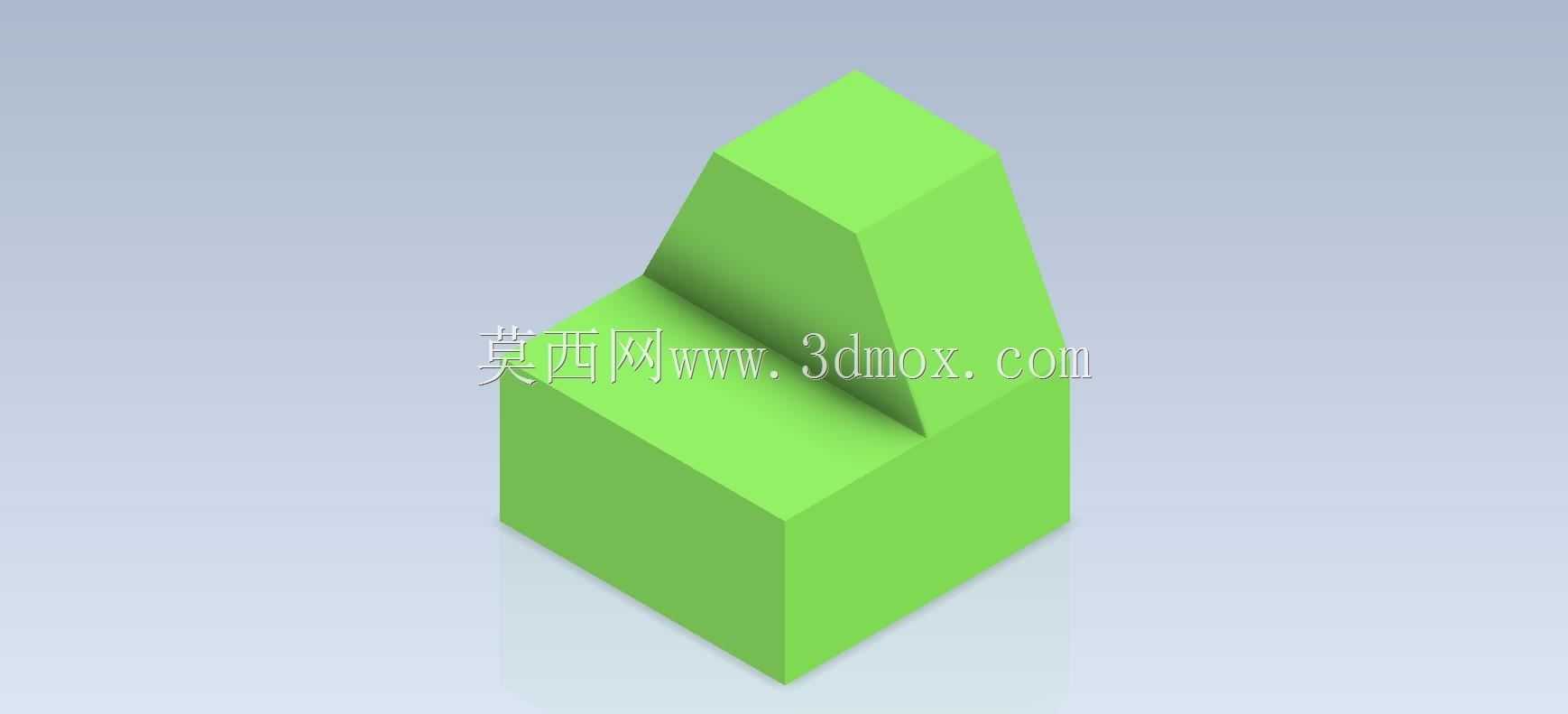

　　建模过程中，不需要复杂的曲面命令，完全通过拉伸、切除的基础特征就可以完成，这也是这类基础练习的核心目的——让初学者掌握草图绘制的尺寸约束、特征拉伸的方向控制，以及斜切面的切除基准选择。很多新手在做这类斜切特征时，会直接在立方体上做斜面拉伸，忽略了阶梯面的位置约束，导致凸台和基座的衔接处出现错位，实际加工时就会出现废品。实际生产中这类结构一般采用6061铝合金或者45号钢加工，铝合金材质的多用于检测治具，重量轻不易刮伤工件表面，45号钢的则用于承载较大的冲压工位定位，表面做发黑处理提升防锈能力。安装时一般在基座上加工两个沉头孔，通过内六角螺栓固定在设备台面上，沉头孔的深度要保证螺栓锁紧后顶面低于基座表面，不会突出影响工件放置。

　　从结构受力角度分析，斜切面如果承受侧向的工件冲击力，需要在凸台和基座的衔接处做应力校核，因为直角衔接位置是应力集中点，如果冲击力超过材料的屈服强度，会在衔接处出现断裂，这时候如果是重载工况，会在衔接处增加工艺圆角分散应力，不过作为基础练习模型，保留直角结构更能帮助初学者理解特征之间的布尔运算逻辑。另外这类结构的尺寸标注也有讲究，实际出工程图时，要以底面为基准标注所有高度方向尺寸，以对齐的侧面为基准标注长度方向尺寸，避免标注累积误差，加工人员拿到图纸后可以直接根据基准尺寸找正加工，不需要换算尺寸，减少加工出错的概率。很多初学者在出这类零件的工程图时，会随意选择标注基准，导致加工出来的零件斜面位置偏差过大，无法和其他部件装配。

　　在自动化生产线的上料工位，这类结构常作为工件的预定位块，工件从输送线滑入后，先接触斜切面，顺着斜面滑落到阶梯定位面上，完成初步定位后，再由夹紧机构将工件推到精准位置，这时候斜面的粗糙度不能太高，一般控制在Ra3.2即可，太粗糙会增大工件滑动的阻力，导致工件卡滞在斜面上无法顺利滑落。如果是在焊接工装中使用，这类结构会在表面做淬火处理，提升表面硬度，避免焊接飞溅粘在结构表面影响定位精度，同时定期清理表面的焊渣，保证定位面的平整。
