双叉型带孔连接支座结构设计练习件

　　这款双叉型带孔连接支座，是机械结构中十分常见的铰接类支撑构件，日常在轻工输送线的侧边导向机构、小型自动化设备的摆臂连接点位、教学实训台的连杆传动模组中都能见到这类构件的身影，核心作用是实现两个相对摆动部件之间的铰接支撑，同时承担径向与轴向的复合载荷，避免连接点位出现应力集中导致的结构失效。从实际使用场景来看，这类支座往往安装在设备的固定机架端面，通过叉型开口容纳配套的摆臂连杆，再穿入铰接销轴实现转动副的构建，部分工况下还会在销轴端部加装开口销或者轴用挡圈，防止设备运行过程中销轴窜动脱落。

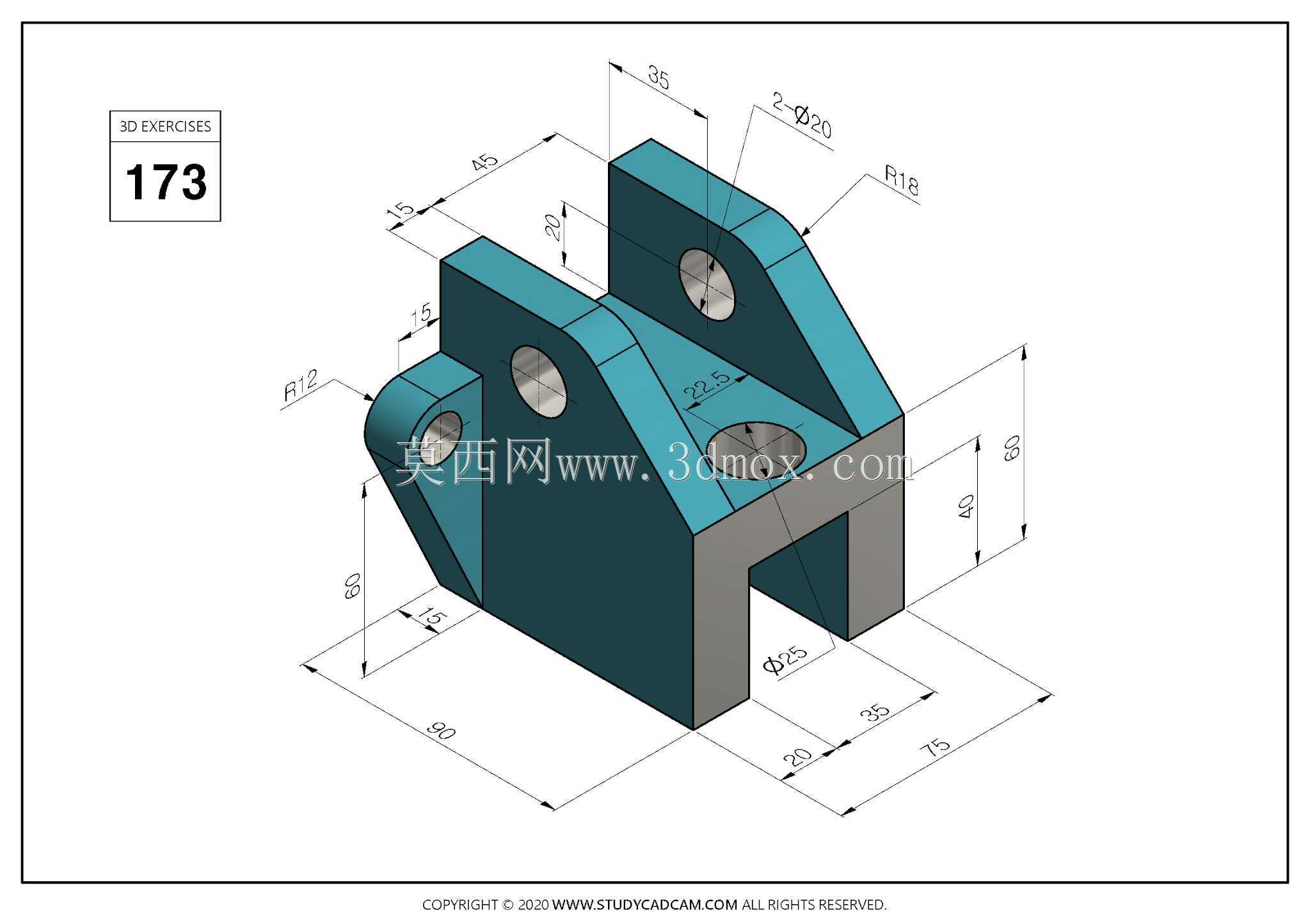

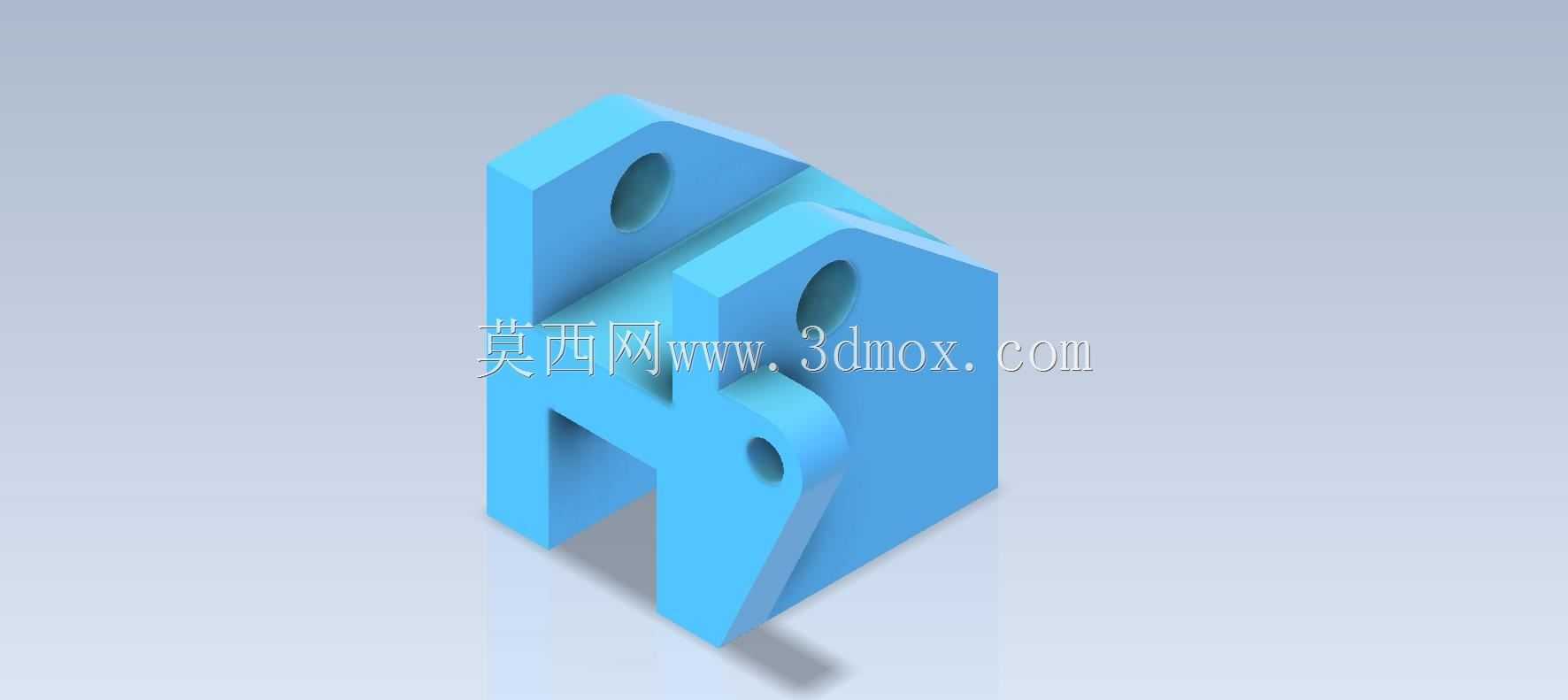

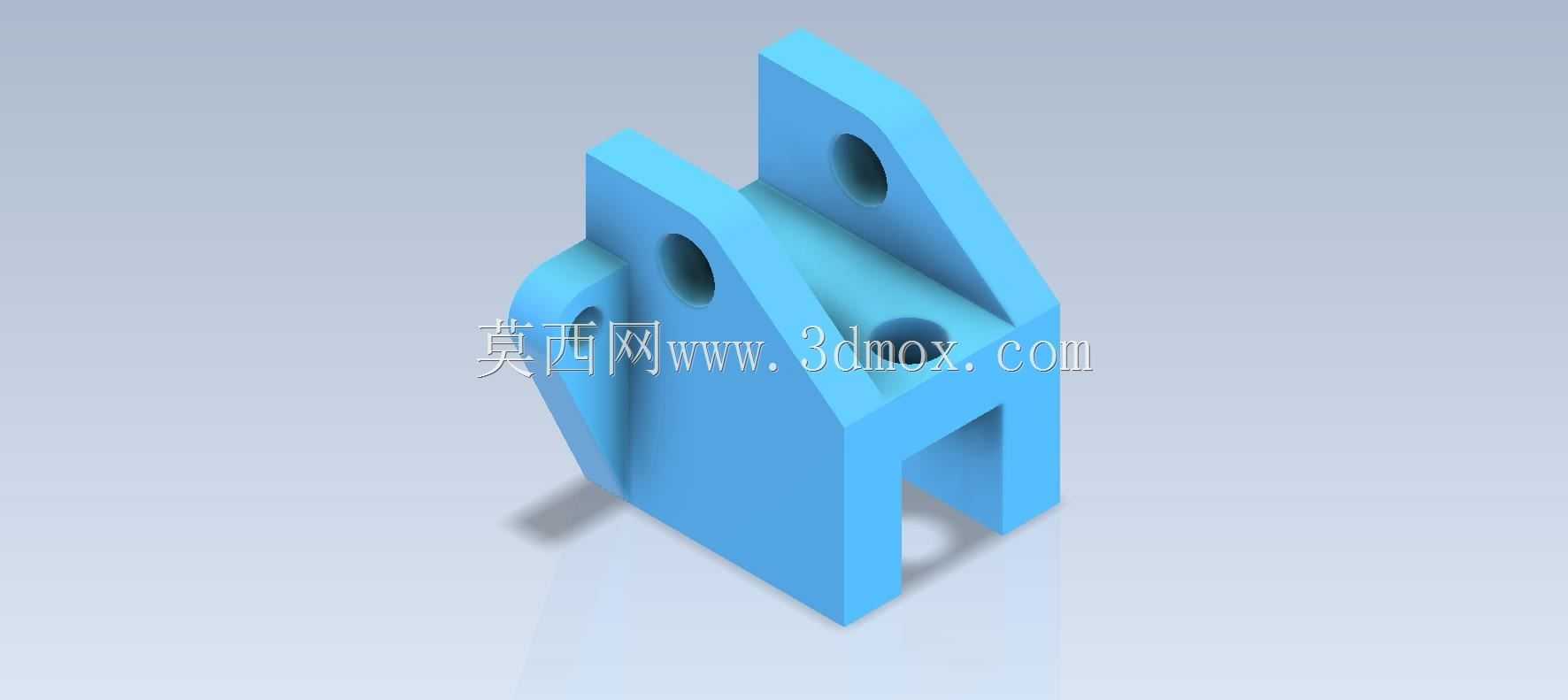

　　从结构设计的角度拆解，这款支座采用一体式实体结构，主体为带底部开口槽的矩形基座，上部延伸出两个平行的支撑耳板，耳板上同轴加工有销轴安装通孔，基座侧面还延伸出一个带孔的侧支耳，可用于附加限位杆或者传感器安装支架的固定。设计时首先要保证两个上部耳板的孔位同轴度，同轴度公差需要控制在0.02mm以内，否则穿入销轴后会出现卡滞，导致摆臂转动不畅，长期运行还会出现销轴偏磨的问题。耳板的厚度需要根据实际承受的摆动力矩核算，常规工况下厚度取销轴直径的0.8-1.2倍即可，既不会因为耳板过薄导致受力变形，也不会因为结构冗余增加不必要的零件重量。底部的开口槽主要用于卡入机架的安装型材或者安装板，槽宽需要比配套安装的板材厚度大0.1-0.2mm，方便装配时快速对位，槽的两侧端面需要加工平整，保证安装后支座与机架贴合紧密，不会出现安装倾斜的问题。

　　关于安装边界的尺寸控制，这类支座的整体高度通常根据摆臂的摆动行程确定，要保证摆臂在最大摆动角度下不会与支座基座发生干涉，两个耳板的内间距需要比配套摆臂的连接端厚度大0.3-0.5mm，预留出足够的装配间隙，避免摆臂转动时与耳板侧面发生摩擦。侧支耳的孔位中心与主铰接孔的中心距需要根据配套附件的安装尺寸确定，通常这个孔位用于安装行程限位块，所以中心距的尺寸公差需要控制在±0.1mm以内，保证限位触发位置的精度。零件的所有棱边都需要做C0.5的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员，另一方面也可以减少应力集中，提升零件的抗疲劳强度，尤其是耳板与基座连接的过渡位置，采用圆角过渡可以大幅降低应力集中系数，避免设备长期受交变载荷时在过渡位置出现开裂。

　　在建模练习过程中，这类零件可以很好地训练拉伸、切除、圆角、同轴孔配合等基础建模特征的使用，建模时需要优先确定主铰接孔的中心轴线作为设计基准，所有的结构尺寸都以这个基准为参照进行标注，这样后续修改尺寸参数时不会出现特征报错的问题。实际生产中这类零件通常采用45号钢加工，毛坯可以选择热轧方钢，通过铣削、钻削工序完成加工，受力较小的工况下也可以采用铝合金6061材质加工，降低零件重量，同时具备不错的耐腐蚀性能。装配时需要注意在铰接孔内添加润滑脂，减少销轴与孔壁的磨损，延长构件的使用寿命，定期维护时只需要检查销轴的磨损量以及耳板是否出现变形即可，维护成本较低，适合在各类中低速摆动的机械机构中使用。
