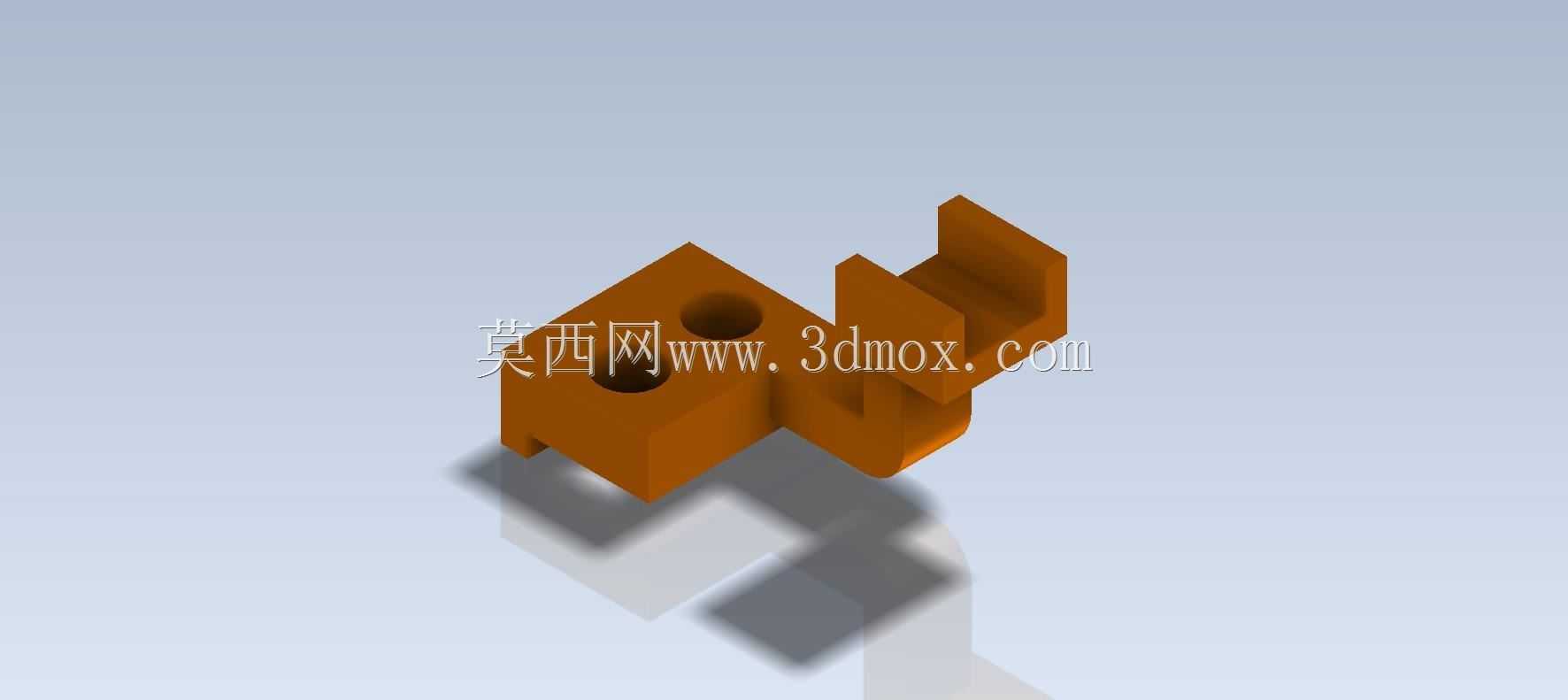

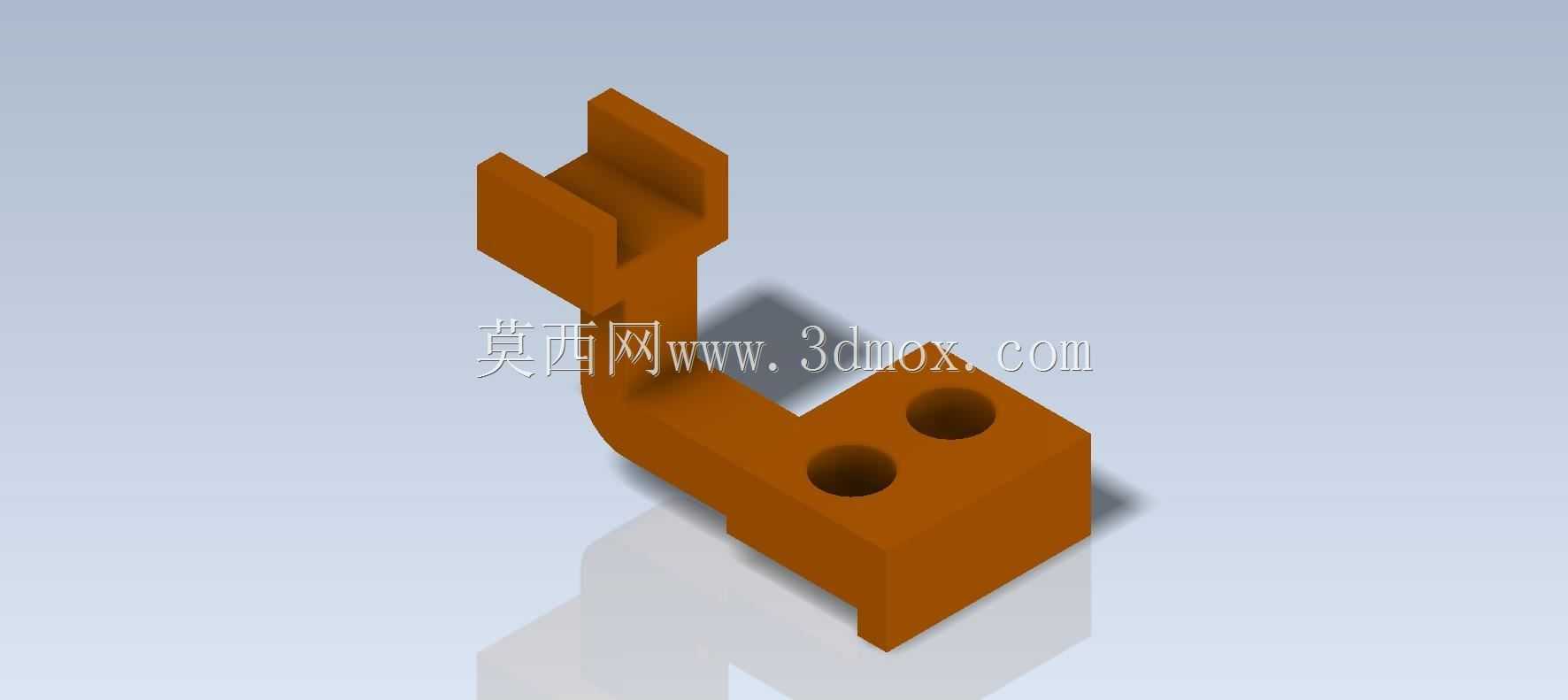

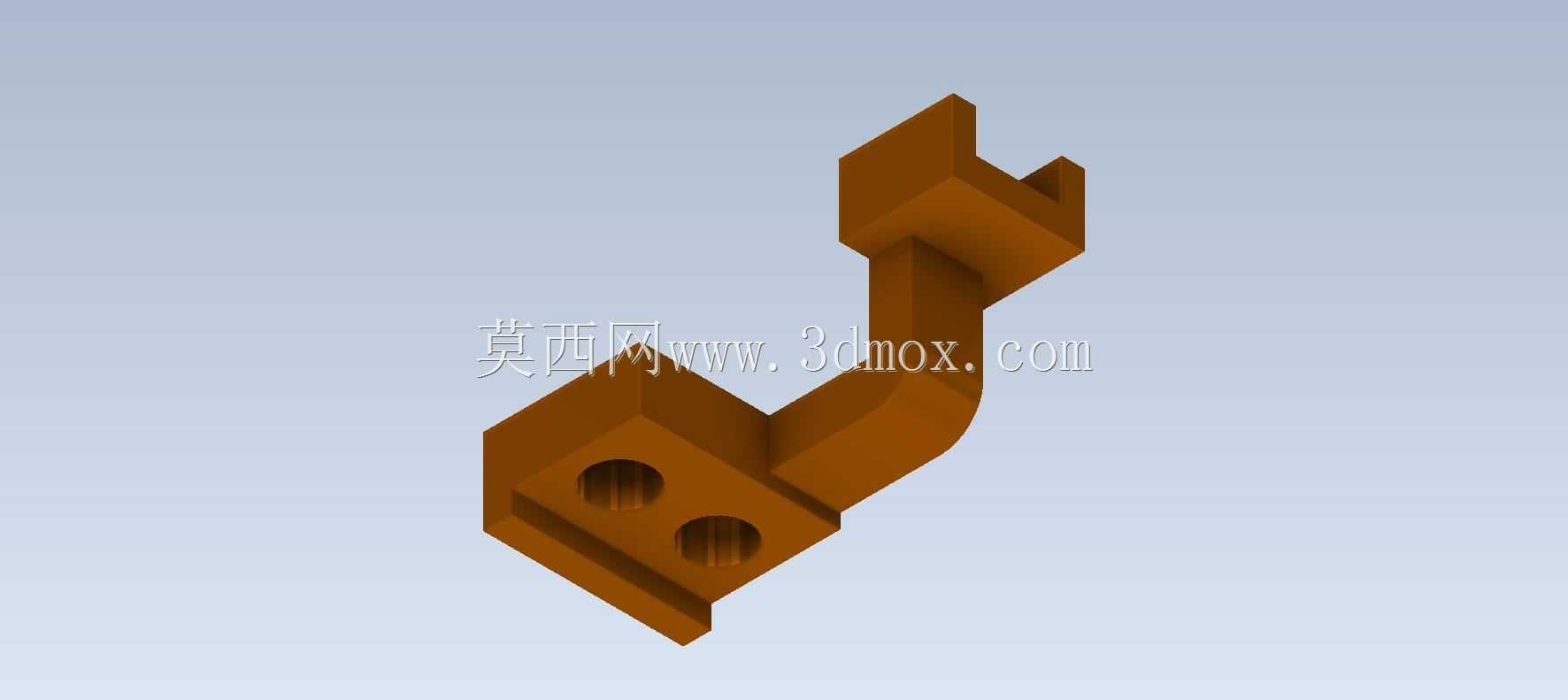

这类弯臂式双孔安装支座,在轻工自动化输送线的侧边定位工位、小型检测设备的传感器挂载点位、工装夹具的侧向支撑模块中应用十分广泛,区别于直臂式的连接座,它的弯折结构可以在有限的安装空间内避让开设备内部的走线槽、传动同步带等干涉部件,不需要额外增加垫高块来调整安装高度,能有效压缩机构的整体占用空间。从实际使用场景来看,这类零件常被用来固定对射型光电传感器的发射端、小型气动管路的导向支架、或者是设备检修门的侧向限位挡块,上端的U型开口槽可以直接卡入需要固定的杆件或者传感器本体,不需要完全拆卸紧固件就能调整被固定件的伸出长度,现场调试的时候比封闭孔位的支座效率高很多。设计这类零件的时候,首先要确认安装基面的边界尺寸,

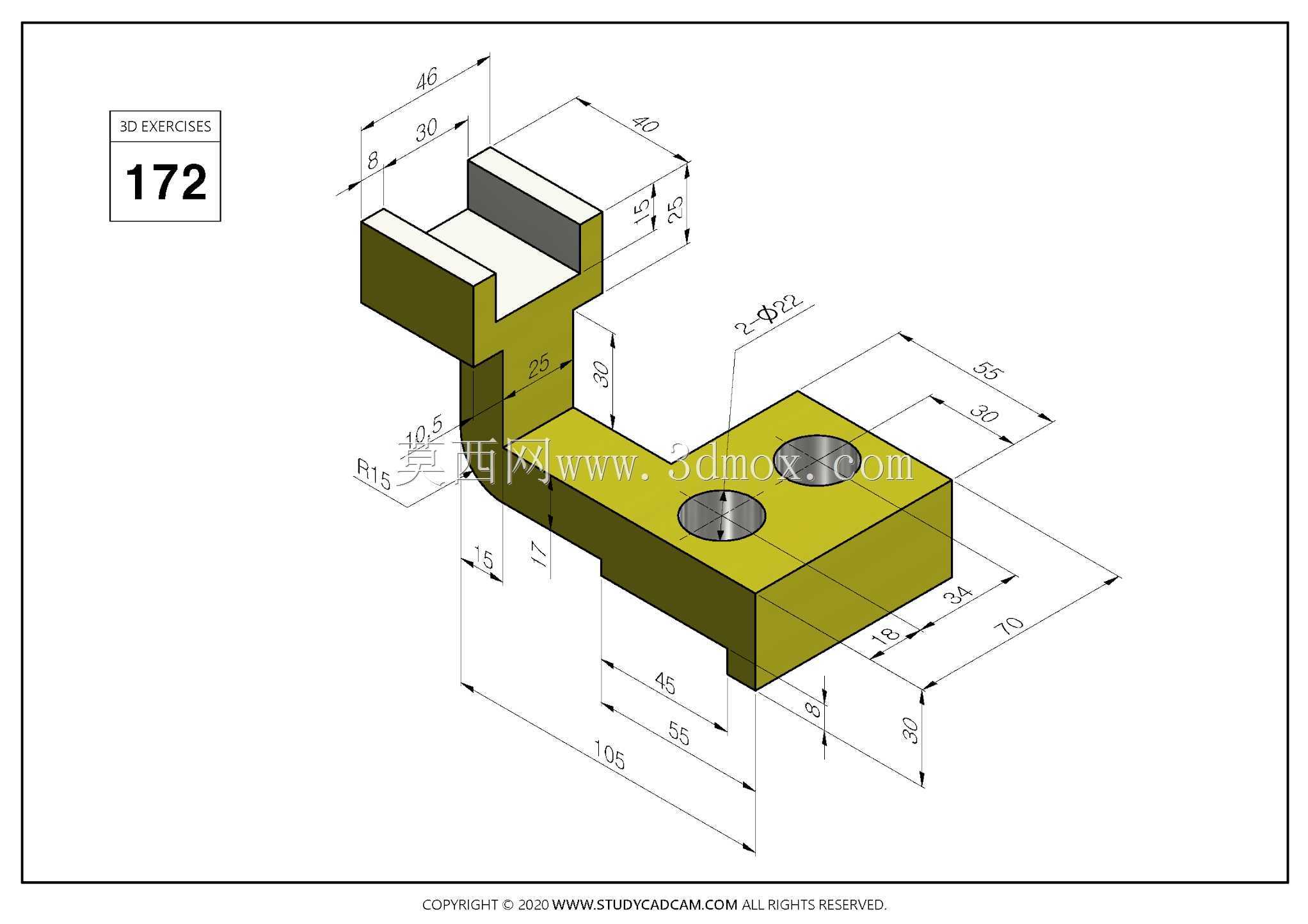

底部的方形安装座上两个沉孔的中心距需要匹配常用的工业铝型材槽距,比如适配40系列铝型材的话,孔中心距通常设置为20mm或者40mm,沉孔深度要保证M4或者M5的内六角螺丝安装后头部不高出安装面,避免和其他滑动部件产生刮擦。弯臂的过渡圆弧不能设计得太小,否则注塑或者铣削加工的时候容易在弯折处产生应力集中,长期受侧向载荷的时候会从弯折根部断裂,通常圆弧半径设置为臂厚的1.2到1.5倍比较合理,既保证结构强度,也不会因为圆弧过大占用额外的避让空间。上端的U型槽宽度要比被固定件的直径大0.1到0.2mm,间隙太小会导致装配的时候卡滞,间隙太大则会让被固定件产生晃动,影响检测或者定位精度,槽的深度要保证被固定件卡入后有足够的接触面积,
配合侧面的紧定螺丝可以实现牢靠的固定,不会因为设备运行的振动出现松脱。从安装边界来看,底部安装座的厚度通常设置为8到10mm,保证螺丝锁紧的时候不会把基座压变形,弯臂的截面尺寸要根据实际承载的重量来调整,如果挂载的是重量不足50g的小型传感器,臂厚设置为6mm就足够满足强度要求,如果需要挂载较重的导向滚轮或者管路接头,臂厚需要增加到8mm以上,同时可以在弯折处增加小的加强筋,进一步提升结构的抗扭性能。实际建模的时候要注意,两个安装孔的轴线需要和安装基面完全垂直,否则螺丝锁紧的时候会产生额外的内应力,长期使用容易出现螺丝滑牙或者基座开裂的问题,U型槽的对称面要和底部安装座的对称面保持重合,避免安装后被固定件出现偏斜,
导致对射传感器对位不准、导向杆卡滞等问题。这类零件的材质通常选用ABS工程塑料或者6061铝合金,塑料材质的成本低、重量轻,适合对载荷要求不高的检测工位使用,铝合金材质的强度更高,适合有一定冲击载荷的工装定位场景,表面做阳极氧化处理后还能提升耐磨和耐腐蚀性能,适应车间内有少量切削液或者油污的工作环境。在装配的时候,底部两个螺丝不需要过度锁紧,尤其是塑料材质的支座,锁紧扭矩控制在1.2N·m左右就足够,过大的扭矩会导致沉孔周围的材料被压溃,反而会降低固定的牢靠性,上端U型槽的紧定螺丝要加装尼龙垫片,避免锁紧的时候刮伤被固定件的表面,尤其是固定传感器外壳这类薄壁零件的时候,垫片可以有效分散锁紧力,防止外壳被压裂。
