角型带孔安装支撑固定支架结构

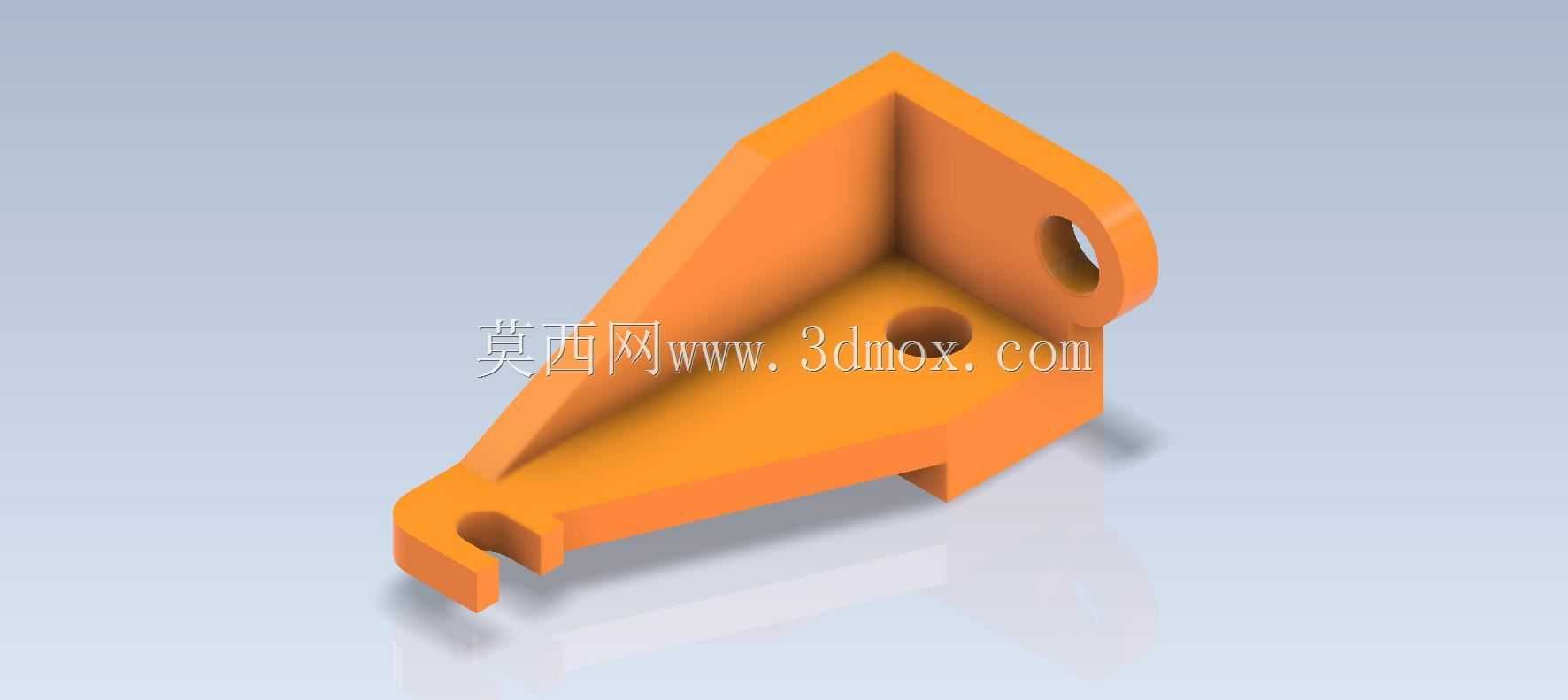

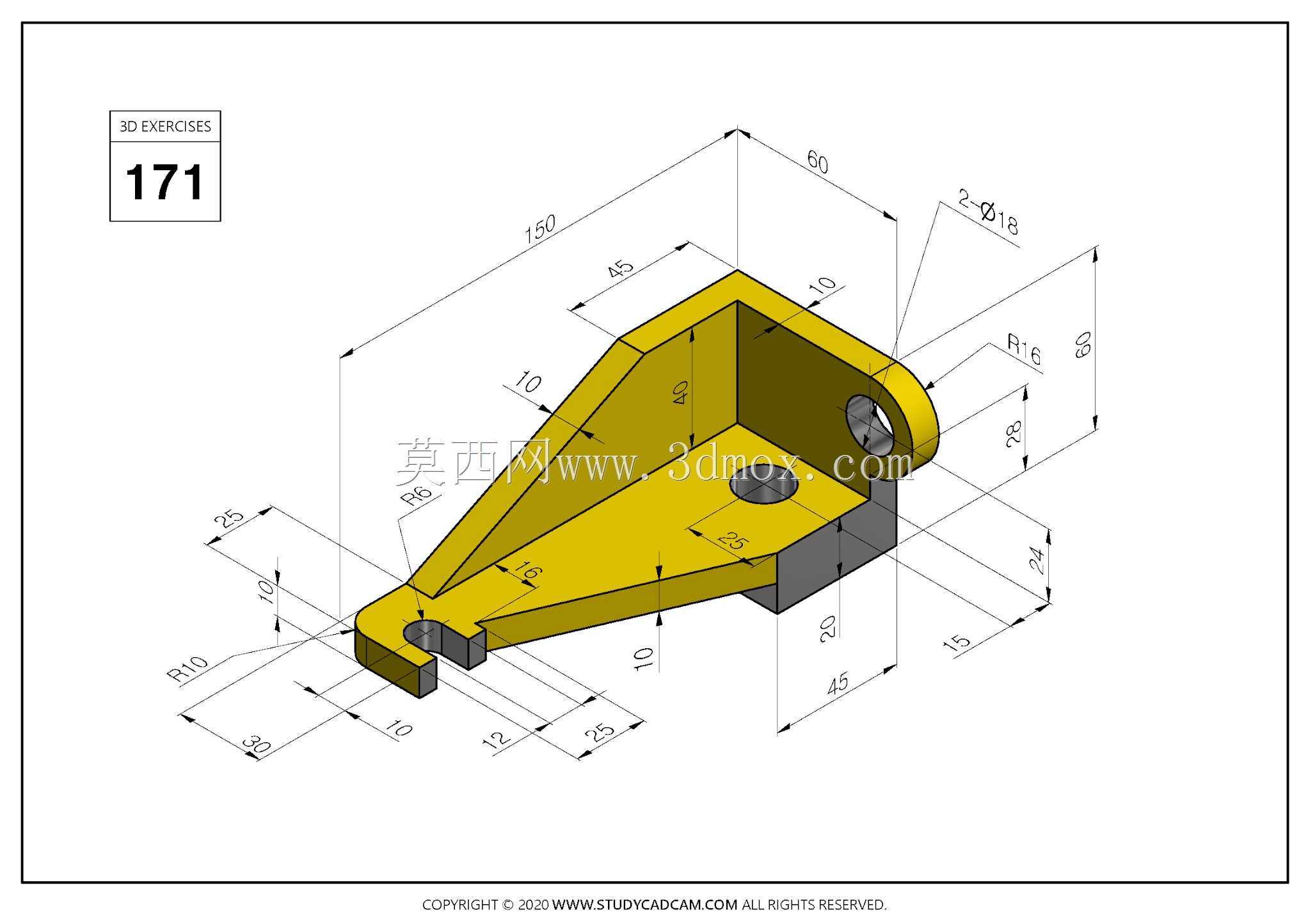

　　这类角型支撑构件在轻工自动化输送线侧边的传感器安装工位十分常见，日常产线调试中经常遇到需要在型材框架直角位置加装检测元件的场景，普通平板支架无法同时贴合两个垂直安装面，容易出现固定后悬臂过长、检测位置偏移的问题，这种一体化弯折的角型结构刚好能同时贴靠两个垂直基准面，大幅降低安装后的形位公差累积。从结构细节来看，构件主体采用等厚板材弯折成型，竖直立板上开设的带沉台通孔，用于穿装固定螺栓时容纳螺栓头，避免螺栓突出干涉后续加装的检测元件，水平底板上的通孔则用于和下方的安装基座锁紧，前端延伸出的带缺口卡爪结构，可直接卡入型材的预置T型槽内，在螺栓锁紧前实现预定位，不用人工全程托举构件对位，能有效缩短现场安装的调整时间。设计这类构件时，

　　首先要确定安装边界的限制，通常这类支架适配的是40系列工业铝型材的安装面，弯折处的内圆角需要匹配板材厚度设置，避免弯折加工时出现应力集中开裂，外圆角则要做倒角处理，防止安装调试过程中划伤操作人员。立板的高度需要匹配常用光电传感器的安装高度，保证传感器检测面刚好对准输送线上的工件通过位置，不会出现检测盲区；底板的长度要足够容纳两个安装孔位，同时预留出扳手操作的空间，避免螺栓锁紧时没有工具操作余量。构件上的两个安装孔孔径按照常用的M6内六角螺栓尺寸设计，孔位距离立板和底板边缘的距离要满足螺栓边距要求，防止锁紧时板材边缘出现压溃变形。前端卡爪的缺口尺寸和铝型材槽宽匹配，卡入后能限制构件沿型材长度方向的窜动，配合螺栓锁紧后可实现完全定位，

　　不需要额外增加定位销。在实际应用场景中，这类支架除了用于传感器安装，还可用于小型气动管路的走线固定、小型电磁阀的安装座，在小型设备的内部框架直角位置，也能作为线缆的固定支撑使用。建模过程中需要注意弯折处的板材厚度一致性，不能出现建模时弯折区域厚度突变的问题，否则后续加工出的构件会出现装配贴合不严的情况；各个孔位的位置度公差需要控制在0.1mm以内，保证和标准型材的孔位对齐，不需要现场二次扩孔。构件的整体重量控制在轻量化范围内，不会给铝型材框架带来额外的负载，同时弯折形成的三角加强结构，相比两块平板拼接的支架，整体刚性提升40%以上，在设备运行产生振动的工况下，不会出现支架晃动导致检测信号不稳定的问题。

　　安装时首先将前端卡爪卡入型材的T型槽，滑动调整到需要的安装位置，先预紧底板的固定螺栓，调整立板上安装的元件位置到位后，再依次锁紧所有螺栓，整个安装过程不需要复杂的工装辅助，单人即可完成操作。在一些有防腐要求的工况下，这类构件可采用不锈钢板材加工，表面做钝化处理，普通工况下采用Q235板材加工后喷塑处理即可满足使用要求，加工成本较低，适合批量应用在各类自动化设备的框架结构中。
