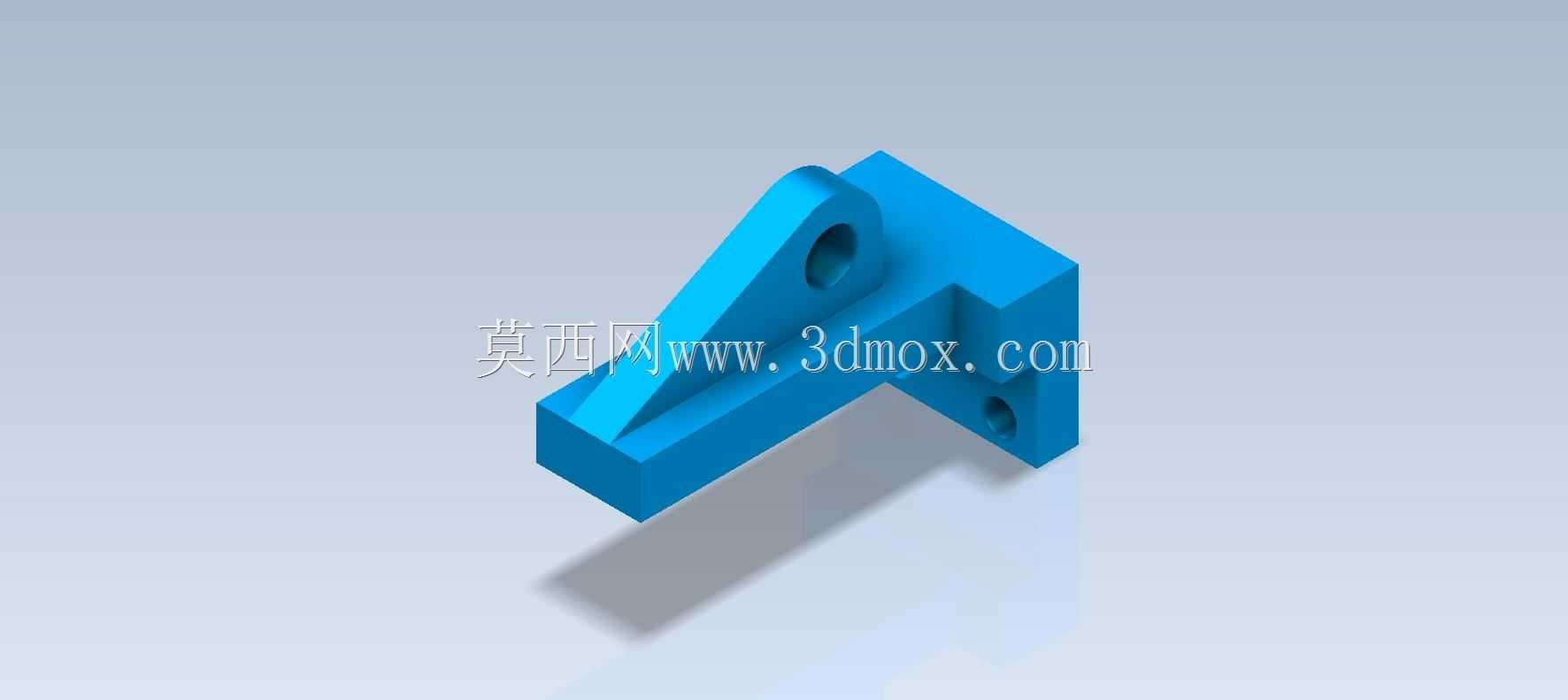

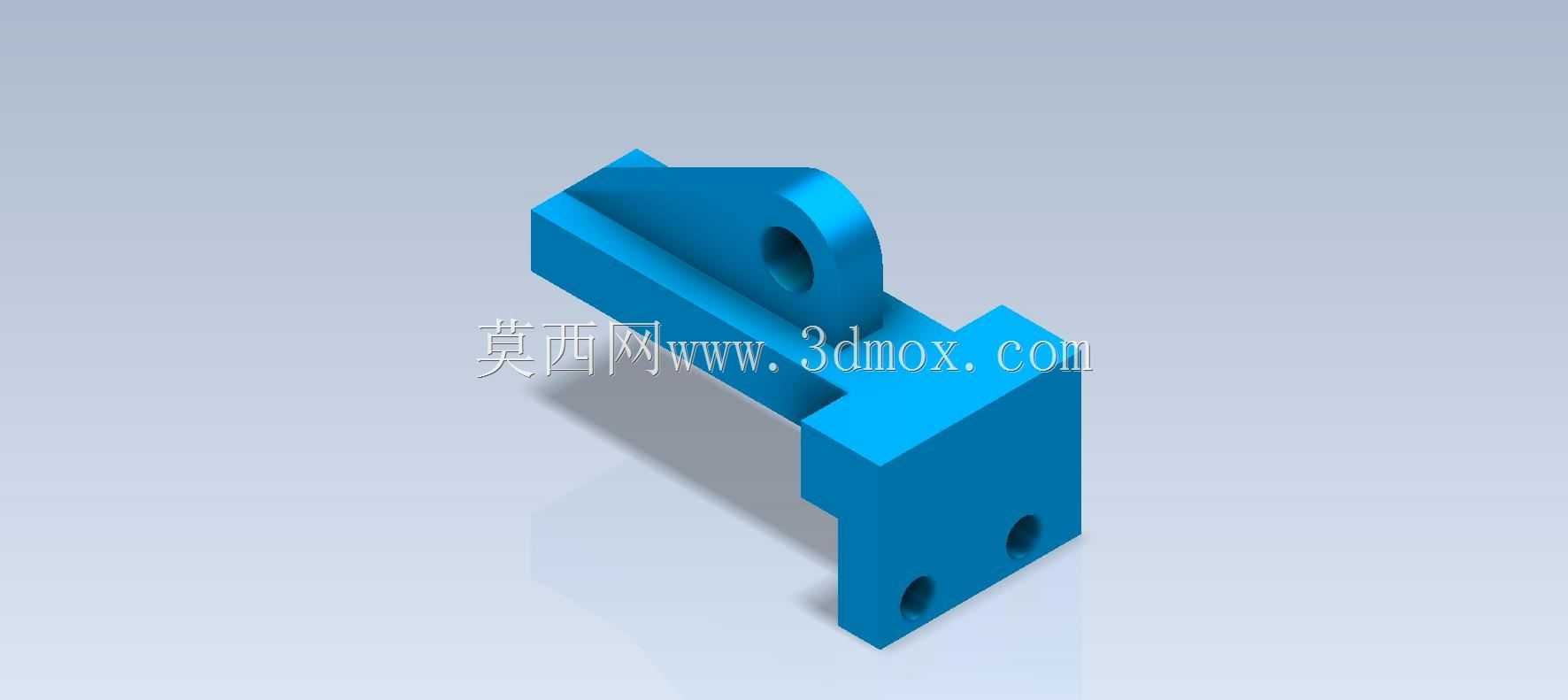

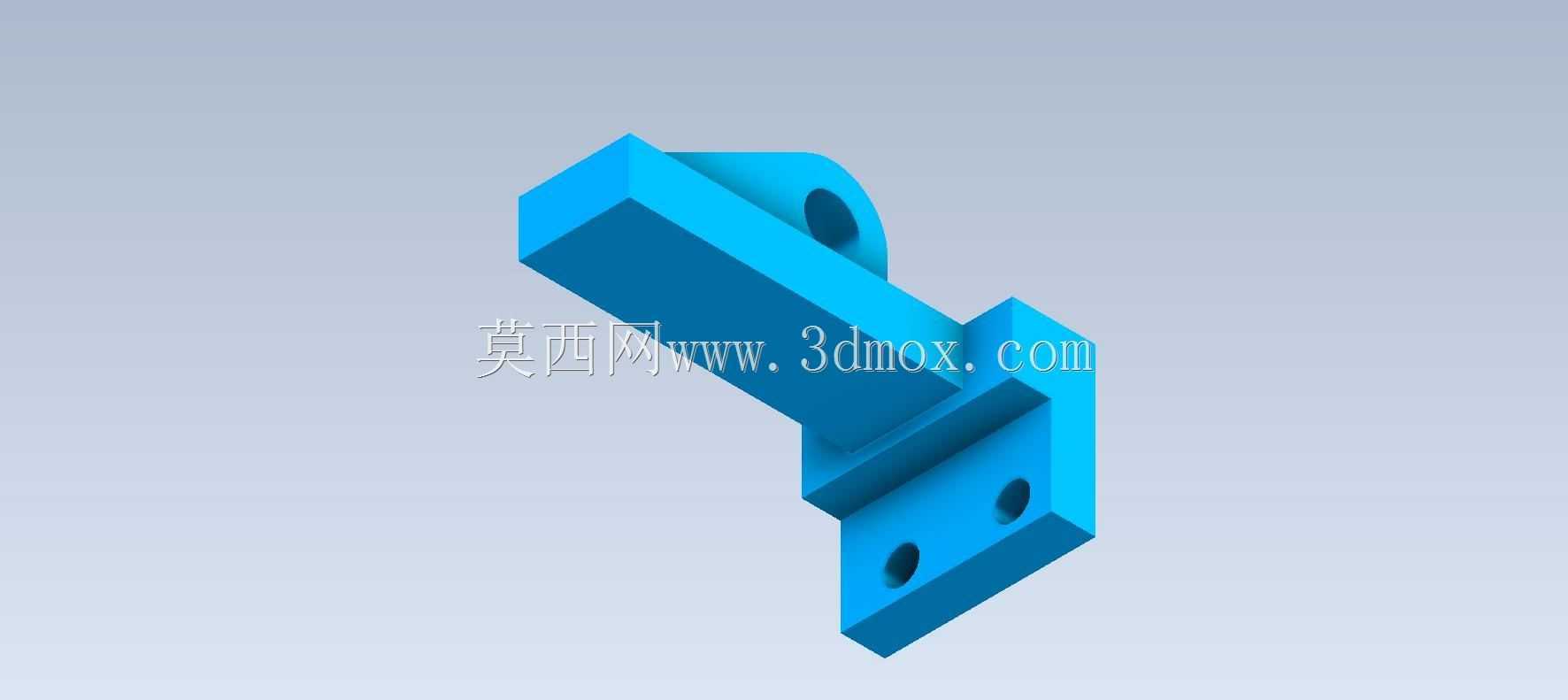

L型带孔角式支撑连接结构练习件

　　日常做结构设计练习时，这类角式支撑件是非常典型的建模训练载体，它的结构特征覆盖了大部分机械零件的基础设计逻辑，也对应了实际工业场景里大量的安装连接需求。先从实际应用场景说起，这类L型角式支撑结构，在轻工自动化生产线的型材机架搭建、小型检测设备的内部组件固定、工装夹具的定位支座安装场景里十分常见，它的核心作用是在两个垂直安装面之间传递载荷，同时为被支撑部件提供精准的定位基准，避免悬臂结构带来的形变偏移。很多入门工程师在做小型设备的内部布局时，容易忽略这类角座的安装边界，要么预留的安装孔位和周边部件产生干涉，要么支撑臂的厚度设计不足，在长期受载后出现塑性形变，影响设备的运行精度。

　　从功能特性来看，这个零件的两个垂直安装面分别承担不同的连接作用：竖直方向的支撑臂上开设了带沉台的通孔，这个孔位是用来穿装销轴或者锁紧螺栓，和上方的摆动类、悬挂类部件做铰接连接，孔位的内壁粗糙度、圆柱度直接决定了铰接部件的转动顺畅度，如果孔位的同轴度偏差超过0.05mm，铰接部件转动时就会出现卡滞、偏磨的问题，长期运行还会产生异常噪音。水平方向的底座面上同样开设了安装孔，这个孔位是用来将整个支撑件锁紧在设备的安装基板上，底座的平面度需要控制在合理范围内，否则锁紧后零件会出现内应力，长期受振动影响可能出现连接松动甚至断裂的问题。

　　说到设计思路，做这类零件的建模时，首先要确定两个垂直安装面的垂直度公差，这是整个零件的核心基准，所有特征的定位都要以这两个垂直面为基准来展开。支撑臂和底座的连接处做了圆弧过渡，这个过渡圆角不是随意添加的工艺特征，它的作用是降低直角连接处的应力集中系数——如果直接做直角连接，在支撑臂受垂直方向载荷时，转角位置的应力会是其他位置的3-4倍，很容易在受冲击载荷时出现开裂，合理的圆角半径可以把应力集中系数降低到1.5以内，大幅提升零件的抗疲劳性能。支撑臂的截面采用了等厚度的矩形截面，这种截面的抗弯截面模量计算简单，在满足载荷要求的前提下可以尽可能控制零件的整体重量，不会给安装基板带来额外的负载。

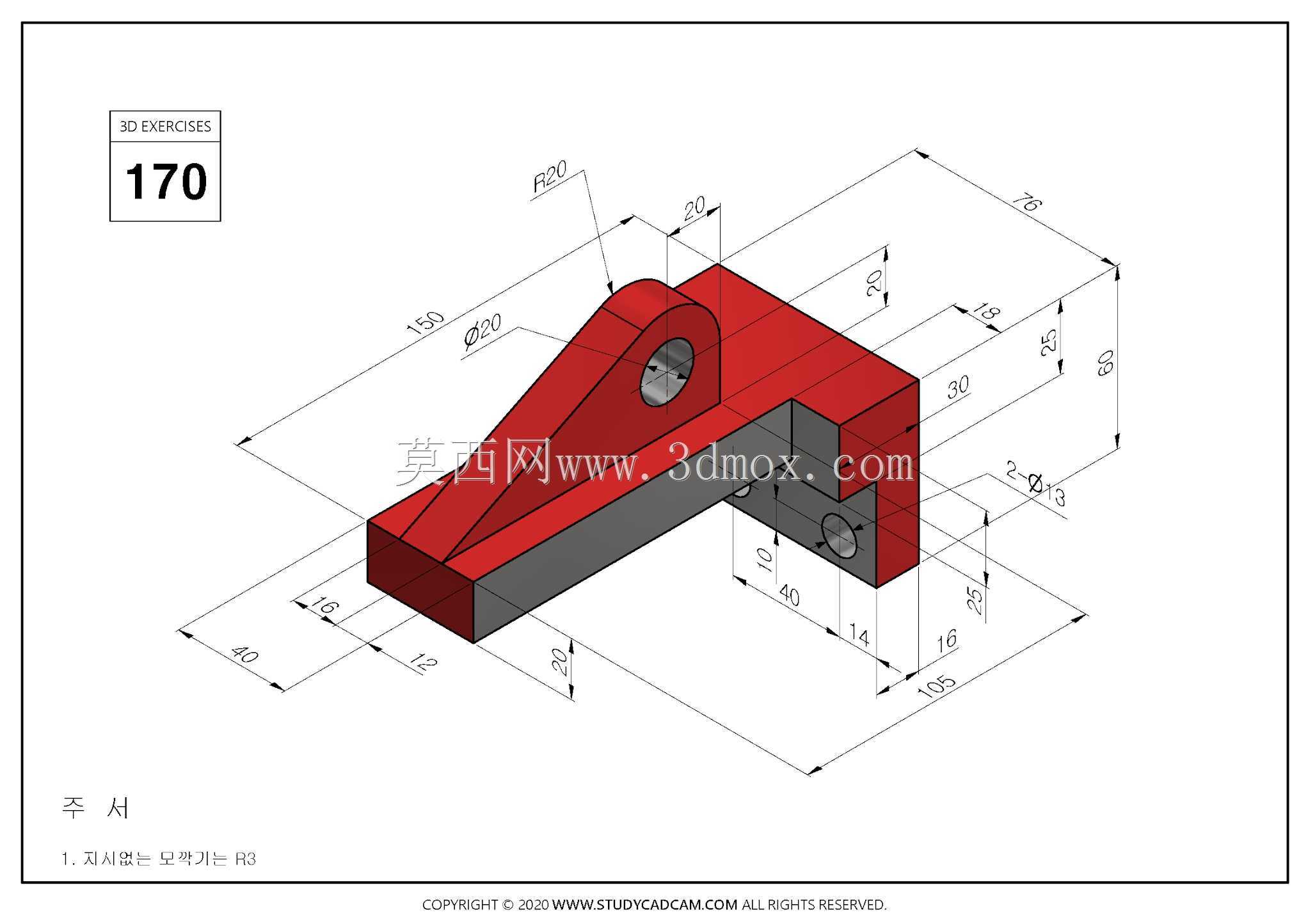

　　再说到外形尺寸与安装边界，这类练习件的尺寸设定完全贴合实际工业应用的常用规格，底座的长度和宽度需要匹配常用的型材安装槽间距，支撑臂的高度要满足被支撑部件的摆动行程需求，不能让部件在摆动过程中碰到安装基板。安装孔的孔径要适配常用的内六角螺栓规格，孔位的边距要满足螺栓安装时的扳手操作空间，很多新手建模时只考虑零件本身的结构，忽略了螺栓安装时的操作空间，最后实际装配时扳手伸不进去，只能重新修改孔位，耽误项目进度。另外零件的所有外露棱边都做了小尺寸的倒角处理，这既是为了去除加工后的毛刺，避免装配时划伤操作人员，也可以减少零件在搬运、安装过程中因为磕碰导致的棱边变形，影响安装精度。

　　在实际建模练习过程中，做这类零件可以很好地训练拉伸、切除、圆角、倒角这些基础特征的操作逻辑，也能帮助初学者建立基准先行的设计思维——不管多复杂的零件，都是从基准面、基准轴开始，一步步添加特征完成的，每添加一个特征都要考虑对应的加工工艺、装配需求，而不是只追求外形的相似。很多初学者做这类练习时，习惯用复杂的曲面特征去构建简单的结构，反而忽略了零件的工程属性，要知道这类支撑类零件绝大多数都是采用铣削加工或者型材裁切加工，设计时要尽可能减少不必要的复杂特征，降低加工成本，同时提升零件的结构可靠性。比如这个零件上的两个安装孔，都是垂直于所在安装面的直孔，没有做斜孔或者特殊型面的孔，就是为了适配常规的钻削、铣削加工工艺，不需要特殊的工装夹具就能完成加工，批量生产时的成本控制优势非常明显。

　　另外在做结构校验的时候，这类角式支撑件需要重点校核两个位置的强度：一个是支撑臂上铰接孔的挤压强度，要确保在最大铰接载荷下，孔壁不会出现压溃变形；另一个是转角过渡位置的弯曲强度，要确保在额定载荷下，转角位置的最大应力低于材料的屈服强度，同时预留足够的安全系数。如果是用在有振动的设备场景下，还要考虑连接螺栓的防松设计，对应的安装孔位可以预留防松垫片的安装空间，避免长期振动下螺栓松动导致支撑失效。
