带安装底座铰接支撑座结构件

　　这类带安装底座的铰接支撑结构件，在轻工自动化输送线、小型工装夹具定位单元、检测设备的可调支撑模块中十分常见，核心作用是为穿装在顶部轴孔内的铰接销轴提供稳定的安装基准，同时通过底座的固定孔完成与设备机架的刚性连接，实现相邻运动部件的铰接转动支撑，避免运动副出现偏载、卡滞的问题。

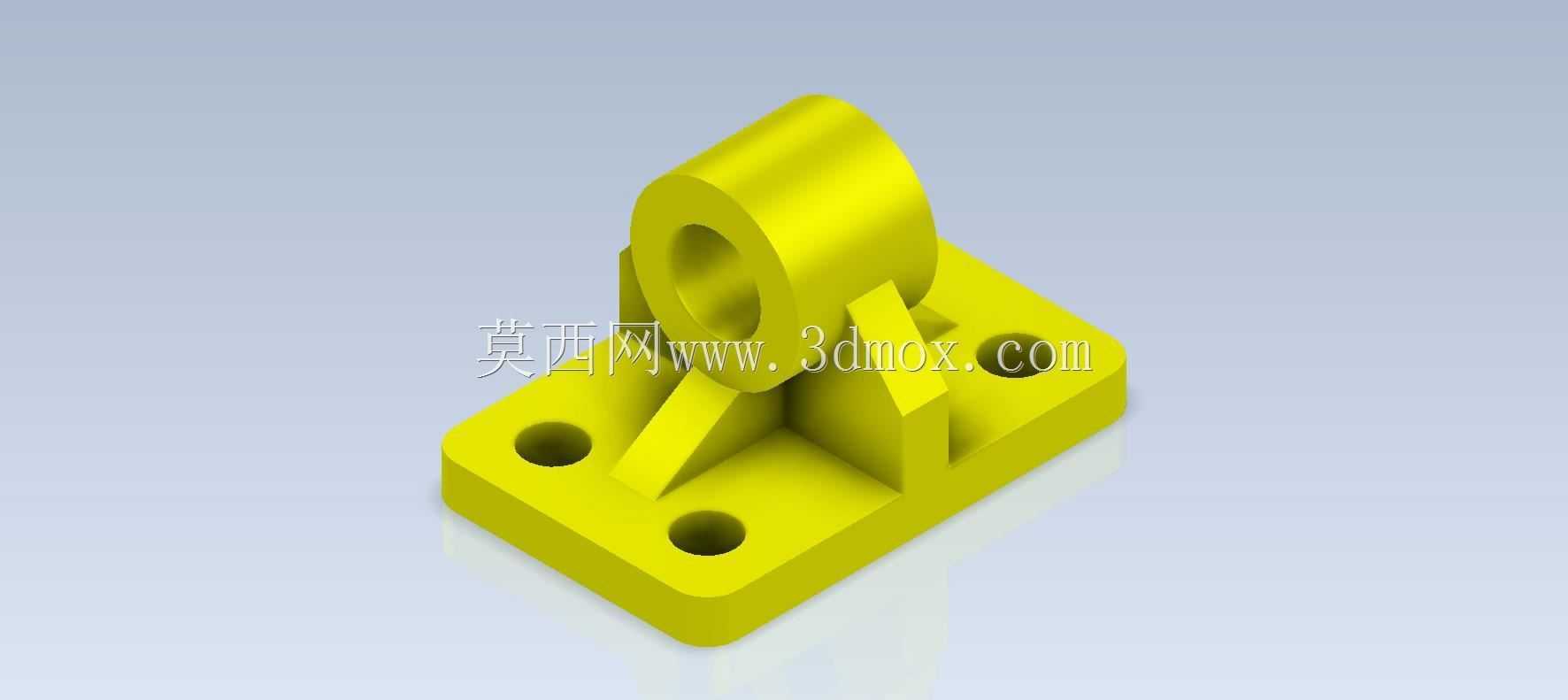

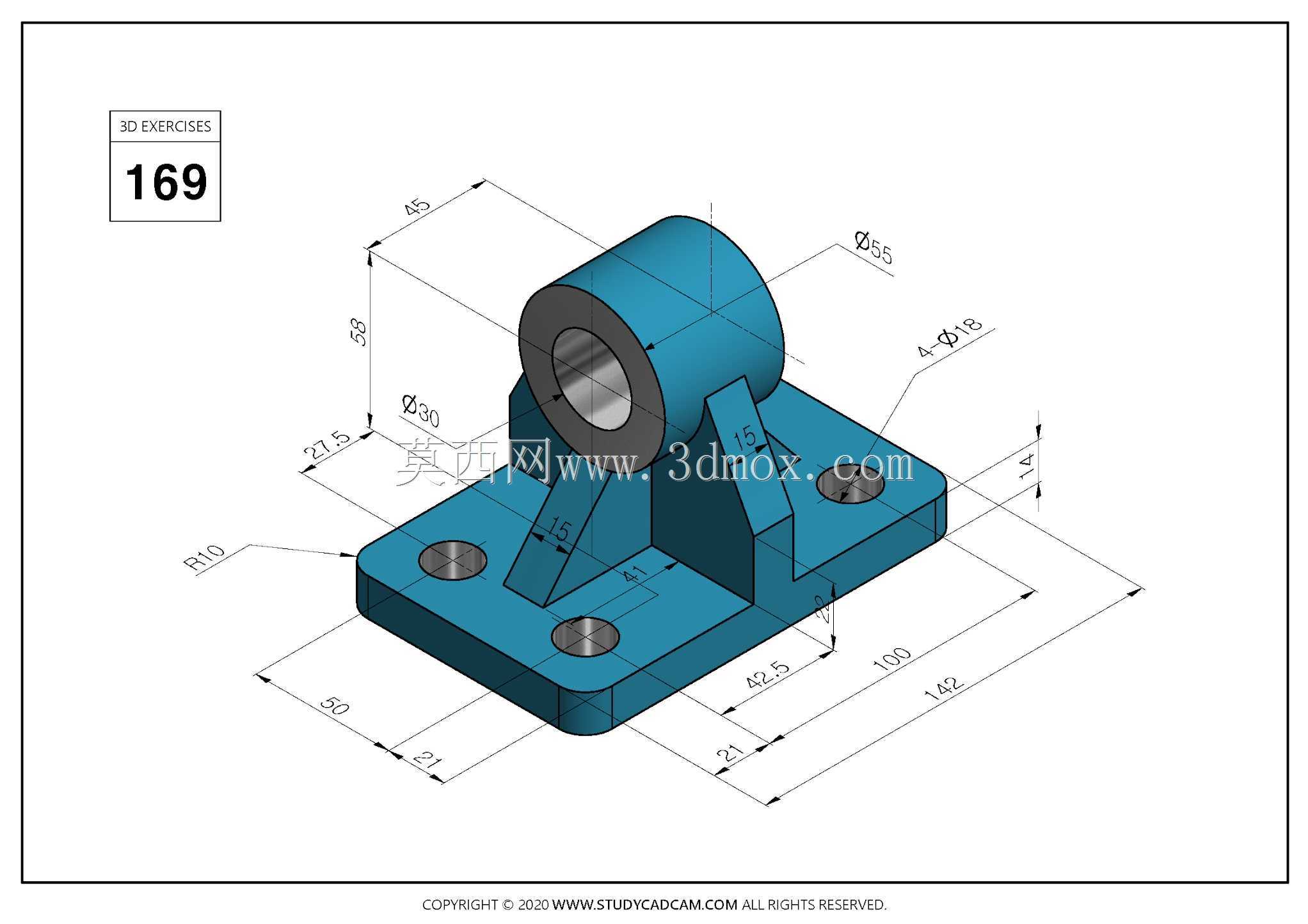

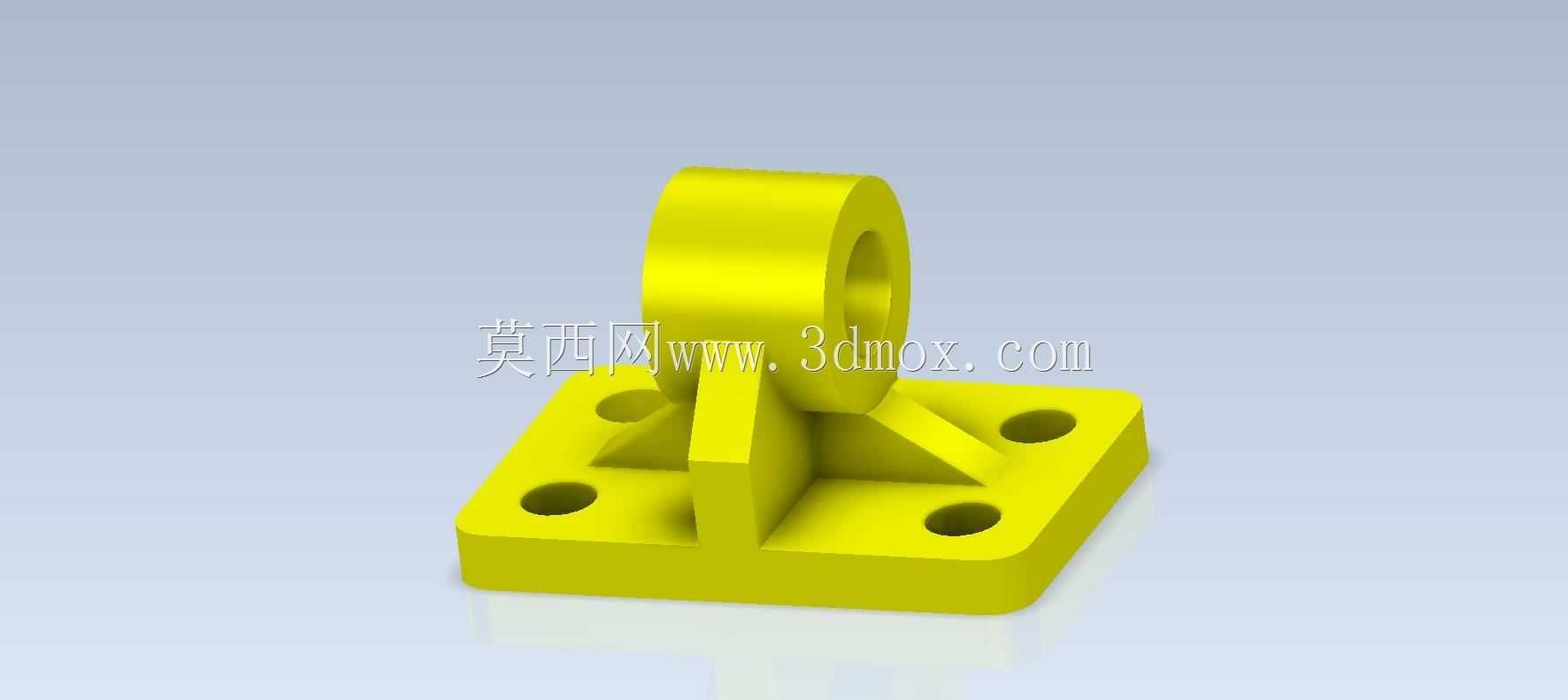

　　从结构设计逻辑来看，该零件采用一体化铸造成型后机加工的工艺思路，底部为矩形安装法兰底座，底座上对称开设两个沉头安装孔，安装时可将内六角螺栓穿过沉孔直接锁附在设备安装面，沉孔设计能够保证螺栓头完全沉入底座平面，不会突出表面干涉其他相邻部件的安装，两个安装孔的孔距经过公差匹配，能够适配常规标准间距的安装位，降低现场安装的配做工作量。底座上方的主体为带通孔的圆筒铰接座，通孔为核心的功能面，用于穿装铰接销轴或者小型导向轴，孔的内壁需要满足相应的尺寸公差与表面粗糙度要求，保证销轴转动时的同轴度，减少转动过程中的磨损。

　　为了提升圆筒部分与底座的连接强度，在圆筒与底座的相邻侧面设置了三角形加强筋，筋板分别连接圆筒外壁与底座上表面，能够有效抵消铰接部位承受的径向载荷与倾覆力矩，避免长期受载后圆筒与底座连接处出现应力断裂，尤其是在部件频繁摆动的工况下，加强筋的存在可以大幅提升结构的抗疲劳性能，不需要额外增加整体壁厚就能实现强度提升，有效控制零件的整体重量与材料成本。

　　从安装边界来看，该零件整体外轮廓尺寸紧凑，底座的矩形轮廓占用安装面积极小，适合在设备内部安装空间局促的位置布置，顶部圆筒的高度经过匹配设计，能够保证铰接的相邻部件转动时不会与底座表面发生摩擦干涉，圆筒的轴向长度也适配常规厚度的铰接耳片，不需要额外加装垫片调整间隙。在实际建模过程中，需要重点关注安装孔的沉头深度、铰接孔的同轴度、加强筋与主体连接位置的圆角过渡，这些细节直接影响后续零件加工的工艺性与实际使用强度：如果连接位置没有设置合理的铸造圆角，铸造过程中容易出现应力集中导致的冷隔缺陷，机加工时也容易在转角处出现崩边问题；铰接孔的两端需要设置微小的倒角，既可以去除机加工产生的毛刺，也能方便销轴的装配导入，避免装配时刮伤销轴表面。

　　在实际应用场景中，这类支撑座常作为小型连杆机构的固定铰接点，比如在小型物料分选设备的摆杆驱动单元、包装设备的挡料机构铰接位、工装夹具的快速夹钳支撑位都能看到同结构的零件，相比分体式的焊接支撑座，一体化的结构安装精度更高，不需要后期焊接后再二次加工铰接孔，装配时的累计误差更小，能够保证连杆机构的运动轨迹精度，减少机构运行过程中的异响与磨损。设计时还需要考虑零件的受力方向，加强筋的布置方向与主要受载方向保持一致，最大化发挥筋板的补强作用，同时底座的底面需要保证足够的平面度，安装时能够与设备安装面完全贴合，避免锁紧螺栓后零件出现变形，导致顶部铰接孔的轴线偏移，影响转动副的正常工作。
