L型带轴安装固定支座结构设计

　　这款L型带轴的安装固定支座，在轻工自动化输送线、小型检测设备的工位定位模块中应用十分广泛，日常做设备改造时经常会碰到类似结构的选型需求，很多新手建模时容易忽略安装边界的干涉问题，导致加工出来的零件装上去和周边构件碰擦。先从实际安装场景说，这类支座通常承担两个核心作用，一是作为侧边安装基准，把功能组件固定在设备型材框架的立面上，二是通过伸出的圆柱轴段，为摆动拨杆、微型导向轮、位置检测触片提供回转支撑的基础，不需要额外再做轴座拼接，一体化的结构能减少装配累计误差，在小负载的工位动作场景里稳定性比拼接式结构好很多。

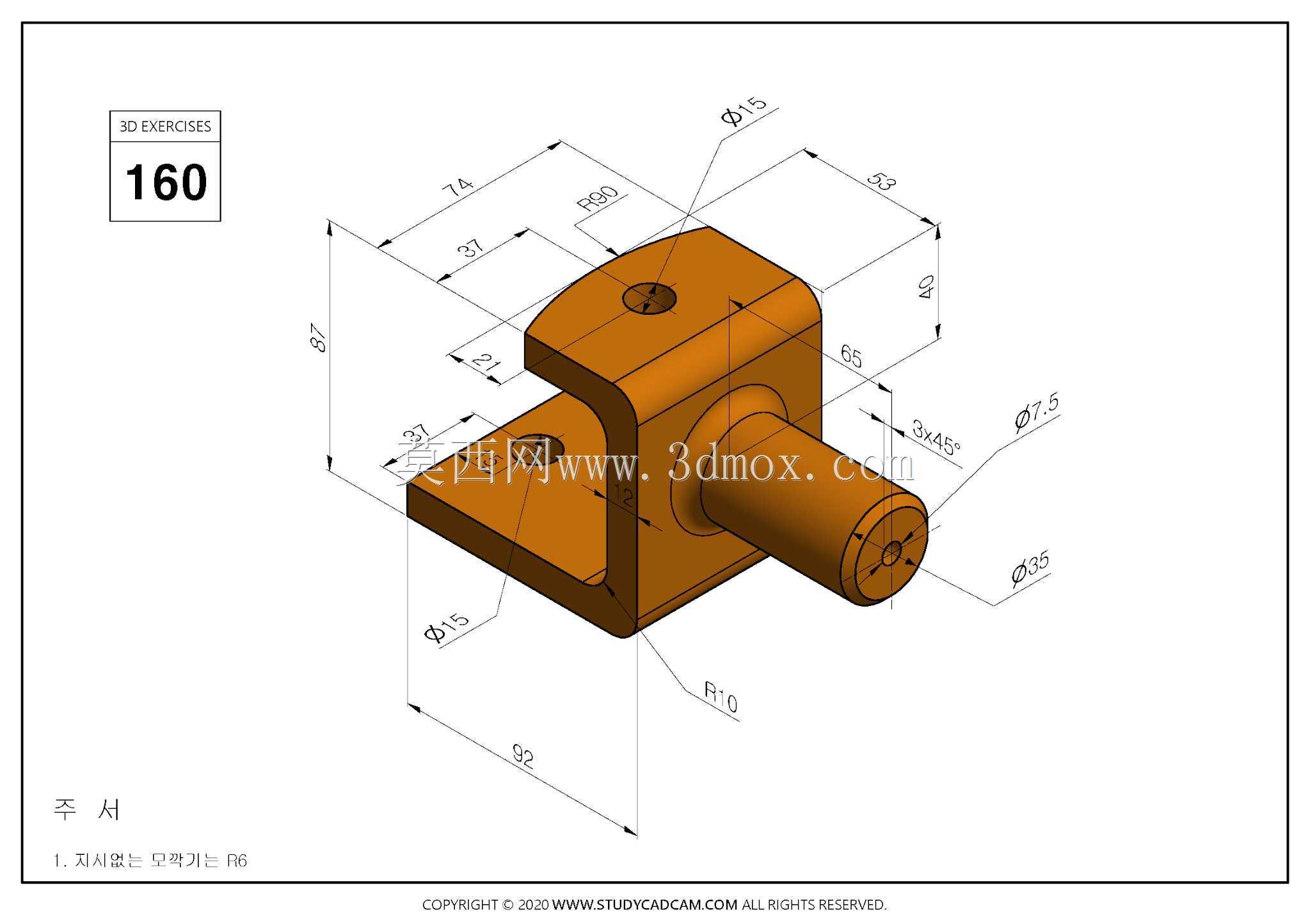

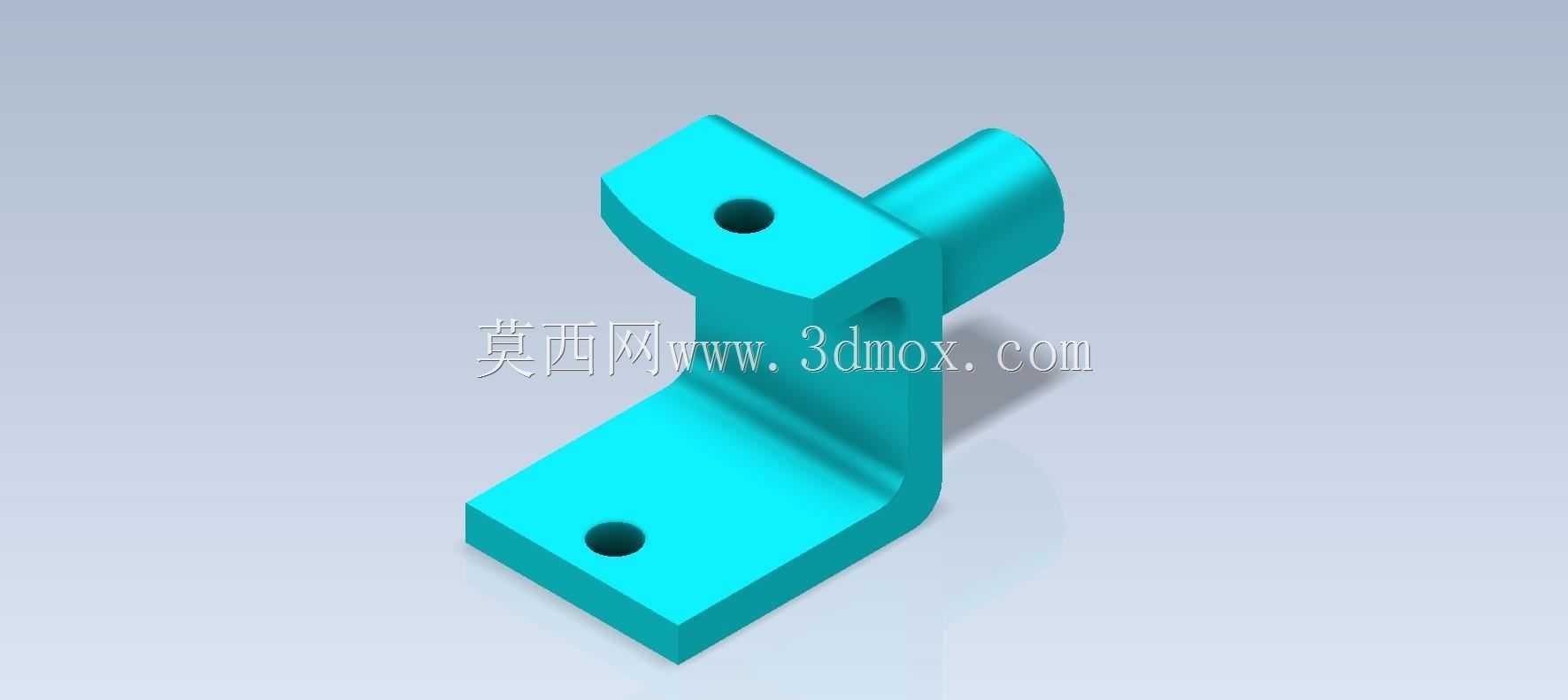

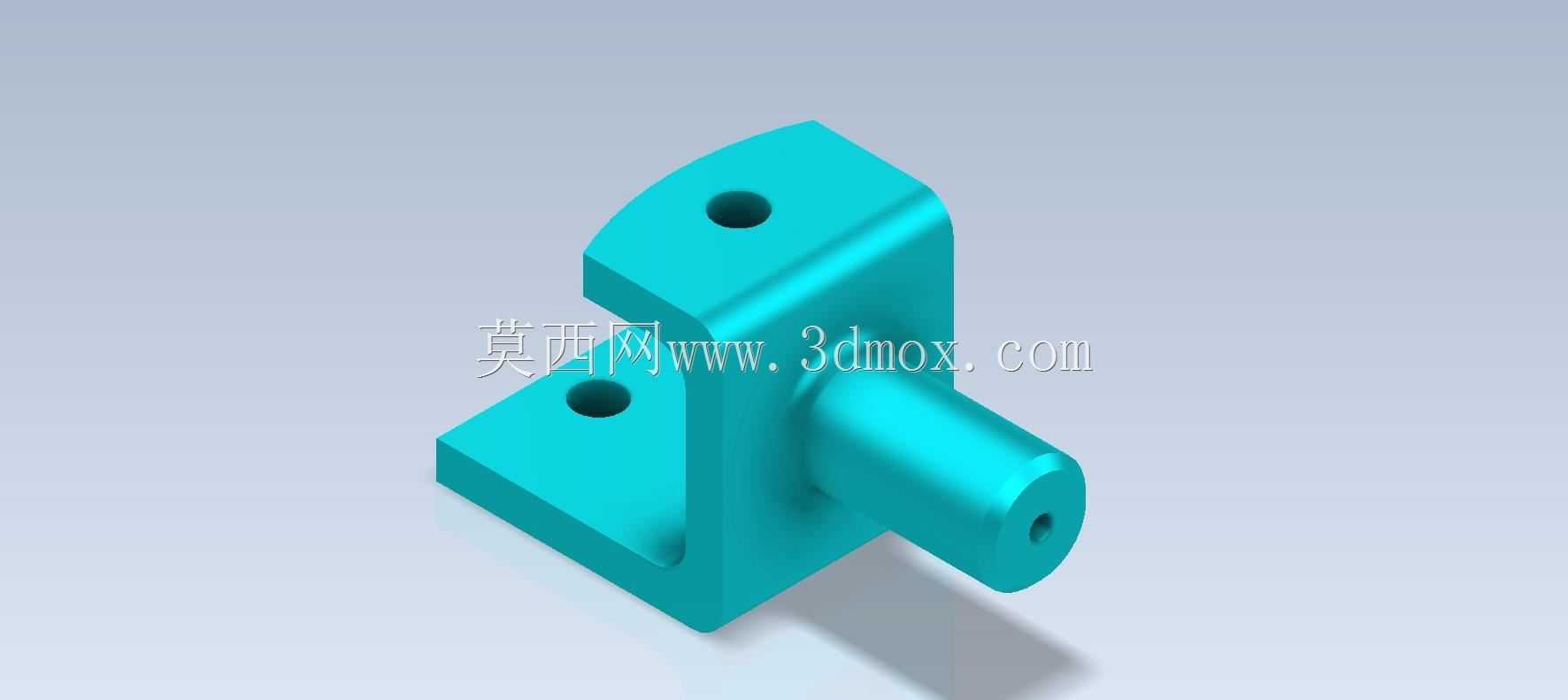

　　从结构设计逻辑来看，主体采用L型弯折的一体式构型，两个互相垂直的安装平面分别对应立面固定和轴段承载的需求，两个安装面上都预留了同轴的沉头安装孔，孔位的边距做了足够的余量，不会因为螺栓拧紧时的应力集中导致支座边角开裂，伸出的圆柱轴段和立板之间做了小圆角过渡，避免直角位置的应力集中，长期受径向载荷的时候不会出现断轴的问题。轴段的端面中心还做了小的中心孔，这个细节很多新手建模时会漏掉，实际加工时不管是车削轴段还是后续做端面定位，中心孔都是必备的工艺基准，同时这个孔也可以作为润滑油注油孔，给套在轴上的转动件提供润滑通道，减少转动磨损。

　　说下尺寸边界的设计考量，两个安装面的厚度保持一致，保证螺栓锁紧时的受力均匀，不会因为薄板变形导致安装面翘曲，轴段的伸出长度是根据配套转动件的宽度来定的，预留了0.5到1毫米的轴向窜动间隙，不会因为零件加工公差导致转动件卡死，轴段的直径和安装孔的孔径做了差异化设计，轴径比安装孔直径大一个规格，保证立板有足够的壁厚承载径向力，不会因为轴的受力导致立板变形。安装孔的位置距离L型弯折的内圆角有足够的距离，螺栓头沉下去之后不会和内圆角发生干涉，装配时扳手也有足够的操作空间，不需要做特殊的沉孔避让。

　　实际应用中，这类支座的材质通常选用6061铝合金做阳极氧化处理，重量轻且有足够的强度，在有腐蚀环境的工位也可以选用304不锈钢材质，不需要额外做表面处理。建模的时候要注意，L型的内圆角和外圆角要保持壁厚均匀，不要出现壁厚突变的情况，要是后续做注塑件开模的话，均匀壁厚能避免注塑时出现缩痕、翘曲的问题，要是做机加工件的话，均匀壁厚也能减少加工时的材料去除量，降低加工成本。很多新手做这类结构时，会把轴段和立板的连接位置做成直角，实际受力时直角位置的应力会是其他位置的3到4倍，反复受交变载荷的话很容易从根部断裂，加一个R2到R3的过渡圆角，就能大幅提升结构的疲劳强度，不需要额外增加壁厚就能提升承载能力。

　　另外在安装适配性上，两个安装面的平面度要控制在0.05毫米以内，保证安装之后和设备框架的贴合度，不会出现倾斜导致轴段的同轴度超差，轴段的圆柱度要控制在0.02毫米以内，表面粗糙度做到Ra1.6，保证转动件在上面转动顺畅，不会出现卡滞的情况。安装孔的公差选用H7级，和常用的内六角螺栓配合时间隙合适，装配时不会出现螺栓穿不进去或者间隙过大导致定位不准的问题。这类结构虽然看起来简单，但是在小型自动化设备里的用量很大，把每个细节的工艺性、装配性考虑到位，才能减少现场装配时的整改工作量，提升设备的运行稳定性。
