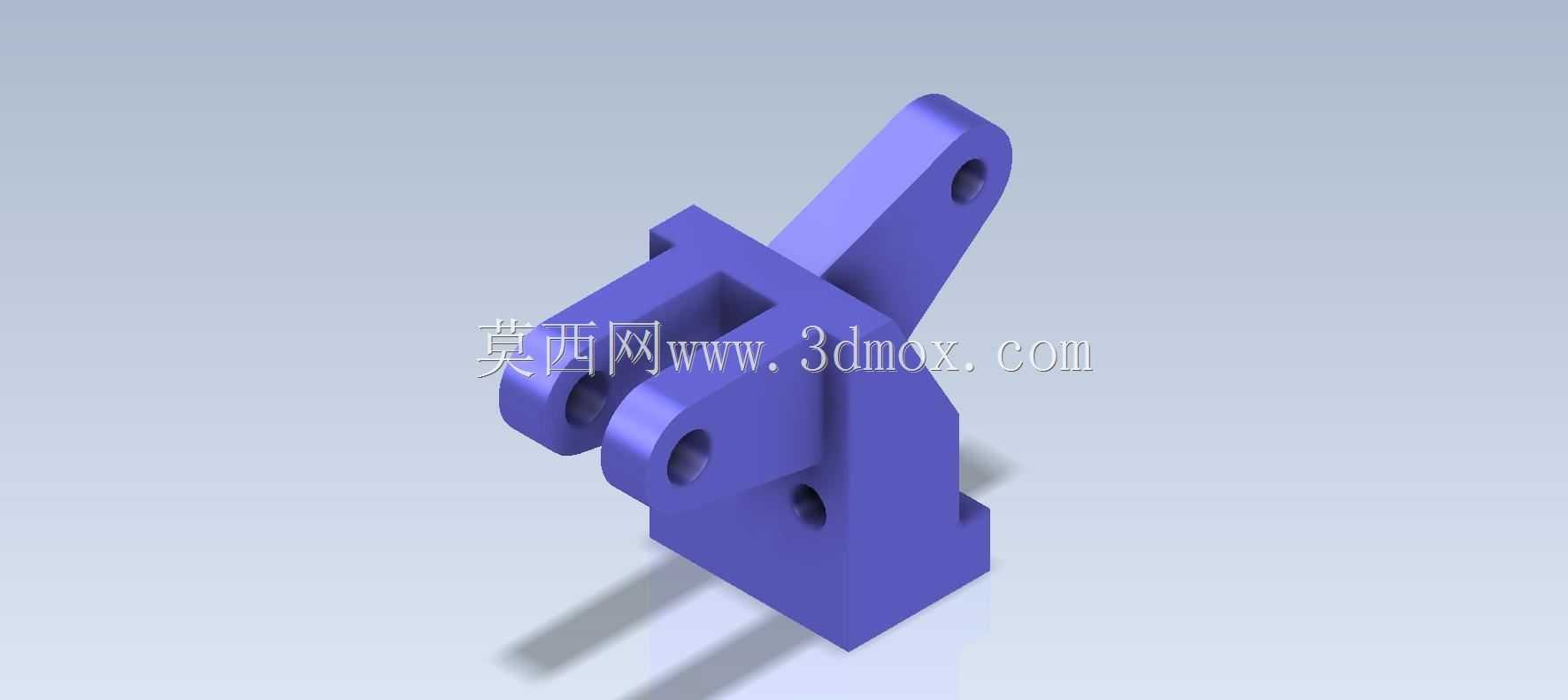

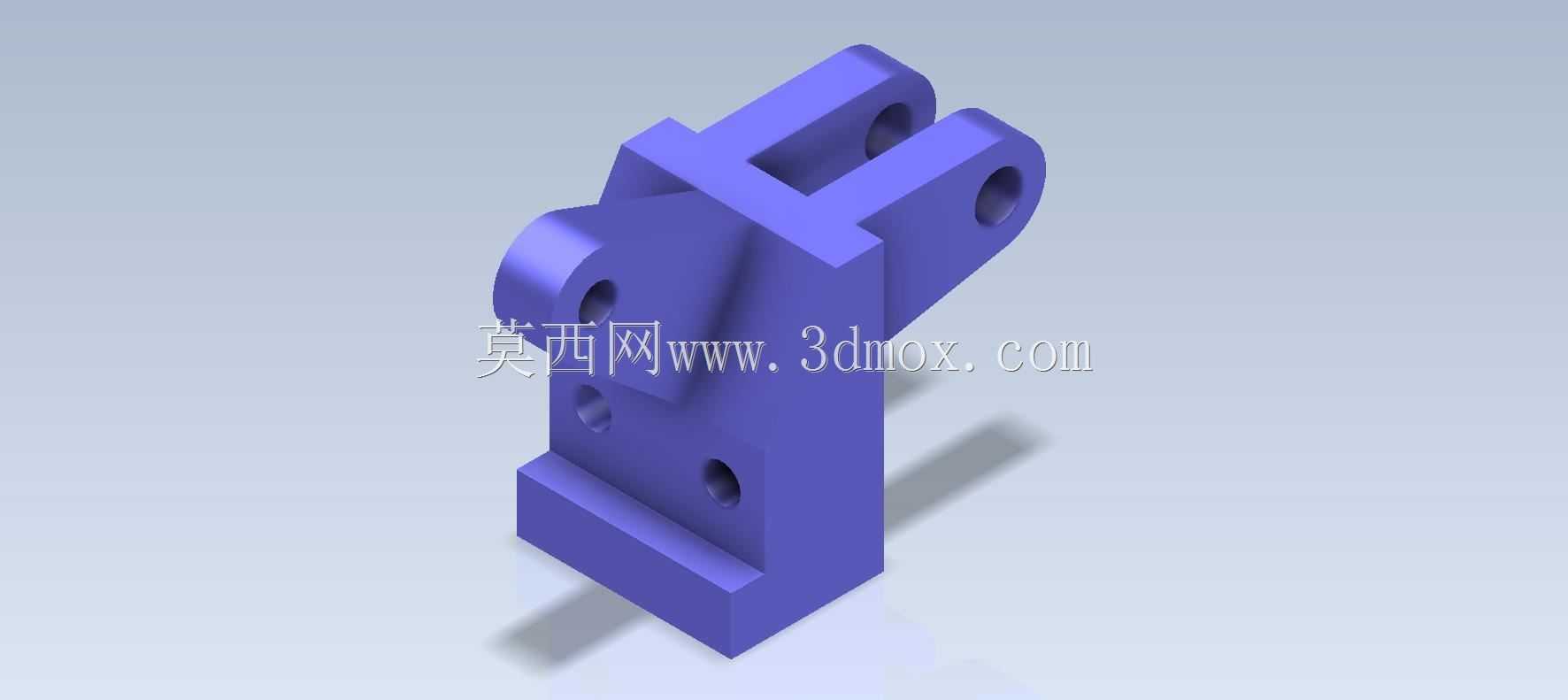

双叉耳带座式机械连接支撑构件

　　这类带双叉耳结构的支撑连接构件，在轻工自动化输送线、小型专用工装夹具的铰接点位应用十分普遍，日常做设备改造时经常会碰到需要定制这类支座的场景，核心作用是在设备机架与活动执行件之间提供稳定的铰接支撑，同时承担径向载荷与小幅摆动的扭矩传递，避免活动部件运行时出现卡滞、偏载的问题。从结构设计逻辑来看，底部的矩形安装座是整个构件的承载基准，设计时预留的三个沉头安装孔分别布置在立面与底面，可根据安装空间选择垂直面锁附或水平面锁附两种固定方式，安装孔的沉头深度做了适配常规内六角圆柱头螺栓的尺寸处理，锁附后螺栓头不会突出构件表面，避免与周边摆动部件产生运动干涉。上部的双叉耳结构是核心的功能连接区，两个平行的耳板上加工有同轴的通孔，

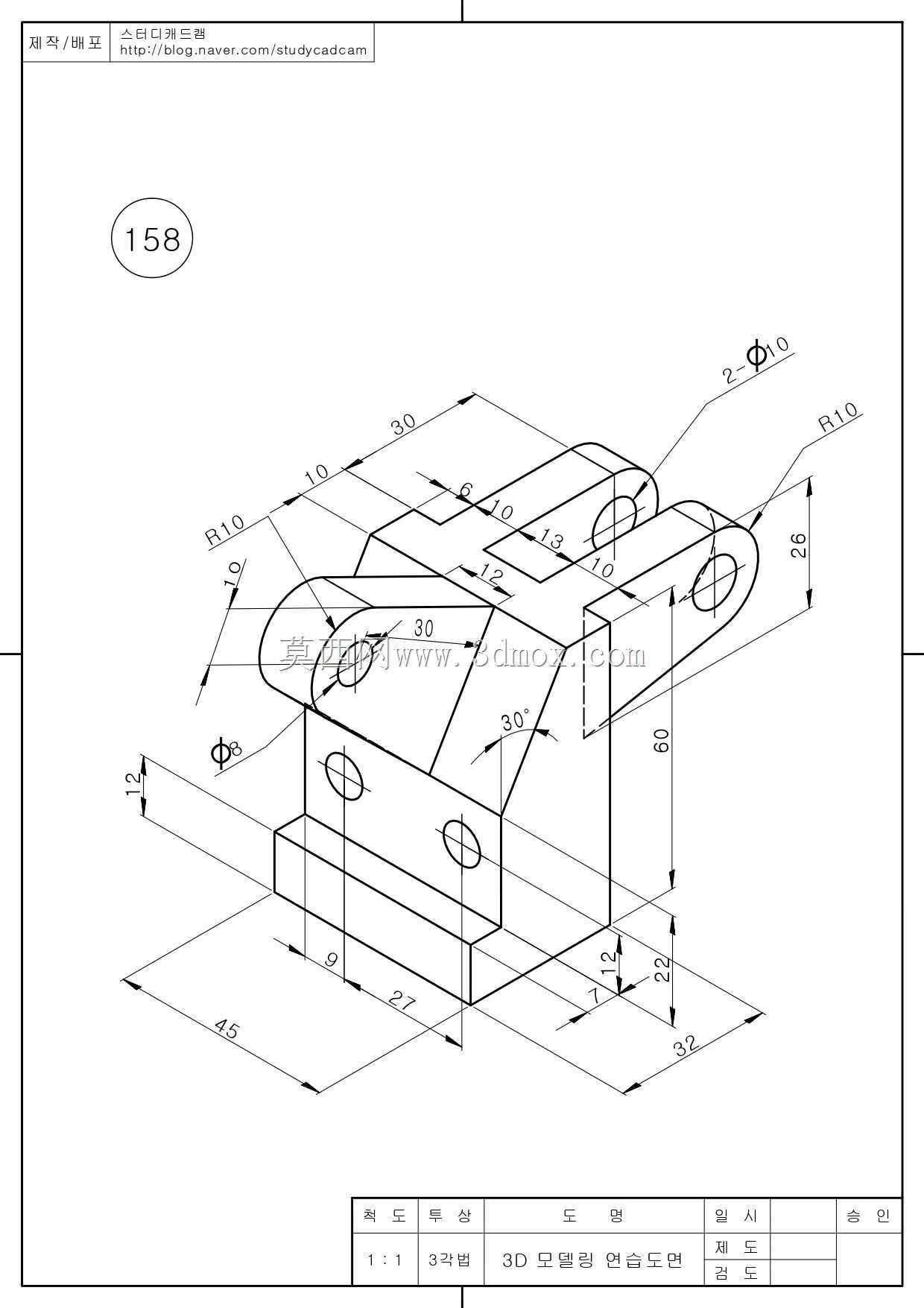

　　用于穿装铰接销轴，耳板的间距做了适配常规连杆接头厚度的尺寸控制，既不会因为间隙过大导致铰接时出现径向窜动，也不会因为间隙过小造成装配时销轴卡滞、铰接转动阻力过大的问题。构件主体的立板部分做了等厚度的加强处理，在立板与底部安装座、上部叉耳的衔接位置都做了圆角过渡，避免应力集中导致构件在长期交变载荷下出现开裂问题，立板上预留的两个横向通孔可用于安装限位顶丝或者辅助定位销，在铰接件调整到位后可实现位置锁定，满足部分需要固定角度支撑的使用场景。实际建模过程中，这类构件需要重点关注几个尺寸边界：首先是底部安装座的长宽尺寸要匹配所安装的机架型材面宽，避免安装时螺栓孔超出型材安装面无法锁附；其次是双叉耳的同轴孔中心到底部安装面的高度尺寸，

　　直接决定了铰接点的回转中心高度，一旦尺寸偏差会导致整个连杆机构的运动行程出现误差，甚至出现运动死点；再者是耳板的厚度与孔的配合公差，常规工况下铰接孔采用H8公差即可满足普通销轴的转动配合需求，如果是重载工况则需要额外增加衬套安装位，预留衬套的压装余量。从实际使用场景出发，这类构件常被用在小型气动摆台的工件支撑、自动化料仓的翻盖铰接、工装夹具的压臂连接点位，相比一体式焊接的支撑座，这种机加工式的铰接支座尺寸一致性更好，装配互换性更强，不需要现场配焊调整，后期维护更换时直接拆卸螺栓即可完成替换，能大幅降低设备的运维停机时间。设计时还要注意构件的棱边处理，所有非配合的外露棱边都做了小倒角去毛刺处理，避免装配时划伤操作人员，

　　配合面的粗糙度控制在Ra3.2即可满足安装定位需求，不需要过高的加工精度造成成本浪费。在做三维建模练习时，这类构件能很好地锻炼拉伸、切除、圆角、孔特征的综合运用能力，建模过程中需要优先确定安装基准面，从底部基座开始逐步向上构建特征，先完成主体轮廓的搭建再处理孔位、倒角等细节特征，同时要注意各个特征之间的父子关系，避免后期修改尺寸时出现特征报错的问题，尤其是同轴的两个叉耳孔，要保证孔中心的同轴度约束，避免建模时出现两个孔不同心导致后续工程图标注错误、加工出的零件无法装配的问题。
