管道吊装用环形管夹紧固连接件

　　在工业管路布设、民用给排水管线安装、洁净流体输送系统搭建的现场，这类环形管吊夹是出镜率极高的小尺寸承重连接件，别看结构不复杂，实际选型和建模时要抠的细节一点不少。先从实际安装场景说，不管是厂房顶部的压缩空气主管、洁净车间的纯化水输送管，还是实验室的气路支管，都需要通过这类吊夹把管线固定在顶部的吊装型材或者预埋吊点上，避免管线运行时因为介质流动产生振动移位，也能把管线的重量均匀传递到顶部承重结构上，不会因为局部应力集中扯坏焊口或者快装接头。

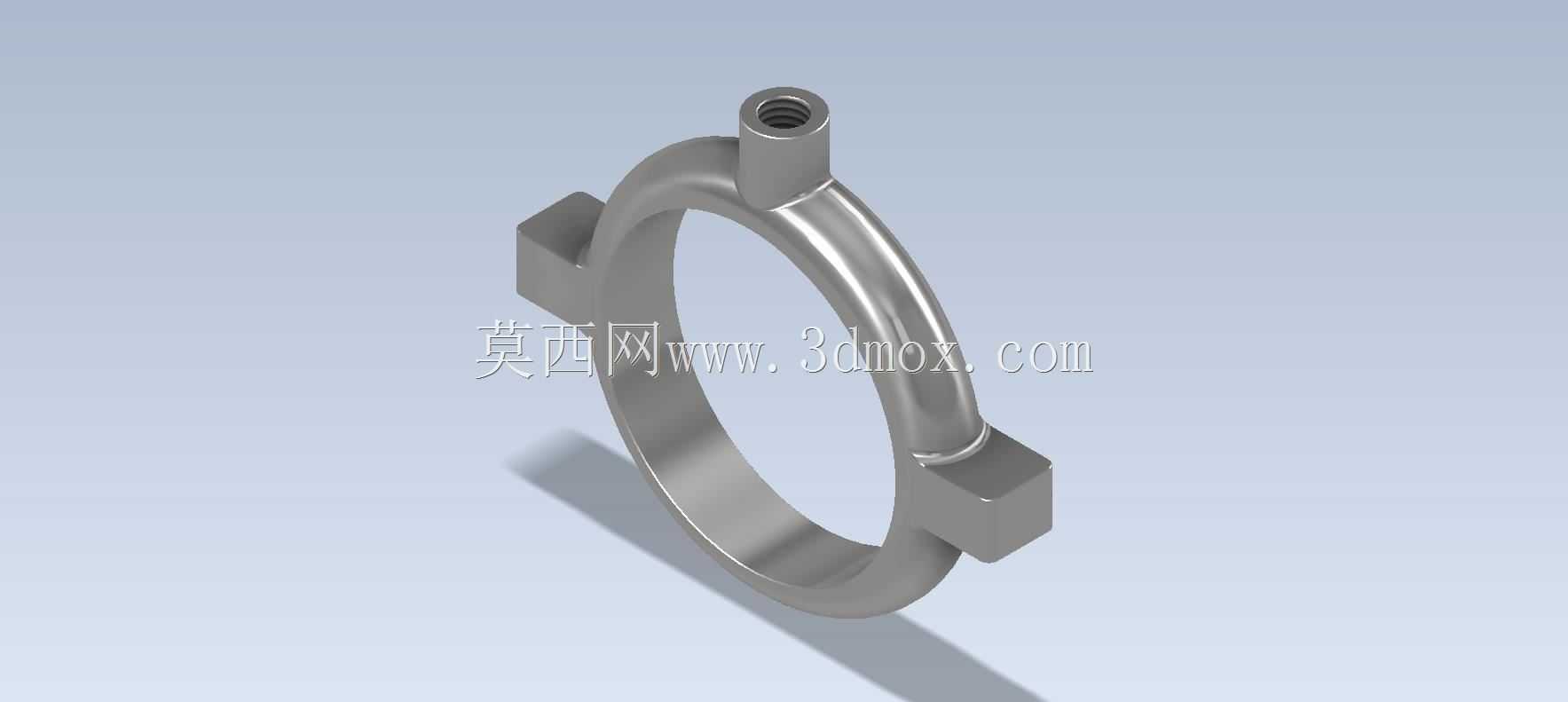

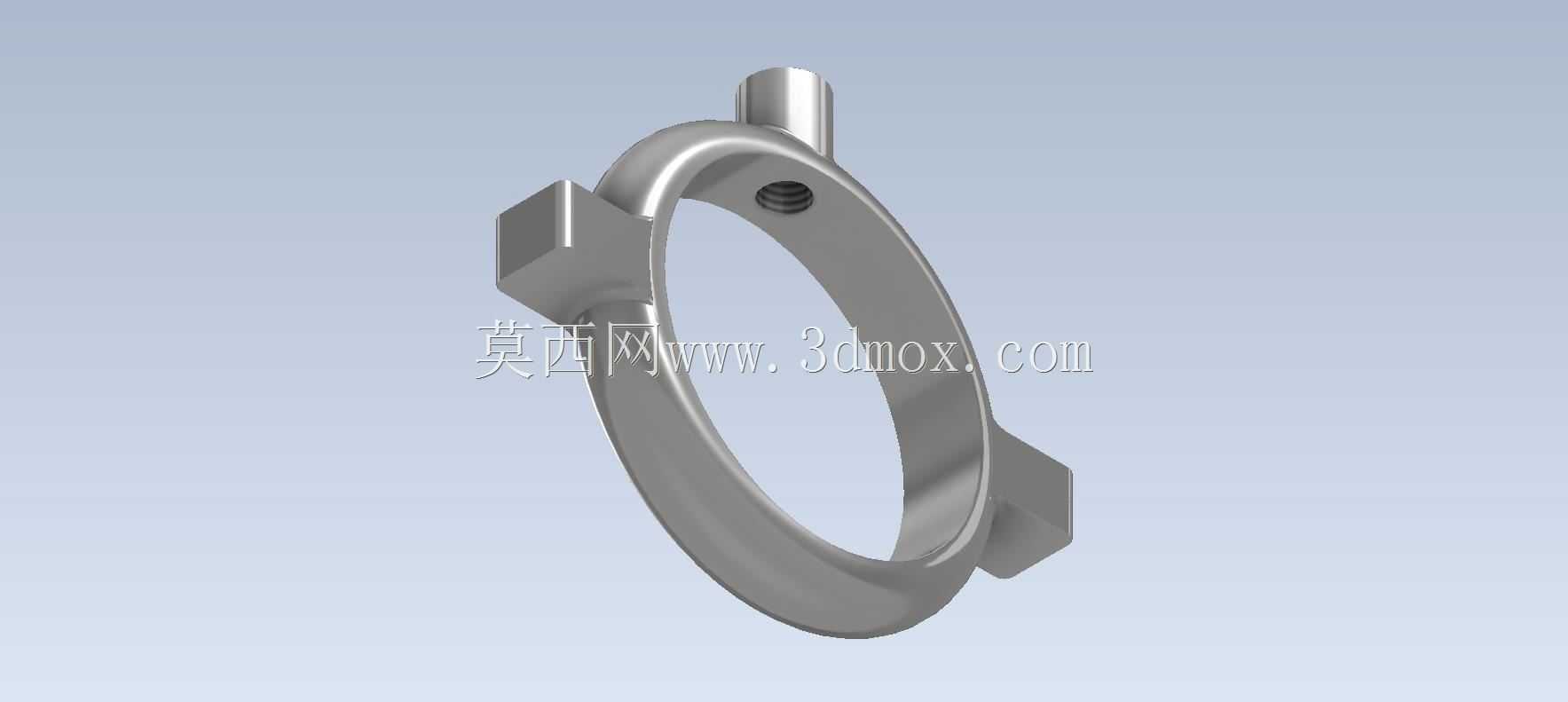

　　从功能特性上拆解，这个零件的主体是半开式环形抱合结构，环体内径是和适配管道外径严格匹配的，建模的时候不能只画个光溜溜的圆环，环体内壁要做微小的倒角处理，避免安装时刮伤管道外壁的防腐层或者洁净管的抛光表面，尤其是卫生级不锈钢管路，一旦外壁被夹出划痕，很容易残留清洁死角，不符合洁净系统的验收要求。环体顶部的凸台是带内螺纹的连接端，这个位置是整个吊夹的核心受力点，建模时要注意螺纹深度不能太浅，否则和吊杆连接后啮合牙数不足，承重时容易滑牙，也不能攻穿整个凸台，否则安装时吊杆顶到环体外壁会导致抱合间隙不均匀，夹不紧管道。环体两侧的方块凸台是锁紧配合位，实际使用时这个吊夹是和另一半对称的夹片配对使用的，两个凸台上会开对应的通孔，穿螺栓锁紧之后就能把管道牢牢环抱在中间，凸台的平面要和环体的中心面保持垂直，不然锁紧的时候两个夹片会错位，导致环体内圆变成椭圆，局部压应力过大把薄壁管夹变形。

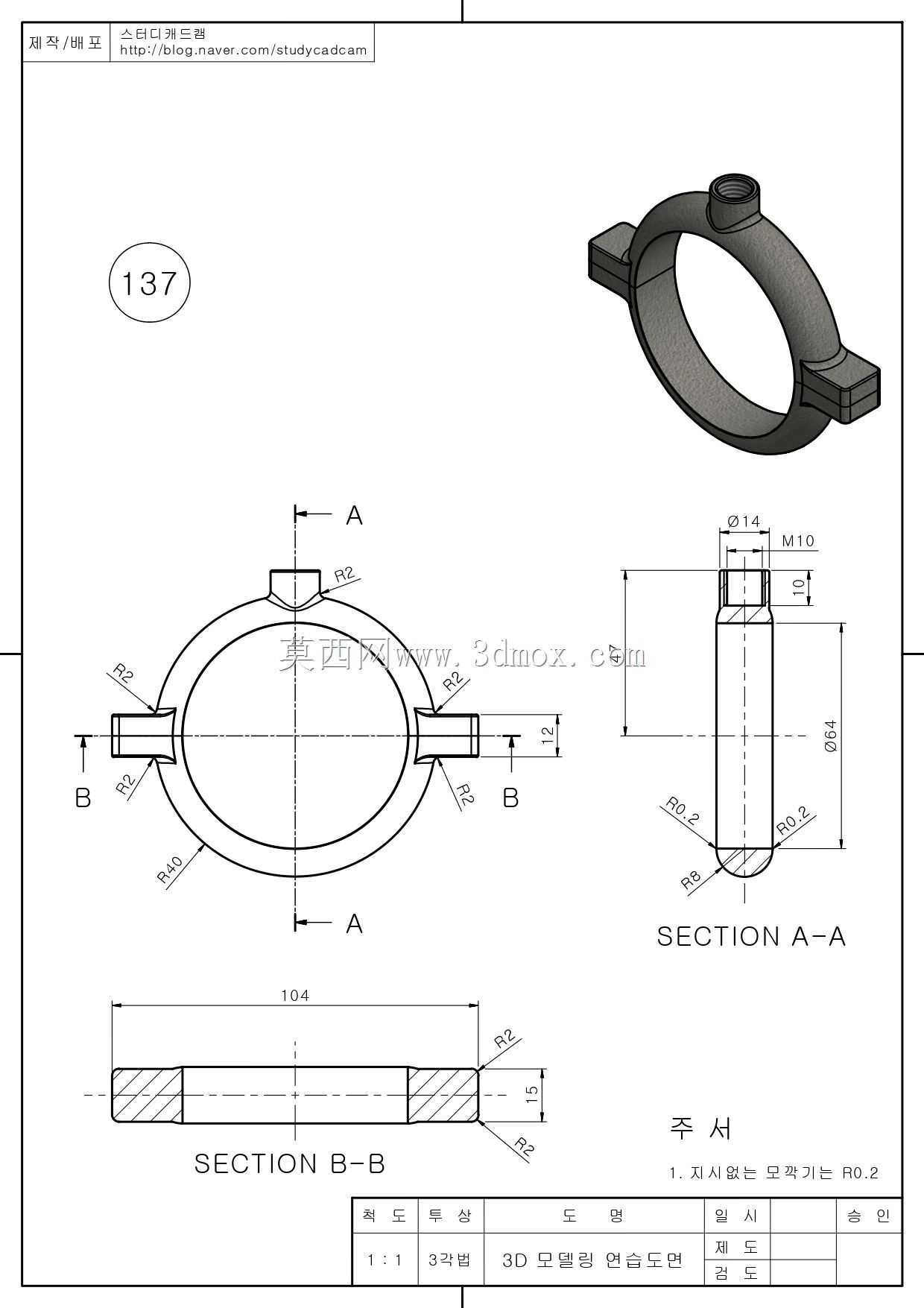

　　再说到设计思路，做这个零件的三维建模时，首先要确定适配的管道公称直径，比如适配DN25的管道，环体内径就要留0.2-0.5mm的安装间隙，不能完全和管道外径做等尺寸配合，不然现场安装时管道有尺寸公差就套不进去。环体的壁厚要根据承重来算，一般常温低压的轻型管线，壁厚取3-5mm就足够，要是走高温介质或者重型管线，壁厚还要相应加厚，同时环体和顶部凸台、两侧锁紧凸台的连接位置要做圆角过渡，不能做直角连接，不然吊装承重的时候这些位置会产生应力集中，长期受振动载荷容易出现疲劳断裂。顶部的螺纹规格要和常用的吊装吊杆匹配，一般民用小管线用M6或者M8的螺纹，工业重型管线用M10或者M12的，螺纹的同轴度要和环体的中心面垂直，不然吊杆装上去之后是歪的，整个吊夹的受力方向就偏了，会额外产生侧向弯矩。

　　说到安装边界尺寸，首先要注意环体的外圆直径不能太大，不然并排安装多根管线的时候，相邻吊夹会互相干涉，一般环体外径比适配管道外径大10-15mm就足够。两侧锁紧凸台的外伸长度要留够螺栓的安装空间，凸台上的通孔直径要比配套螺栓大0.5-1mm，方便安装时调整对位，但是间隙也不能太大，不然锁紧时螺栓偏斜会导致夹片错位。顶部凸台的高度要保证螺纹啮合长度不小于螺纹公称直径的1.2倍，比如M8的螺纹，啮合长度至少要9.6mm，这样才能保证足够的连接强度，同时凸台的外圆要比螺纹大径大2mm以上，保证螺纹部分有足够的壁厚，不会在锁紧的时候开裂。

　　实际现场使用的时候，这类吊夹还要和橡胶减震垫配合使用，尤其是输送有脉冲振动的介质，比如压缩空气、水泵出口的管线，环体内壁要贴一层3-5mm厚的橡胶垫，既能缓冲振动，也能避免金属夹和金属管道直接接触产生电化学腐蚀，建模的时候如果是做完整的装配方案，还要把这个减震垫的安装空间预留出来，环体内径要相应放大两倍的减震垫厚度。另外还要注意，这类吊夹的安装间距是有规范要求的，比如水平安装的镀锌钢管，DN25的管线吊夹间距不能超过2米，DN50的不能超过3米，所以建模的时候如果是做整套管路的布设方案，还要把吊夹的排布位置和管线的挠度计算结合起来，避免管线因为间距太大下垂变形。很多新手建模的时候容易忽略的点是，环体的开合方向要和安装方向匹配，顶部的螺纹连接端要在环体的正上方，两侧的锁紧凸台要在水平方向，这样锁紧螺栓的时候操作空间足够，不会被顶部的吊装结构挡住扳手的操作位置，要是把锁紧凸台做在上下方向，现场安装的时候根本没法拧螺栓，完全没法用。还有就是零件的边角都要做去毛刺处理，所有锐边倒钝，不然安装的时候很容易划伤施工人员的手，也容易刮破管道的保温层，这些细节在建模的时候就要把倒角加上，不要等到出加工图纸的时候才补，不然很容易遗漏。
