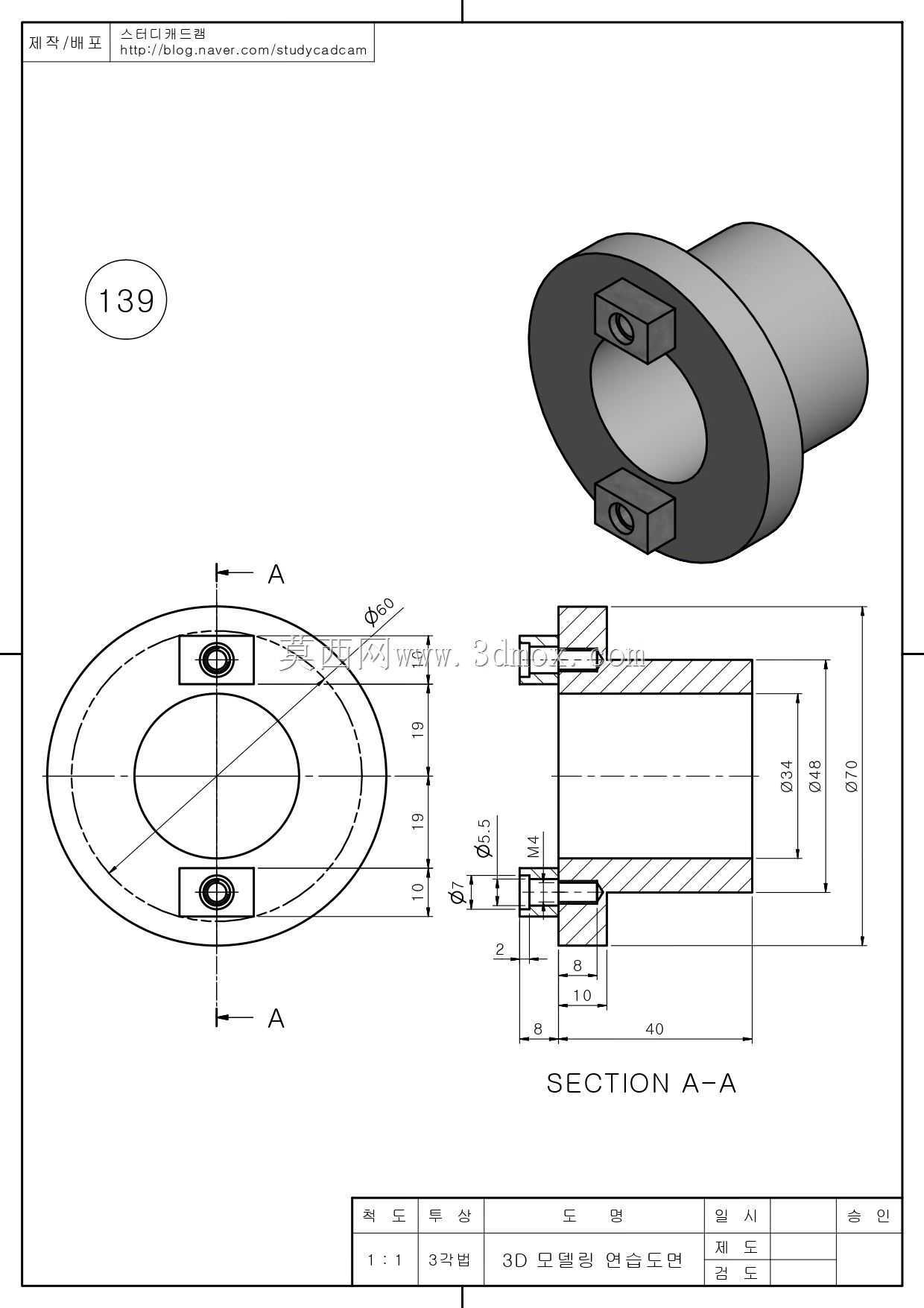

带凸耳定位法兰式轴端连接座结构

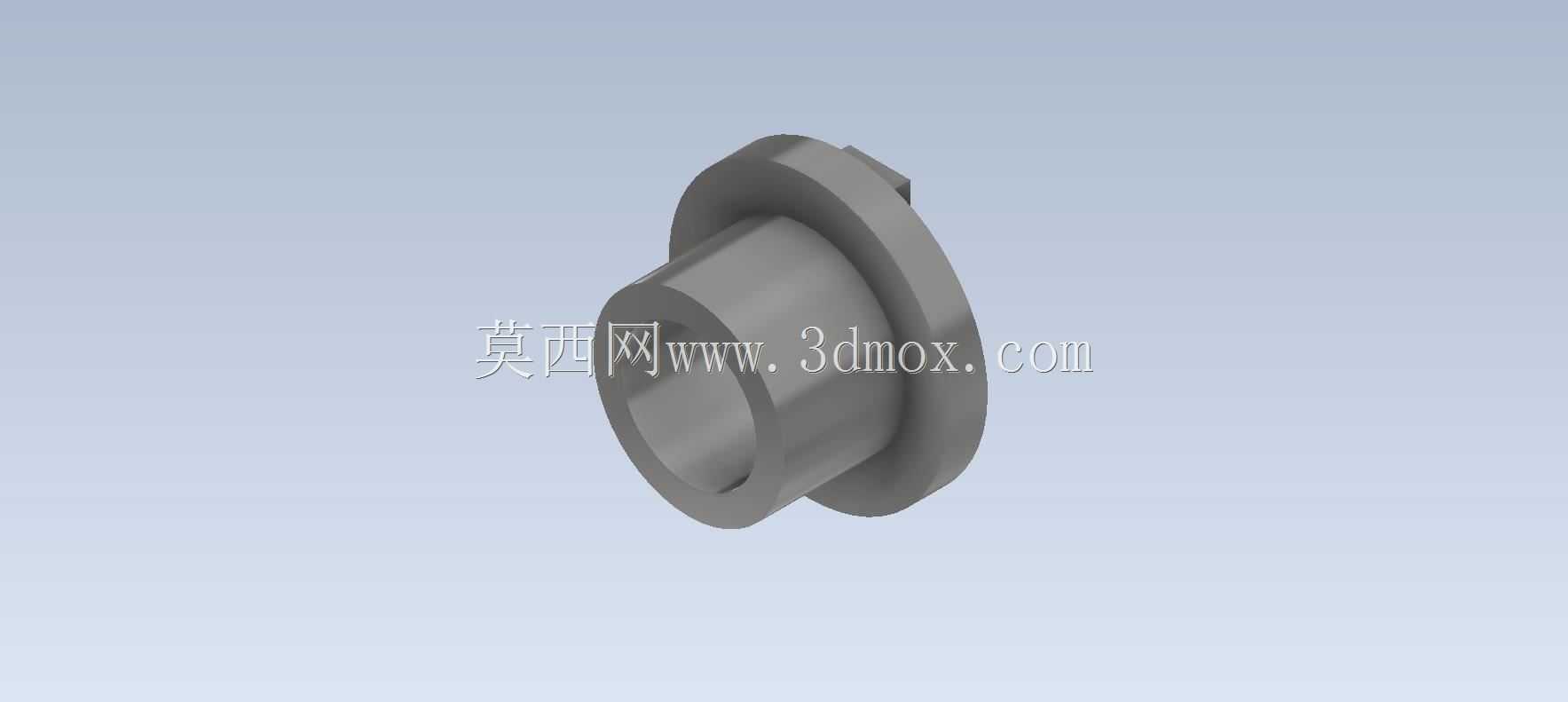

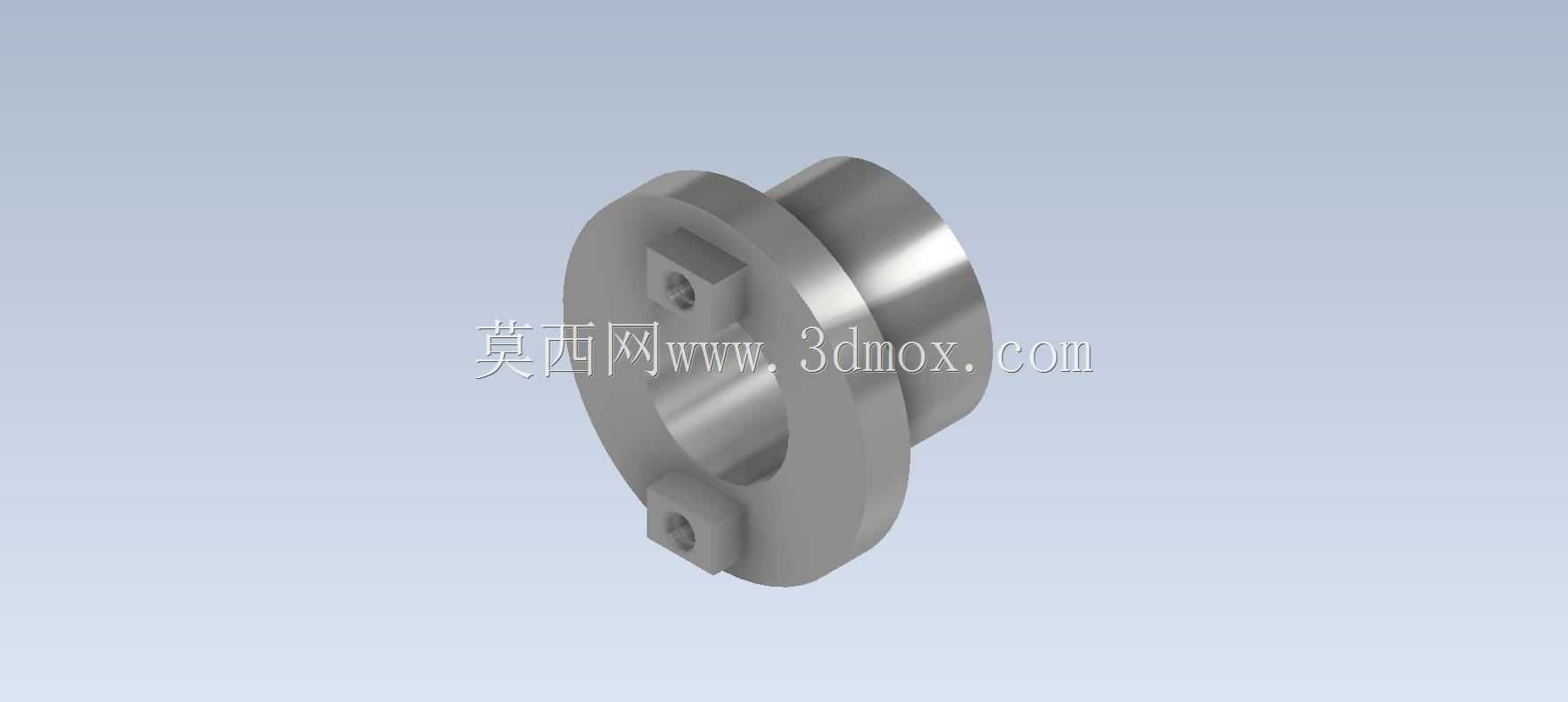

　　该零件属于轴端连接定位类通用机械零部件，常见于中小型传动设备的动力输出端、检测装置的安装基座位置，在轻工自动化输送线、小型实验台架、教学演示设备的传动模组中应用较多，主要承担轴端部件的轴向定位、周向防转以及外接附属元件的安装承载功能。从结构设计逻辑来看，主体采用带单侧凸缘的筒状基础形态，筒体内孔为核心配合面，加工精度需满足与适配轴径的间隙配合要求，保证装配后轴件可顺畅穿入同时无过大径向窜动；凸缘端面上对称设置两个带安装孔的凸耳结构，凸耳向凸缘外侧延伸，安装孔轴线与筒体轴线平行，该设计一方面可通过穿入紧固件实现零件与安装基面的锁紧固定，另一方面两个对称凸耳可抵消传动过程中产生的周向扭矩，避免零件随轴发生跟转，

　　相比传统整圈法兰均布孔的设计，在载荷不大的应用场景下可有效减少零件整体重量，降低材料消耗，同时减少安装时的紧固件操作数量，提升装配效率。筒体的外圆面根据装配需求做了阶梯式设计，靠近凸缘侧的外圆直径更大，可作为轴向定位的贴合面，与安装基座的沉孔端面配合，限制零件的轴向装入深度，保证装配位置的一致性；远离凸缘侧的外圆直径收小，可预留出外接密封件、挡圈或者其他配套元件的安装空间，避免装配时出现结构干涉。从安装边界维度考量，该零件的最大外缘由两个凸耳的外端面决定，设计安装基面的开孔尺寸时，需保证开孔直径大于筒体小端外圆直径，同时小于凸缘的外径，让凸缘端面可完全贴合在基面上；两个凸耳的安装孔中心距需与基面上的螺纹孔中心距严格匹配，

　　公差控制在±0.1mm范围内，避免装配时出现孔位错位无法穿入紧固件的问题；筒体的轴向长度需根据轴端的伸出长度匹配，保证轴件穿入后，筒体端面不超出轴端的锁紧位，不影响轴端其他锁紧零件的安装。在实际工况应用中，该零件可适配低转速、轻载荷的传动场景，比如教学用CAD建模练习对应的典型结构，也可用于小型传感器的安装固定座，将传感器通过凸耳上的安装孔固定在设备机架上，筒体内孔穿过旋转轴，可实现轴转速、轴端位移等参数的检测安装定位；也可作为小型联轴器的半体连接结构，配合弹性元件实现两根同轴轴的动力传递，抵消少量的轴间同轴度误差。设计过程中需注意凸耳与凸缘连接位置的圆角过渡，避免应力集中导致受载时出现断裂问题，内孔与凸缘端面的垂直度需满足形位公差要求，保证装配后轴件与安装基面的垂直度符合传动要求，减少轴件运转时的偏磨问题。
