无头紧定蜗杆类机械连接传动零件

项目分类:通用五金配件 发布时间:2022-05-03 ID:611813
  • 无头紧定蜗杆类机械连接传动零件
  • 无头紧定蜗杆类机械连接传动零件
  • 无头紧定蜗杆类机械连接传动零件

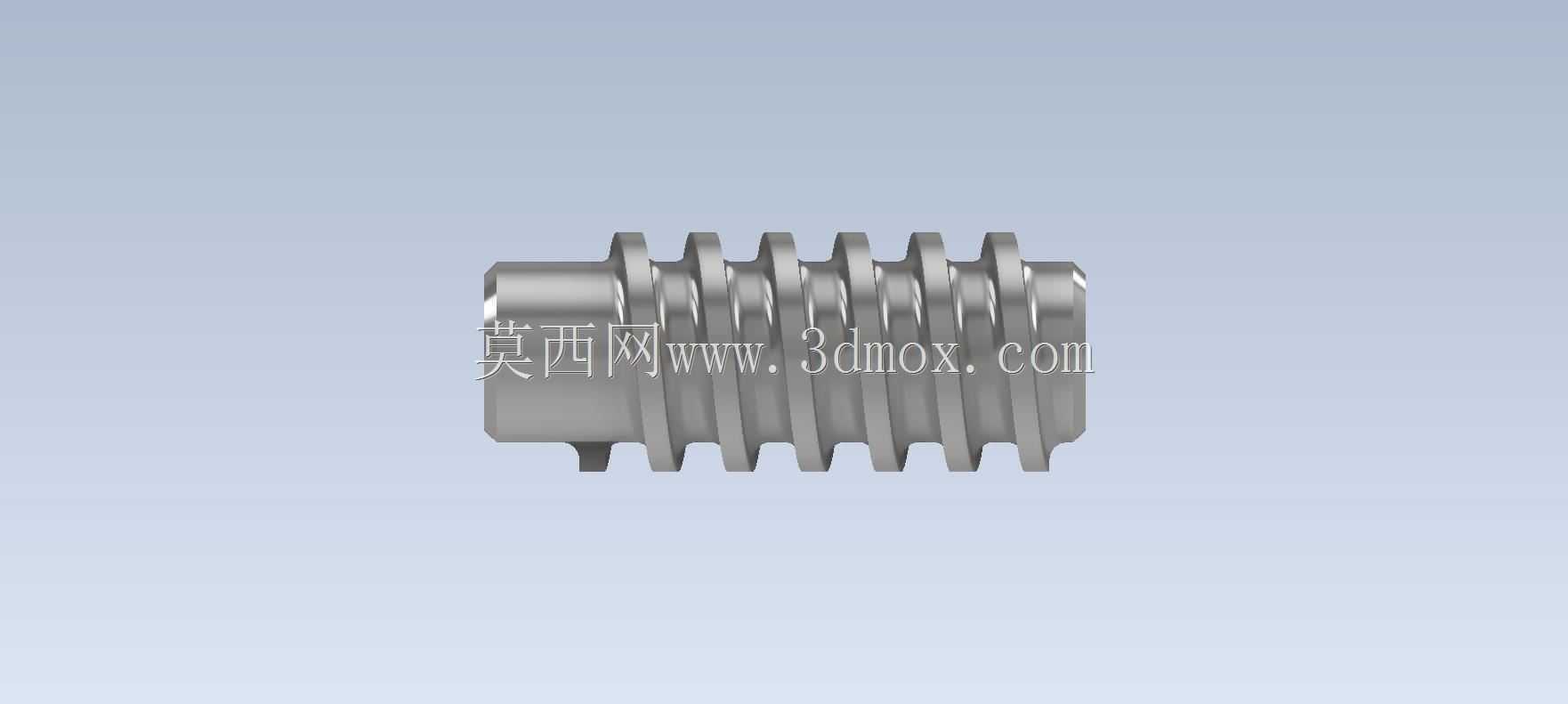

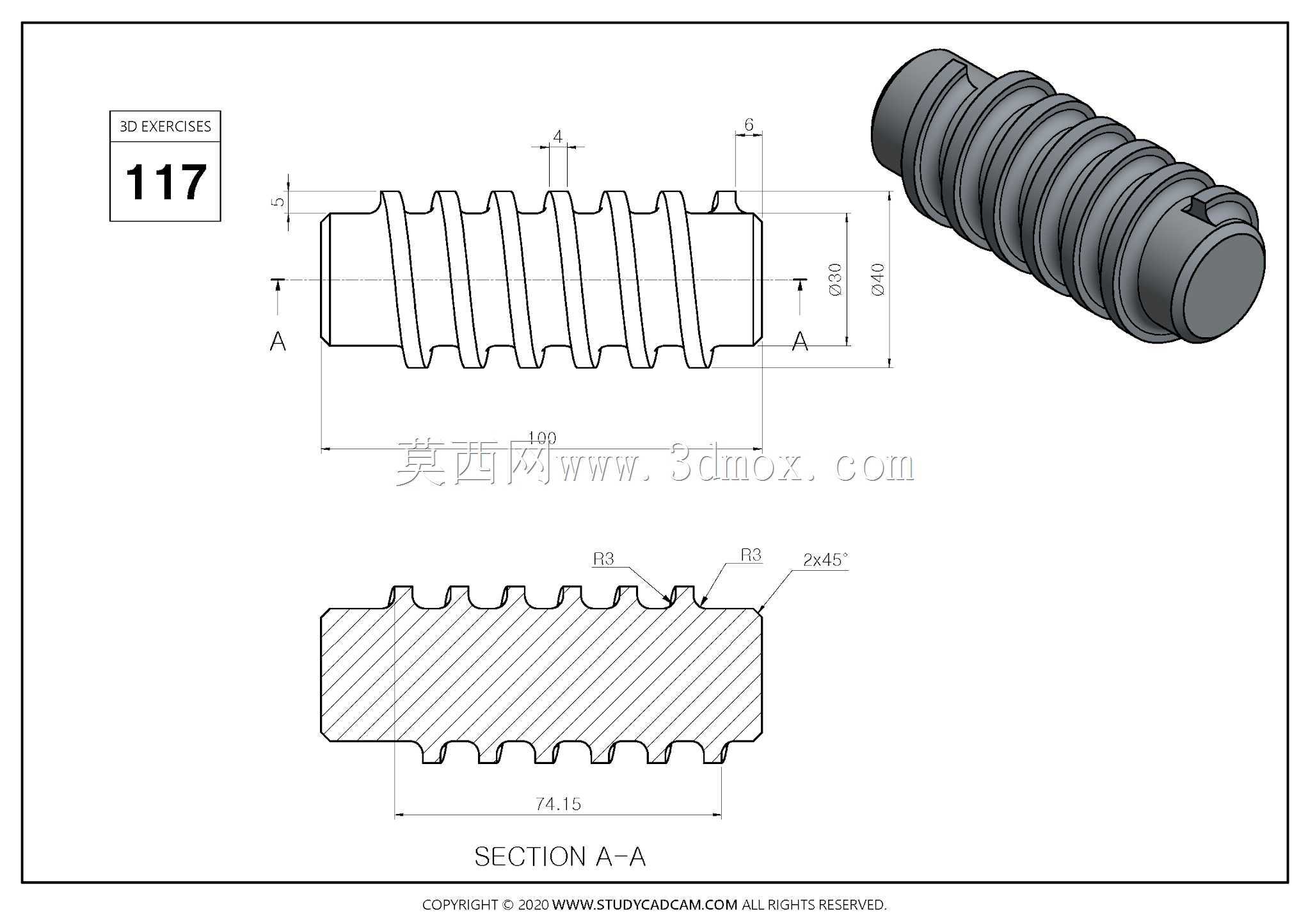

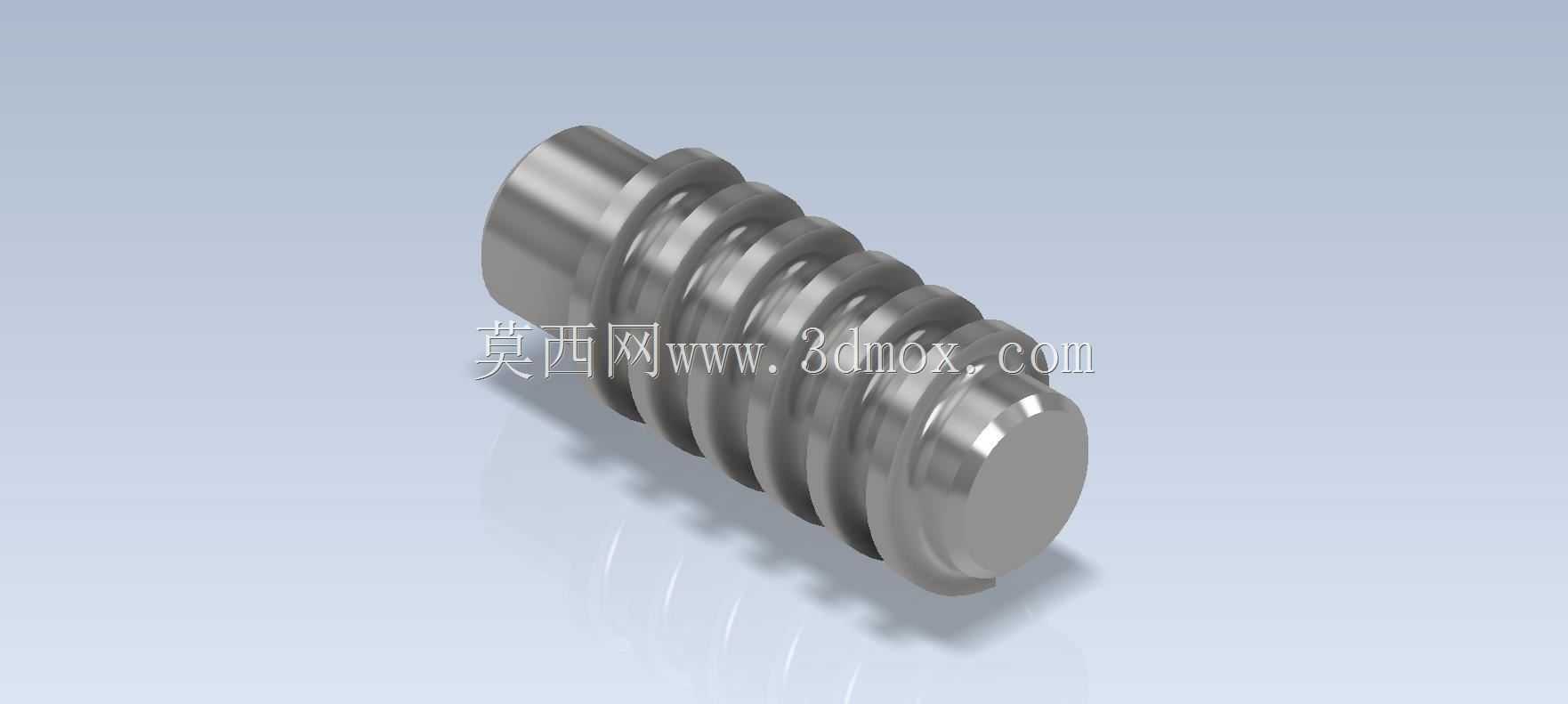

  这类带外螺纹的轴类零件,常被用在小型精密传动机构里做紧定兼传动的复合功能件,和普通的紧定螺钉不同,它的外螺纹不是普通连接螺纹,而是模数较小的蜗杆齿形,既可以拧入对应的内螺纹孔实现轴向位置固定,又能和配套的蜗轮啮合传递交错轴之间的运动,在小型仪器仪表、精密进给机构里十分常见。从结构上看,零件两端做了光轴定位段,直径略小于齿顶圆直径,装配时可以先穿入安装座的光孔做径向定位,再通过中间的蜗杆螺纹段旋入配合位,避免装配过程中齿形和安装孔壁发生刮蹭,保护齿面精度。齿形部分采用的是阿基米德蜗杆齿廓,建模时先通过螺旋线扫描切除生成齿槽,齿顶和齿根都做了微小的圆角过渡,避免热处理和装配时出现应力集中,实际加工时这类小模数蜗杆多采用车削一次成型,

  后续做表面氧化处理提升耐磨性能。安装边界上,两端光轴段的长度要匹配安装座的支撑孔深度,保证装配后两端不会突出安装面过多,避免和周边的运动部件发生干涉,中间螺纹段的有效啮合长度要满足传动扭矩要求,通常要保证至少3-5个齿和蜗轮完全啮合,避免出现滑齿、传动失效的问题。在实际应用场景里,这类零件常见于光学仪器的微调机构、小型自动化设备的进给调节单元,还有一些精密锁止机构里,既可以通过旋转蜗杆带动蜗轮实现小行程的精确位移,也可以在调整到位后依靠螺纹的自锁特性保持位置固定,不需要额外增加锁止零件,能有效精简机构的整体体积。设计这类零件的时候,要先确认配套蜗轮的模数、压力角、导程角参数,保证齿形参数完全匹配,避免啮合时出现卡滞、侧隙过大的问题;

  两端的光轴段要做同轴度公差约束,和安装孔的配合选用间隙较小的过渡配合,保证蜗杆转动时的径向跳动量控制在允许范围内,避免传动过程中出现啮合间隙波动,影响传动精度。另外零件的端面做了内凹的一字槽或者内六角孔(本模型端面为平端,适配侧面顶丝锁止的安装方式),方便装配时用工具拧入安装位,齿面的粗糙度要控制在Ra1.6以下,降低啮合传动时的摩擦阻力,提升零件的使用寿命。和普通的圆柱头蜗杆相比,这种无头结构的零件不需要预留头部的安装空间,能在更紧凑的安装空间里完成装配,适合用在对机构体积有严格限制的小型设备里,比如便携式检测仪器、小型伺服传动模组这类产品上。建模过程中要注意螺旋线的起始位置和两端光轴的相对角度,

  保证装配时齿形的啮合位置符合设计要求,齿根的过渡圆角不能过大,否则会减小齿根的实际厚度,降低零件的抗扭强度,也不能过小,否则起不到缓解应力集中的作用,通常圆角半径取0.1-0.2倍模数即可。在选型替换的时候,要重点核对零件的总长度、齿顶圆直径、导程参数,还有两端光轴的直径尺寸,保证替换后既能顺利装入安装位,又能和原有蜗轮保持正确的啮合中心距,避免出现传动异响、磨损过快的问题。
