双筒正交连接基座结构设计

　　在常规工业传动、流体输送以及小型功能模组的搭建场景中，这类双筒正交连接基座是十分常见的结构件，主要承担两个垂直方向轴类、筒类零件的定位衔接功能，同时为整套小型模组提供基础的安装支撑基准。从实际使用场景来看，这类零件常出现在小型气动回路的阀组安装基座、轻型传动机构的轴承支撑座、教学实训用传动模组的连接架等位置，不需要承受大吨位的重载冲击，但对两个筒状结构的同轴度、正交面的垂直度有明确的精度要求，一旦形位公差超差，会直接导致后续装配的轴件转动卡滞、管路对接错位，甚至引发整套小型机构的运行异响、磨损加剧问题。

　　从结构设计逻辑来看，该零件采用一体化切削成型的思路，两个带内孔的筒状结构呈90度正交排布，中间通过矩形连接块实现刚性衔接，没有额外的拼接焊缝或者紧固件连接位，从根源上避免了拼接结构带来的装配间隙、长期使用松动的隐患。两个筒状结构的内孔为核心装配基准面，设计时需要根据适配的轴径、管路外径确定公差带，若用于转动轴支撑，内孔需要预留轴承安装的台阶位，表面粗糙度要求控制在Ra1.6以内，保证轴承外圈装配后的贴合度；若用于流体管路对接，内孔则需要做倒角处理，方便管路插入同时避免锐边切割密封胶圈。中间的矩形连接块并非简单的填充结构，其厚度需要根据两个筒的受力弯矩计算确定，当其中一个筒端承受径向载荷时，连接块需要承担全部的抗弯力矩，避免两个筒的相对位置发生偏移，同时连接块的平面可以作为加工时的装夹基准，一次装夹即可完成两个筒体内孔、端面的精加工，有效减少二次装夹带来的形位公差误差。

　　从安装边界维度考量，该零件的安装定位可以依托其中一个筒体的法兰端面，或者连接块上预留的安装孔位完成。设计时需要明确两个筒体的外伸长度，避免装配后与周边其他零件发生运动干涉，比如当其中一个筒内安装转动轴时，轴端的联轴器、带轮等零件的回转半径需要提前纳入干涉检查范围，保证零件安装后周边预留至少3mm的安全间隙。两个筒体的外圆面不需要过高的加工精度，但端面与内孔的垂直度需要严格控制，保证装配后对接的零件端面能够完全贴合，不会出现偏斜导致的密封失效、传动偏心问题。

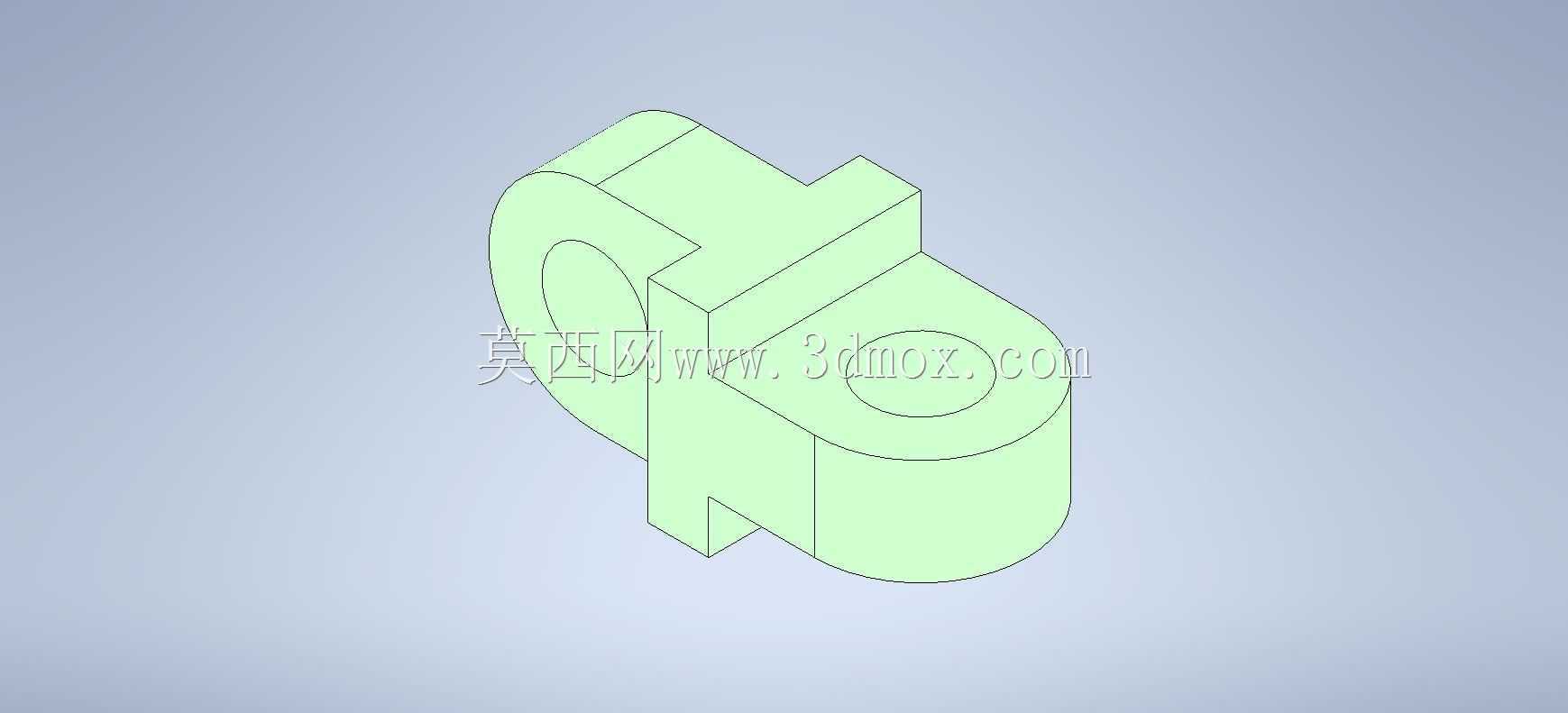

　　在建模过程中，这类零件的绘制思路可以先从两个正交方向的基准面入手，先绘制其中一个筒体的截面轮廓拉伸生成基础筒体，再以正交基准面绘制另一个筒体的轮廓做布尔合并，之后对两个筒体的衔接位置做圆角过渡处理，减少应力集中的问题——要注意衔接位置的圆角半径不能过大，避免影响后续安装时其他零件的贴合空间。内孔的绘制需要根据实际装配需求选择是否添加台阶、退刀槽等结构，若用于切削加工的零件，内孔的盲端需要预留退刀空间，方便加工时刀具退出；若用于3D打印的教学样件，则可以适当加大内孔的公差余量，避免打印过程中的材料膨胀导致内孔尺寸偏小无法装配。

　　从实际使用的性能角度出发，这类一体化正交基座相比拼接式的连接结构，整体刚性更好，装配工序更简单，不需要额外调整两个筒体的相对垂直度，只要零件加工精度达标，装配后即可直接使用，能够有效降低小型模组的装配调试时间。在轻型负载的应用场景下，选用铝合金材质加工即可满足强度要求，同时具备重量轻、不易锈蚀的优势；若用于有一定腐蚀环境的流体管路场景，则可以选用工程塑料注塑成型，进一步降低生产成本，适合批量配套使用。
