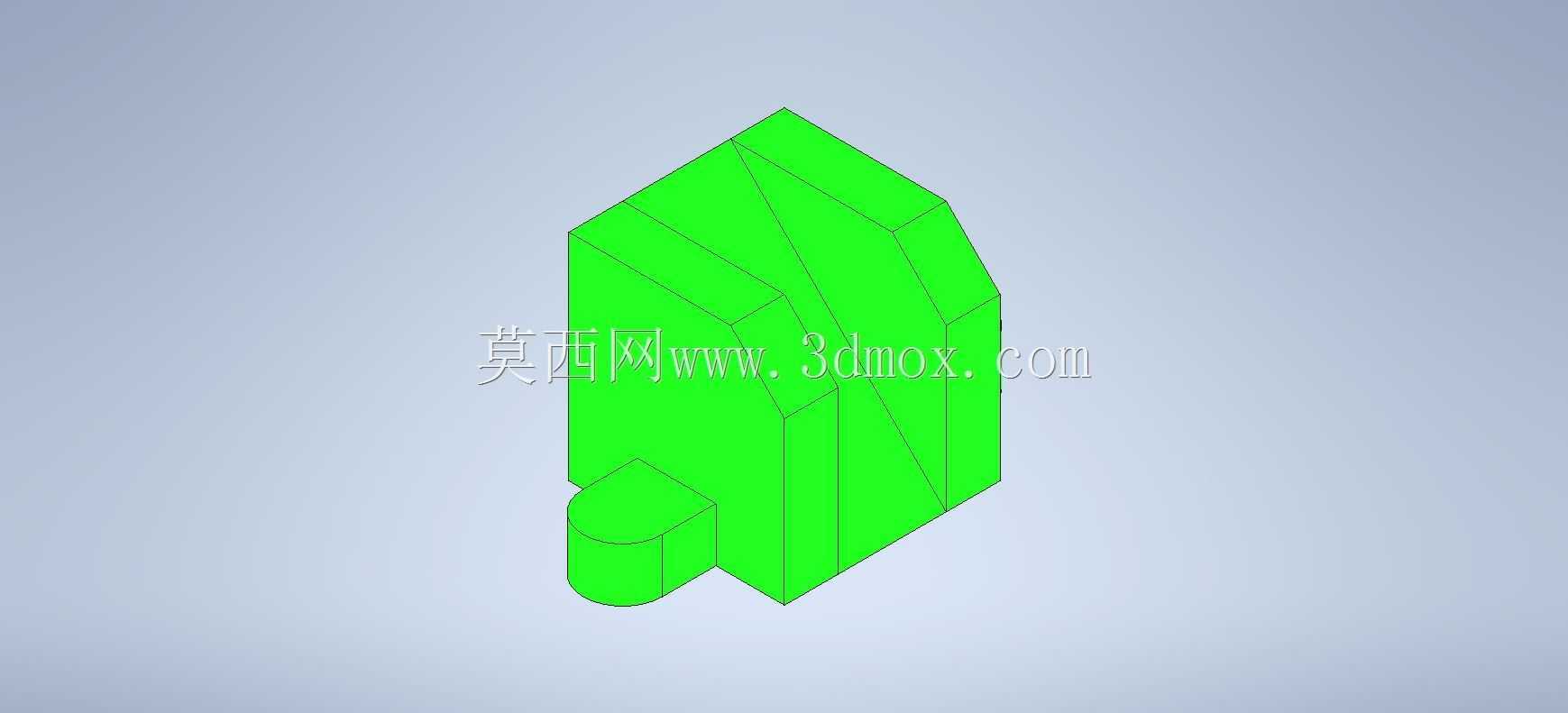

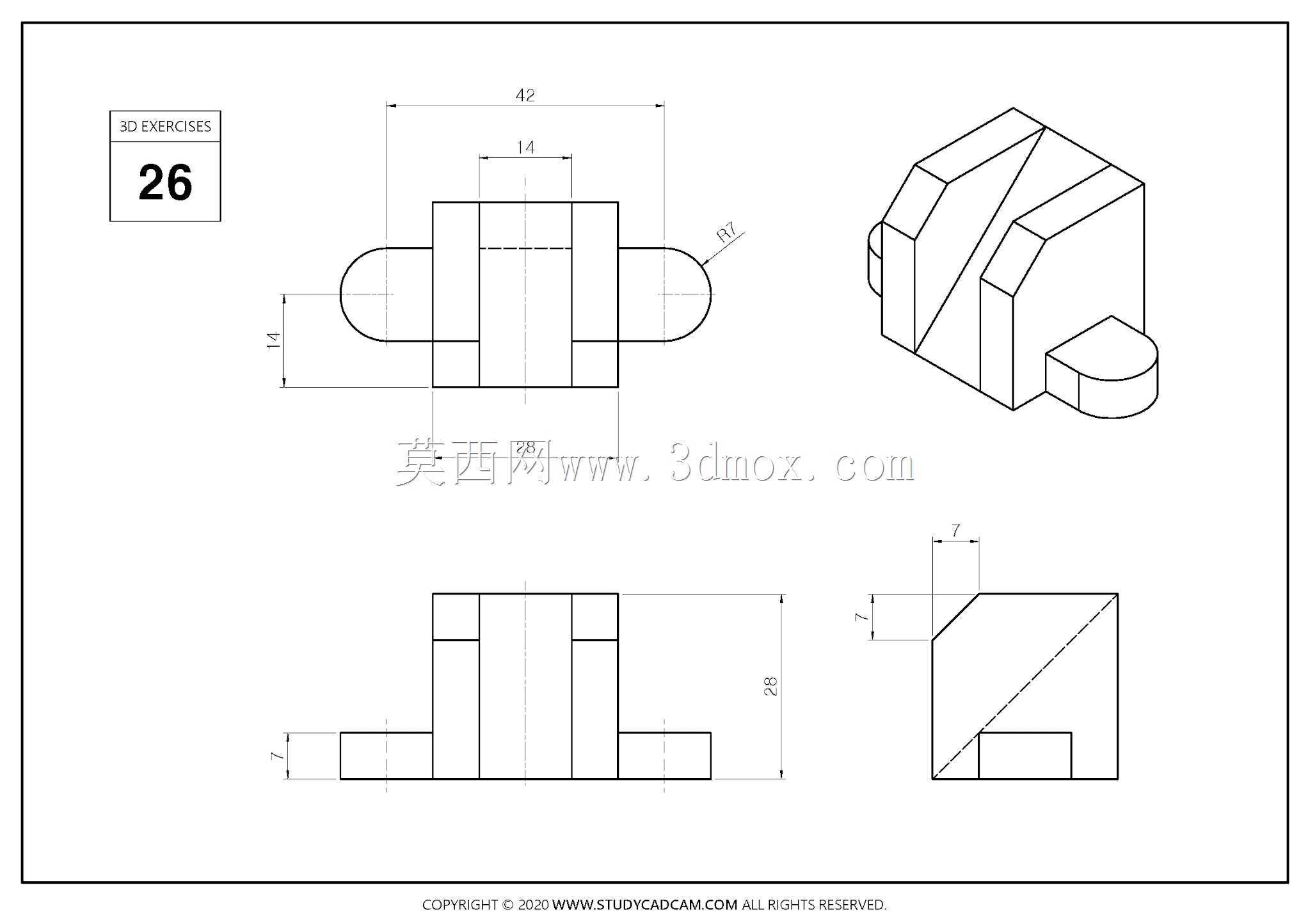

带圆柱凸台的多面体机械结构练习件

　　在日常机械结构设计的建模练习环节，这类带侧置圆柱凸台的多面体结构，是很多刚接触三维建模的工程人员绕不开的典型练习载体，它的结构特征覆盖了机械零件里最常见的平面切削、凸台衔接、棱角过渡等基础要素，能帮练习者快速建立三维空间的结构投影逻辑。从实际工业场景来看，这类组合结构的设计思路，常被应用在小型传感器的安装基座、工装夹具的定位块、自动化设备的非标连接座这类零部件上——这类零件往往不需要太复杂的曲面造型，但对各个平面的垂直度、凸台与主体的同轴度、相邻面的角度公差有明确要求，是设备里承担定位、衔接、承载功能的基础结构件。

　　做这类结构的建模时，首先要梳理清楚主体的成型逻辑：主体是一个带多个斜切平面的类棱柱结构，所有斜切面的角度都需要匹配实际安装时的避让需求，比如在狭小设备舱内安装时，斜切角可以避开相邻的管路、线路或者其他运动部件，避免运行过程中发生结构干涉。侧置的圆柱凸台不是随意添加的结构，它的作用通常是作为定位销的安装孔位载体，或者作为传感器探头的伸出基座，凸台的直径、伸出长度都要匹配对应的标准件尺寸，比如常用的M6、M8规格的定位销，或者直径8mm、12mm的接近开关探头，凸台的端面需要和安装基准面保持足够的平面度，保证后续装配时标准件的安装垂直度，避免检测或者定位出现偏差。

　　从安装边界来看，这类结构的整体外轮廓尺寸通常控制在50mm-100mm的区间内，适配小型自动化设备的安装空间，主体背部通常会设计成平整的安装基准面，可以通过螺栓直接固定在设备的型材安装面上，不需要额外的转接支架。建模过程中需要注意各个斜切面之间的交线处理，不能出现零厚度的几何错误，凸台和主体的衔接处要做自然的布尔合并，避免后续导出工程图时出现剖面线断裂、尺寸标注无法识别的问题。

　　在实际的设计验证环节，这类结构还需要考虑装配时的工艺性：比如所有的锐边都要做0.5mm的倒角处理，避免安装时划伤操作人员，也能减少零件搬运过程中的磕碰掉角；如果是采用金属材质加工，斜切面的表面粗糙度通常要达到Ra3.2，保证和相邻贴合件的接触面积足够，不会出现安装松动的问题；如果是采用3D打印做样件验证，还要注意凸台的打印方向，避免出现支撑残留影响凸台端面的平整度。

　　很多初学者在练习这类结构时，容易一开始就盯着局部的斜角尺寸反复调整，反而忽略了整体的基准选择——正确的建模逻辑应该是先确定主体的安装基准面，从基准面出发拉伸主体的基础轮廓，再逐一添加各个斜切的切除特征，最后再添加侧置的圆柱凸台，这样整个建模过程的特征树逻辑清晰，后续如果需要调整某个斜角的角度或者凸台的长度，只需要修改对应特征的参数即可，不需要推倒重来。这种建模思路也是实际工业设计中最常用的特征化建模逻辑，能大幅提升后续设计变更的效率，减少重复建模的工作量。

　　这类结构虽然是练习件，但它涵盖的设计要点和实际工业中的非标零部件设计逻辑完全一致，比如在做小型光电传感器的安装座时，就可以基于这个结构做调整：把圆柱凸台的中心做成通孔，用来穿过传感器的线缆，斜切面可以调整到对应检测方向的角度，让传感器的检测面正对被检测物体，主体的安装孔位可以根据现场的型材槽距做适配，整个零件不需要复杂的加工工艺，用普通的数控铣床或者3D打印就可以快速制作完成，成本低且适配性强，在小型自动化设备的改造、实训教学的案例设计中都有很高的实用价值。
