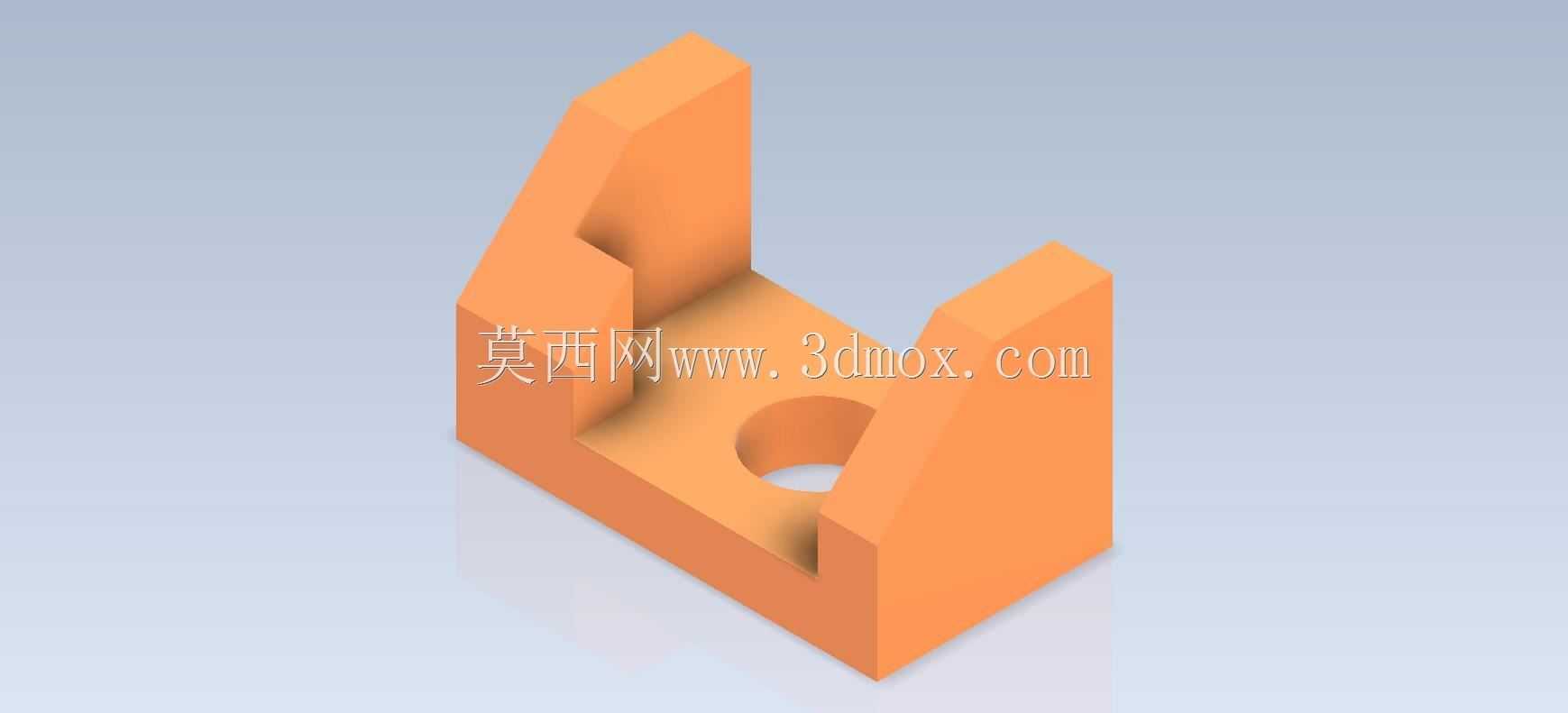

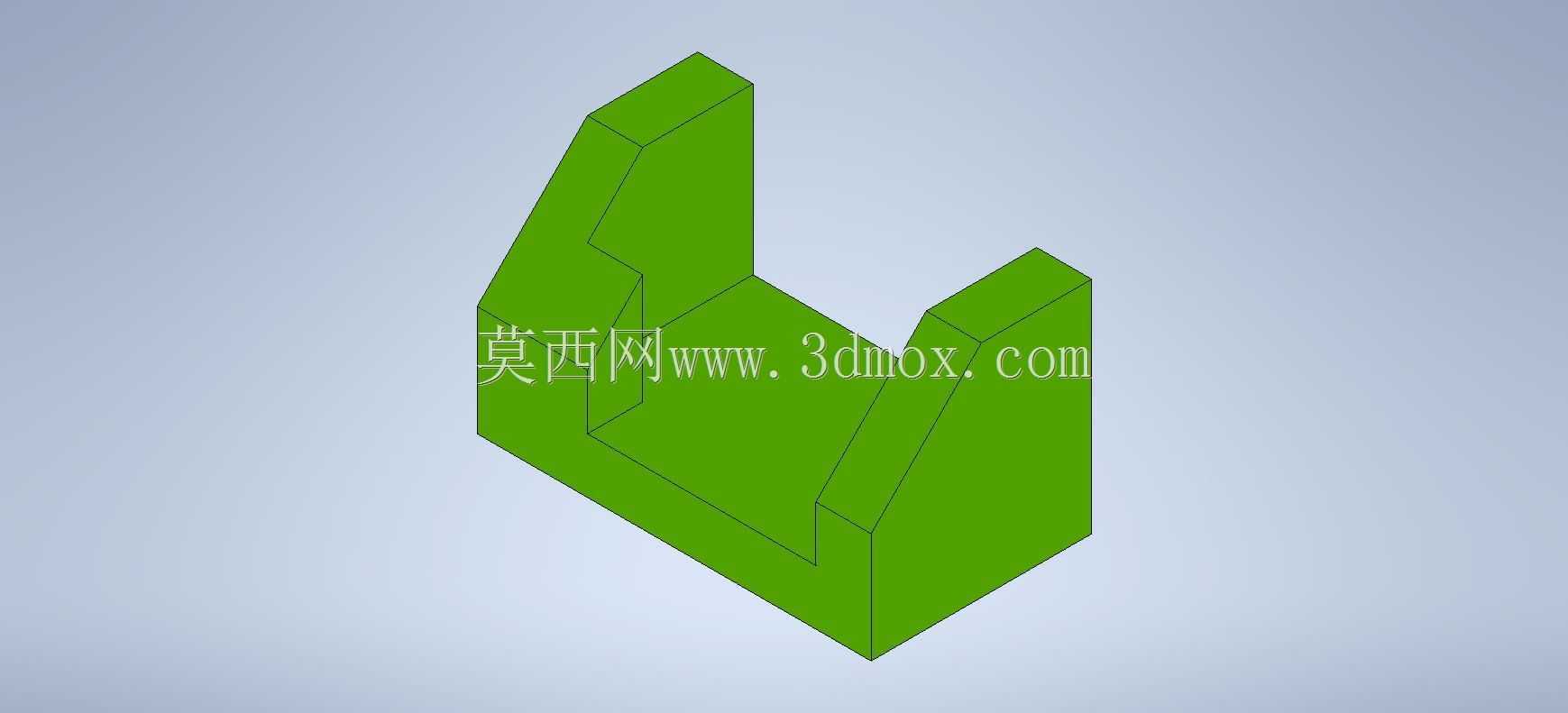

带安装孔U型限位支撑结构件

　　这类U型带孔支撑件在小型自动化装配线的料道侧边定位场景中十分常见，日常做线边工装的时候经常会碰到类似的结构需求，很多新手建模的时候容易忽略安装边界和受力面的匹配问题，最后做出来的件要么装不上，要么受力后容易出现应力集中断裂的情况。先从实际使用场景说，这类零件一般是用在轻载定位工位，比如小型电子元器件装配线上的料条挡停、传感器安装支架的辅助支撑，或者是小型工装夹具里的工件侧向定位块，承载的载荷大多是线接触的小推力，不会承受大吨位的冲压或者重载挤压，所以壁厚设计不需要做的特别厚重，但是两个立臂和底座的衔接位置必须做圆角过渡，不能直接做直角衔接，不然注塑或者铣削加工的时候应力集中，受侧向力的时候很容易从根部断裂。

　　设计思路上，首先要确定安装基准，底座的下表面是整个零件的安装贴合面，这个面的平面度要求一般在0.1mm以内，保证安装后不会出现翘曲，中间的通孔是安装固定孔，用来穿螺栓把整个支撑件锁在安装基板上，孔的位置要居中布置，避免锁附的时候零件出现偏载。两个立臂的内侧工作面是和被定位工件接触的面，这两个面的平行度要求要控制在0.08mm以内，不然工件卡进去的时候会出现卡滞或者间隙过大定位不准的问题。立臂的外侧做斜切过渡，一方面是减少零件整体重量，另一方面是避免和周边的运动部件发生干涉，很多新手建模的时候会把立臂外侧做成垂直面，实际装配的时候很容易和旁边的气缸或者滑台导轨发生刮碰，斜切的角度一般控制在15到20度之间，既保证立臂的结构强度，又能留出足够的安全间隙。

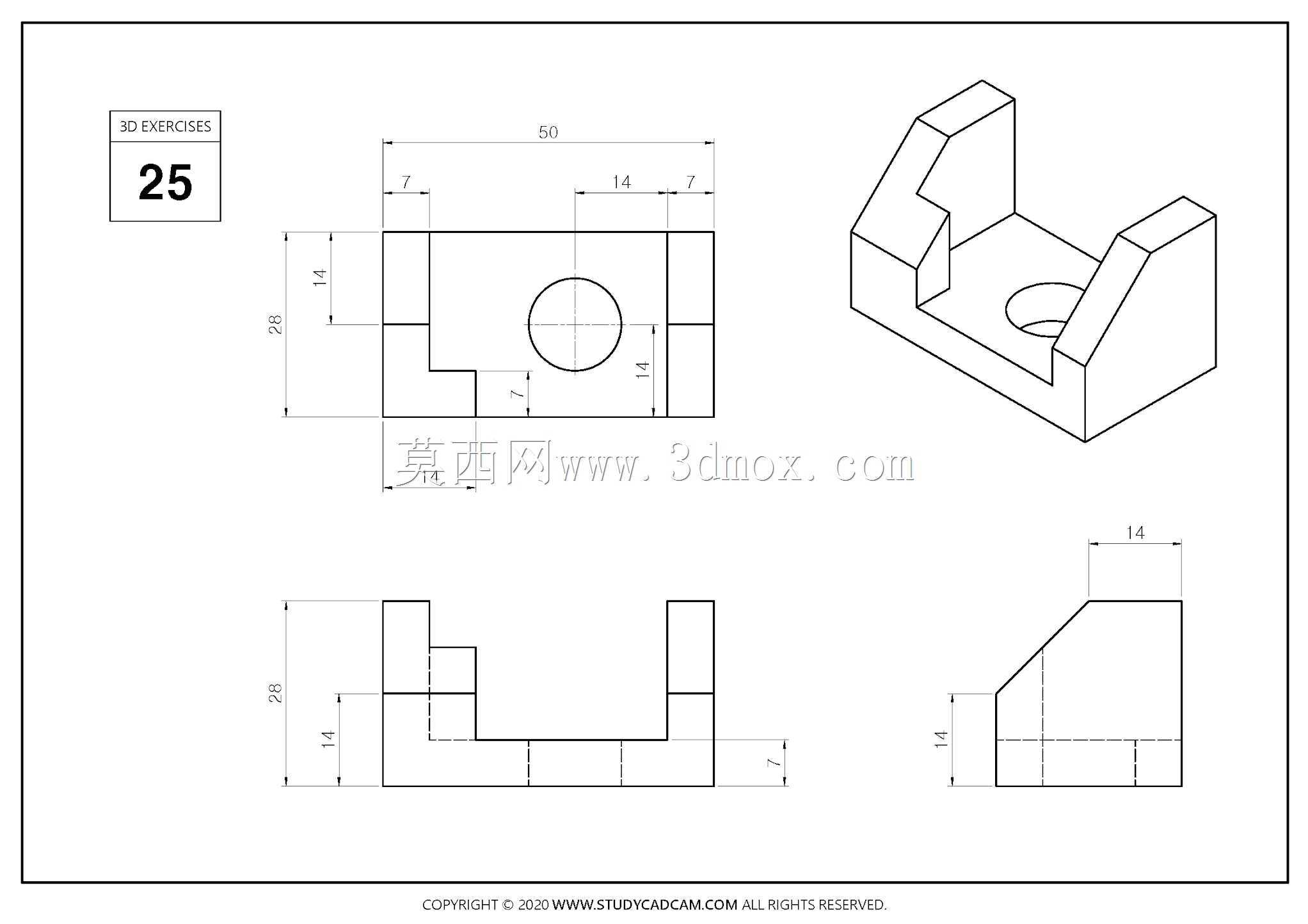

　　尺寸边界这块，这类小型支撑件的整体长度一般控制在50mm以内，宽度在30mm左右，整体高度不超过40mm，属于小型结构件，中间的安装孔直径一般根据常用的M4或者M5内六角螺栓设计，孔的沉头深度要匹配螺栓头的高度，保证锁附后螺栓头不会高出底座表面，影响安装贴合。两个立臂之间的开口宽度要根据被定位工件的尺寸来定，一般单边留0.2到0.3mm的间隙，方便工件顺利滑入，同时不会因为间隙过大出现定位窜动。立臂的厚度一般在6到8mm之间，这个厚度对于轻载场景来说足够承受常规的定位推力，不会出现受力变形的情况，底座的厚度和立臂厚度保持一致或者稍厚1到2mm，保证安装后的整体刚性。

　　实际建模的时候要注意几个容易出错的点，首先是立臂和底座衔接的内圆角，圆角半径不能小于壁厚的三分之一，不然应力集中系数会很高，反复受力后很容易出现裂纹；其次是中间安装孔的位置，要距离两个立臂的内侧工作面有足够的距离，避免螺栓锁附的时候压溃立臂根部的材料；还有立臂顶部的倒角，必须做C1或者C1.5的倒角，一方面是去除加工毛刺，另一方面是工件导入的时候有导向作用，不会因为锐边刮伤工件表面。如果是用在有耐磨要求的场景，两个立臂的内侧工作面还可以做局部的淬火处理或者贴耐磨片，不过这类练习模型主要是训练基础的拉伸、切除、圆角这些建模命令的使用，实际工程应用的时候还要根据具体的载荷、安装空间、使用环境调整具体的尺寸参数，比如用在食品级设备上就要换成304不锈钢材质，用在普通工装场景用POM或者ABS注塑就可以满足使用要求，成本也更低。另外还要注意安装孔的周边不要做太薄的结构，锁螺栓的时候如果扭矩控制不好，很容易把孔周边的材料压裂，所以孔周边的实体厚度至少要保证大于螺栓直径的0.8倍，给锁附力留出足够的承载区域。
