带半圆缺口L型弯折连接结构件

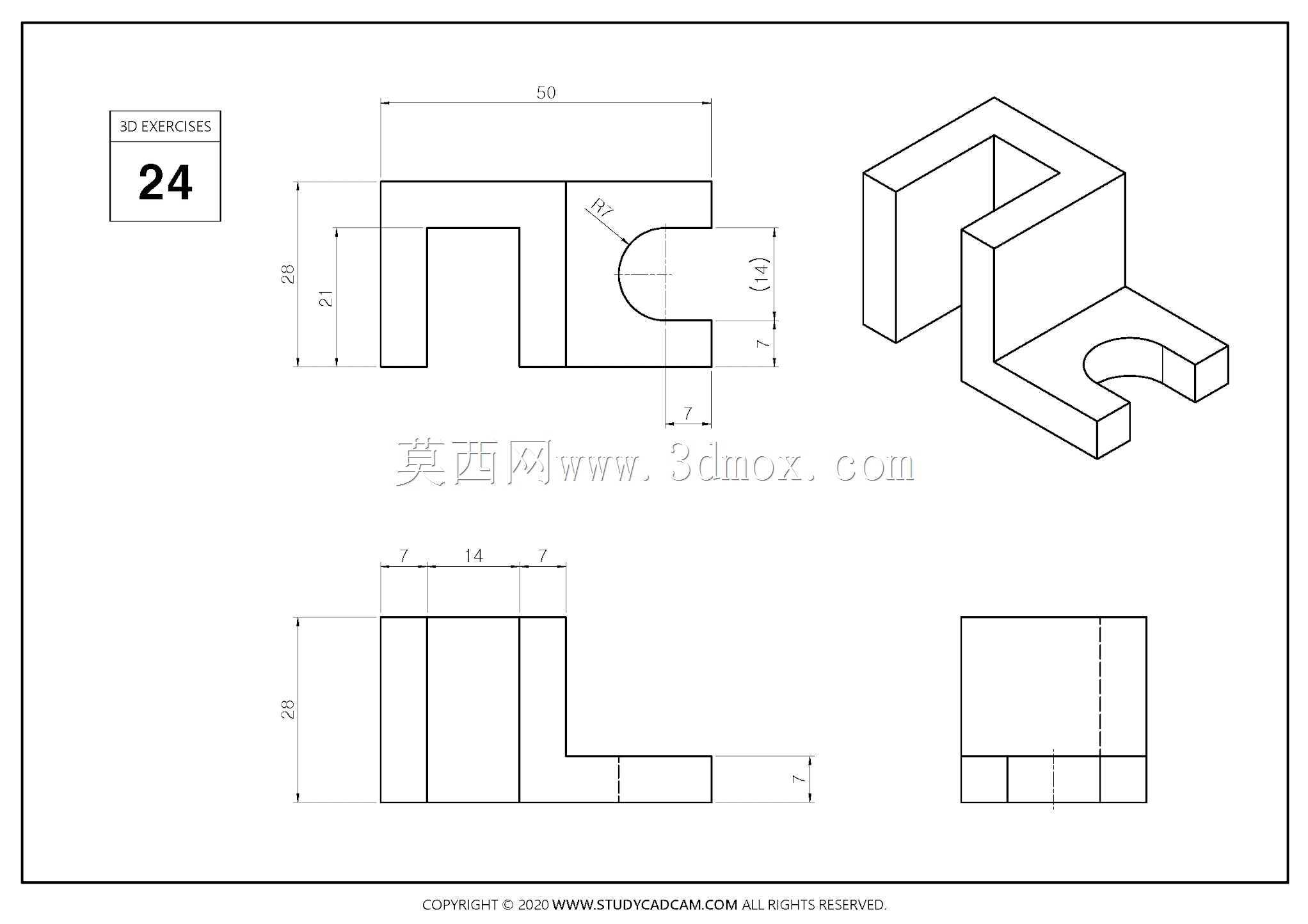

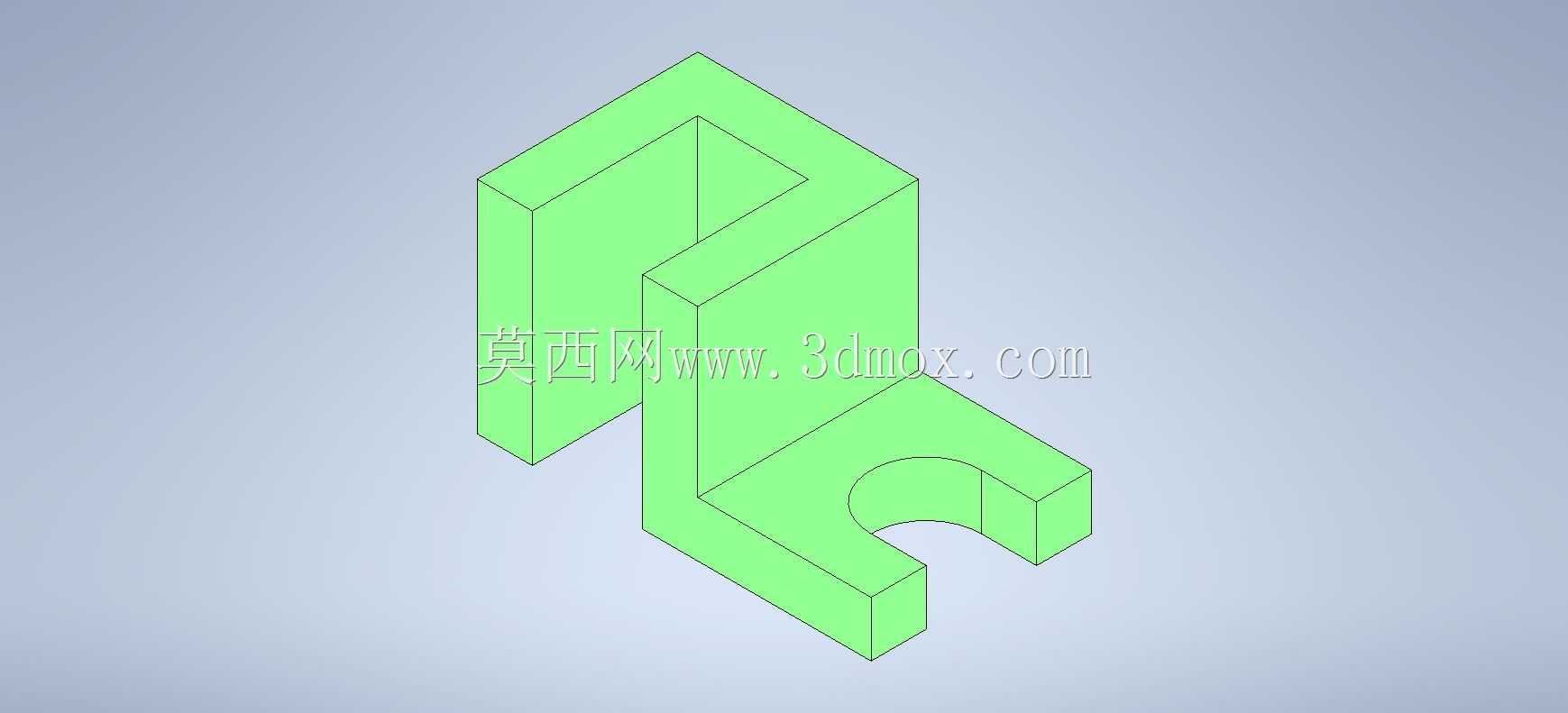

　　这类带半圆缺口的L型弯折结构件，在轻工自动化输送线的侧边导向定位场景中十分常见，很多时候会作为型材框架上的快装挂接支座使用，安装时不需要额外加工复杂的避让槽，靠自身的弯折形态就能同时完成两个垂直方向的面贴合定位。从结构形态来看，整体采用等壁厚的实体弯折构型，两个垂直延伸的臂段长度存在明显差值，长臂段为完整的矩形截面直臂，短臂段末端加工出内凹的半圆缺口，这个缺口并非随意设计，实际使用中刚好可以卡接直径与缺口半径匹配的圆轴、光杆或者管线，避免构件安装后与相邻的圆柱类部件发生运动干涉，同时还能起到辅助限位的作用，防止安装后沿垂直于臂段的方向出现窜动。

　　设计这类构件的时候，首先要确定的是两个垂直臂段的安装贴合面的平面度要求，因为两个面分别要和相邻的安装基面完全贴合，如果平面度公差超过0.1mm，安装后就会出现翘边，锁紧螺丝的时候很容易造成构件局部应力集中，长期受交变载荷的话会在弯折转角处出现疲劳裂纹。弯折处的内圆角设计也很关键，不能做成直角尖角，一方面是加工过程中直角位置容易出现应力集中导致加工开裂，另一方面实际装配的时候，直角尖角无法和安装基面的转角完全贴合，会留下装配间隙，通常内圆角半径取壁厚的0.2-0.3倍最为合适，既不会过多削弱转角处的结构强度，也能保证装配贴合度。

　　尺寸边界上，这类构件的长臂段长度通常根据安装基面的固定孔位间距确定，要保证两个固定孔的中心距不小于壁厚的3倍，避免螺丝锁紧时构件局部被压溃；短臂段的长度要覆盖半圆缺口的完整轮廓，缺口的圆心位置要距离短臂段的侧边留有至少1倍壁厚的余量，防止缺口位置的结构强度不足，受侧向力的时候出现断裂。壁厚的选择要结合实际承载需求，如果是作为轻载的导向挂接件，壁厚取3-5mm即可满足普通工况的使用要求，如果需要承受较大的冲击载荷，壁厚可以提升到8-10mm，同时在弯折转角处增加三角加强筋，进一步提升整体的抗变形能力。

　　实际建模过程中，这类构件最容易出错的地方是半圆缺口的位置公差，很多初学者会把缺口的圆心设置在短臂段的端面上，这样加工出来的缺口实际有效卡接深度只有半径值，卡接圆轴的时候很容易脱出，正确的设计应该是让半圆的圆心向内偏移一定距离，保证缺口的卡接深度超过圆轴半径的1.2倍，这样即使存在一定的装配误差，也能保证圆轴不会从缺口位置滑出。另外两个臂段上的固定孔位要做沉头设计，沉头的深度要匹配所选螺丝的头部高度，保证螺丝锁紧后头部不会突出构件表面，避免和相邻的运动部件发生刮擦。

　　在实际应用场景里，这类结构件还经常被用作小型设备的门板铰链支座、传感器安装支架的转接件，因为自身的L型形态可以直接完成两个垂直面的转接，不需要额外搭配角码连接件，能减少装配环节的零件数量，降低整体的装配成本。半圆缺口除了卡接圆轴之外，还可以用来走直径匹配的气动软管或者电缆线，在紧凑的设备内部空间里，不需要额外安装管线固定座，直接把管线卡入缺口就能完成管线的走向固定，能有效节省设备内部的安装空间。需要注意的是，如果用来走电缆线的话，半圆缺口的边缘要做倒圆角处理，倒圆角半径不小于1mm，避免尖锐的边缘割破电缆的绝缘层，造成电路短路的安全隐患。

　　从加工工艺角度来说，这类等壁厚的弯折件如果采用金属材料加工，可以直接用板材折弯工艺成型，生产效率高，成本低，适合批量生产；如果是小批量定制或者作为教学练习结构，采用铣削加工一次成型的话，要注意弯折处的走刀路径，避免在转角处出现进刀痕，影响装配面的表面粗糙度。如果采用塑料材质注塑成型的话，要注意在两个臂段的背面设置均匀的加强筋，防止注塑冷却过程中出现翘曲变形，同时脱模斜度要取1-1.5度，保证构件可以顺利从模具中脱出，不会出现顶白、拉伤的缺陷。
