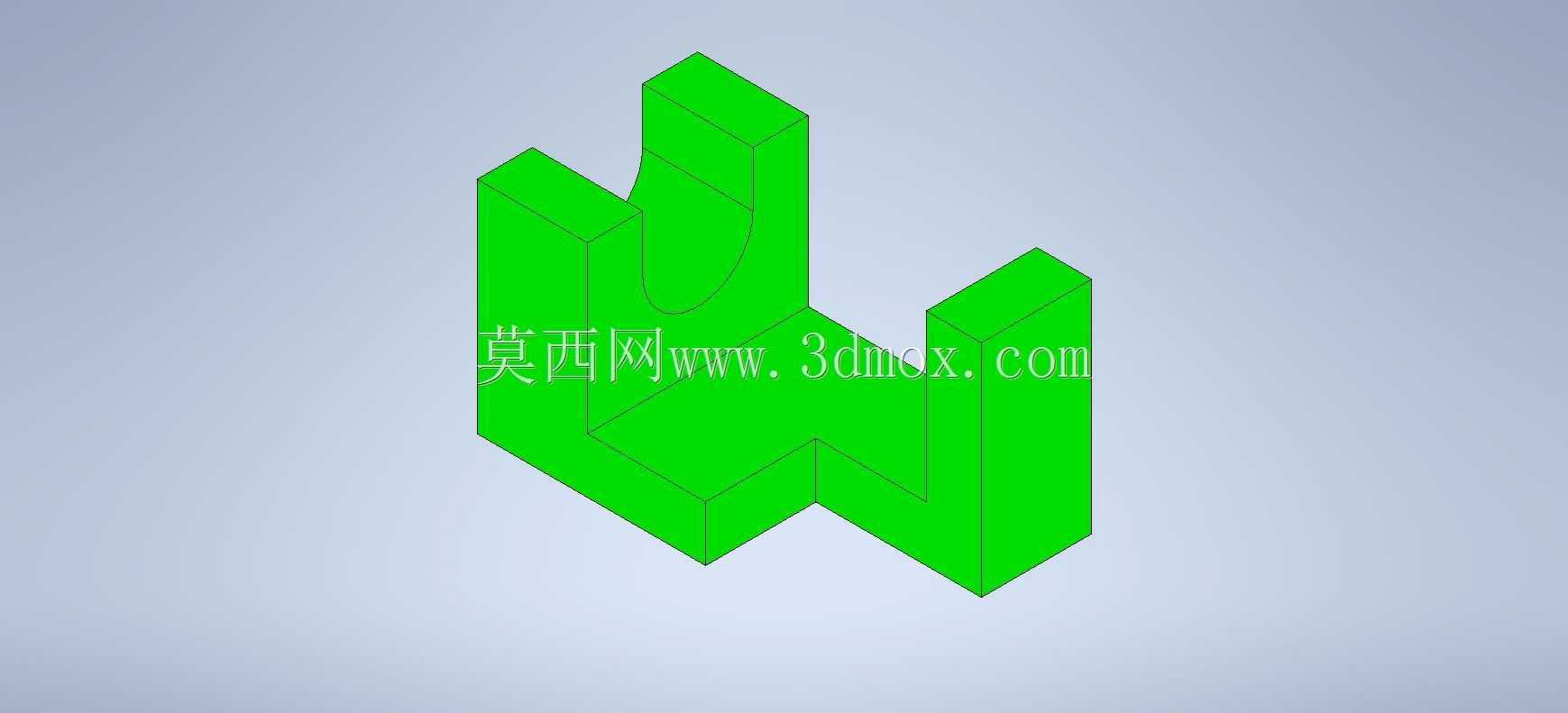

这类块状组合式构件常出现在机械基础教学实训、工装定位辅具的原型设计环节,很多刚接触三维建模的从业者在练习拉伸、切除、倒角等基础特征命令时,都会接触到同类型的几何练习件,它没有复杂的曲面造型,全部由规则的立方体块组合、切除成型,能很好地训练建模者对草图约束、特征顺序、空间尺寸定位的把控能力。从实际工业场景来看,这类结构的变体常被用在流水线的工件定位挡块、工装夹具的支撑垫块、小型设备的安装基座上,因为整体为实心块状结构,刚性表现优异,在承受垂直方向的静载荷时不会出现明显形变,三个凸起的立块之间形成的两个U型开槽,既可以作为其他杆件、轴类零件的嵌入定位槽,也能作为走线、避让相邻部件的空位,避免装配时出现结构干涉。

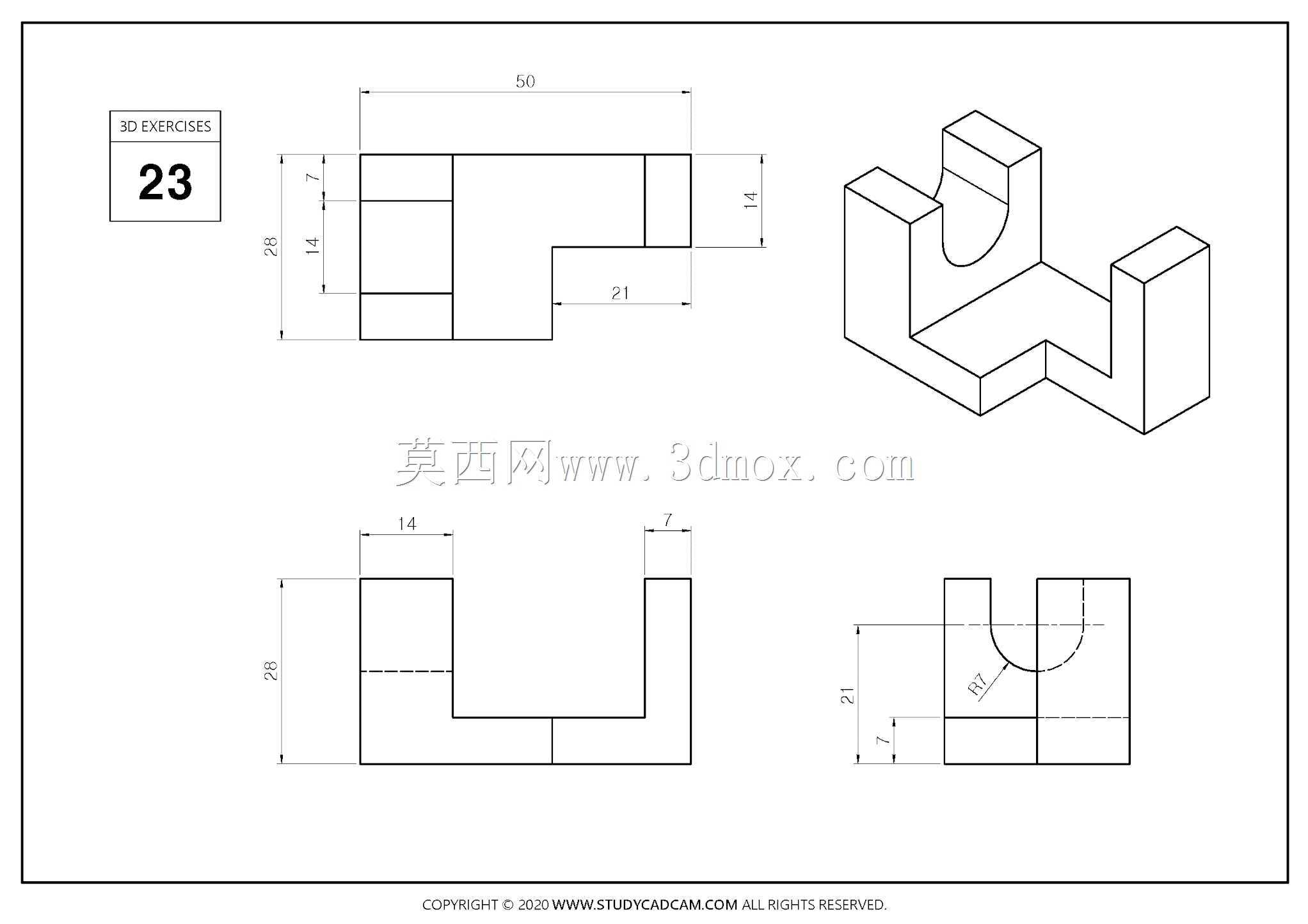

设计这类构件的时候,首先要确定整体的外轮廓基准,一般会以底部的矩形平面作为第一草图基准面,先绘制整体的外轮廓矩形,确定整体的长宽边界,之后再通过拉伸凸台命令做出基础的块状基体,三个凸起立块的位置需要严格按照对称或者指定的间距要求定位,避免后续开槽后出现壁厚不均的问题,两个U型槽的加工是通过拉伸切除命令完成,槽的圆弧半径要和后续配合的零件外径匹配,槽的深度要满足嵌入零件的定位深度要求,不能过浅导致定位失效,也不能过深削弱整体构件的结构强度。从安装边界来看,这类构件的底部一般为平整的安装面,可以通过螺栓通孔、焊接或者粘接的方式固定在安装基板上,整体的高度尺寸要匹配相邻部件的安装高度,凸起立块的侧面要保证足够的平面度,避免作为定位面时出现定位偏差,所有的棱边位置都需要做小尺寸的倒角处理,既可以去除加工后的毛刺,也能避免装配时划伤操作人员或者相邻零件的表面。
在实际建模练习过程中,很多初学者容易出现特征顺序错误的问题,比如先做开槽再拉伸立块,就会导致槽的位置出现偏差,或者草图约束不全导致后续修改尺寸时整个模型出现错位,这类练习件的核心训练点就是让建模者养成先确定整体基准、再做局部特征、最后做细节处理的建模习惯,放到实际生产中,这类零件一般采用型材铣削加工即可成型,不需要开模,加工成本低,生产周期短,替换维护也十分方便,在小型自动化设备的定位工位、教学实训台的装夹模块上都能看到这类结构的实际应用,它没有复杂的传动或者运动功能,核心作用就是提供稳定的支撑、定位以及结构避让,看似简单的几何造型,实则涵盖了机械结构设计中最基础的定位、强度、装配避让等核心设计要点,是新手从软件操作过渡到实际结构设计的典型练习载体。
