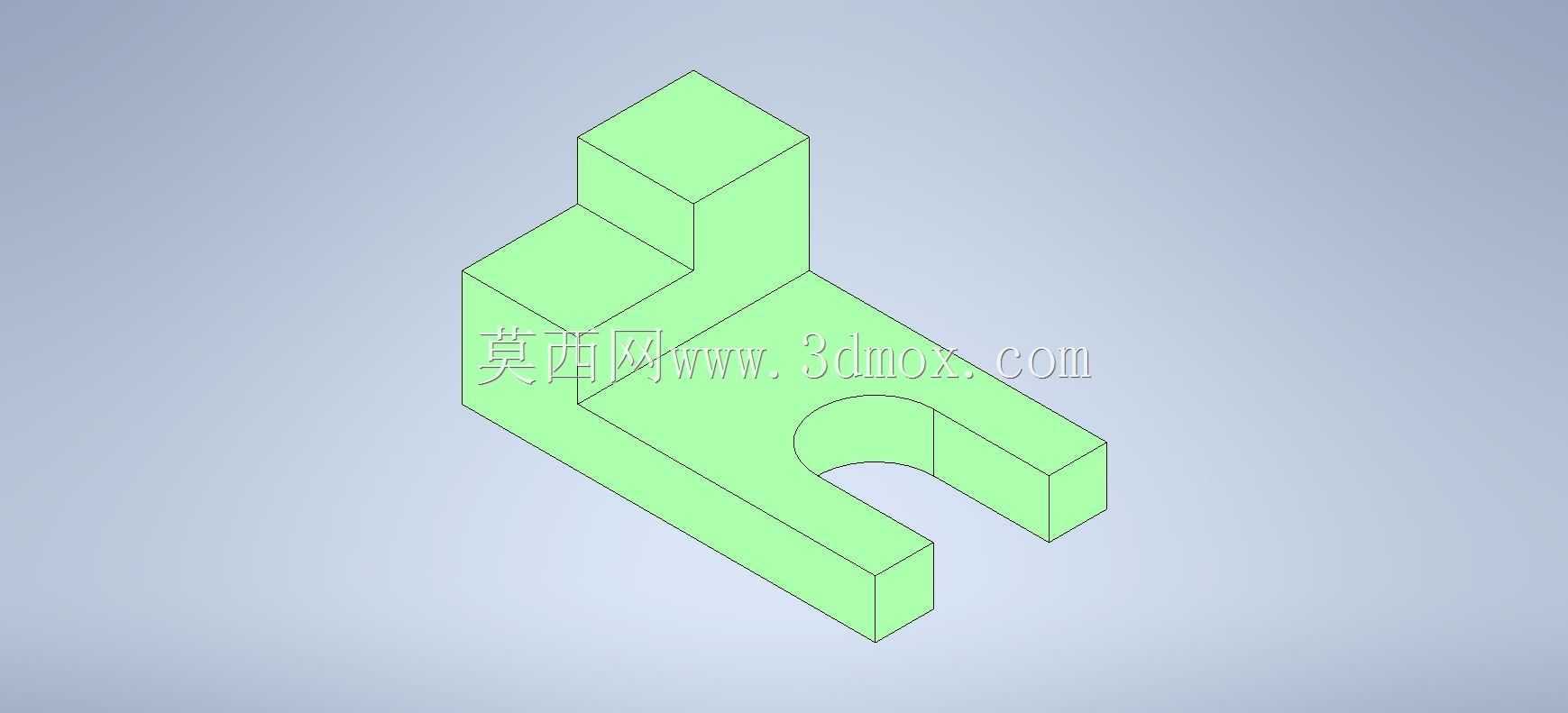

在非标自动化生产线的工装夹具设计环节,这类带开口槽的L型阶梯支撑块是极为常见的定位承载元件,常被用于小型工件装配工位、尺寸检测工位的侧向定位与底部承载,也可作为小型气动执行元件的安装基座使用。从结构形态来看,该零件整体为L型布局,竖直方向设置两级阶梯凸台,水平段末端加工有半圆弧开口槽,这种结构组合并非随意设计,每一处几何特征都对应实际工况的功能需求。两级阶梯凸台的高度差是根据待定位工件的侧边台阶尺寸匹配设计的,装配时工件的台阶面可直接贴合在阶梯凸台的端面上,限制工件竖直方向的窜动,同时阶梯的竖直侧壁可作为定位基准面,限制工件水平方向的两个移动自由度,无需额外加装定位销即可实现快速定位,大幅缩减工装的装配调试时间。

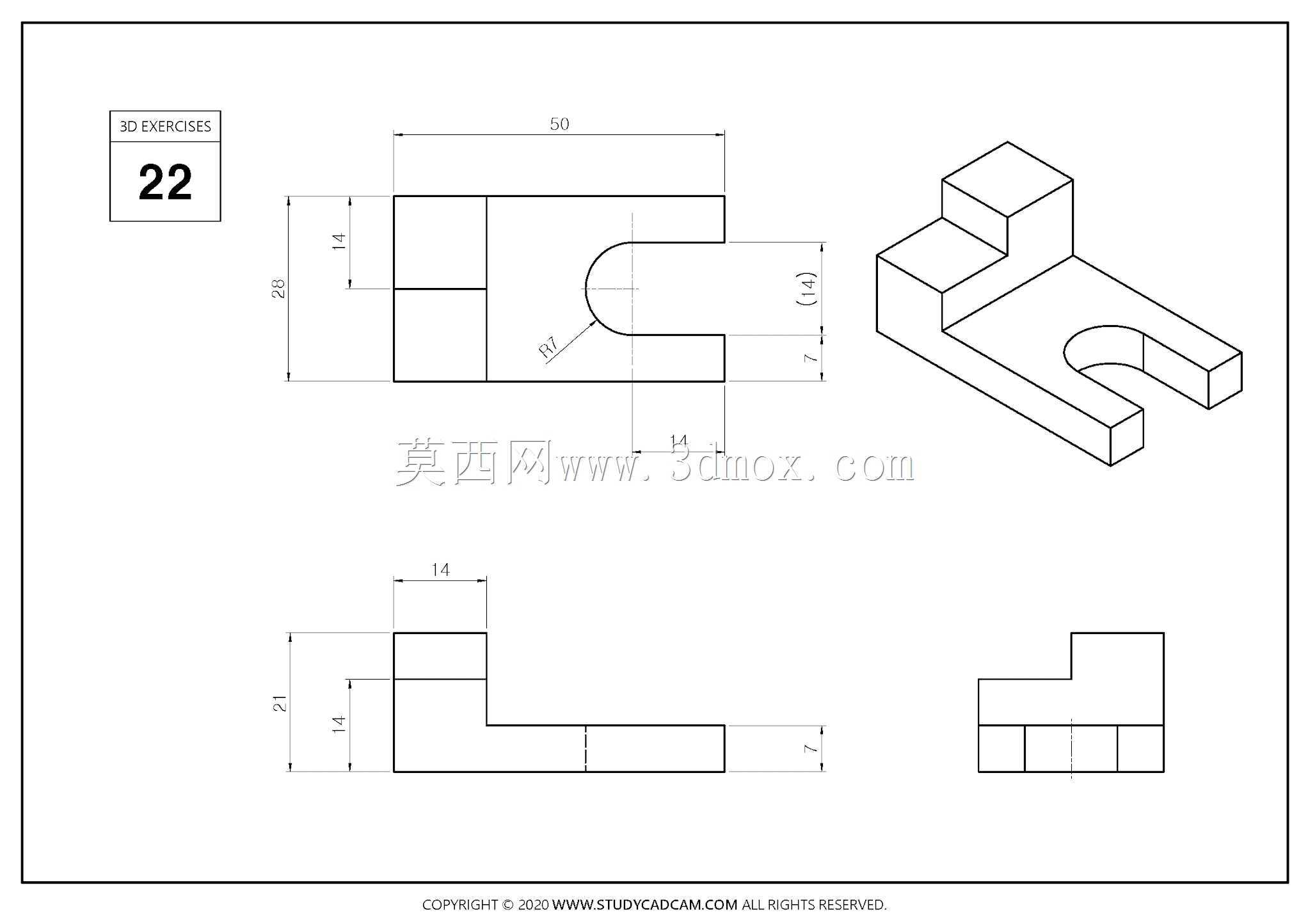

水平段的半圆弧开口槽主要用于避让圆柱型的紧固件或者导向轴,当支撑块需要固定在铝型材工作台上时,可通过T型螺栓穿过开口槽完成锁紧,开口槽的圆弧半径比常用的M6、M8螺栓杆部直径大0.5mm左右,既保证螺栓可以顺利穿过,又能预留一定的位置调整余量,方便安装时微调支撑块的位置,抵消型材安装槽的位置公差带来的装配误差。从建模思路来看,这类零件属于典型的拉伸类基础零件,建模时优先选择水平段的底面作为第一草图基准面,绘制L型的外轮廓以及半圆弧开口槽的轮廓,一次性拉伸得到基础实体,之后再以竖直段的顶面为基准绘制两级阶梯的矩形轮廓,通过两次拉伸凸台操作得到阶梯结构,最后对所有锐边进行0.5mm的倒角处理,避免安装调试时划伤操作人员,
也能消除零件加工时产生的毛刺飞边。在尺寸设计上,这类支撑块的整体长宽高比例通常控制在3:2:2左右,水平段的长度要保证安装后有足够的支撑力臂,避免工件放置后出现倾覆,竖直段的总高度不超过水平段宽度的1.2倍,防止定位时出现悬臂过长导致的刚性不足问题。开口槽的中心位置距离水平段末端的距离要大于槽直径的1.5倍,保证锁紧螺栓拧紧后有足够的压紧面积,不会出现压溃或者支撑块变形的情况。在实际应用场景中,这类支撑块常成对使用,分别布置在工件的两侧,配合底部的承载板完成工件的六点定位,在小型电子元件组装、精密五金件尺寸检测、小型注塑件水口修剪等工位都能见到这类结构的身影。不同于定制化的复杂定位夹具,
这种标准化的阶梯支撑块可以通过调整不同的阶梯高度、开口槽尺寸来适配多种规格的工件,大幅降低工装的设计与制造成本,也能缩短设备的开发周期。建模过程中需要重点关注各特征之间的几何公差,比如阶梯凸台的定位面与底面的平行度要控制在0.02mm以内,开口槽的中心轴线与定位侧面的垂直度要控制在0.03mm以内,否则安装后会出现定位偏差,导致工件装配精度不足。另外,零件的壁厚设计要均匀,最薄处的壁厚不小于5mm,保证整体结构刚性,在承受10kg以内的工件载荷时不会出现明显形变。对于初学者而言,这类零件是练习拉伸、倒角、基准选择等基础建模操作的典型案例,通过建模过程可以理解零件结构与功能的对应关系,建立从功能需求出发的设计思维,而不是单纯绘制几何形状。在实际加工时,这类零件通常选用45号钢或者6061铝合金作为原材料,采用铣削加工即可完成,加工完成后根据使用场景进行发黑或者阳极氧化表面处理,提升防锈能力与表面耐磨性。
