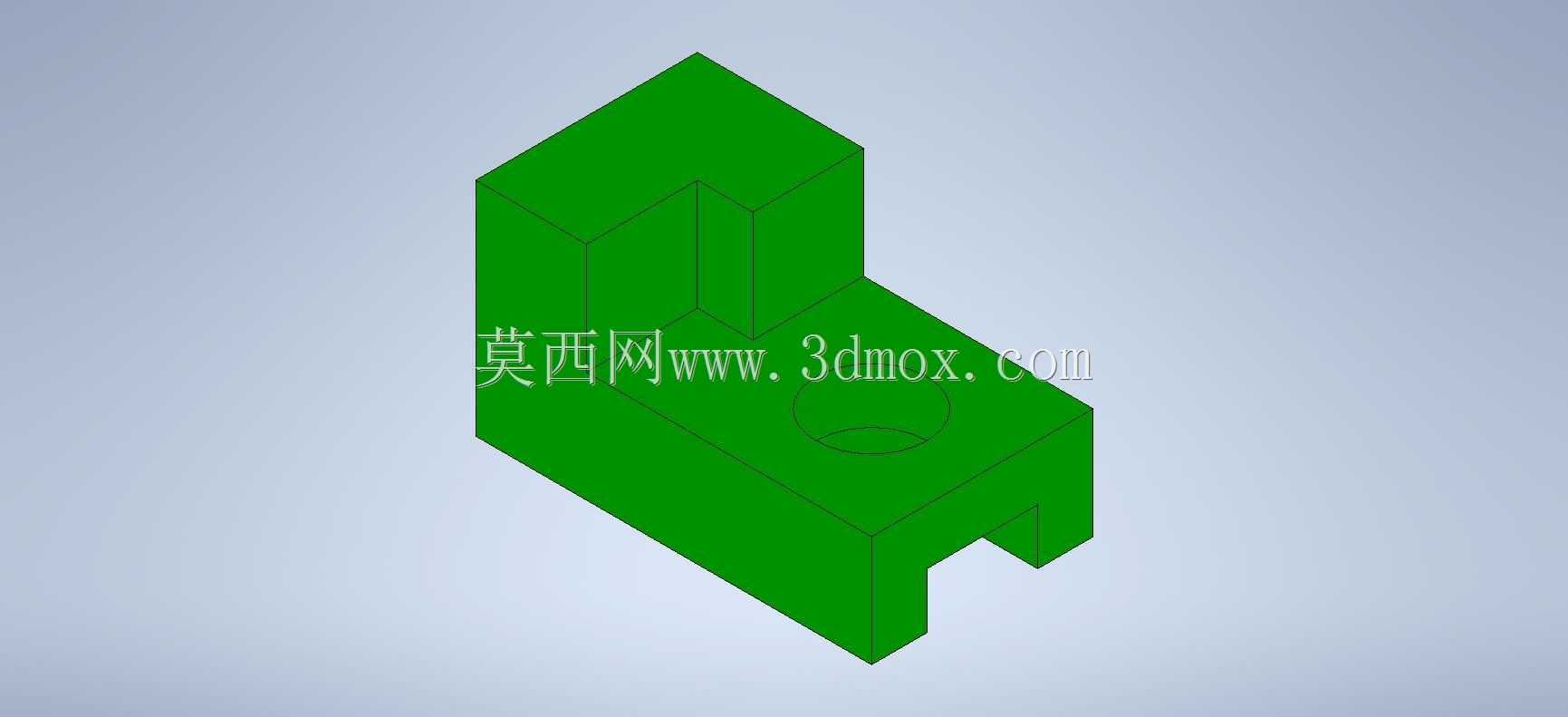

在机械结构设计的入门练习与小型工装夹具的非标设计场景中,这类L型带定位凸台的结构件是十分常见的基础承载单元,很多刚接触三维建模的从业者都会从这类零件入手,练习拉伸、切除、凸台生成等基础特征命令的使用,同时也能理解机械零件中定位、安装、避让的核心设计逻辑。从实际应用来看,这类结构常出现在小型自动化设备的料道侧边定位块、工装夹具的侧向承托座、检测设备的传感器安装支架等位置,不需要承受大吨位的重载载荷,但对安装定位的精度、相邻部件的避让空间有明确要求。

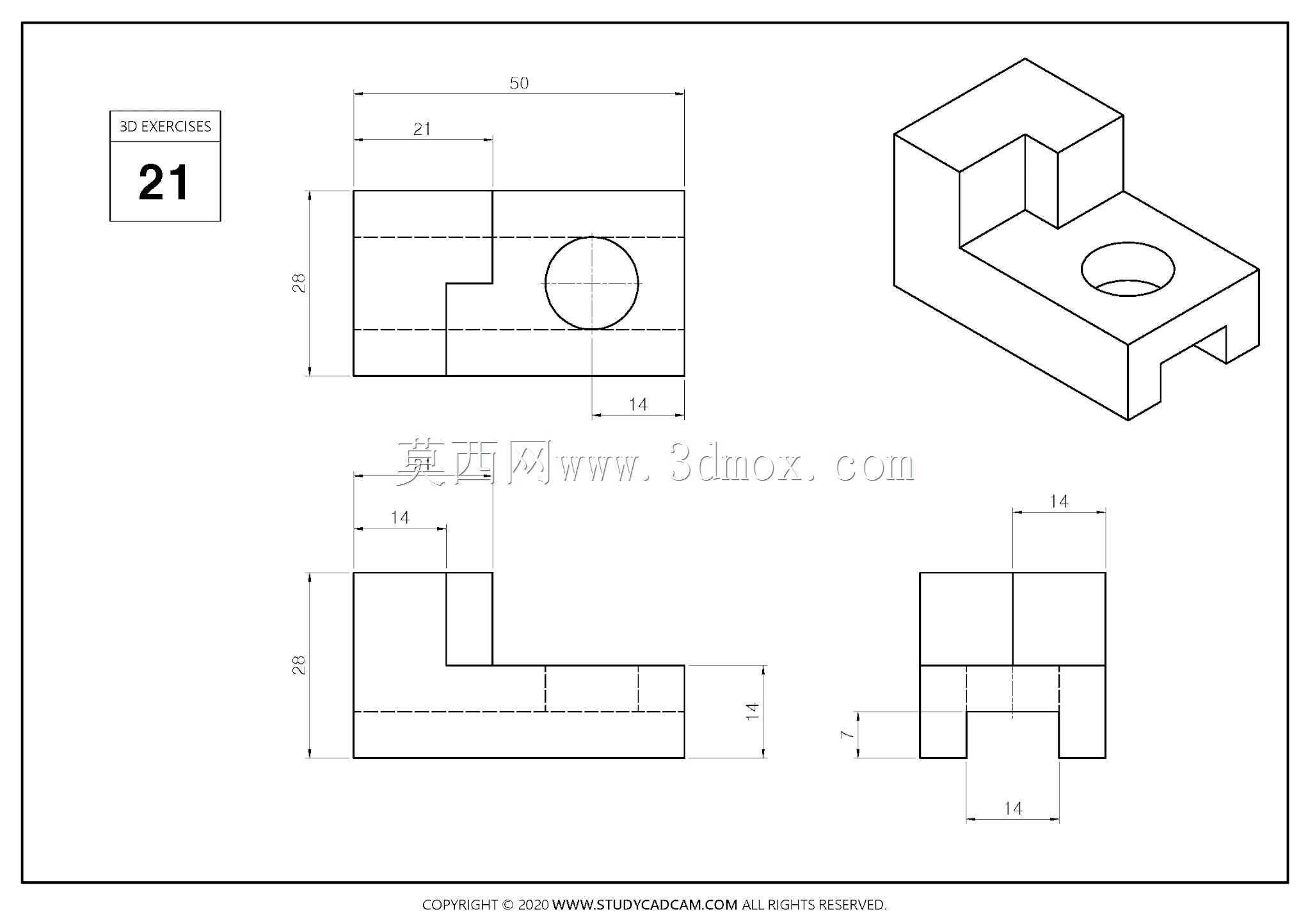

设计这类零件的时候,首先要明确安装边界:零件的L型竖直段主要用于和安装基准面贴合,通常会在竖直段的背面设计贴合基准面,保证安装后无翘曲,水平段则向外延伸作为承载面,水平段上的沉孔是用于安装固定螺丝,避免螺丝头突出承载面影响待定位工件的放置,水平段前端的两个缺口是避让槽,用于避开相邻机构的运动轨迹,防止设备运行时出现结构干涉。很多新手在建模这类零件时容易忽略安装边界的尺寸链计算,比如竖直段的高度如果设计过高,会导致上方的压合机构行程不足,水平段的厚度如果过薄,长期承受工件的放置冲击会出现变形,前端避让槽的宽度如果留量不足,相邻的拨料爪运动时就会刮蹭到零件边缘,造成设备卡滞。
从功能特性来看,这个零件的核心作用是提供一个稳定的直角定位基准,竖直面限制工件的X向位移,水平面承载工件的Z向重力,水平面上的圆形凸台可以嵌入工件的对应定位孔中,限制工件的转动自由度,三个方向的自由度被限制后,工件就能在工位上保持稳定的位置,方便后续的检测、组装或者加工工序。建模过程中需要注意各个特征的先后顺序,通常是先绘制L型的主体截面,拉伸生成基础实体,之后在水平段上切除出沉孔,再拉伸生成圆形定位凸台,最后在前端切除出两个避让缺口,整个建模过程没有复杂的曲面特征,全部是规则的拉伸与切除特征,非常适合初学者练习特征的父子关系理解,避免后续建模时出现特征参考丢失的问题。
在实际的工程应用中,这类零件的加工通常采用6061铝合金或者45号钢作为毛坯,通过铣床铣削各个基准面,之后钻孔、攻丝完成加工,表面可以根据使用场景做阳极氧化或者发黑处理,提升耐磨性能与防锈能力。安装时需要先校准竖直段与设备基准面的平行度,保证定位精度在0.02mm以内,再通过内六角螺丝穿过水平段的沉孔将零件固定在安装板上,固定后需要用百分表打表检测水平承载面的平面度,避免安装时螺丝锁紧力不均匀导致零件变形,影响后续的定位精度。很多小型非标设备的组装调试阶段,这类基础定位件的安装精度往往会直接影响整台设备的运行稳定性,哪怕是0.1mm的定位偏差,都可能导致工件卡滞、检测数据不准等问题,因此在设计阶段就要把安装基准、避让空间、固定方式都考虑周全,不能只看外形轮廓是否正确。
这类练习模型的价值不在于零件本身的复杂度,而在于通过简单的特征组合,让建模者理解机械设计中“基准先行、避让合理、固定可靠”的核心原则,很多复杂的机械结构拆解到最后,都是由这类简单的L型块、凸台、孔位、避让槽组合而成,把基础特征的设计逻辑吃透,后续面对复杂的非标设备设计时,才能合理拆分结构,避免出现设计缺陷。
