对称凹凸组合式机械基础练习块

　　这类对称凹凸组合的实体结构，常作为机械设计入门阶段的建模练习载体，也可作为工装夹具定位块的原型参考，在小型自动化设备的工位定位、工装快换结构的基础配合单元中有着实际应用场景。从实际使用角度看，这类带凹凸咬合特征的块体结构，能够在无额外紧固件的前提下实现两个配合件的初步限位，避免平面配合时出现的横向滑移，在小载荷的手动工装、教学演示台架中，可直接作为定位挡块使用，配合侧面的锁紧螺丝即可完成工件的快速装夹定位。

　　设计这类结构时，首先要确定中心对称基准，整个块体以中心十字面为对称基准，两侧的凸起块与凹陷槽尺寸完全一致，保证正反方向都能实现配合，这种对称设计能够降低加工时的装夹次数，一次装夹即可完成单侧特征加工，翻转工件后可直接复用加工程序完成另一侧特征加工，有效减少加工编程的工作量。凸起块的根部做了微小的倒角处理，避免应力集中导致的根部开裂，同时在配合装配时能够起到导向作用，不会因为加工产生的微小毛刺导致两个块体无法完全贴合。凹陷槽的深度与凸起块的高度保持一致，配合面的平面度公差控制在0.02mm以内，保证配合后两个块体的上表面处于同一平面，不会出现台阶差影响后续工件的放置精度。

　　从外形尺寸与安装边界来看，这类练习块的整体外轮廓为正方形基底，总高度与基底边长保持1:1的比例，两侧凸起块的宽度为整体宽度的三分之一，中间凹陷的连通槽宽度与凸起块宽度一致，保证两个相同的块体能够实现十字交叉咬合。安装时，块体的底部为完整平面，可直接通过螺栓固定在设备工作台的T型槽上，底部预留的沉孔位置避开了内部的凹凸结构，不会因为钻孔破坏结构的整体强度。块体的所有外露棱边都做了0.5mm的倒角处理，避免安装调试过程中划伤操作人员，同时也能减少磕碰导致的棱边变形，延长结构的使用寿命。

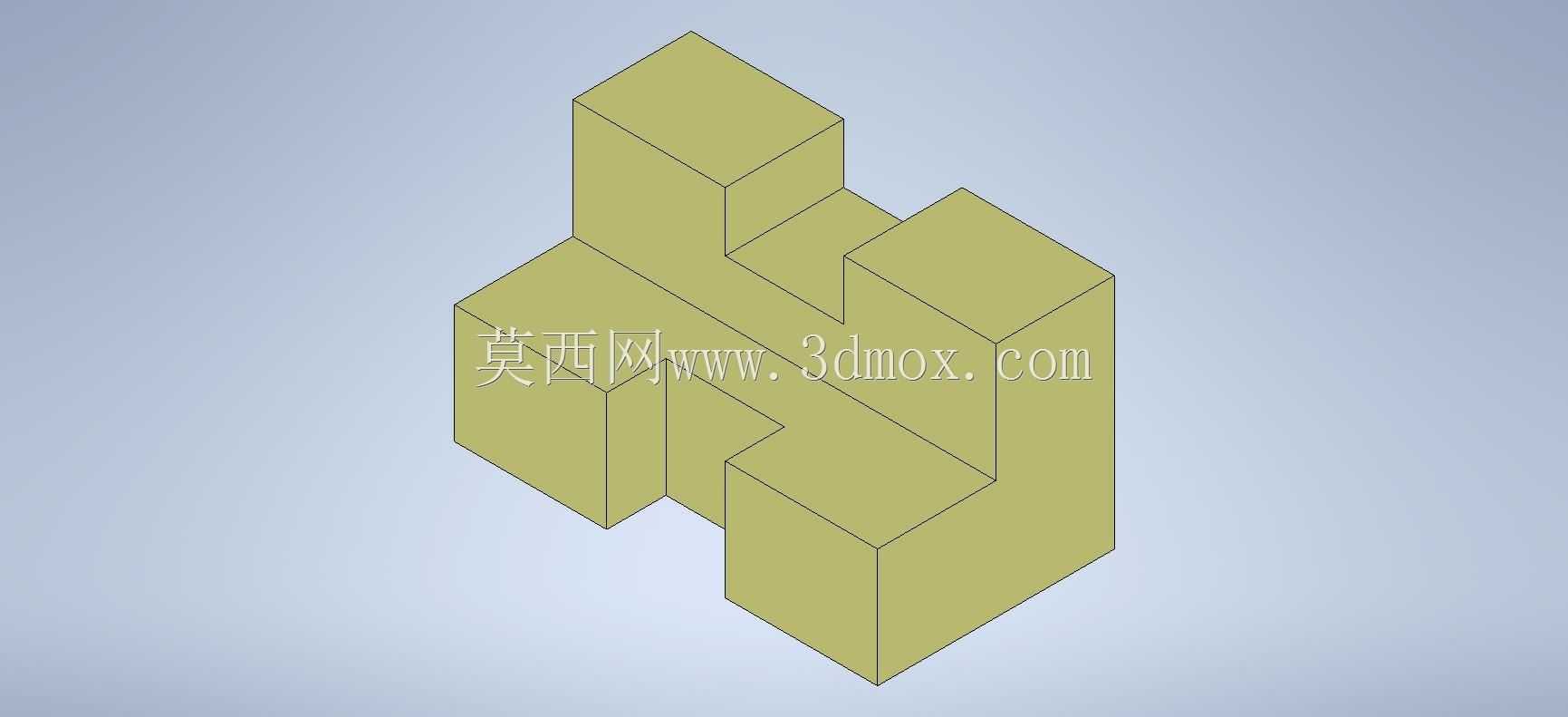

　　在建模逻辑上，这类结构采用基础拉伸凸台与拉伸切除的组合方式即可完成，不需要复杂的曲面特征，能够帮助初学者快速掌握三维建模中的对称约束、尺寸关联、特征复用等核心操作，理解实体建模中“增材”与“减材”的基本逻辑。实际生产中这类结构多采用45号钢加工，表面做发黑处理防锈，若用于教学演示场景也可采用铝合金材质加工，降低整体重量方便搬运。配合面的粗糙度要求达到Ra1.6，非配合面粗糙度达到Ra3.2即可，不需要过高的加工精度，在普通数控铣床上即可完成全部加工工序，加工成本较低，适合作为机械加工入门的实操练习工件，也可作为模块化工装的基础单元，根据实际工位需求组合出不同的定位结构，适配不同尺寸的工件装夹需求。
