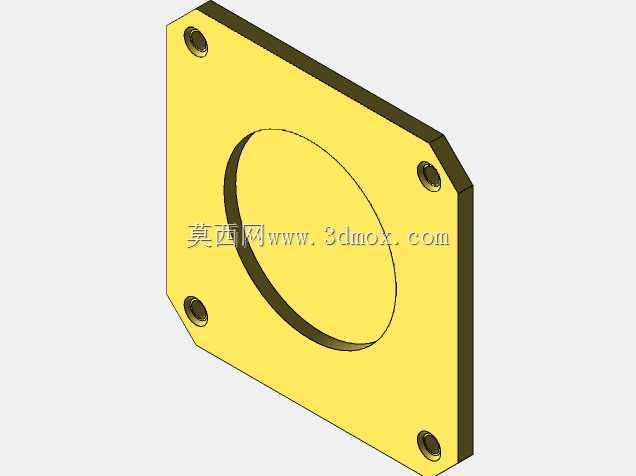

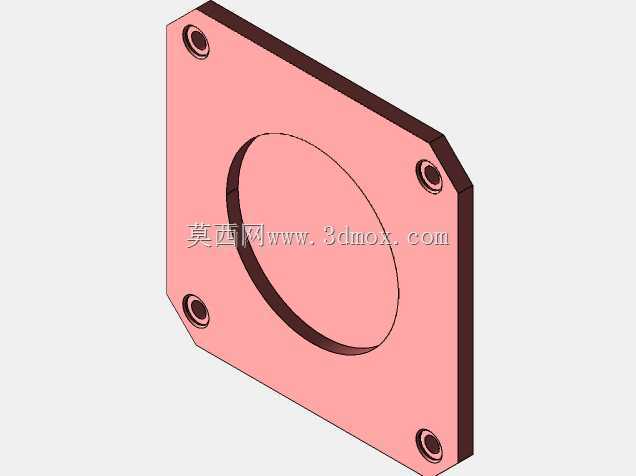

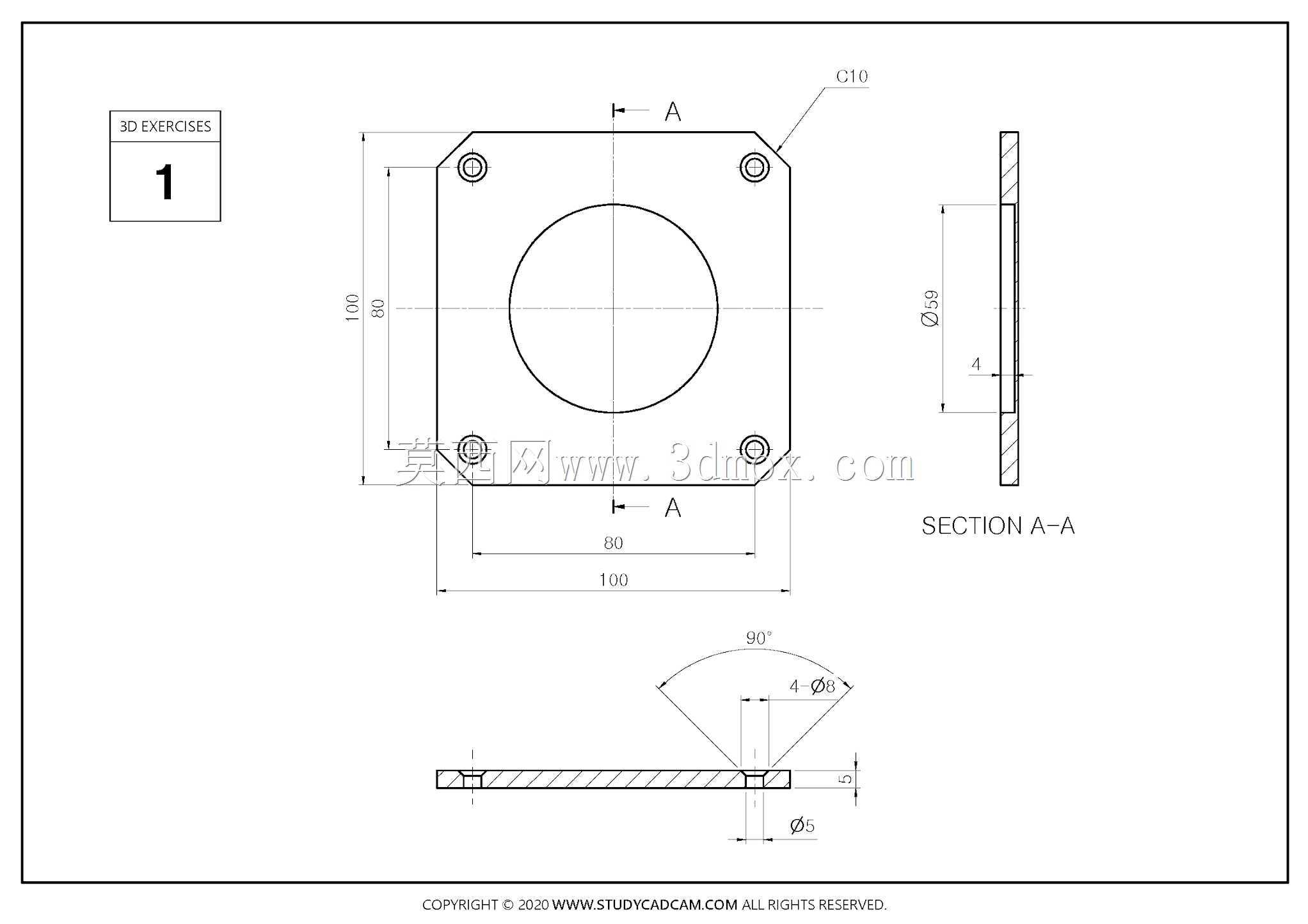

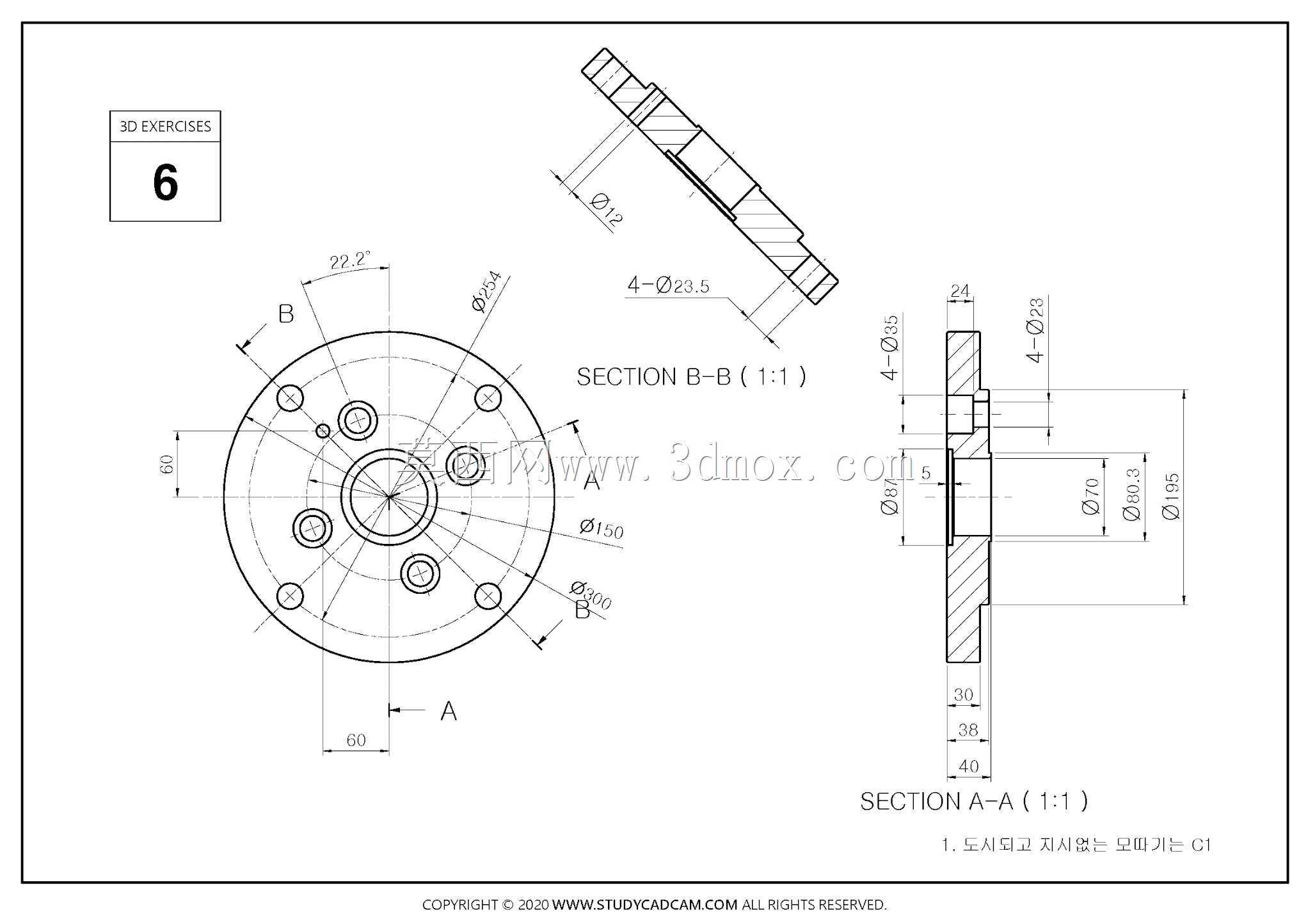

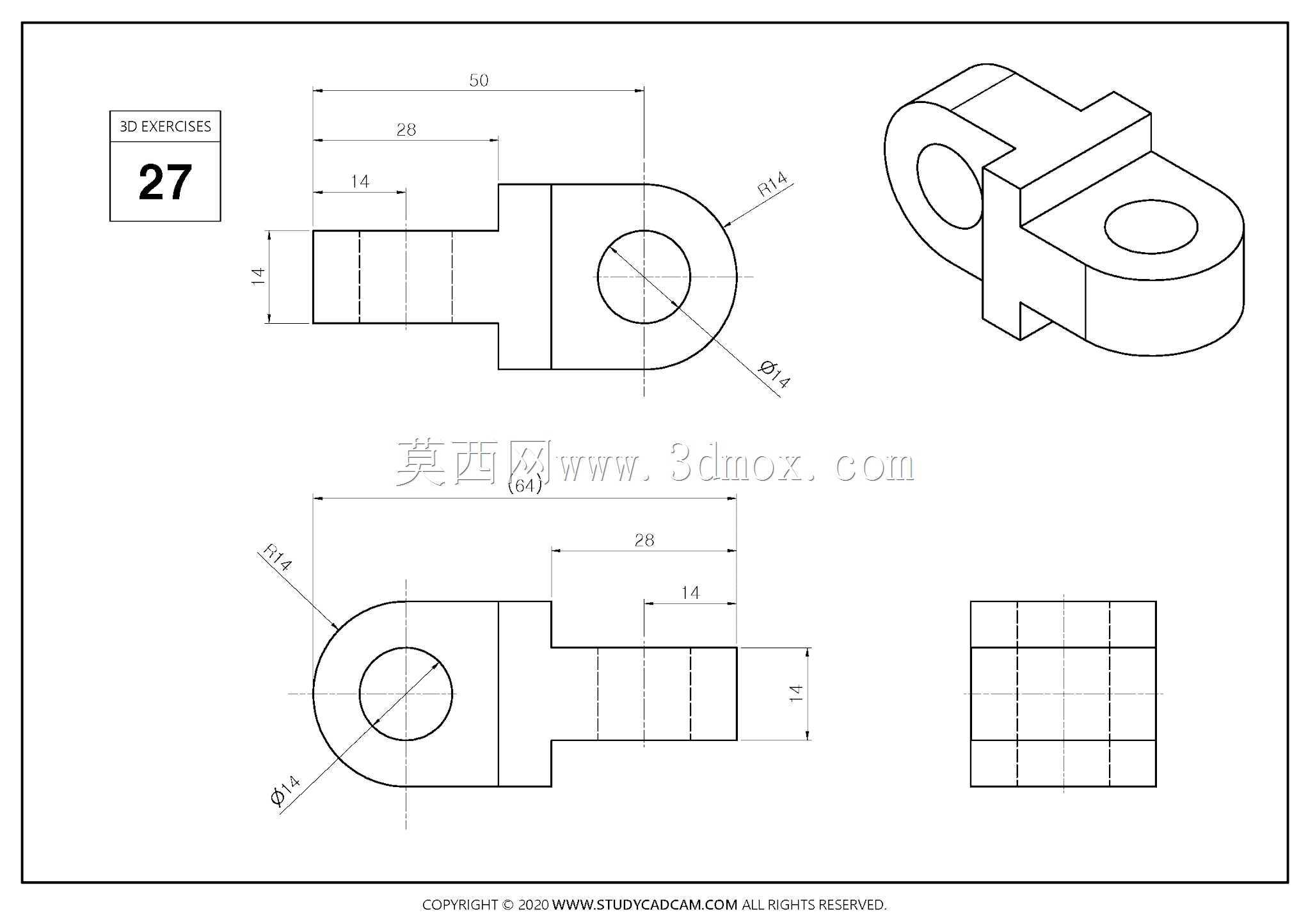

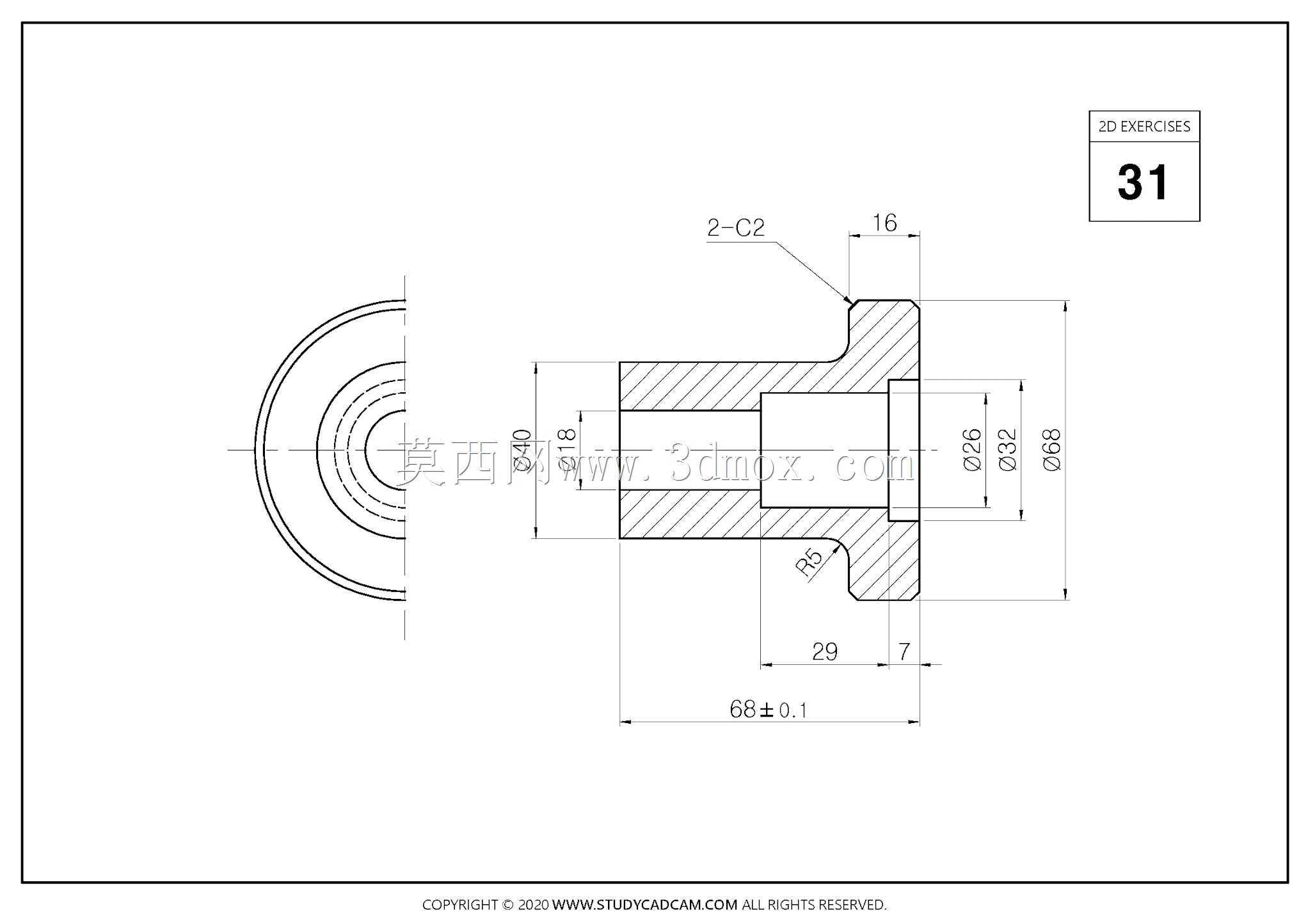

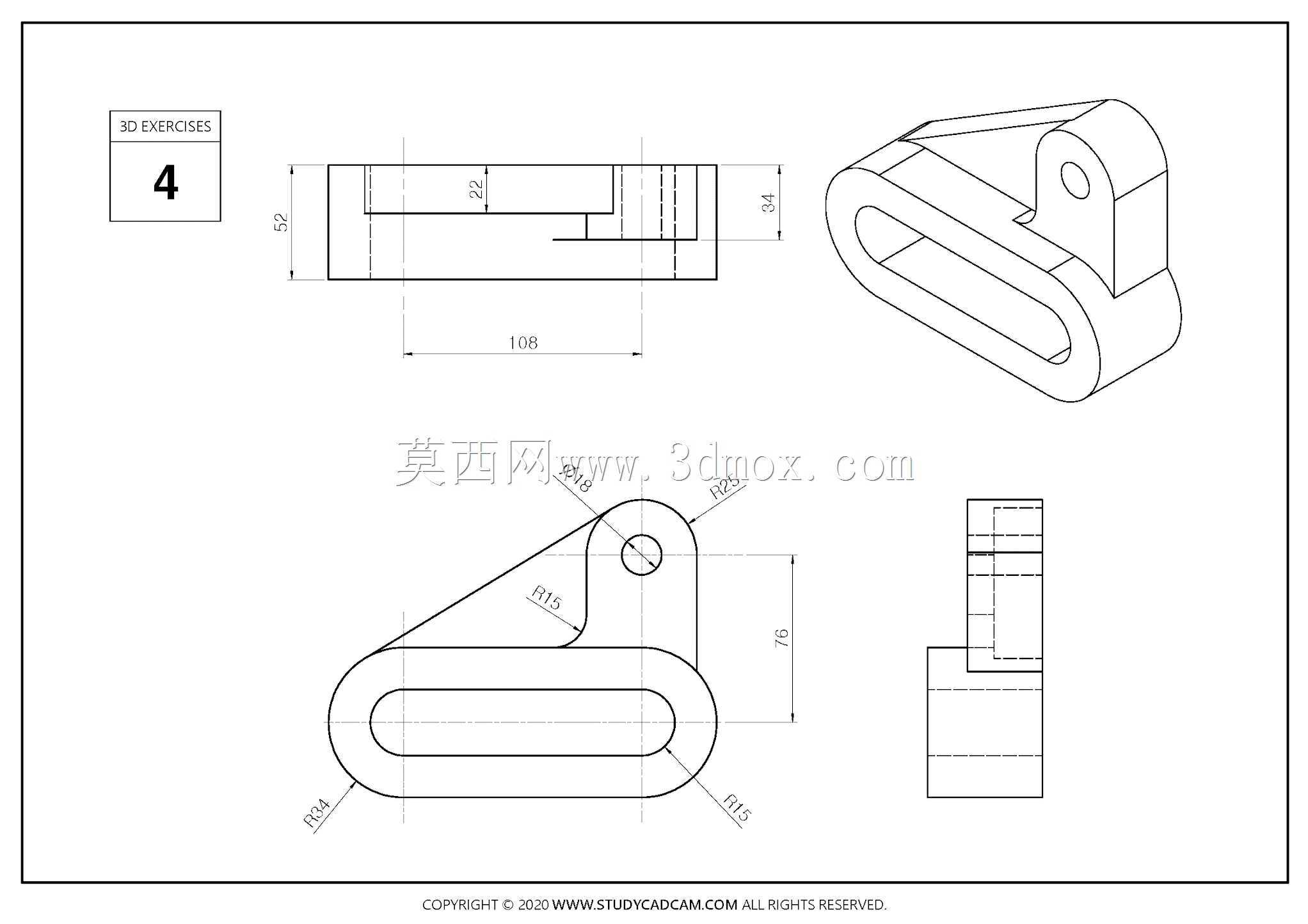

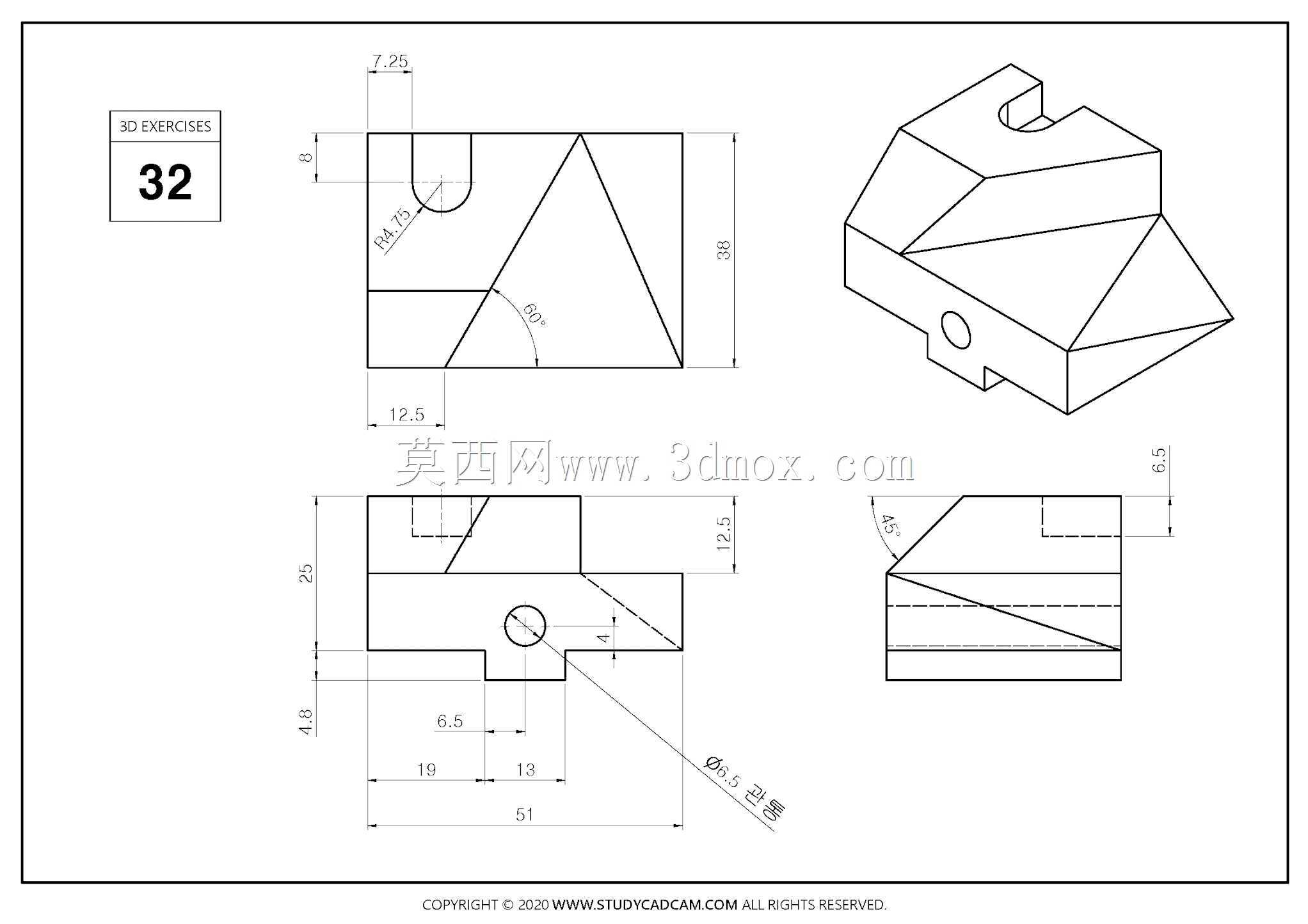

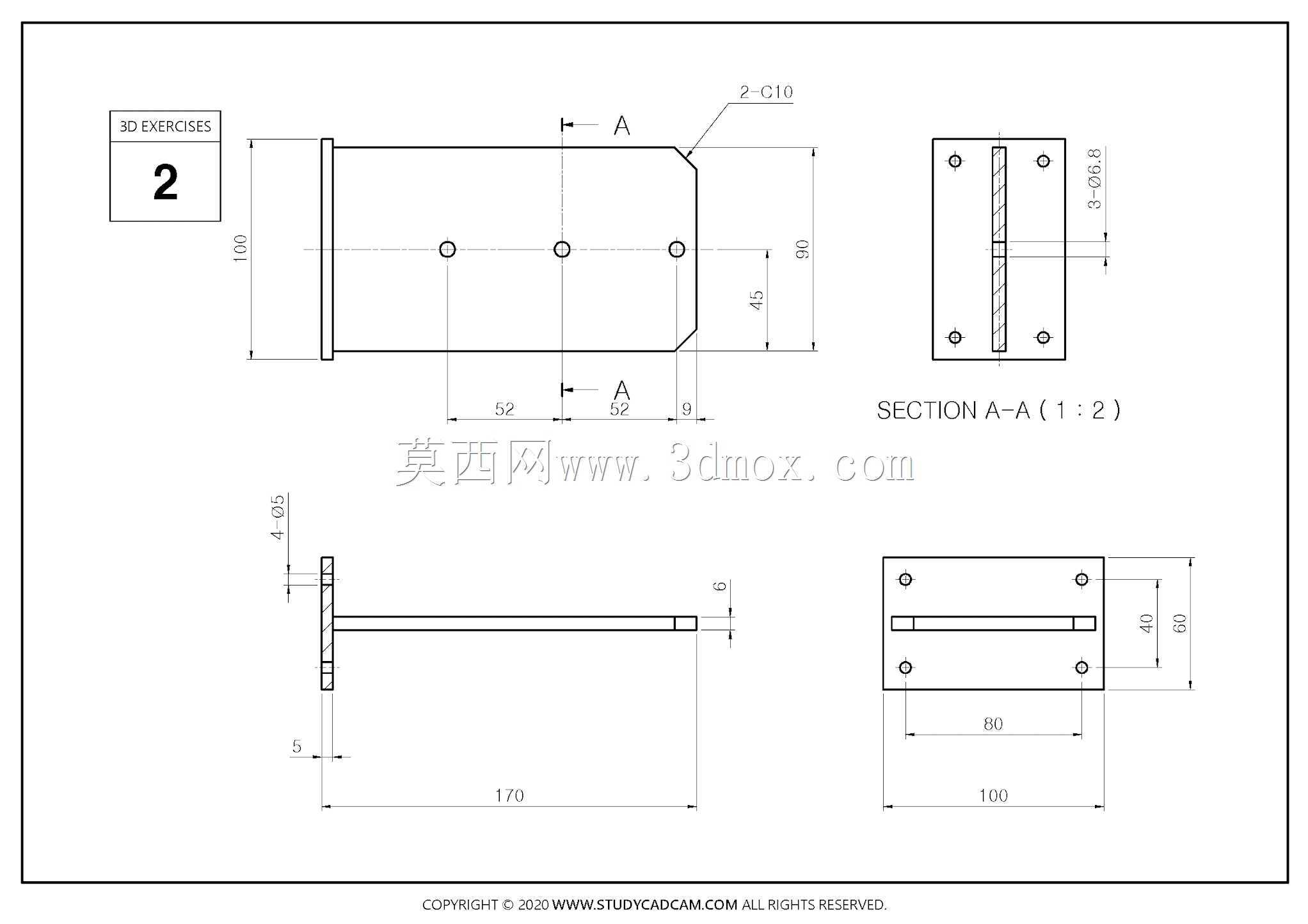

带安装孔位的方形法兰密封端盖结构

　　当端盖通过螺栓压紧在安装面上时，凸台与腔体内壁的配合能限制密封圈的径向窜动，避免设备运行过程中因振动、压力波动导致密封圈移位失效。端盖的四个角位设置了沉头安装孔，沉孔的深度经过精确计算，能够让螺栓锁紧后头部完全没入端盖表面，不会突出于安装平面，既可以避免外部杂物磕碰螺栓头部造成锈蚀、拆卸困难，也能让端盖外侧的安装空间更整洁，适配需要在端盖外侧叠加安装其他附件的场景。从安装边界尺寸来看，方形基体的边长尺寸根据适配的腔体通径匹配，四个安装孔的中心距严格遵循对应通径法兰的安装尺寸规范，孔位的公差控制在±0.1mm范围内，能够直接适配标准规格的腔体接口，不需要现场二次扩孔、修配。端盖的密封面平面度要求控制在0.05mm以内，这类带均布安装孔的方形法兰端盖，在工业管路系统、小型腔体设备、气动液压单元的端部密封场景中应用十分广泛，区别于圆形法兰的适配场景，方形结构的端盖更适合安装空间受限、安装面为矩形平面的设备接口，能够在有限的安装边界内提供足够的压紧密封面，同时四个角位的安装孔布局，能让螺栓锁紧时的压紧力分布更均匀，避免圆形法兰在小空间内孔位排布局促导致的密封面受力不均问题。从结构设计逻辑来看，该端盖采用了一体化铣削成型的结构思路，主体为方形板状基体，中心区域设置凸起的环形定位凸台，这个凸台的作用是在安装时直接嵌入设备腔体的开口内，实现径向定位，不需要额外加工定位销孔，就能保证端盖安装后与腔体的同轴度，同时凸台的侧壁可以套设O型密封圈，

　　表面粗糙度达到Ra1.6，保证与密封垫片贴合时没有微观缝隙，在0.6-1.0MPa的常规工作压力下能够实现可靠的静密封，不会出现渗漏问题。在实际设备应用中，这类端盖常被用在小型传感器的防护腔体端部、气动阀组的终端封盖、小型齿轮箱的观察端盖、液压泵站的油路接口盖板等位置，不同应用场景下可以根据输送介质的特性调整端盖的材质，常规工况下采用铝合金材质就能满足强度和轻量化要求，腐蚀介质场景下可以更换为304不锈钢材质，高温工况下则可以选用铸铁或耐高温合金材质。设计过程中需要重点关注几个结构细节：一是中心凸台的高度，要保证凸台嵌入腔体的深度足够，一般控制在3-5mm，既能够实现可靠定位，也不会因为凸台过长占用腔体内部的有效空间，

　　影响腔体内元件的安装；二是安装孔的沉头角度，要匹配所选螺栓的头部角度，常规内六角圆柱头螺栓对应的沉孔角度为90度，保证螺栓头部与沉孔面完全贴合，锁紧时不会出现偏载导致螺栓断裂；三是端盖的基体厚度，要根据工作压力计算所需的结构强度，避免压力作用下盖板出现挠曲变形，导致密封面出现缝隙，常规0.8MPa工作压力下，铝合金材质的端盖厚度设置为8-10mm即可满足强度要求，不需要额外增加加强筋结构，保持端面平整。另外，端盖的边角处做了小尺寸的倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少边角处的应力集中，在设备受到外部冲击时不会出现边角崩裂的问题。在三维建模过程中，这类零件的建模逻辑需要遵循加工工艺顺序，

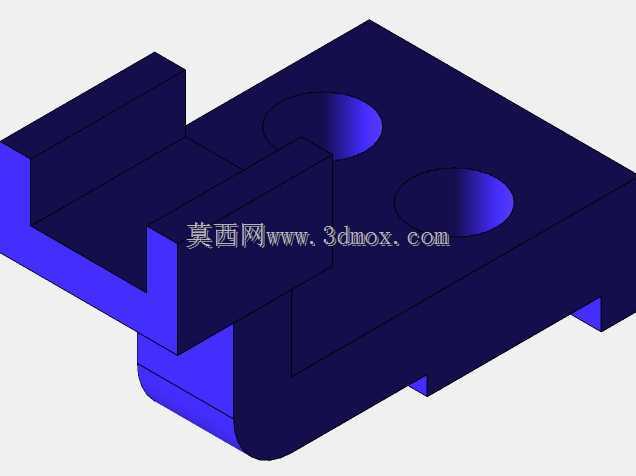

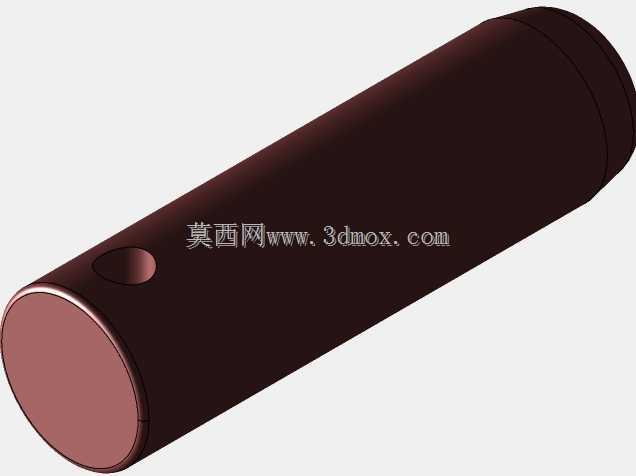

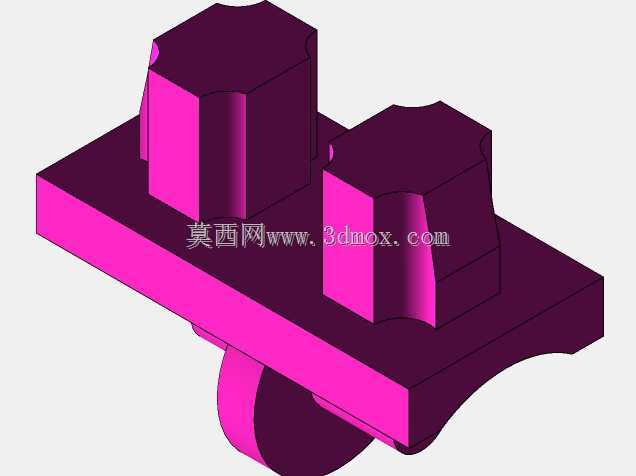

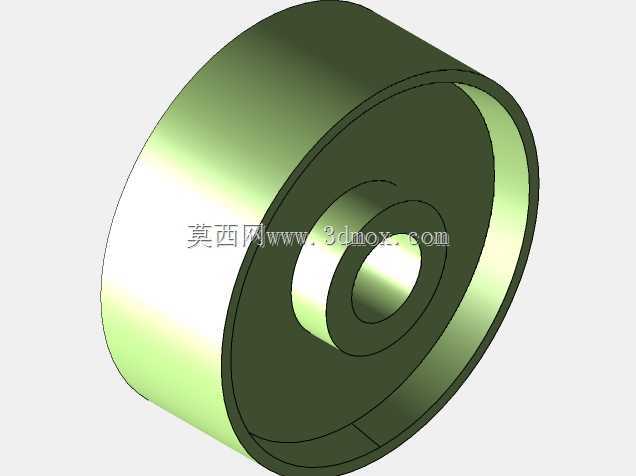

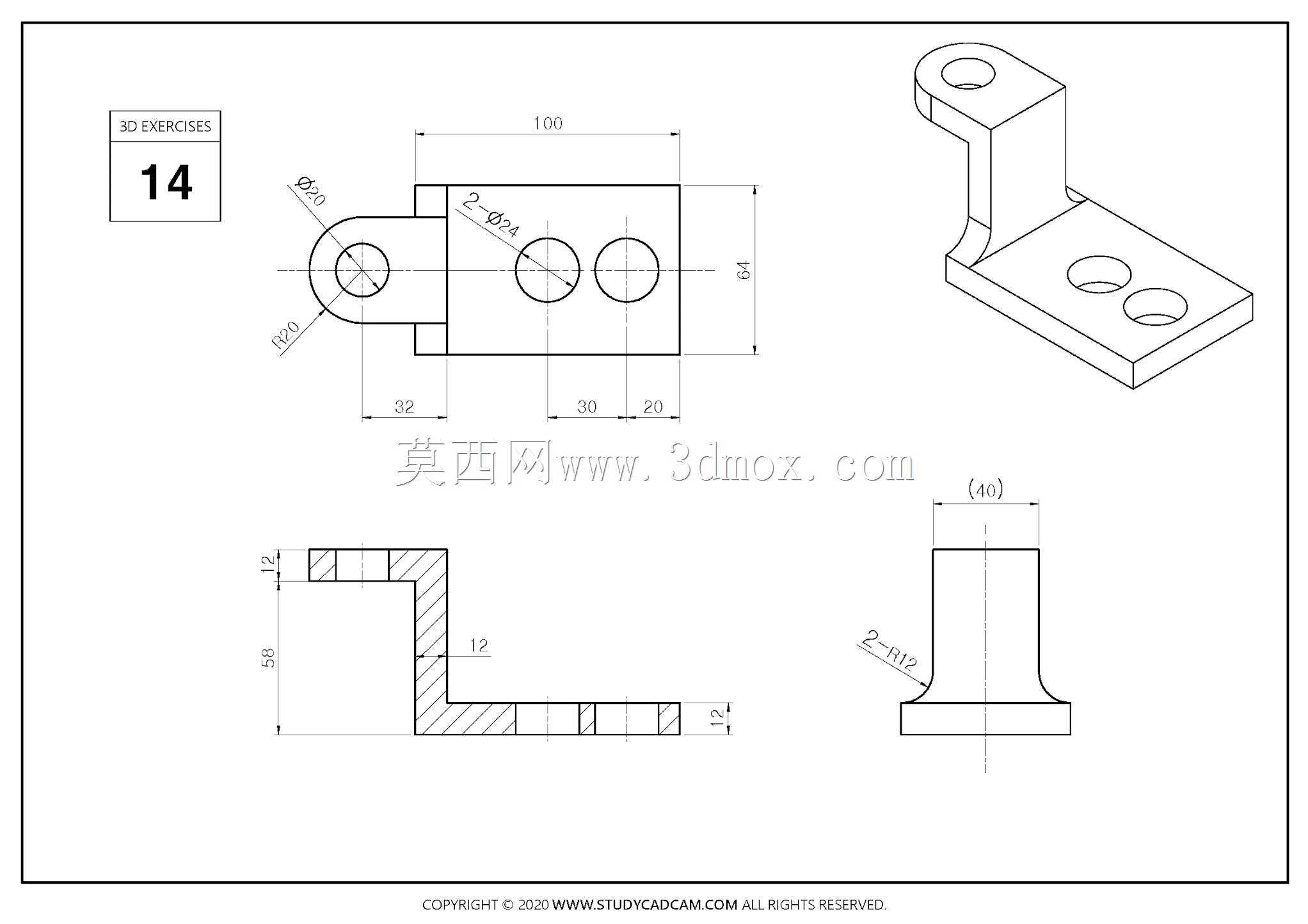

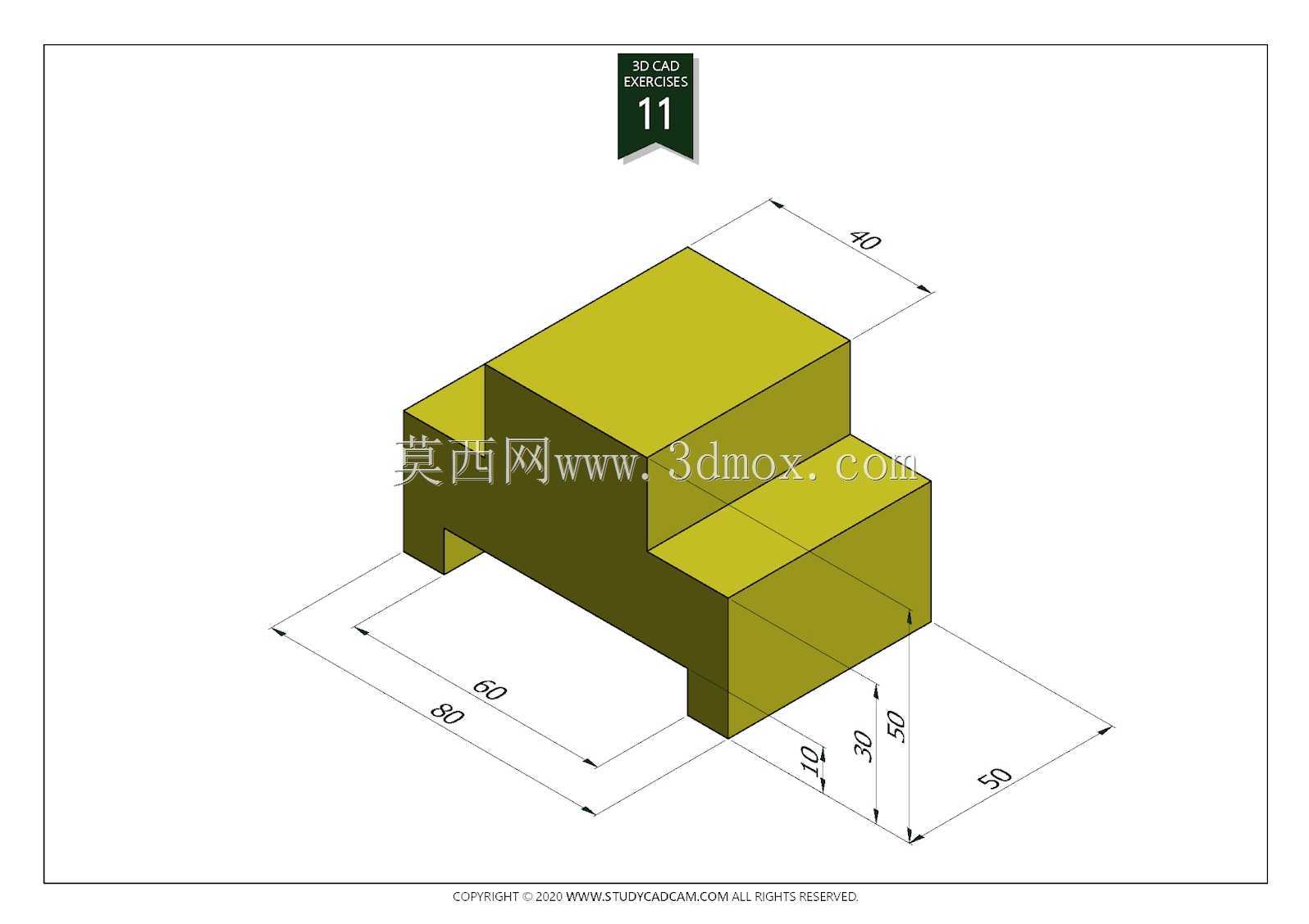

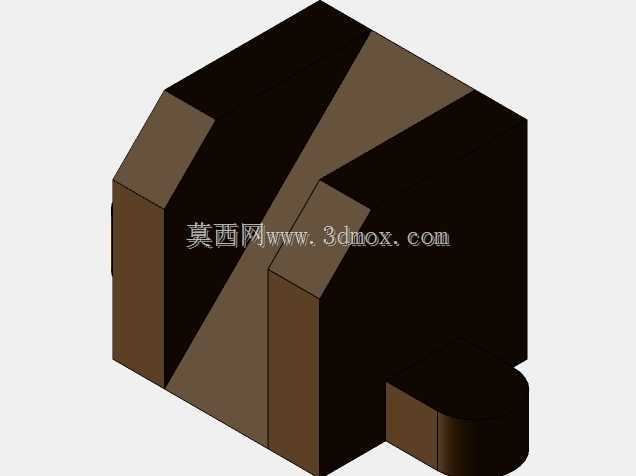

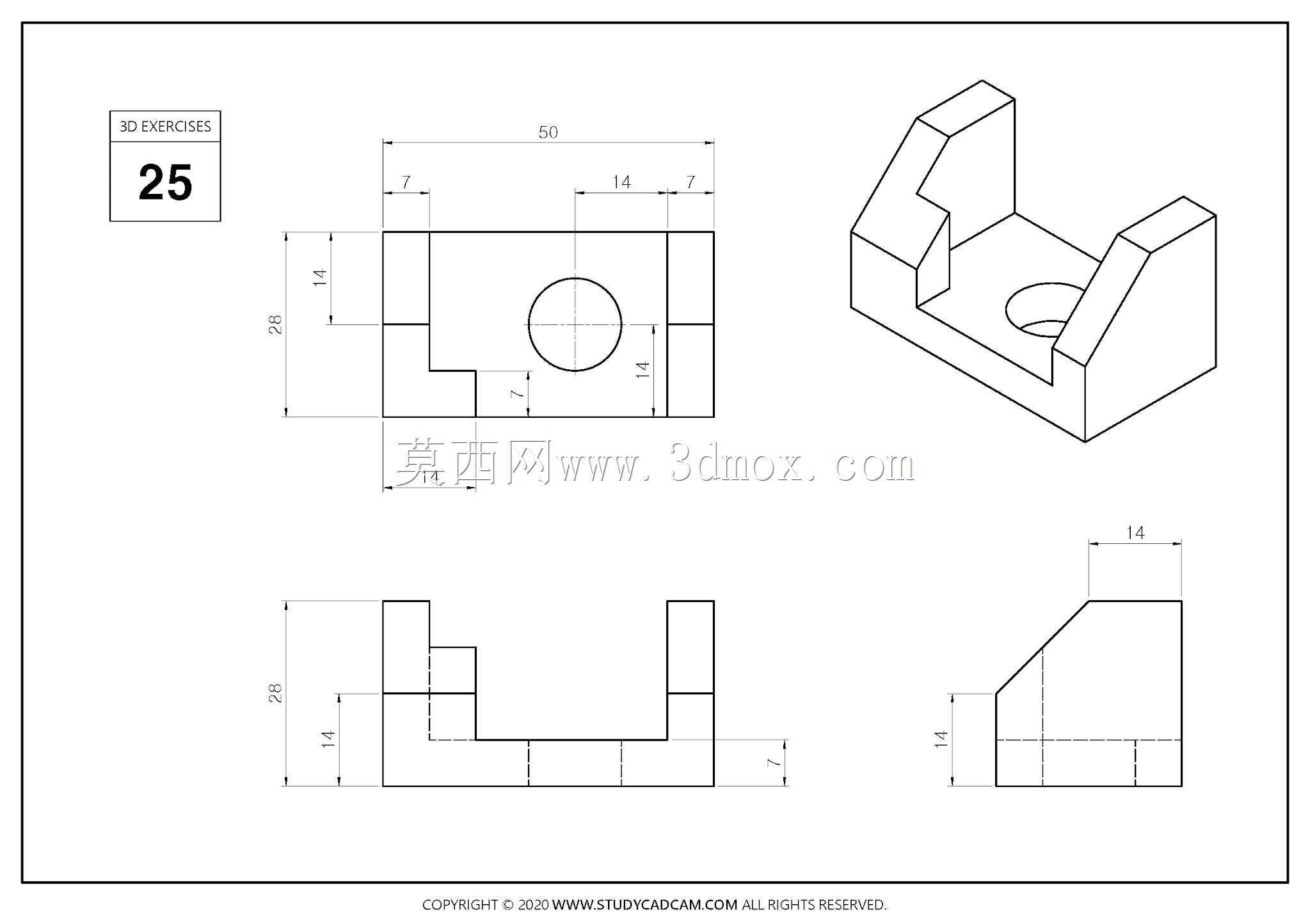

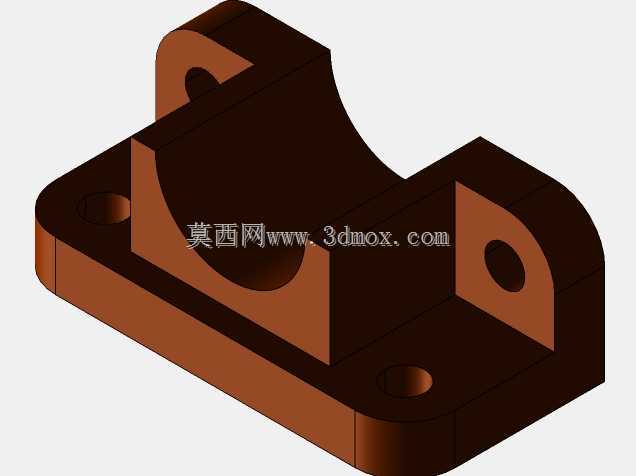

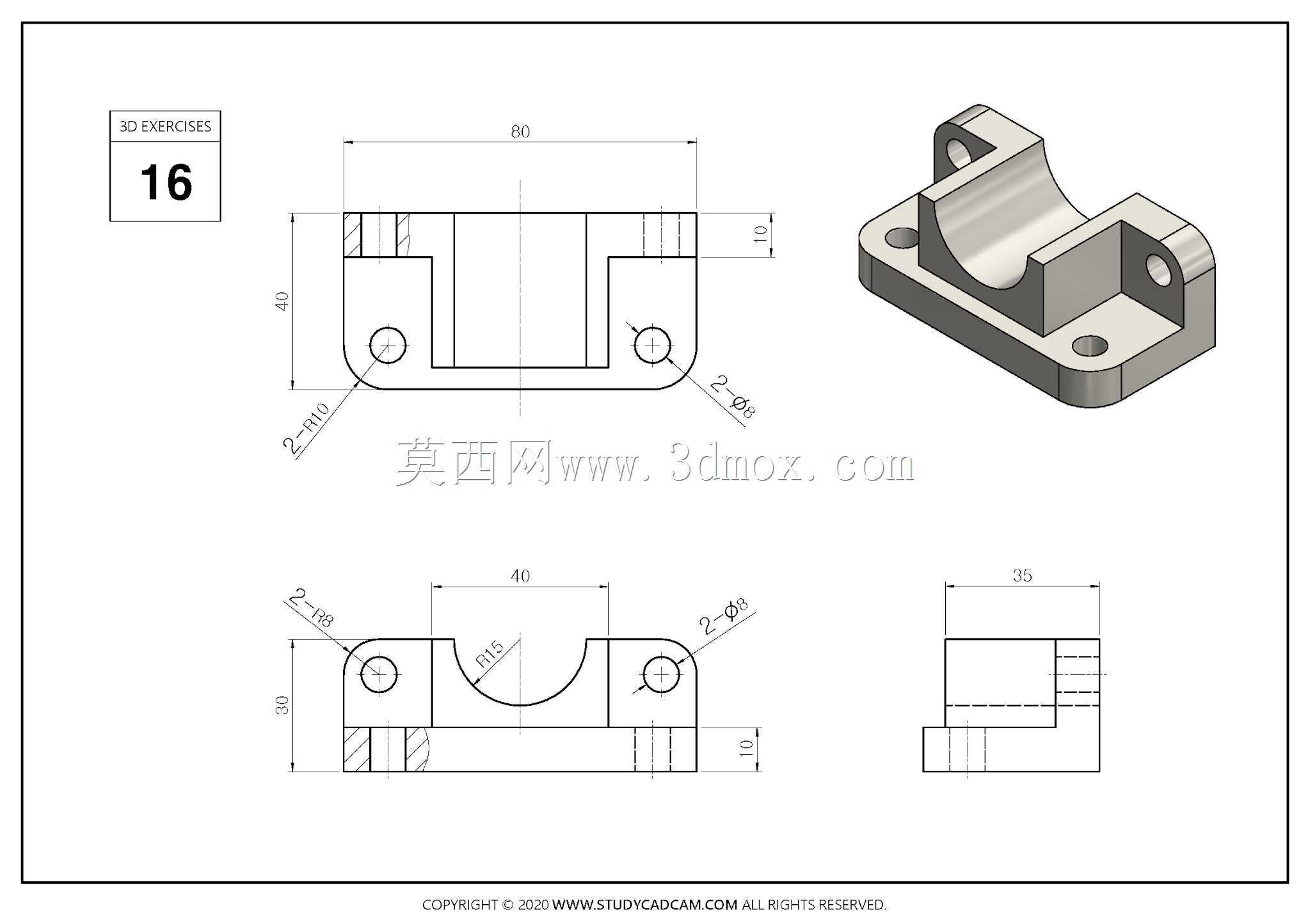

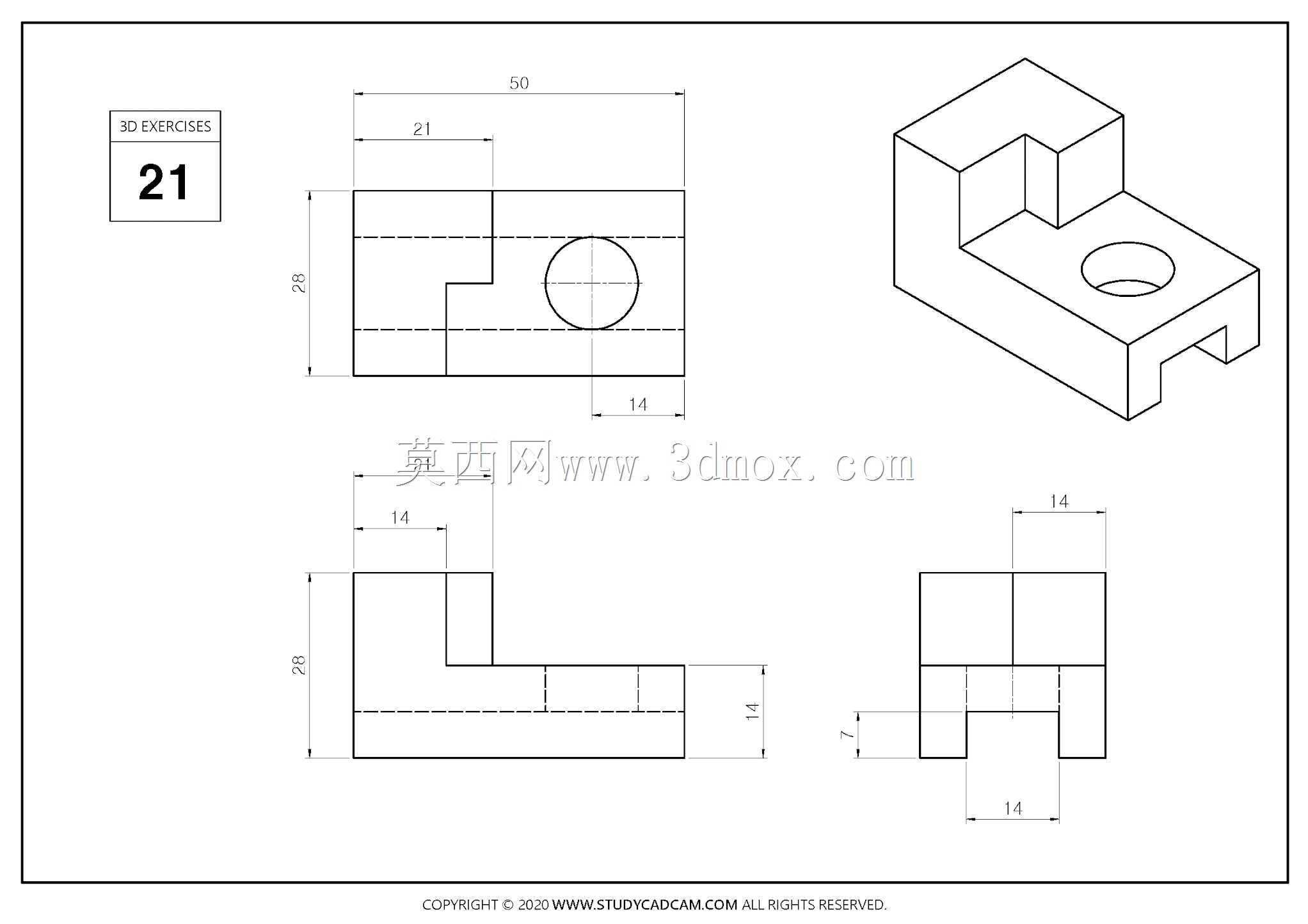

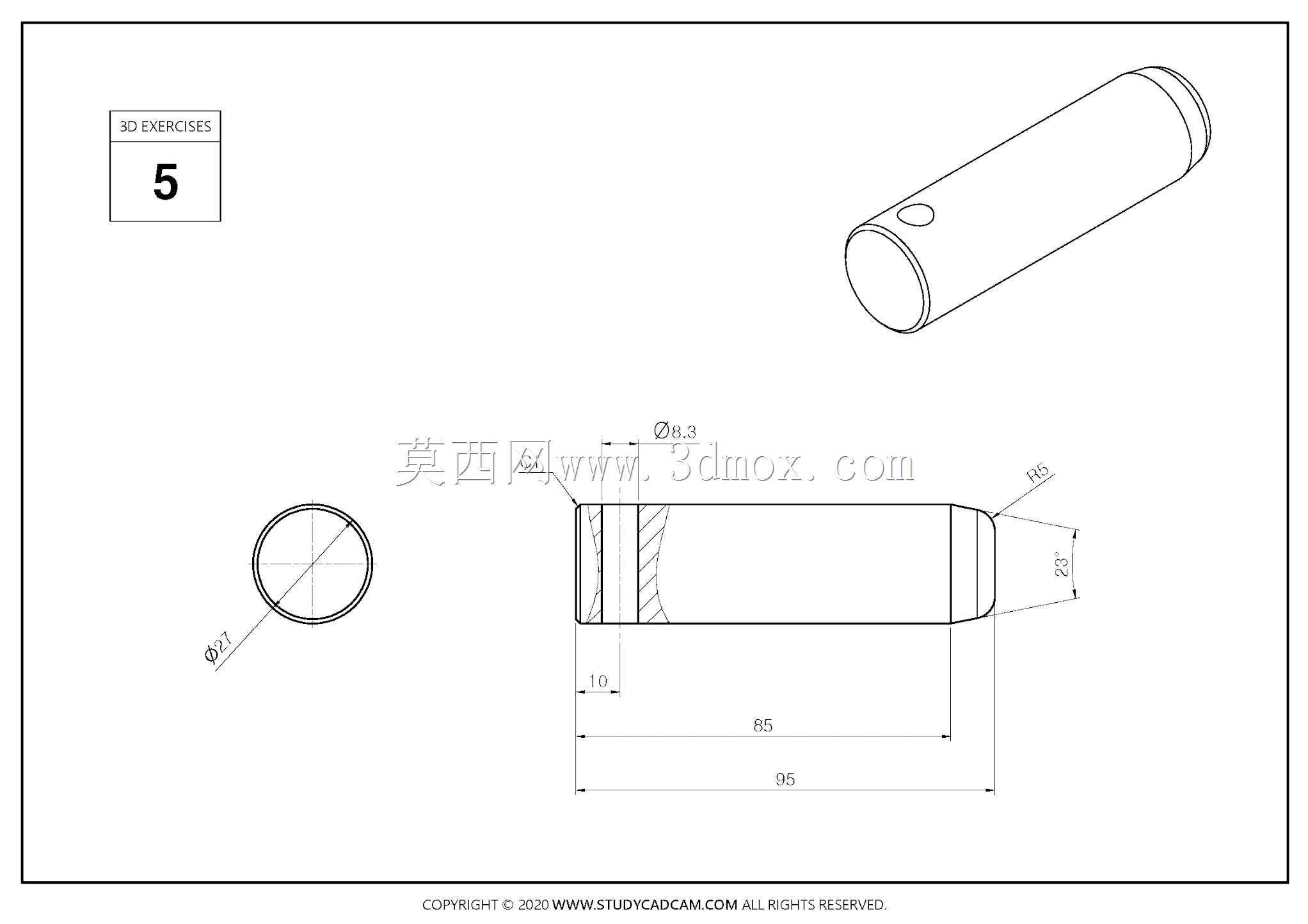

　　首先绘制方形基体的草图，拉伸生成主体板件，之后在中心位置绘制环形凸台的轮廓，拉伸生成定位凸台，再在四个角位绘制安装孔的草图，通过拉伸切除生成沉头孔结构，最后对所有锐边进行倒角、圆角处理，建模过程中要注意特征的参数化关联，将安装孔中心距、凸台直径、基体厚度等关键尺寸设置为可调整参数，方便后续根据不同的通径规格快速修改模型，生成系列化的端盖产品，不需要重复建模。这类结构看似简单，但在实际工业应用中是设备密封系统的基础零部件，结构设计的合理性直接影响设备的密封可靠性，很多现场出现的渗漏问题，往往就是因为端盖的凸台尺寸设计不合理、密封面平面度不达标、安装孔位公差过大导致的，因此在设计过程中需要结合实际安装工况、压力参数、介质特性综合考量各个结构尺寸，不能只按照经验随意绘制。
