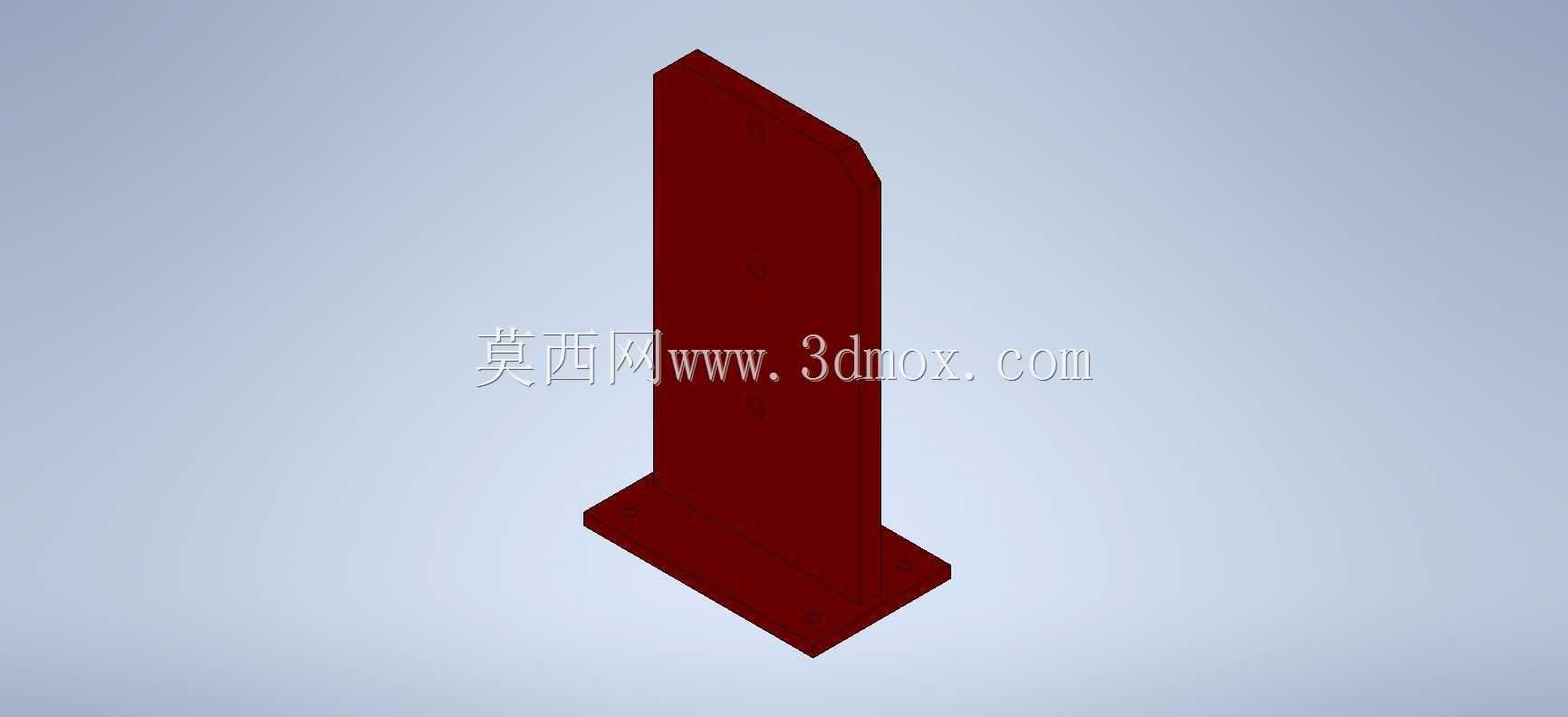

立式箭头形机械结构练习建模作品

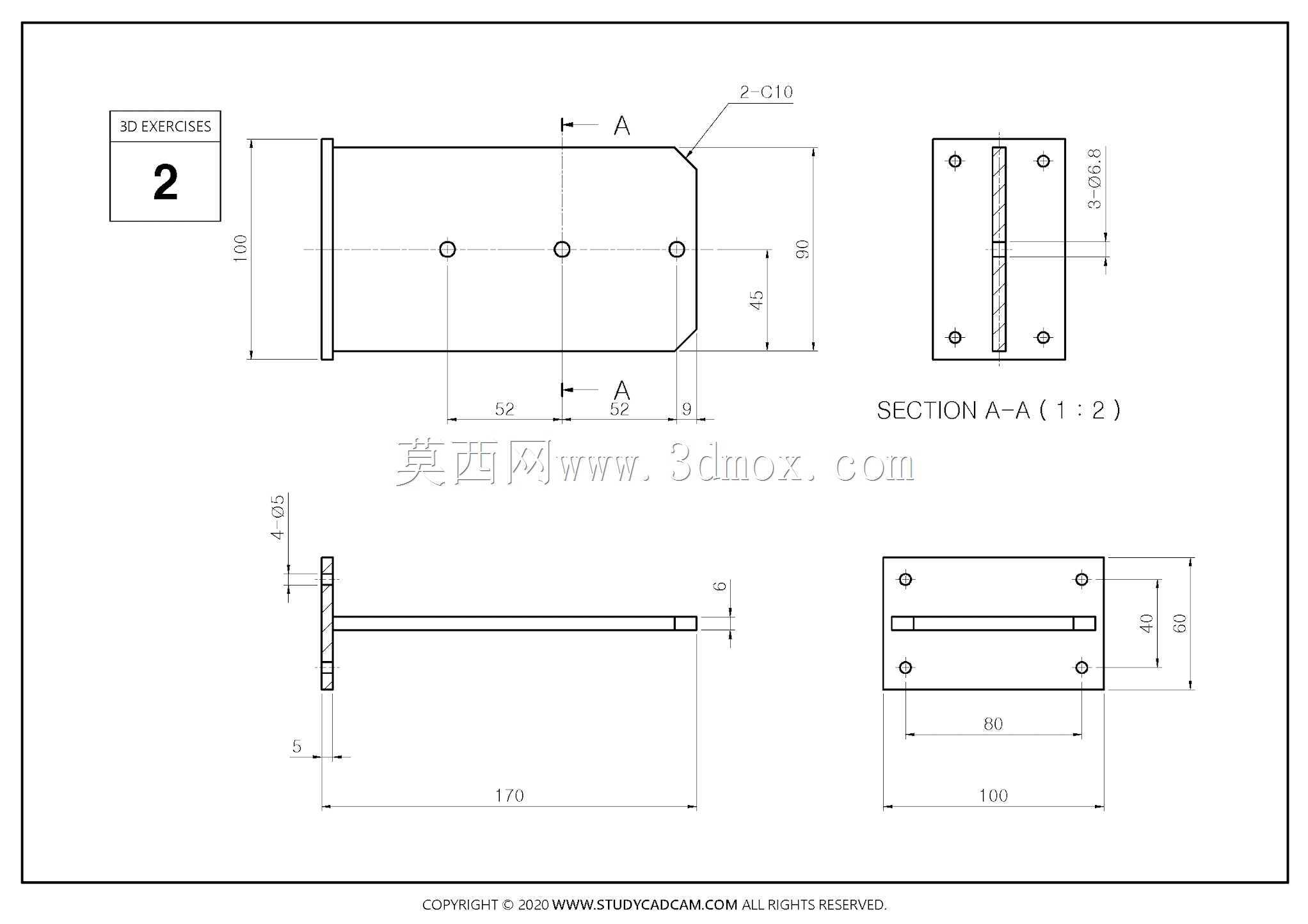

　　在日常的机械结构建模练习中，这类带底座的立式箭头形构件，常被用作传感器安装支架、工位标识导向件的基础练习载体，很多刚接触三维建模的工程人员，都会从这类兼具规则外形与局部倒角特征的构件入手，掌握拉伸、切除、倒角等基础建模命令的实际应用逻辑。从实际应用场景来看，这类构件如果投入产线使用，大多会布置在自动化输送线的侧边，作为物料流向的物理标识件，或是小型光电传感器的安装承载座——立式的长板结构可以将传感器检测面抬升到合适的高度，避开输送面的杂物干扰，底部的方形法兰底座则能通过螺栓直接固定在型材机架上，不需要额外设计转接件，安装调试的效率会高很多。从设计思路上拆解这个构件，首先要确定的是底部安装底座的边界尺寸，

　　常规的型材机架安装孔位间距多为40mm或50mm的整数倍，所以底座的长宽尺寸要匹配对应的孔位布局，预留足够的螺栓安装空间，避免出现螺栓与立板干涉的情况；立板部分的厚度要根据实际承载的传感器重量来确定，如果只是承载小型光电传感器，3-5mm的板材厚度就足够满足刚度要求，不会在设备运行振动时出现检测面晃动的情况，立板顶部的斜切倒角，一方面是为了去除锐边避免安装人员划伤，另一方面也能减少构件在设备运行时的风阻，在有高速气流的工位上不会产生额外的振动噪音。从安装边界来看，这个构件的整体高度要匹配对应工位的检测高度需求，立板的正面预留了足够的平面区域，可以直接粘贴标识标签或是开设传感器安装孔，不需要额外做凸台结构，简化加工工序；

　　底座与立板的衔接位置做了小尺寸的圆角过渡，既可以减少应力集中，避免长期受振动出现衔接处开裂的问题，也能让压铸或是钣金加工的脱模、折弯工序更顺畅，不会出现应力集中导致的加工变形。很多初学者在做这类构件建模时，容易忽略安装孔位的沉头设计，或是把倒角尺寸设置得过大，导致实际加工出来的构件与周边设备出现干涉，实际上这类基础构件的建模核心，是要在满足功能需求的前提下，尽可能简化结构，减少不必要的特征，既降低建模出错的概率，也能减少后续加工的工序成本。比如这个构件的立板侧面没有多余的凸台、凹槽特征，所有的棱边倒角尺寸统一，加工时只需要一次装夹就能完成所有铣削工序，不需要反复调整刀具参数，加工效率会提升不少。在实际的设备改造项目中，

　　这类简易的立式支架构件需求量很大，很多时候工程师不需要采购标准件，直接根据现场的安装空间快速建模，用铝板或是尼龙板加工就能快速投入使用，建模时只要把控好底座安装孔的位置精度、立板的平面度要求，就能满足现场的使用需求，不需要做复杂的力学仿真，因为这类构件的承载载荷很小，常规的板材厚度完全能满足刚度要求。另外，这类构件的箭头外形除了标识作用，也能在视觉上给现场操作人员明确的方向指引，减少物料上料时的方向错误，在一些人工与自动化设备配合的工位上，这种直观的物理标识比电子显示屏的提示更直接，不会因为屏幕故障出现指引错误的情况。建模过程中，要注意立板与底座的垂直公差，一般控制在0.1mm以内就可以满足使用要求，如果是作为传感器安装座，垂直度过差会导致传感器的检测角度出现偏差，出现漏检、误检的问题；底座的安装面要保证平面度，避免安装后出现构件歪斜的情况，固定螺栓的规格一般选用M4或是M5的内六角螺栓，对应的沉头孔深度要保证螺栓安装后不会高出底座平面，避免安装时出现间隙。
