L型带座通孔安装式机械支撑练习构件

　　做机械结构设计的从业者大多有过从基础建模练习过渡到实际项目设计的经历，这类带安装底座的支撑类构件，是小型自动化设备、轻工输送线、检测工位里非常常见的功能零件，很多人刚接触三维建模时都会拿类似结构练手，把拉伸、切除、筋特征、孔特征这些基础命令摸透，后续做实际项目时遇到同构型零件就能快速上手，不用再反复纠结特征顺序和建模逻辑。

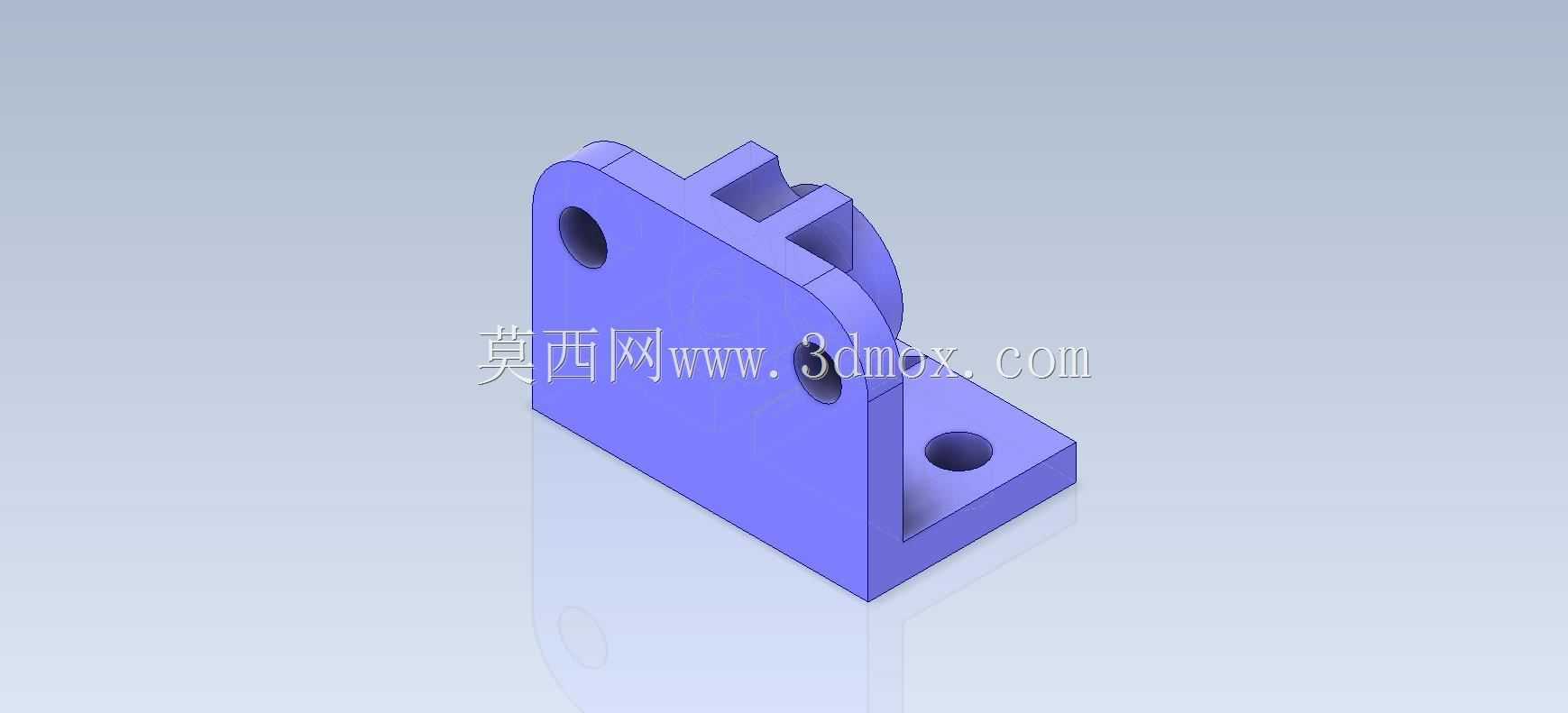

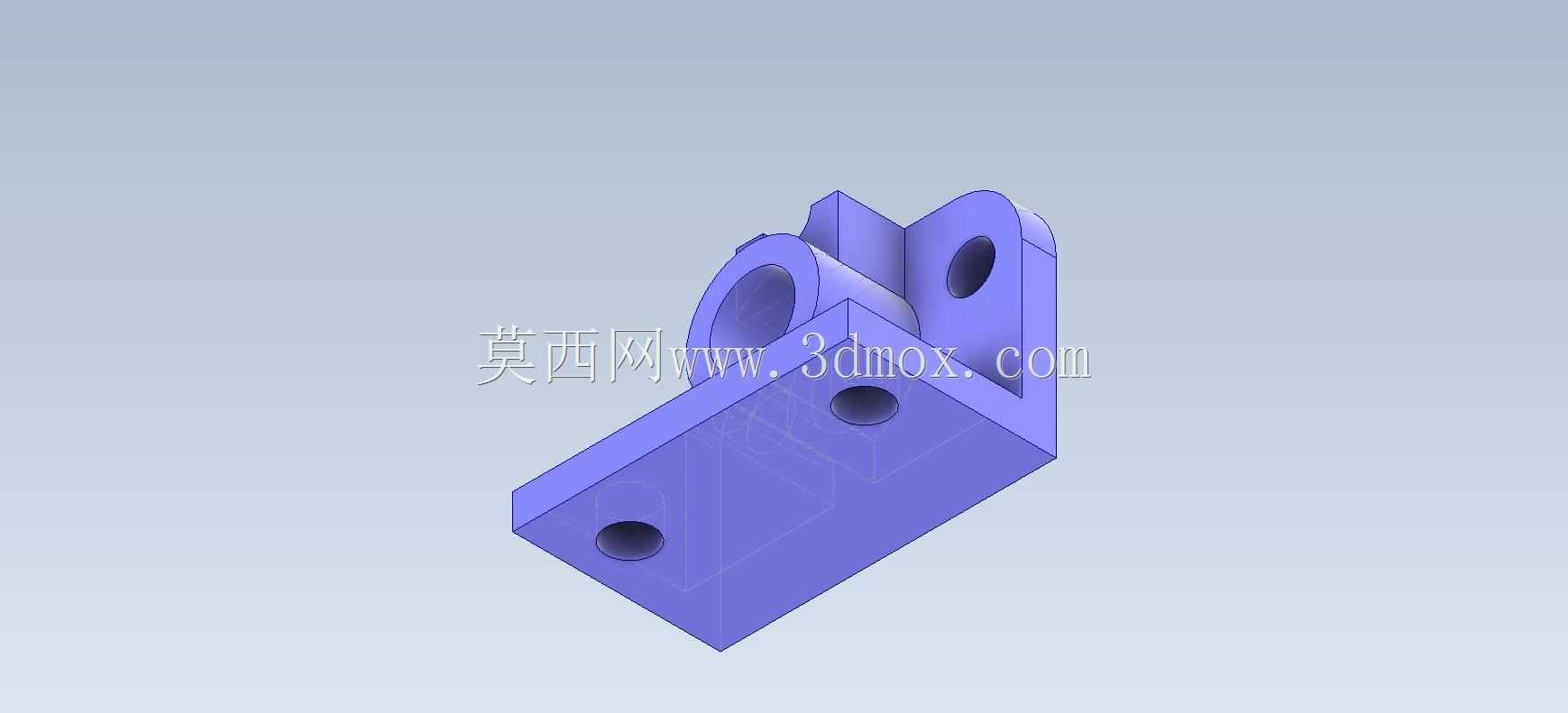

　　这类构件的核心作用是给配套的轴类、检测类元件提供稳定的安装支撑，主体的横向通孔是核心装配位，用来穿装固定对应功能件，保证装配后元件的轴线和安装基准面保持固定的位置度，不会因为设备运行的振动出现偏移。底部的方形安装法兰是整个零件和设备机架连接的接口，法兰上的两个沉头安装孔是按照常用的内六角圆柱头螺钉尺寸设计的，安装时螺钉从法兰上方穿入，锁入机架的预制螺纹孔里，沉头结构可以保证螺钉头部完全没入法兰表面，不会突出干涉其他周边零件，两个孔的中心距按照常规小型支撑件的安装间距设定，适配多数20系列、30系列铝型材机架的安装孔位，也可以直接固定在钢板加工的安装台面上。

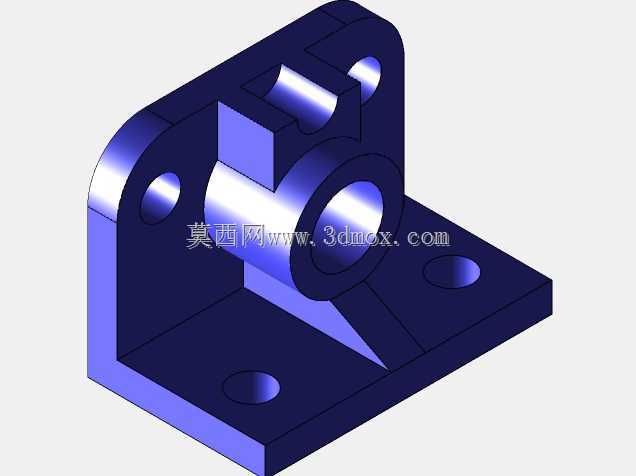

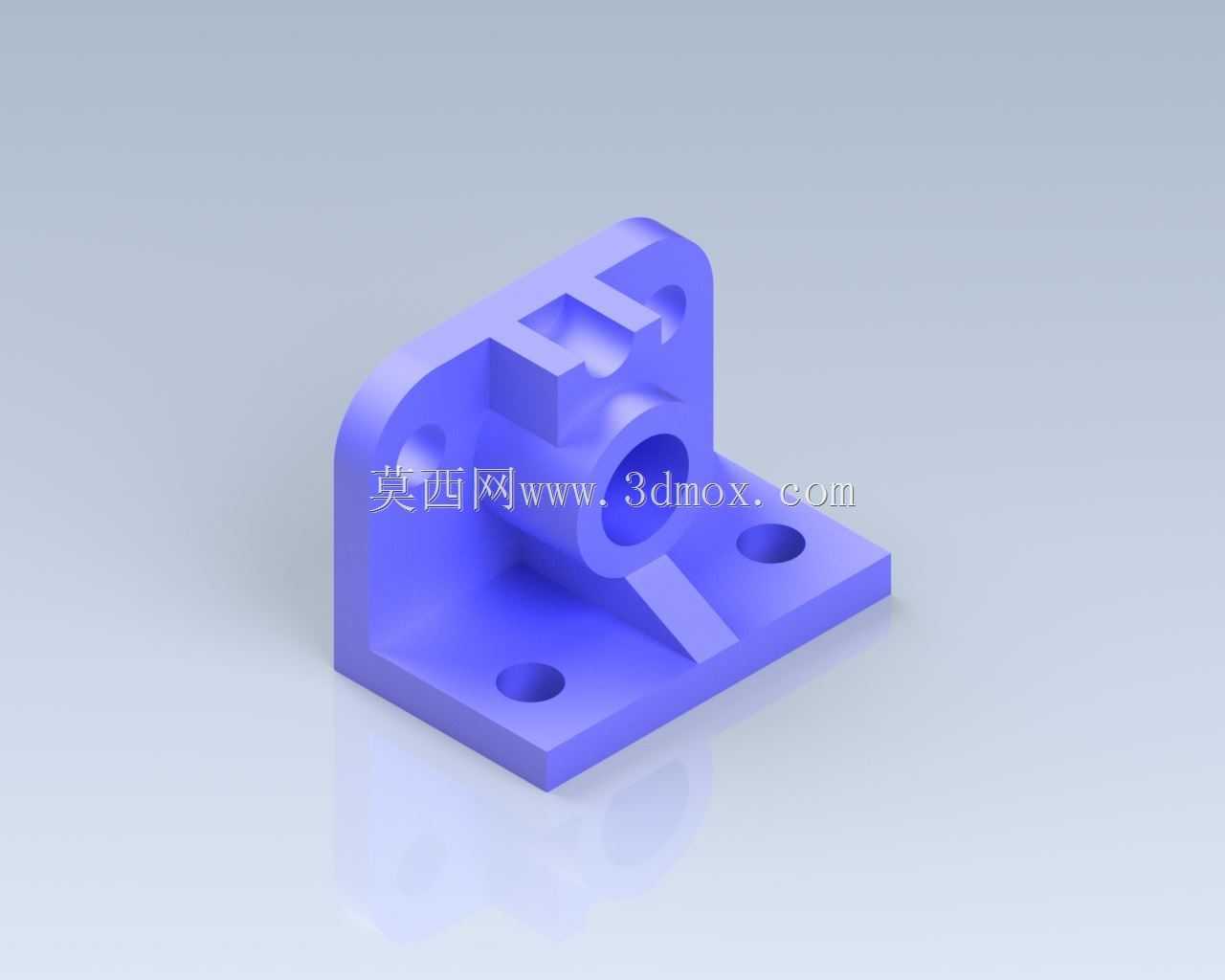

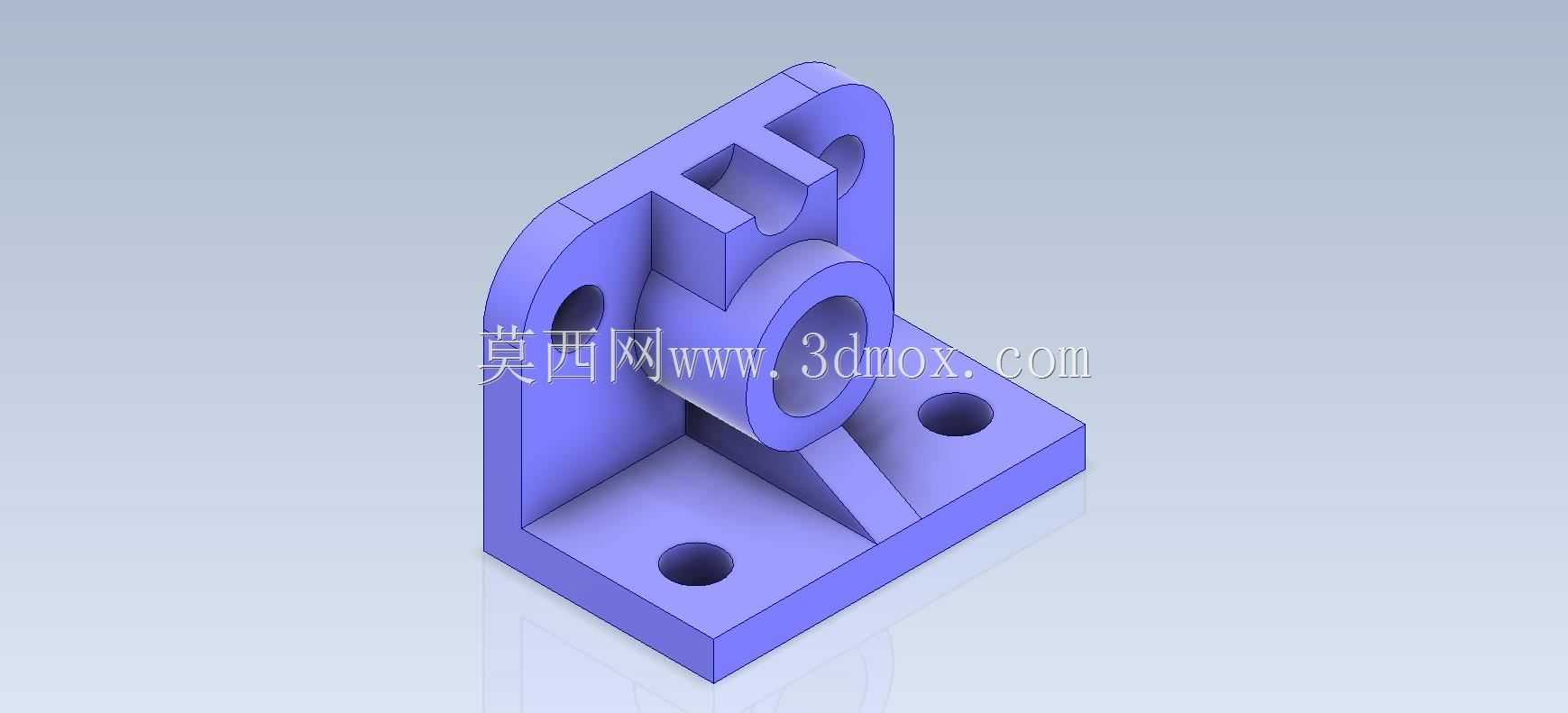

　　从结构设计的角度看，这个零件的L型构型是支撑类零件最经典的布局，竖直立板和水平法兰垂直连接，为了避免直角连接处的应力集中，同时提升整体结构的刚性，在立板和法兰的衔接位置加了三角形加强筋，别小看这根筋，要是没有它，当通孔位置承受径向载荷的时候，立板很容易和法兰连接处出现弯折变形，尤其是用塑料或者铸铝做小批量试制的时候，加强筋的存在能把整体结构的抗变形能力提升40%以上，还不用额外增加太多零件重量和材料成本。立板顶部做的凹槽结构，是为了避让装配时的周边零件，比如配套元件的接线端、固定卡簧之类的小零件，要是把立板顶部做成整面，装配时很容易和周边零件发生干涉，不得不二次修配，提前在建模阶段做好避让槽，就能减少后续装配的麻烦。

　　实际应用里，这类支撑件的使用场景非常广，比如在小型皮带输送线的侧边，可以用它安装光电传感器的检测探头，探头穿在主体通孔里，调整好检测高度之后用侧面的紧定螺钉锁死，底部法兰固定在输送线的铝型材支架上，就能稳定检测输送线上经过的工件；在小型实验检测设备里，它也可以用来支撑轻质的导向轴，给小行程的滑动机构提供支撑点位，因为整体结构紧凑，占用安装空间小，在设备内部空间局促的位置特别好用。

　　建模的时候要注意几个核心的尺寸边界，首先是底部法兰的外形尺寸，要保证安装孔到法兰边缘的距离不小于螺钉直径的1.5倍，避免安装时螺钉锁附力导致法兰边缘开裂；然后是主体通孔的同轴度，建模时要保证通孔两端的轴线完全重合，不然装配的时候轴类零件穿不进去，或者穿入后出现卡滞；还有加强筋的厚度，要是用注塑工艺加工，筋的厚度不能超过主体壁厚的0.8倍，不然注塑成型时容易出现表面缩痕，影响零件外观和尺寸精度；立板上的安装孔位要和通孔保持合理的壁厚，不能因为开孔导致立板局部壁厚过薄，影响结构强度。

　　很多新手建模的时候容易犯的错误是先做细节特征再做主体结构，比如先画顶部的凹槽再做立板和法兰的主体，很容易导致特征参考丢失，后续修改尺寸的时候整个模型报错，正确的建模逻辑应该是先拉伸出L型的主体毛坯，然后做出底部的安装法兰和立板的基本外形，再添加加强筋特征，之后加工出主体的横向通孔和法兰上的安装沉孔，最后再做顶部的避让凹槽和各个边的工艺倒角，这样的特征顺序逻辑清晰，后续要调整安装高度、通孔直径、安装孔间距这些参数的时候，只需要修改对应草图的尺寸就行，不会出现特征报错的情况。另外各个锐边都要做小尺寸的倒角处理，不仅是为了去除加工后的毛刺，避免安装时划伤操作人员，也能减少零件应力集中的点位，提升零件的使用寿命。
