立式直角安装支撑固定支架结构

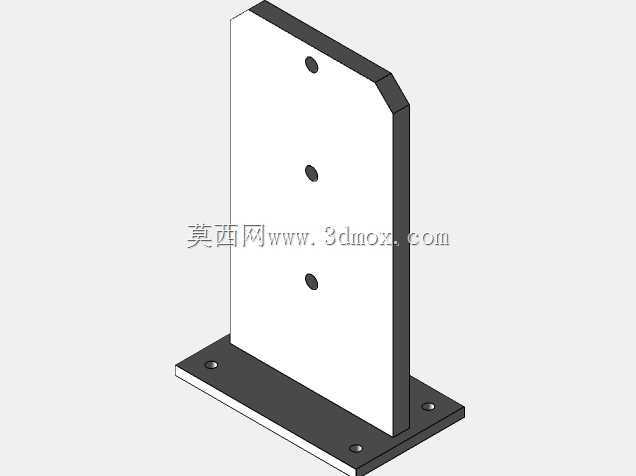

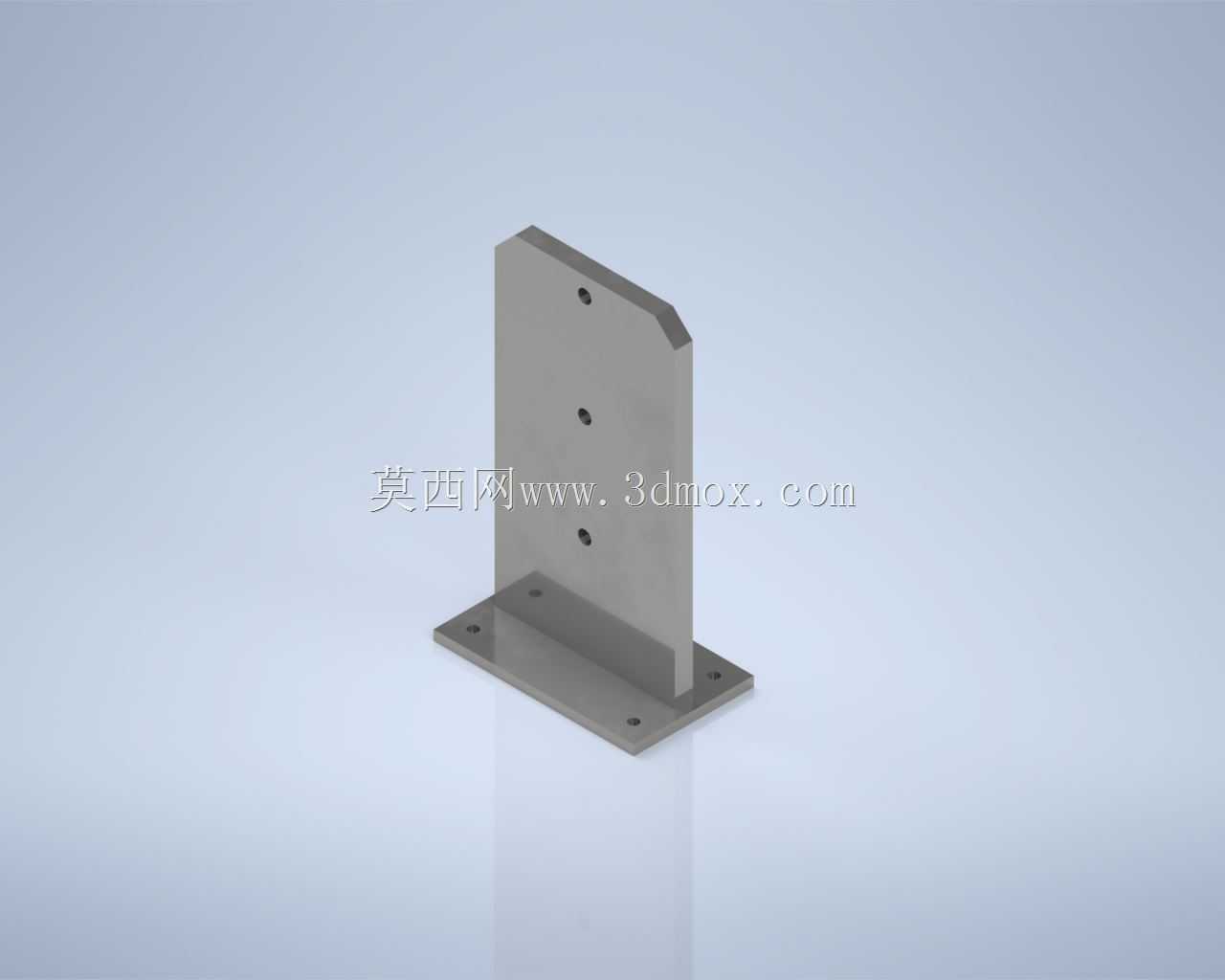

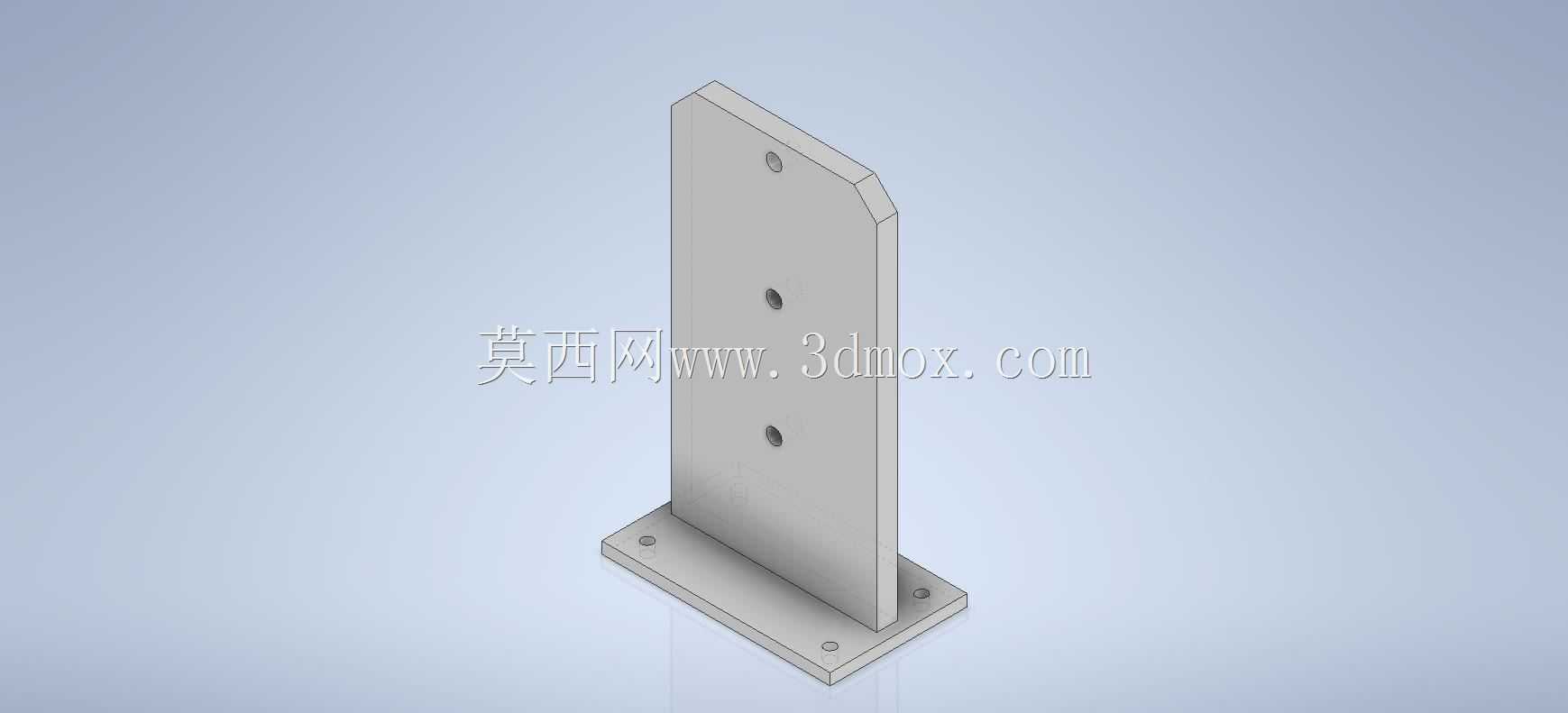

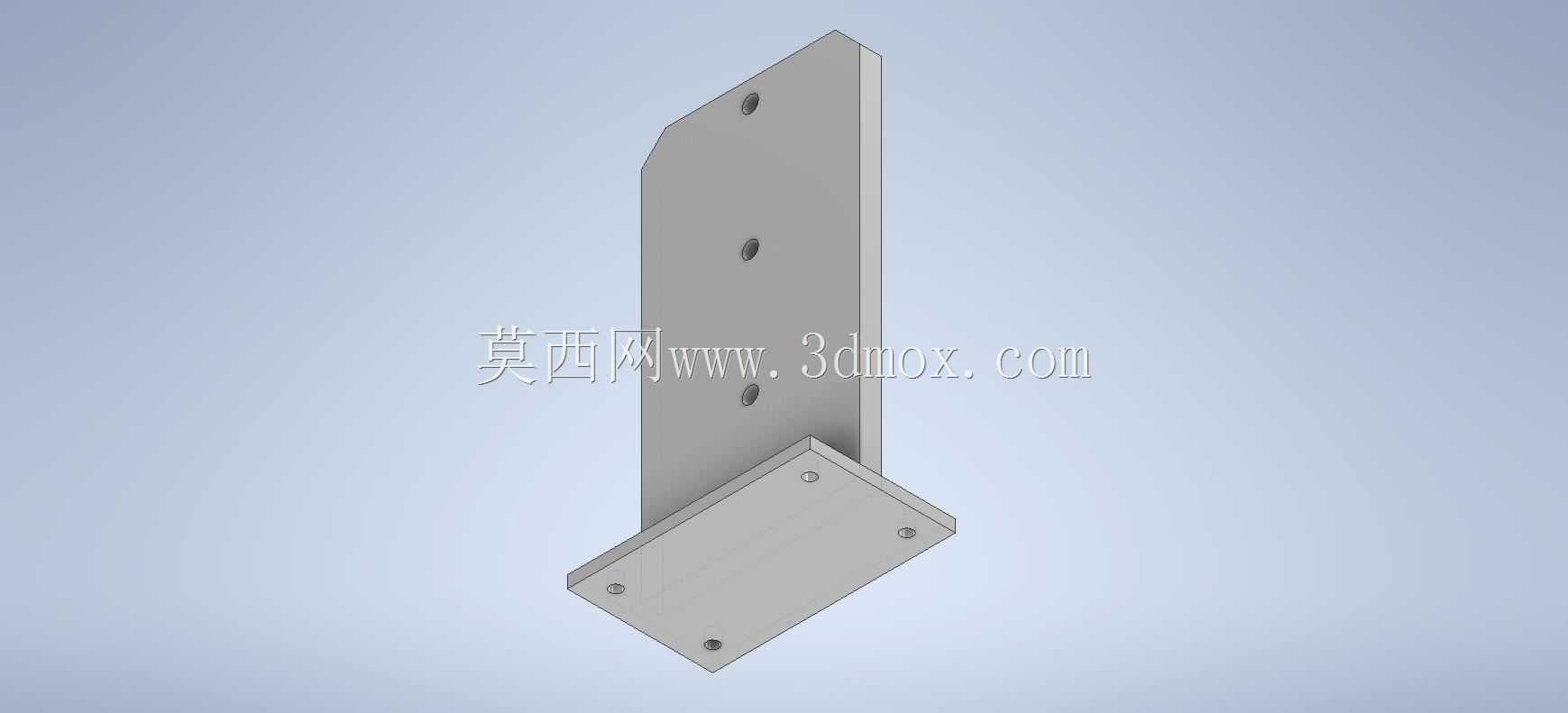

　　在工业设备的机架搭建、传感器安装工位、小型功能模组的固定场景中，这类立式直角安装支架是应用频率极高的结构连接件，区别于标准型材拼接的支架，一体化折弯成型的结构能消除拼接缝隙带来的装配累计误差，在对安装面平面度、立面垂直度有较高要求的工位上，这类零件的适配性远高于组合式安装件。从实际使用场景来看，这类支架常被用在自动化生产线的侧边检测工位，用来固定光电传感器、小型扫码模组或者导向滑轨的安装基准，底部的方形法兰盘承担整个支架的载荷传递，法兰盘上预留的四个沉头安装孔，对应M6规格的内六角螺栓，安装时可以将螺栓头完全沉入沉孔内，保证法兰底面和设备安装基面完全贴合，不会出现螺栓头凸起导致的支架倾斜问题，

　　法兰盘的整体安装边界控制在120mm×80mm范围内，不会占用过多的设备安装面空间，适合在紧凑的设备内部工位布置。立面支撑板采用和底板等厚度的板材折弯成型，折弯处做了R2的圆角过渡，避免直角折弯产生的应力集中问题，长期承受侧向载荷时不会出现折弯处开裂的情况，立面的三个等距安装孔沿竖直方向排布，孔间距保持40mm的标准间隔，可以适配不同安装高度需求的功能件，不需要额外加工调整孔位，立面顶端做了斜切倒角处理，一方面是去除板材裁切后的锐边，避免安装调试过程中划伤操作人员，另一方面也能减少支架顶端的材料冗余，降低整体零件重量。从设计思路上看，这个零件完全遵循了安装基准优先的原则，先确定底部法兰的安装平面作为整个零件的设计基准，

　　再以法兰平面为基准向上拉伸折弯出立面支撑板，所有孔位的位置度公差都以法兰底面为基准标注，保证加工完成后立面的垂直度控制在0.05mm以内，安装功能件后不会出现倾斜偏移的问题。在实际选型使用时，需要注意安装基面的平面度，如果安装基面存在超过0.1mm的平面度误差，强行锁紧法兰螺栓会导致支架立面出现形变，进而影响上部安装件的位置精度，因此安装前需要对设备安装面做简单的平面度检测，必要时可以在法兰底部添加0.02mm厚度的铜皮做微调补偿。这类支架的材质通常选用304不锈钢或者冷轧钢板做喷塑处理，在普通工业环境下选用冷轧钢板喷塑即可满足防锈需求，在有腐蚀介质的工位则需要更换为304不锈钢材质，不需要额外做表面处理。

　　和市面上常见的角码类连接件相比，这类一体化支架的立面高度可以根据实际需求做定制调整，标准款的立面高度控制在150mm，足够覆盖大部分小型功能件的安装高度需求，不需要额外叠加垫块来调整安装高度，减少了装配环节的零件数量，也降低了多层连接带来的刚度衰减问题。在三维建模过程中，这类零件需要重点关注折弯系数的设置，不同厚度的板材对应的折弯扣除值存在差异，如果折弯系数设置错误，会导致加工完成后法兰盘的安装孔位出现偏移，立面的实际高度也会和设计值存在偏差，最终无法顺利装配到设备上，建模时可以先按照实际板材的折弯参数设置K因子，再通过展开图核对孔位到折弯边的距离，保证展开后的下料尺寸准确无误。另外，立面上的安装孔都做了单边0.1mm的公差预留，避免加工时的孔位偏差导致螺栓无法顺利穿过，对于需要频繁调整安装高度的工位，也可以将立面的圆孔替换成长条孔，不过长条孔会略微降低立面的结构刚度，在承受较大侧向载荷的工位不建议采用这种设计。
