U型带半圆弧槽基础结构练习建模

　　在机械结构设计的入门练习场景中，这类带半圆弧槽的块状组合结构是非常典型的草绘拉伸训练载体，很多刚接触三维建模的从业者都会从这类规整几何特征的组合件入手，掌握草图约束、特征拉伸、布尔运算的基础操作逻辑。从实际工程应用的角度看，这类结构并非凭空设计的几何玩具，它的形态对应了工装夹具里的定位挡块、小型设备的安装支座、输送线侧边的导向块等多种常见工业零件的基础形态。

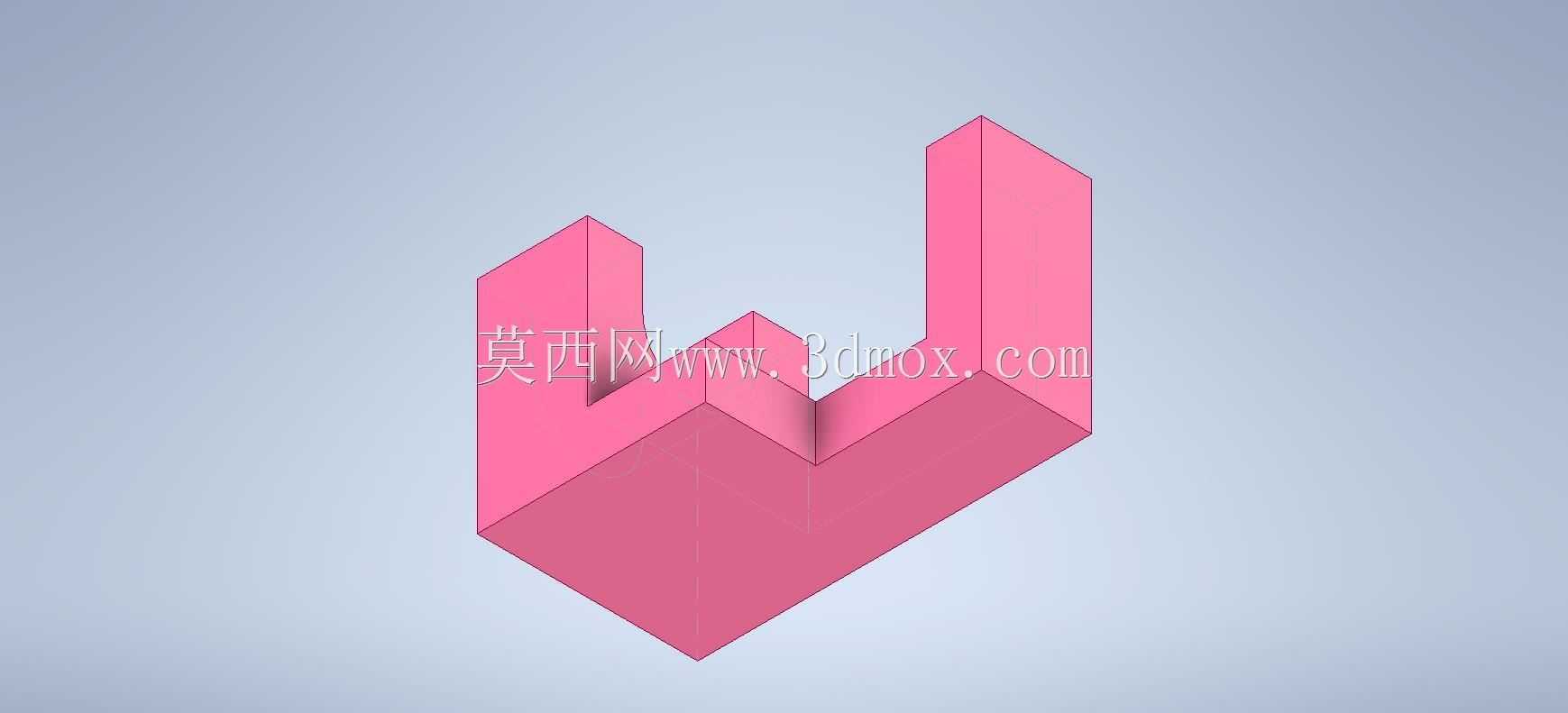

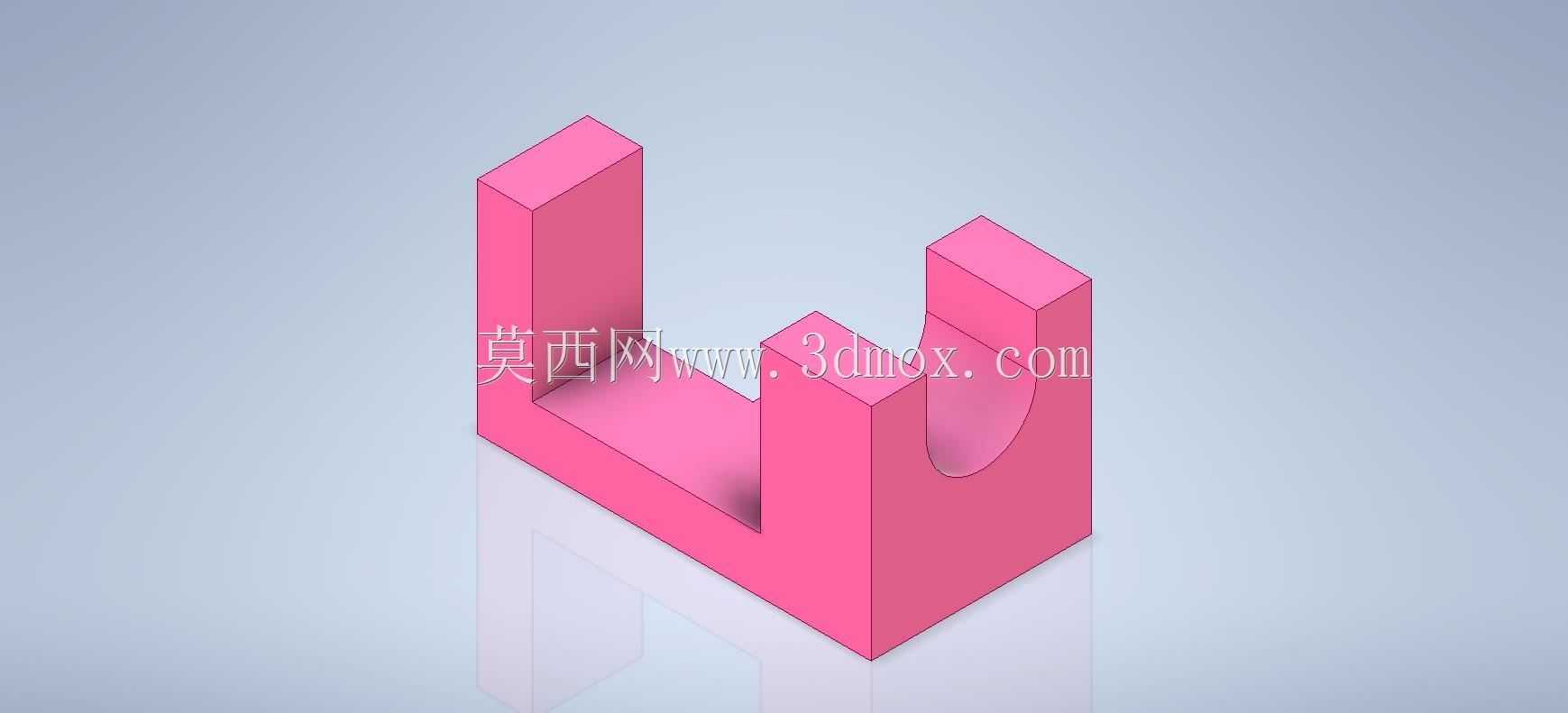

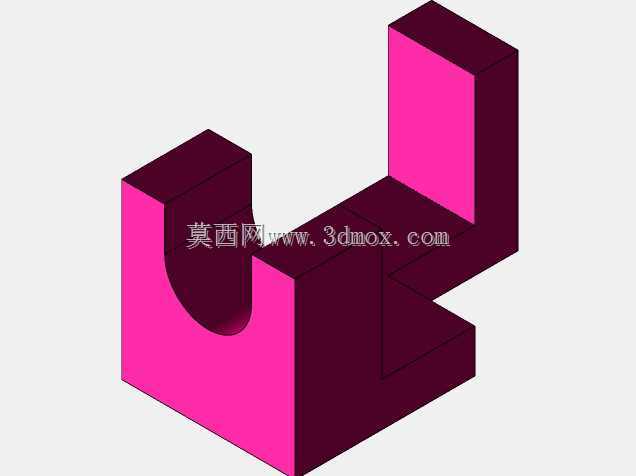

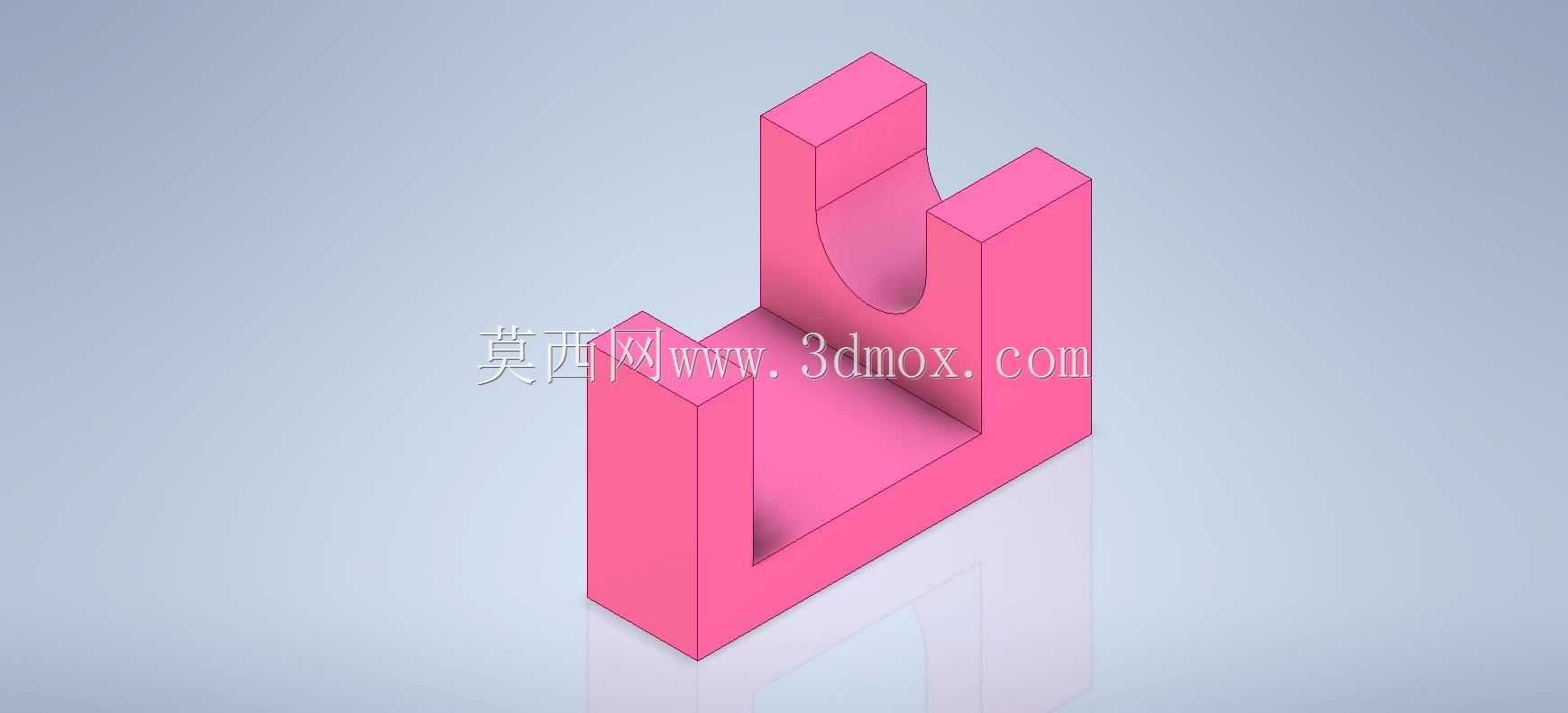

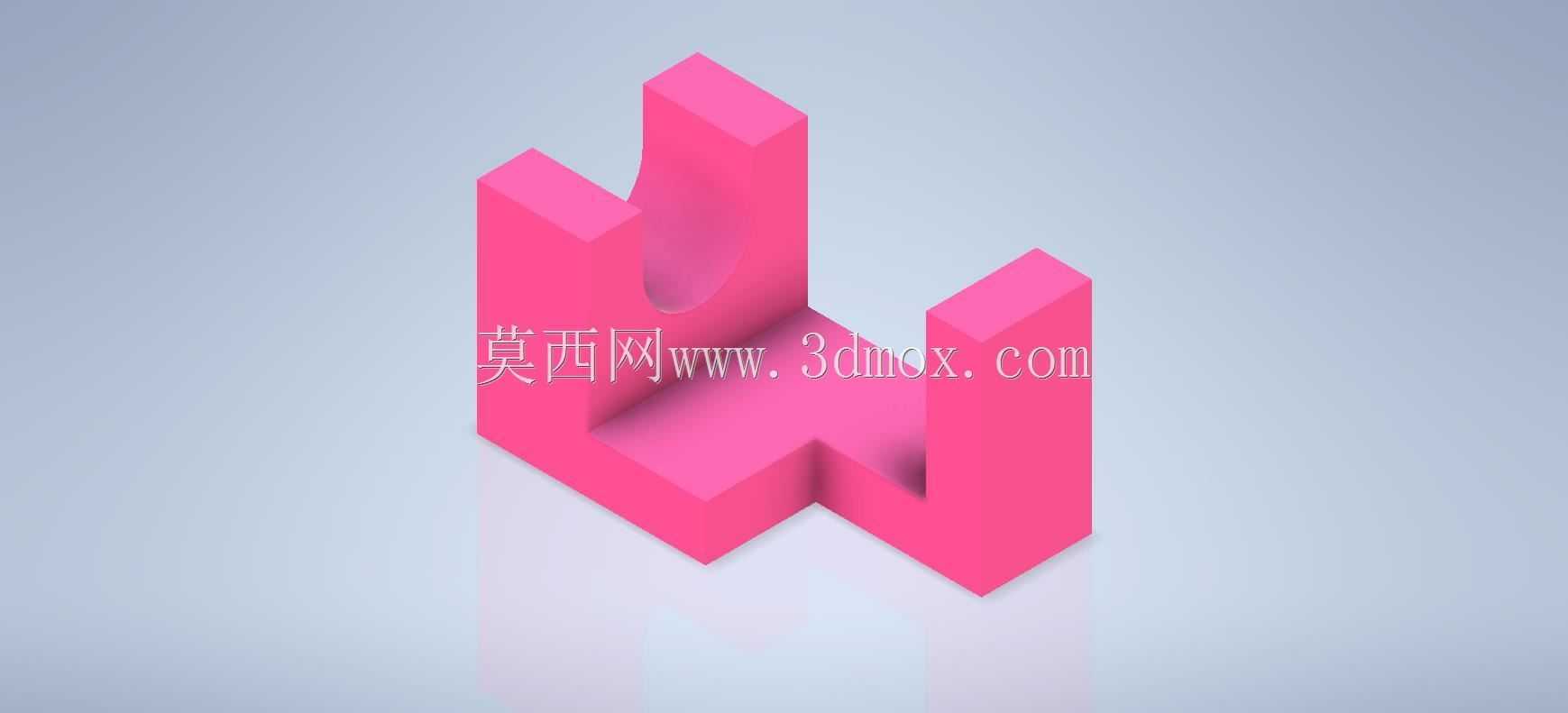

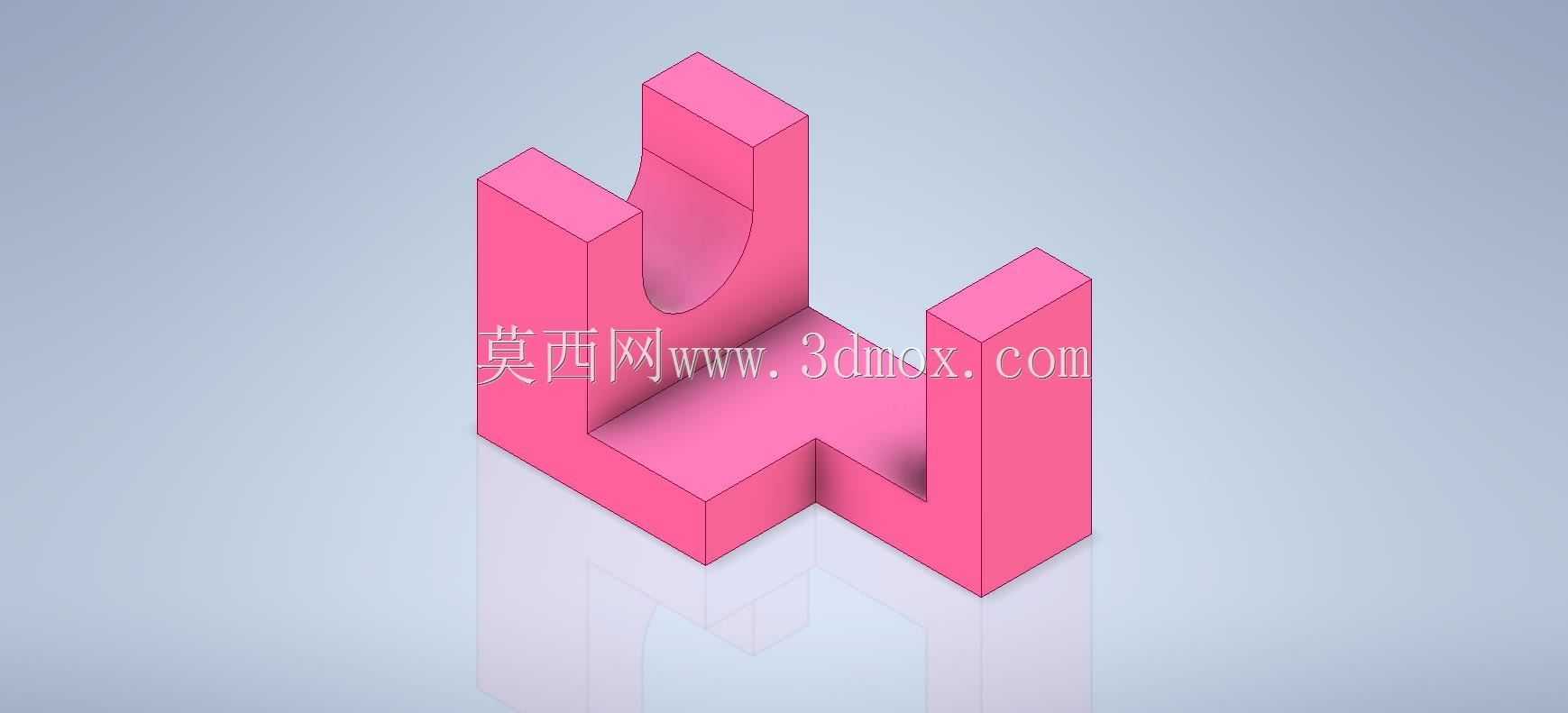

　　先从设计思路拆解来看，这个零件的主体是三个垂直立板与底部连接板组成的U型框架结构，中间立板顶部开设的半圆弧槽是核心功能特征，这个槽的作用通常是容纳圆柱类零件，比如导向光轴、管路、小型销轴类零件，实现径向的定位约束，避免圆柱件在装配后出现径向窜动。两侧的立板高度低于中间带槽立板，形成的台阶面可以作为压紧件的支撑面，比如安装压片的时候，台阶面可以给压片提供限位，不需要额外加工沉台就能实现压片的高度定位，减少加工工序。

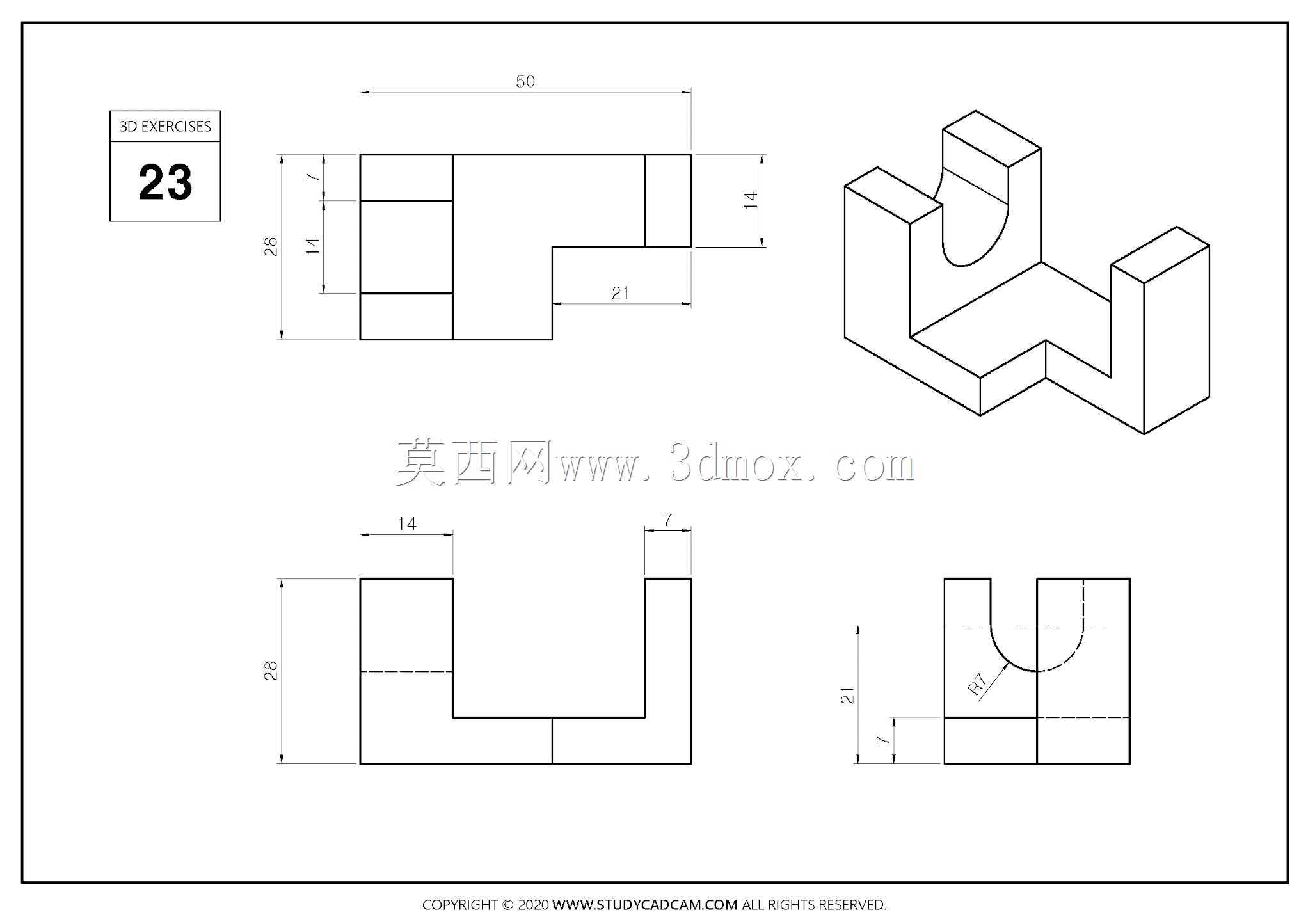

　　从外形尺寸与安装边界来看，这类练习件的尺寸比例遵循机械设计的常规比例，底部连接板的厚度通常取整体高度的1/6到1/5，保证足够的支撑刚性，避免立板受侧向力的时候出现根部断裂；立板的厚度统一，保证拉伸特征一次成型，不需要额外的切除操作，符合入门练习的特征复杂度要求。安装边界上，底部连接板的两个侧边是平直的安装基准面，可以直接贴装在设备的安装平台上，通过底部的沉孔或者侧边的压板实现固定，不需要额外设计安装凸耳，整体占用的安装空间是规整的矩形，在设备布局的时候很容易估算占位尺寸，不会和周边零件产生干涉。

　　从功能特性上来说，这个结构的刚性分布经过了基础的优化，三个立板和底部连接板是一体化结构，不存在装配间隙，整体的抗侧向冲击能力比拼接式的挡块更好，半圆弧槽的圆弧面和圆柱件的接触是线接触过渡到面接触，相比V型槽来说，对圆柱件的表面损伤更小，适合用来定位表面精度要求较高的光轴类零件，比如检测设备里的导向光轴支座，就经常采用类似的结构，既能实现定位，又不会刮伤光轴的镀铬表面。

　　在建模练习的过程中，这类结构的训练点非常明确，首先是草图绘制阶段的几何约束，要保证三个立板的侧边平行、底部共面，半圆弧槽的圆心要落在中间立板的中心线上，避免出现偏心导致装配的时候圆柱件倾斜；其次是拉伸特征的方向控制，要保证所有立板的拉伸方向垂直于底部连接板的基准面，避免出现拔模斜度导致的装配面不贴合；最后是圆角过渡的处理，立板和底板连接的根部要添加合适的工艺圆角，避免应力集中，这也是实际加工中必须考虑的工艺细节，很多初学者容易忽略根部圆角，导致设计出来的零件在热处理或者受冲击的时候从根部断裂。

　　从实际加工的角度看，这个零件的结构非常适合采用铣削加工，毛坯可以选用方料，通过一次装夹就能完成所有面的加工，半圆弧槽可以通过立铣刀走圆弧插补加工成型，不需要特殊的成型刀具，加工成本低，周期短，非常适合作为小批量定制的工装零件使用。在自动化设备的导向机构里，这类结构经常成对使用，两个相同的支座分别支撑光轴的两端，半圆弧槽的同轴度通过安装基准面的加工精度保证，不需要额外的调整就能实现光轴的水平安装，减少装配调试的时间。

　　很多刚入行的结构工程师在做入门练习的时候，容易只关注几何形状的相似度，忽略这类结构背后的工程逻辑，比如半圆弧槽的半径公差、立板的高度公差、安装面的平面度要求，这些参数才是实际生产中决定零件能否正常使用的关键。比如半圆弧槽的半径如果做小了，光轴就放不进去，做大了就会出现间隙，导致光轴安装后倾斜；立板的高度如果不一致，压片压紧的时候就会出现单边受力，导致光轴被压弯。这些细节都是在建模练习过程中需要逐步建立的工程意识，不能只把模型当做几何图形来画，要结合实际的装配、加工、使用场景去考虑每个特征存在的意义。

　　另外这个结构的拓展性也很强，在基础形态上可以添加很多功能特征，比如在立板上加工螺纹孔，用来安装紧定螺钉固定光轴；在底部连接板上加工长圆孔，实现安装位置的微调；在半圆弧槽里添加尼龙衬垫，减少对光轴的磨损，这些拓展设计都是基于这个基础结构演化而来的，掌握了这个基础结构的建模逻辑和工程要点，后续设计类似功能的零件时就能快速上手，减少重复设计的时间。
