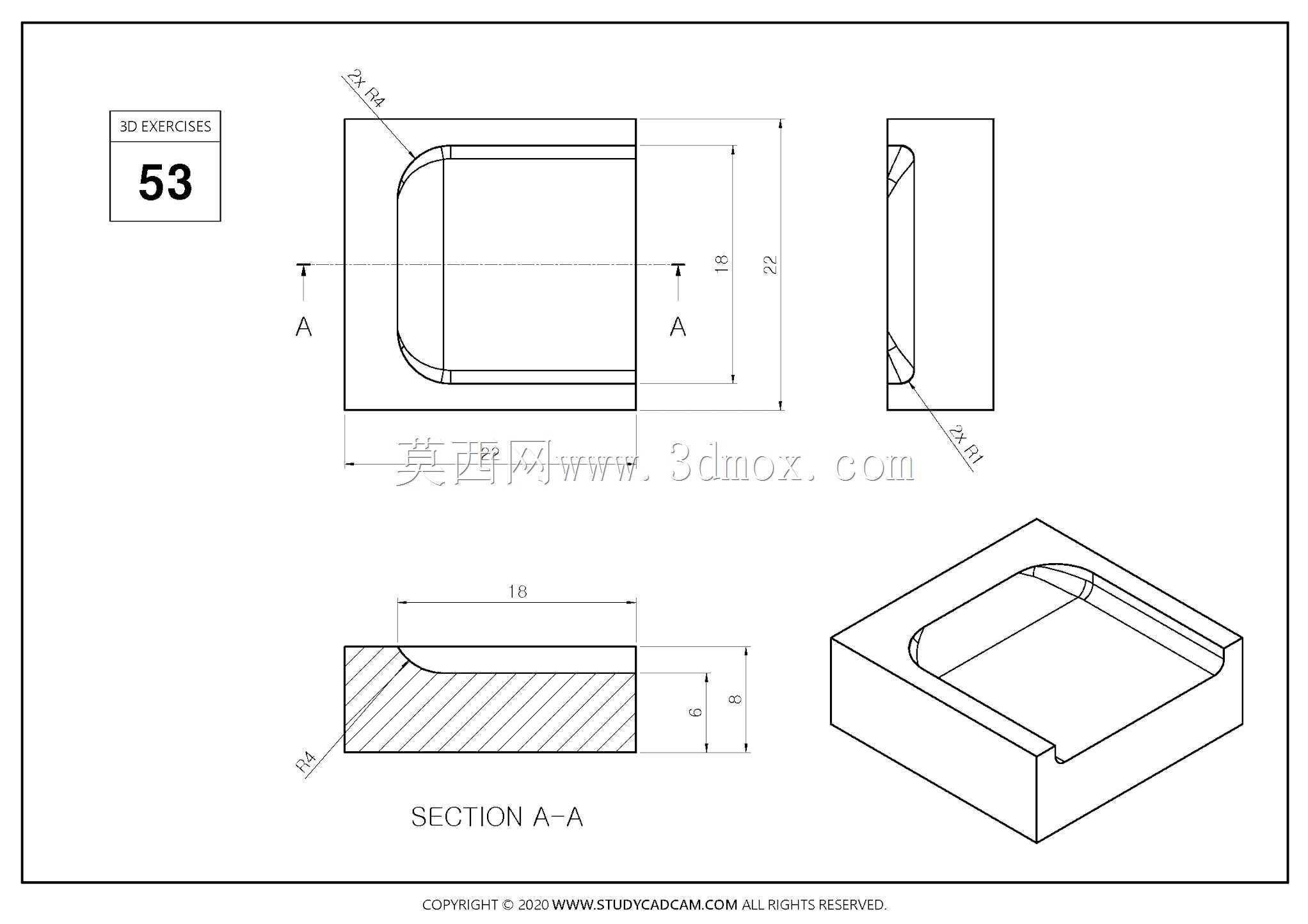

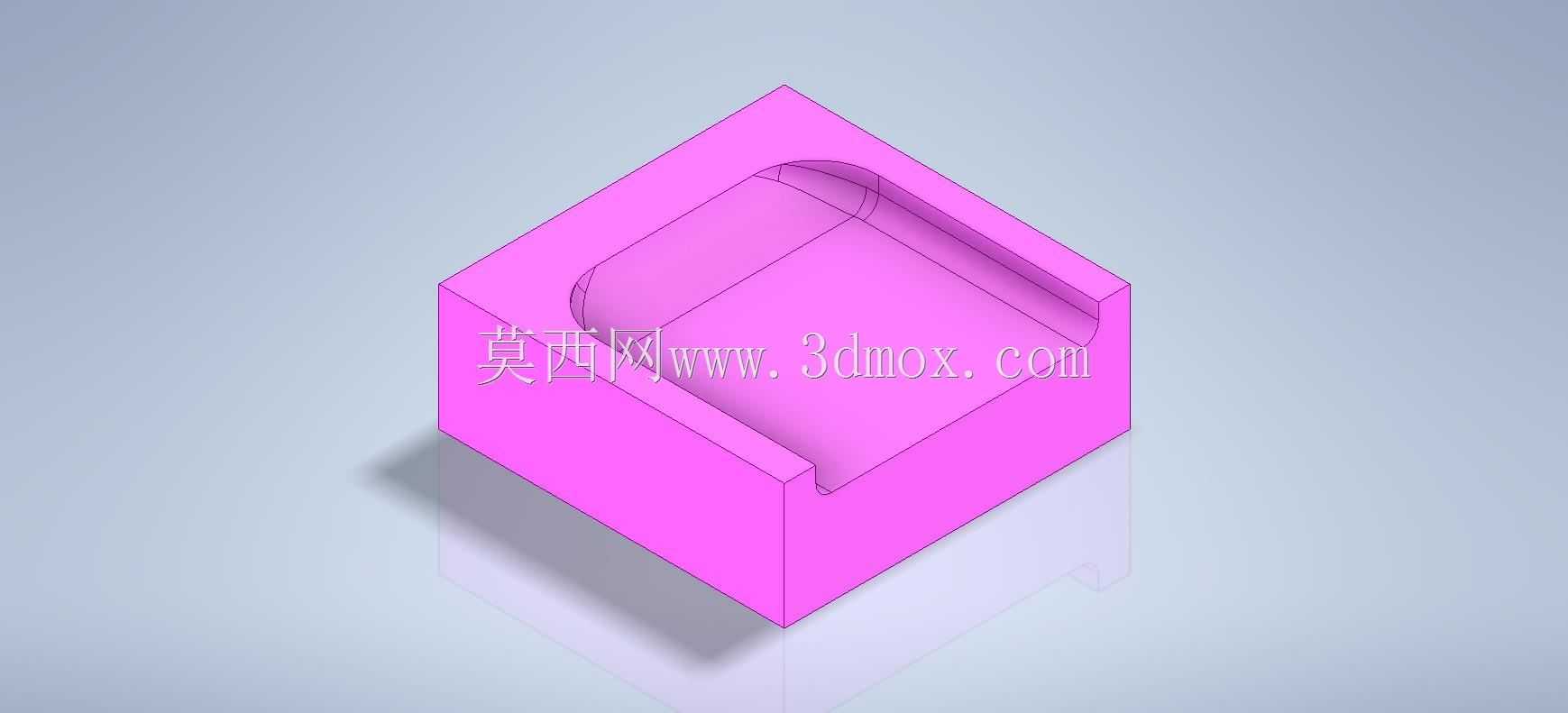

带内凹槽的方形基座练习结构件

　　在日常的机械结构设计实操练习中，这类带内凹成型槽的方形块状构件是非常典型的基础建模训练载体，很多刚接触三维结构设计的从业者都会从这类特征清晰、约束明确的构件入手，掌握拉伸、切除、圆角过渡等基础特征的建模逻辑，同时理解结构设计中公差预留、安装匹配的核心思路。从实际应用场景来看，这类带特定内槽的块状基座，常作为小型工装的定位承载块使用，在精密装配工位、小型检测夹具的搭建场景中，这类构件可以作为其他功能零件的安装基体，内凹的长槽结构既可以作为滑动导向的让位空间，也可以作为嵌入式零件的定位卡槽，避免装配时零件出现横向窜动。从功能特性上看，整个构件采用方块式的整体结构，底部为完整平面，能够保证放置在工作台或者安装基板上时拥有足够的接触面积，

　　不会因为局部受力出现倾斜，外围的棱边做了小尺寸的圆角过渡，既可以避免加工完成后锐边划伤操作人员，也能减少热处理环节的应力集中问题，降低构件开裂的风险。内凹的长槽采用一端圆弧过渡的结构设计，这种设计一方面是匹配对应嵌入零件的外形轮廓，保证装配间隙控制在合理范围内，另一方面圆弧过渡的槽壁可以减少应力集中点，当槽内承受侧向挤压力时，不会因为直角位置的应力突变导致槽体变形。设计这类构件的时候，首先要确定整体的外形边界，作为基座类零件，整体的长宽尺寸需要匹配安装工位的预留空间，厚度方向要根据承载的零件重量做核算，保证受力后不会出现弯曲变形，内槽的深度需要根据嵌入零件的配合高度确定，既要保证零件嵌入后不会突出基座表面影响后续装配，

　　也要避免槽深过大导致基座整体强度下降。槽的宽度尺寸需要根据配合零件的公差要求做预留，间隙配合的场景下要留出合理的装配公差，过盈配合的场景则要控制过盈量在材料允许的压装范围内。槽端的圆弧半径需要和嵌入零件的端部半径保持一致，保证贴合面能够完全接触，避免出现局部点接触导致受力不均的问题。从安装边界来看，这类构件如果是作为固定式基座使用，通常会在基座的四个角位置预留沉头安装孔，用来穿装固定螺栓，沉头孔的深度要保证螺栓安装完成后头部不会突出基座表面，避免和上方安装的零件产生干涉；如果是作为滑动导向块使用，基座的侧面会做平行度公差要求，保证和相邻的导向结构配合时滑动顺畅，不会出现卡滞。建模过程中需要注意特征的先后顺序，

　　通常先绘制整体的方块基体，完成外围圆角特征后再进行内槽的切除，最后处理安装孔等细节特征，这样的建模顺序可以避免特征之间出现参考冲突，后续修改尺寸的时候也能快速调整对应参数，不会出现特征报错的问题。这类基础结构件虽然造型简单，但是涵盖了机械结构设计中最核心的特征处理思路，很多复杂的箱体类、夹具类零件都是从这类基础方块结构延伸而来，掌握这类构件的设计逻辑，能够为后续复杂结构的设计打下扎实的基础，在实际生产中，这类零件通常采用铝合金或者45号钢加工，铝合金材质的构件重量轻、加工效率高，适合轻量化的工装场景，45号钢材质的构件强度更高、耐磨性更好，适合承载较大载荷、需要频繁滑动摩擦的使用场景，表面处理方面，铝合金材质通常做阳极氧化处理提升表面硬度和耐腐蚀性，钢质构件则根据使用需求做发黑或者淬火处理，提升表面耐磨性能。
